Un contactor de CA es un dispositivo de conmutación controlado eléctricamente que se utiliza para conectar y desconectar la alimentación de cargas como motores, bombas, compresores, calefactores, bancos de iluminación y equipos industriales. En un panel de control real, el contactor separa el circuito de potencia del circuito de control. Los contactos principales conducen la corriente de carga, mientras que la bobina y los contactos auxiliares permiten que pulsadores, relés, salidas de PLC o dispositivos de protección arranquen y detengan la carga de forma segura y predecible.

Un diagrama de cableado de un contactor de CA muestra cómo se conectan estos elementos. Un diagrama típico identifica los terminales de línea de entrada, los terminales de salida hacia la carga, los terminales de la bobina, el relé de sobrecarga, los dispositivos de arranque y parada, y los contactos auxiliares opcionales usados para enclavamiento o retención. Comprender esta estructura es importante para la instalación, el mantenimiento, la localización de fallas y el diseño seguro del panel.

Al mismo tiempo, cablear un contactor no significa solo conectar cables a terminales marcados. El cableado correcto depende de la tensión de la bobina, el tipo de carga, la fuente de tensión de control, la protección contra cortocircuitos, la protección contra sobrecarga y el esquema exacto del fabricante. Por eso, toda instalación práctica debe seguir siempre la ficha técnica del dispositivo y el plano del proyecto, además de los principios generales de cableado.

Los diagramas generales ayudan a comprender la lógica de un circuito con contactor, pero la instalación final debe seguir la disposición exacta de terminales, la tensión nominal de la bobina y los requisitos de protección del equipo específico.

Una instalación básica de contactor de CA combina una ruta de potencia para la carga y una ruta de control de menor potencia para la bobina y la lógica de operación.

Qué muestra un diagrama de cableado de contactor de CA

Terminales de potencia y terminales de carga

La primera parte de un diagrama muestra la ruta principal de potencia. En muchos contactores de estilo IEC, la alimentación entrante se marca en el lado de línea con designaciones como 1L1, 3L2 y 5L3, mientras que el lado de salida se marca como 2T1, 4T2 y 6T3. Cuando la bobina se energiza, los contactos principales se cierran y conectan el lado de línea con el lado de carga. Cuando la bobina se desenergiza, los contactos se abren y desconectan la carga.

En el control de motores trifásicos, estos polos de potencia suelen alimentar el relé de sobrecarga y después el motor. En aplicaciones pequeñas o monofásicas, el contactor puede usar menos polos, pero la lógica es la misma: la energía entra por el lado de fuente y sale por el lado de carga solo cuando el contactor está activado.

Por eso, el circuito de potencia debe leerse separado del circuito de control. La ruta de alta corriente indica cómo se conmuta la carga, mientras que la ruta de control indica qué hace que el contactor abra o cierre.

Terminales de bobina y contactos auxiliares

La segunda parte del diagrama muestra el circuito de control. En muchos contactores, los terminales de la bobina se marcan como A1 y A2. Aplicar la tensión de control correcta entre estos dos terminales energiza la bobina y cambia el estado del contactor. En algunos modelos con bobina de CC puede marcarse la polaridad; en bobinas de CA, lo principal es que la tensión nominal coincida con el circuito de control.

Muchos contactores también incluyen contactos auxiliares. Un ejemplo común es un contacto normalmente abierto marcado 13/14 y un contacto normalmente cerrado marcado 21/22. Estos contactos no conducen la corriente principal del motor o del calefactor; se usan para realimentación, enclavamiento, indicación o lógica de mantenimiento en el circuito de control.

En un circuito típico de arranque/parada de tres hilos, el contacto auxiliar normalmente abierto se conecta en paralelo con el pulsador de arranque para crear una ruta de retención o mantenimiento. Cuando la bobina se energiza y el contacto auxiliar se cierra, el contactor permanece energizado después de soltar el botón de arranque, hasta que un botón de parada o un contacto de protección abre el circuito.

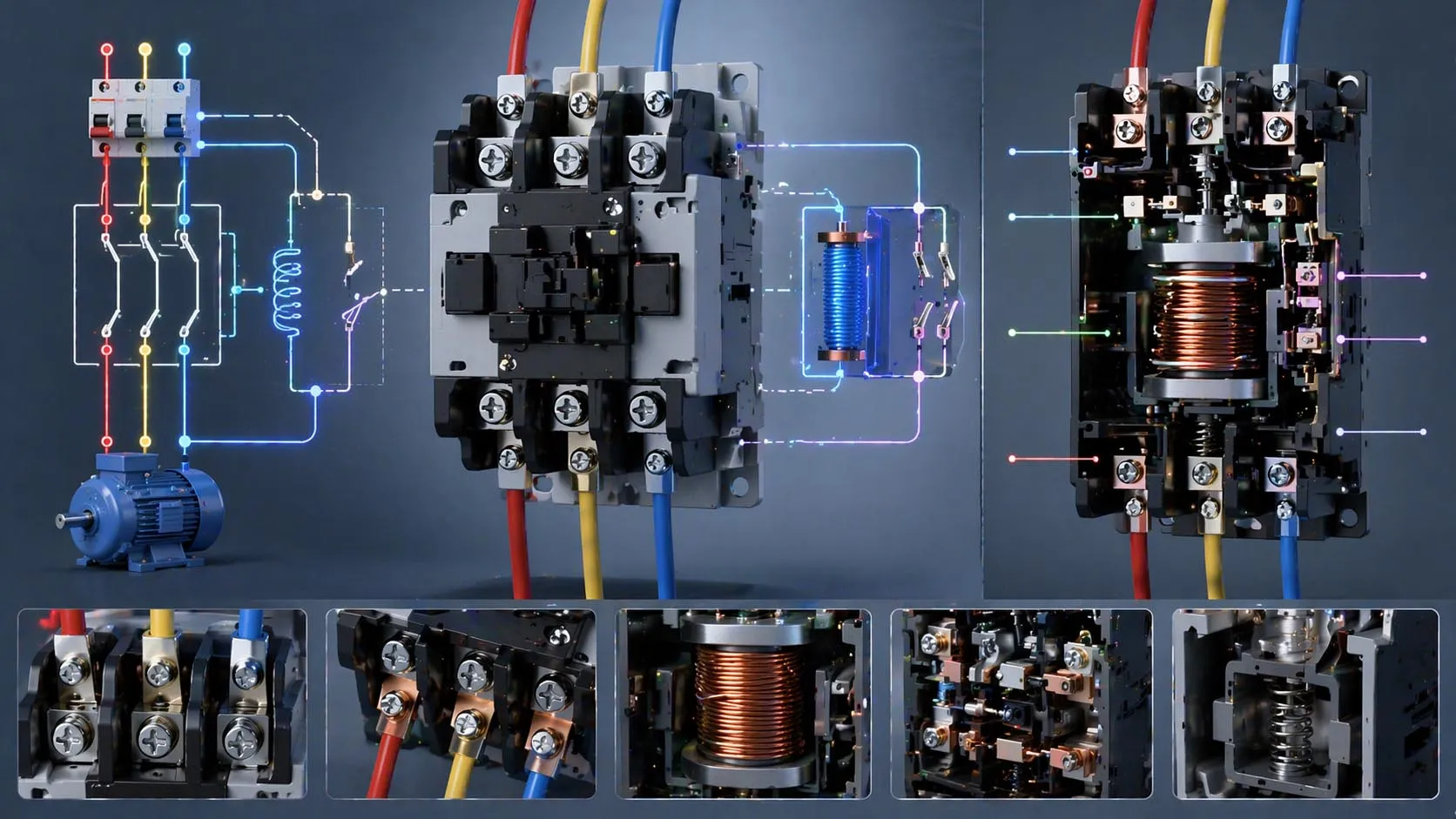

La mayoría de los diagramas empieza con la identificación de terminales para que el instalador distinga correctamente las funciones de bobina, potencia y auxiliares.

Principio básico de funcionamiento de un circuito con contactor de CA

Cómo la bobina acciona los contactos principales

El principio de funcionamiento de un contactor de CA es directo. Cuando el circuito de control envía la tensión correcta a A1 y A2, la bobina electromagnética atrae el conjunto móvil de contactos. Así se cierran los contactos principales y, según el diseño, cambian también los contactos auxiliares. Cuando se retira la alimentación de la bobina, la fuerza del resorte devuelve el contactor a su estado normal.

Este diseño permite que una señal de control de baja potencia conmute una carga de mucha mayor potencia. También permite controlar motores y otros equipos desde estaciones de pulsadores, termostatos, salidas de PLC, relés temporizadores, relés de seguridad, interruptores de flotador y dispositivos remotos sin enviar la corriente completa de carga por esos componentes.

Como la bobina es el elemento operativo, el circuito de control debe cablearse con el mismo cuidado que el circuito de potencia. Si la tensión de bobina es incorrecta, el contactor puede vibrar, sobrecalentarse, no cerrar correctamente o dañarse.

Cómo se construye un circuito estándar de arranque/parada

Un método común usa un botón de parada normalmente cerrado, un botón de arranque normalmente abierto, el contacto auxiliar normalmente cerrado del relé de sobrecarga y un contacto auxiliar normalmente abierto de retención. En la lógica básica, la alimentación de control pasa por el contacto de parada y el contacto de sobrecarga, luego por el botón de arranque hasta A1. A2 vuelve al otro lado de la fuente de control.

Al presionar el botón de arranque, la bobina se energiza. Al mismo tiempo, el contacto auxiliar de retención se cierra y crea una ruta paralela alrededor del botón de arranque. Así el contactor permanece energizado después de soltar el botón. Presionar el botón de parada, o disparar el relé de sobrecarga, abre la ruta de control y desactiva el contactor.

Este método se usa mucho porque es simple, confiable y fácil de diagnosticar. También separa el control del operador, la protección contra sobrecarga y la conmutación de carga en partes claramente definidas del circuito.

Un contactor no protege el motor por sí solo. En la mayoría de los circuitos de motor, la protección contra cortocircuitos y la protección contra sobrecarga deben añadirse por separado y coordinarse con la capacidad nominal del contactor.

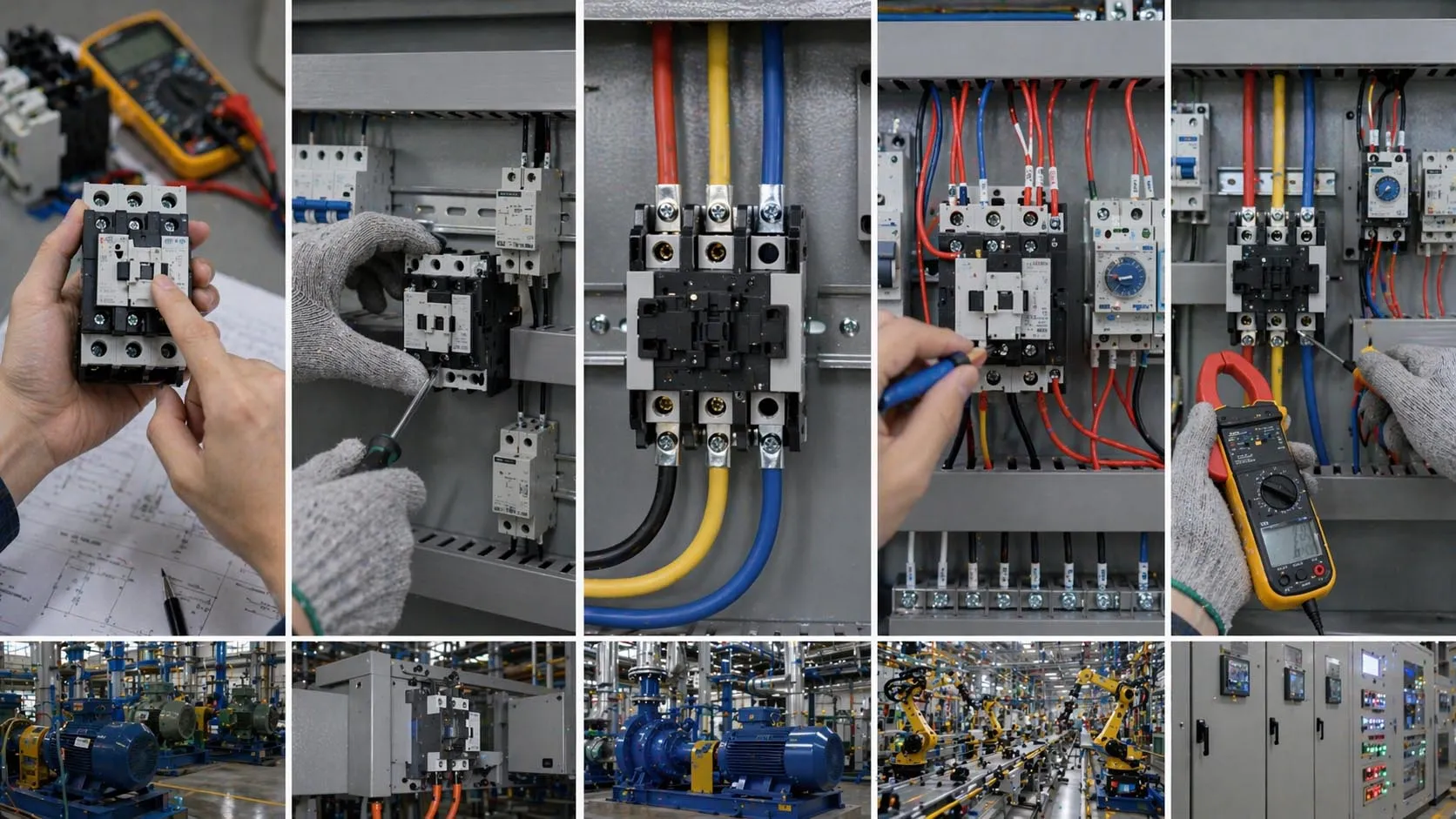

Pasos típicos de cableado de un contactor de CA

Paso 1: Confirmar la capacidad del dispositivo y la tensión de la bobina

Antes de comenzar, el instalador debe confirmar el tipo de contactor, la tensión de bobina, la disposición de polos, la corriente nominal, la categoría de utilización y cualquier accesorio, como bloques auxiliares o enclavamientos mecánicos. La tensión de bobina es especialmente importante porque los circuitos de control pueden usar 24 V CA, 24 V CC, 110 V CA, 120 V CA, 220–240 V CA u otros valores según el diseño del panel.

En esta etapa también se comprueba si un relé de sobrecarga se montará directamente en el contactor y si el diseño incluye transformador de control, salida de relé de PLC, selector, temporizador o contacto de enclavamiento.

Paso 2: Montar el contactor y los dispositivos relacionados

El contactor debe montarse según las instrucciones del fabricante, normalmente sobre riel DIN o placa posterior del panel. Al mismo tiempo, el relé de sobrecarga, los bloques de terminales, los pulsadores, los dispositivos de protección y las canaletas deben organizarse para que el cableado de línea, carga y control permanezca claro y fácil de mantener.

Un buen diseño del panel forma parte de una buena práctica de cableado. La separación física entre conductores de potencia y conductores de control mejora el mantenimiento, reduce errores y facilita futuras reparaciones. También ayuda a la gestión térmica y al orden del cableado dentro del gabinete.

Paso 3: Cablear el circuito principal de potencia

Después de aislar y verificar la seguridad, los conductores principales de alimentación se conectan a los terminales de línea del contactor, y los conductores de salida se conectan desde el contactor o relé de sobrecarga hacia la carga. En muchos arrancadores de motor, la línea entra primero al contactor, el lado de carga alimenta el relé de sobrecarga y este alimenta los terminales del motor.

En esta fase, el calibre del conductor, el par de apriete, la coordinación de protección y la secuencia de fases deben seguir la documentación del equipo y la normativa eléctrica local. El objetivo no es solo completar el camino eléctrico, sino hacerlo de acuerdo con la aplicación nominal del conjunto de arranque.

Paso 4: Cablear el circuito de control

Luego se cablea el circuito de control. Un ejemplo simple parte de la fuente de control, pasa por el botón de parada normalmente cerrado, después por el contacto auxiliar normalmente cerrado del relé de sobrecarga, luego por el botón de arranque normalmente abierto y finalmente llega al terminal A1. El terminal A2 regresa al otro lado de la fuente de control.

Si se usa control de tres hilos, el contacto auxiliar normalmente abierto del contactor se conecta en paralelo con el botón de arranque para formar el circuito de retención. Si hay luces indicadoras, enclavamientos, contactos de temporizador o permisos de PLC, se insertan según la secuencia de control del esquema.

Aquí la disciplina de cableado es crítica. Un contacto auxiliar mal ubicado o un retorno de tensión incorrecto puede hacer que el circuito no arranque, no se mantenga o no se detenga correctamente.

Paso 5: Inspeccionar, probar y poner en servicio

Antes de energizar, todas las terminaciones deben revisarse contra el plano y todos los terminales deben apretarse con el par especificado. El instalador debe verificar identificación de cables, aislamiento, puesta a tierra, continuidad de fases, ajustes de sobrecarga y libertad mecánica del conjunto contactor-sobrecarga.

La puesta en servicio debe iniciar con verificaciones del circuito de control y pruebas sin carga o con carga controlada cuando corresponda. Se confirma que la parada desactiva el contactor, que el arranque retiene correctamente si hay circuito de retención y que el disparo por sobrecarga abre el circuito de control. La prueba final también debe revisar vibración, ruido anormal, sobrecalentamiento o rotación incorrecta del motor.

Una instalación exitosa depende de más que conectar terminales; también requiere revisar capacidades, mantener orden en el diseño, inspeccionar y realizar una puesta en servicio controlada.

Métodos comunes de cableado

Cableado de arrancador directo en línea

Una de las aplicaciones más comunes es el arrancador directo en línea. En este método, el contactor aplica la tensión completa de línea al motor cuando la bobina se energiza. El relé de sobrecarga protege al motor frente a sobrecorriente sostenida, mientras que la protección contra cortocircuitos se proporciona aguas arriba con el dispositivo adecuado.

Esta disposición se usa ampliamente porque es simple y efectiva para bombas, ventiladores, transportadores, compresores y motores industriales generales. El diagrama suele ser fácil de leer porque el circuito de potencia y el circuito de control se separan claramente.

Cableado de contactor reversible

Otro método común es el control reversible, que usa dos contactores y un sistema de enclavamiento mecánico y eléctrico para invertir la rotación del motor intercambiando dos fases. Los diagramas son más complejos porque ambos contactores nunca deben cerrarse al mismo tiempo. Por ello se añaden contactos auxiliares de enclavamiento en el circuito de control para bloquear la energización simultánea.

Los circuitos reversibles son eficaces, pero no deben improvisarse sin un diseño correcto de enclavamiento y la orientación del fabricante. Este tipo de cableado requiere más atención que un arrancador no reversible básico.

Control de contactores desde PLC o relés

En paneles modernos, los contactores suelen controlarse mediante salidas de PLC, relés de control, relés temporizadores o señales de automatización de edificios, no solo por pulsadores manuales. El principio se mantiene: el dispositivo externo suministra o retira la alimentación de la bobina, mientras que permisos y contactos de protección permanecen en serie con la bobina.

Esto facilita la integración en sistemas automatizados, pero el diagrama debe mostrar tanto el cableado de campo como la lógica de control para que mantenimiento identifique si la falla está en el circuito de potencia, el hardware de control o la secuencia de automatización.

Consejos de instalación y revisiones de mantenimiento

Mantener organizado el cableado de potencia y control

Las buenas instalaciones de contactores son más fáciles de mantener porque están cableadas con claridad. Los conductores de línea, del motor y de control deben tenderse de forma ordenada y etiquetarse de manera coherente. Los contactos auxiliares, contactos de sobrecarga y cables de bobina deben identificarse sin adivinanzas. Esto reduce el tiempo de diagnóstico y la posibilidad de errores futuros.

Siempre que sea posible, siga un estándar consistente para numeración de terminales, punteras, colores de conductores y etiquetas de componentes. Una buena documentación suele evitar más tiempo de parada que una sola mejora de hardware.

Verificar los ajustes del relé de sobrecarga

Si se usa un relé de sobrecarga, debe ajustarse según la corriente nominal del motor y el diseño de protección, no por estimación. El contacto auxiliar normalmente cerrado del relé de sobrecarga se coloca comúnmente en el circuito de la bobina para que un disparo quite alimentación a la bobina y abra el contactor. Un ajuste incorrecto puede causar disparos molestos o protección insuficiente.

Después de la puesta en servicio, también es buena práctica verificar que el camino de disparo por sobrecarga funcione como se espera y que el procedimiento de rearme sea claro para el equipo de mantenimiento.

Inspeccionar calor, vibración y desgaste de contactos

Durante el mantenimiento, los técnicos deben buscar terminales flojos, decoloración, sobrecalentamiento, ruido anormal de bobina, desgaste de contactos y contaminación. Los contactores que vibran suelen indicar baja tensión de control, alimentación débil de bobina, cableado flojo o selección incorrecta de bobina. El daño térmico cerca de terminales puede indicar apriete insuficiente, conductores sobrecargados o dimensionamiento inadecuado.

Como los contactores son dispositivos electromecánicos, la inspección periódica es importante. Muchas fallas se evitan si bloques auxiliares desgastados, bobinas dañadas o terminaciones deficientes se detectan antes de detener la producción.

La mayoría de los problemas del contactor no se debe al diagrama, sino a tensión de bobina incorrecta, terminales flojos, ajustes de protección equivocados o detalles del circuito de control omitidos durante la instalación.

Aplicaciones del cableado de contactores de CA

Paneles de control de motores

Los contactores de CA se usan ampliamente en paneles arrancadores para bombas, ventiladores, sopladores, transportadores, compresores y máquinas herramienta. En estas aplicaciones, el diagrama ofrece un mapa práctico para lógica de arranque, protección contra sobrecarga, enclavamientos y mantenimiento.

HVAC y sistemas de edificios

En sistemas HVAC, los contactores se usan para compresores, ventiladores de condensador, manejadoras de aire, calefactores eléctricos y equipos empaquetados. Los diagramas suelen incluir termostatos, presostatos, retardos de tiempo y cortes de seguridad en el circuito de control.

Automatización industrial y equipos de proceso

En automatización industrial, los contactores siguen siendo comunes donde se requiere conmutación robusta de cargas discretas. Se usan en paneles de control, secciones de distribución, ramas de potencia de máquinas, sistemas de calefacción, tratamiento de agua y equipos de proceso donde una señal de control debe conmutar de forma segura una carga de CA mayor.

Conmutación de iluminación y potencia

Los contactores también se usan para conmutar bancos de iluminación, grupos de calefacción eléctrica, bancos de capacitores y otras cargas repetitivas de CA. En estas aplicaciones, el diagrama ayuda a coordinar lógica de conmutación, tensión de control, temporización y realimentación auxiliar de estado.

FAQ

¿Cuál es la diferencia entre un contactor de CA y un relé?

Un contactor está diseñado generalmente para conmutar cargas de mayor potencia, como motores, calefactores y grandes circuitos de CA, mientras que un relé se usa con frecuencia para funciones de control de menor potencia. Los contactores también suelen admitir relés de sobrecarga y bloques auxiliares en conjuntos de control de motores.

¿Qué significan A1 y A2 en un contactor?

A1 y A2 son los terminales de la bobina. Aplicar la tensión nominal correcta entre ellos energiza el contactor y cambia el estado de sus contactos principales y auxiliares.

¿Cómo se marcan normalmente los terminales principales?

En muchos dispositivos de estilo IEC, la entrada se marca 1L1, 3L2 y 5L3, mientras que la salida se marca 2T1, 4T2 y 6T3. Confirme siempre las marcas exactas del producto que instala.

¿Por qué se cablea un relé de sobrecarga con el contactor?

El relé de sobrecarga protege el motor frente a sobrecorriente sostenida. Su contacto auxiliar normalmente cerrado suele cablearse en el circuito de la bobina para que un disparo desenergice la bobina y detenga el motor.

¿Puedo cablear un contactor sin el diagrama del fabricante?

No. Los diagramas generales ayudan a entender el circuito, pero la instalación real siempre debe seguir el esquema del fabricante, las capacidades nominales del dispositivo y los requisitos del código eléctrico aplicable.
