La estación base tipo mochila SDR MANET MEB92 es un nodo portátil de comunicaciones de banda ancha diseñado para respuesta a emergencias, mando de rescate, transmisión de datos UAV, ingeniería al aire libre, redes de patrulla y otras operaciones de campo donde la infraestructura inalámbrica puede no estar disponible, ser incompleta o resultar difícil de desplegar rápidamente.
En lugar de funcionar únicamente como un terminal de usuario individual, MEB92-36 está diseñado para participar en una arquitectura MANET más amplia como relé portátil, nodo temporal de comunicación o dispositivo de red del lado terrestre. Su plataforma de radio definida por software y su capacidad de red descentralizada de múltiples saltos permiten que los dispositivos compatibles se comuniquen y reenvíen tráfico sin depender de una estación base central fija convencional.
Esto hace que la unidad sea adecuada para sistemas de comunicación en los que personal, vehículos, UAV y puntos temporales de retransmisión deben estar conectados dentro de un área operativa cambiante. Los nodos compatibles pueden formar una red inalámbrica en segundos, mientras que las rutas disponibles pueden cambiar a medida que se desplazan los nodos individuales o cambia la topología de red.
La voz, los datos operativos, el vídeo y la información de posicionamiento pueden compartir la misma red MANET de banda ancha. Según la arquitectura del proyecto, MEB92-36 puede servir para algo más que un simple enlace de radio punto a punto y formar parte de un sistema distribuido de comunicaciones de campo.
MEB92-36 utiliza una arquitectura MANET descentralizada. Los nodos compatibles no dependen de un único punto central fijo de red antes de poder comunicarse. En su lugar, los dispositivos participantes pueden establecer enlaces directamente y participar en el enrutamiento del tráfico a través de la red inalámbrica disponible.
Esta arquitectura resulta especialmente útil para despliegues temporales o móviles. Un equipo de rescate, un vehículo de campo, una posición de retransmisión o un nodo aéreo compatible pueden incorporarse a la red según las necesidades operativas sin reconstruir toda la estructura de comunicación alrededor de una estación base permanente.
En un despliegue de múltiples saltos, no todos los dispositivos necesitan mantener una ruta de radio directa hasta el destino final. Los nodos compatibles pueden participar en el reenvío por retransmisión, permitiendo que la información pase por nodos intermedios cuando lo requiera la topología actual de la red.
A medida que los equipos de campo cambian de posición, también pueden cambiar las rutas disponibles a través de la red. Esto permite que el sistema MANET se adapte a un entorno operativo móvil en lugar de depender de una única ruta de comunicación estática.
El valor práctico de este diseño se aprecia con mayor claridad en operaciones de campo distribuidas. Un nodo situado más cerca de un vehículo de mando puede reenviar información procedente de otro nodo más alejado, mientras que pueden añadirse relés adicionales cuando el área operativa se vuelve más dispersa.
La conexión en red sobre la misma frecuencia admite hasta 64 nodos. Según los requisitos de despliegue, los equipos compatibles pueden organizarse en topologías en estrella, lineales, mesh o híbridas dinámicas.
Una disposición lineal puede ser útil cuando los puntos de comunicación se extienden a lo largo de una ruta o corredor de trabajo, mientras que una red mesh más amplia puede dar servicio a equipos distribuidos en diferentes direcciones. También pueden utilizarse configuraciones híbridas cuando terminales de campo, equipos de retransmisión, estaciones terrestres y nodos aéreos desempeñan funciones distintas dentro del mismo sistema.
MEB92-36 puede transportarse como nodo de comunicación tipo mochila cuando la función de retransmisión o red de banda ancha debe desplazarse con un equipo de campo. Esto permite llevar el equipo directamente a lugares donde no existe infraestructura fija o donde las condiciones de despliegue cambian con rapidez.
El despliegue tipo mochila es especialmente relevante cuando la posición de comunicación necesaria no puede determinarse de antemano. El personal puede llevar la unidad al área operativa y establecer un nodo en una ubicación elegida según las condiciones reales del terreno.
La unidad también admite instalación sobre trípode. Una vez seleccionada una posición adecuada, MEB92-36 puede funcionar como nodo estacionario temporal en lugar de permanecer sujeto al personal.
Esto proporciona a la misma plataforma dos funciones distintas: puede transportarse como equipo portátil y posteriormente colocarse como relé temporal o punto de red cuando las condiciones exigen una ubicación más estable.
El reenvío por relé es una de las funciones principales de MEB92-36 dentro de un sistema MANET de múltiples saltos. Pueden situarse varios nodos de retransmisión en un área operativa amplia cuando la comunicación directa entre todos los dispositivos participantes no resulta práctica.
La descripción del producto también identifica el despliegue como estación terrestre como una configuración compatible. En un sistema más amplio, la unidad puede utilizarse junto con terminales de campo y otros equipos MANET compatibles, en lugar de limitarse a un dispositivo personal.
El despliegue aéreo mediante UAV también se incluye entre las configuraciones compatibles. En una arquitectura mixta tierra-aire, los equipos aéreos y terrestres compatibles pueden participar en una red MANET más amplia según el diseño de comunicaciones del proyecto.
Este tipo de configuración admite aplicaciones en las que una plataforma aérea proporciona vídeo u otros datos IP, mientras que los nodos terrestres aportan retransmisión, acceso de campo o conexión con equipos del lado de mando.
MEB92-36 admite arranque con una tecla, lo que ayuda a reducir el número de pasos necesarios para poner en servicio un nodo en el campo.
La alimentación se proporciona mediante una batería extraíble de 12.6 V / 7 Ah. Al ser extraíble, puede sustituirse cuando sea necesario en lugar de limitar permanentemente el equipo a una fuente integrada.
La especificación técnica indica aproximadamente 6 horas de tiempo de espera. Esta cifra debe tratarse específicamente como una especificación de espera y no como seis horas garantizadas de transmisión continua a plena carga.
La frecuencia de funcionamiento estándar es de 1350–1450 MHz. Pueden personalizarse configuraciones entre 350 MHz y 6 GHz y también están disponibles opciones de salto de frecuencia.
Esta flexibilidad permite seleccionar la configuración de radio según el sistema de comunicación desplegado. La banda real de funcionamiento debe determinarse conforme a los requisitos del proyecto y a la normativa de espectro aplicable en el lugar de despliegue.
MEB92-36 ofrece 2 W × 2 de potencia de transmisión y dos interfaces de antena MESH. Esta configuración de doble radio constituye la base RF para la comunicación con equipos MANET compatibles.
La cifra de potencia de transmisión debe considerarse junto con la configuración de antena, frecuencia de funcionamiento, ancho de banda, terreno y ubicación de los nodos al planificar una red real. La potencia RF por sí sola no define el alcance de comunicación útil de un sistema desplegado.
Los ajustes de ancho de canal compatibles incluyen 1.25, 2.5, 5, 10 y 20 MHz. Las distintas configuraciones ofrecen flexibilidad a los diseñadores para adaptar la red inalámbrica al espectro disponible y a la capacidad de transmisión requerida.
Un despliegue que transporte principalmente datos operativos puede tener requisitos de ancho de banda distintos de otro que transporte simultáneamente varios flujos de vídeo, información de posicionamiento y servicios de voz. Por ello, el ancho de canal debe tratarse como parte de la configuración general del sistema y no como una especificación aislada.
Los modos de modulación compatibles incluyen BPSK, QPSK, 16QAM, 64QAM y 256QAM con funcionamiento adaptativo.
La disponibilidad de varios modos de modulación permite que el sistema de radio trabaje en diferentes condiciones de transmisión en lugar de depender de un único método fijo durante toda la operación.
La capacidad de transmisión especificada alcanza 50 Mbps con un ancho de canal de 20 MHz. La sensibilidad del receptor se especifica en -103 dBm a 5 MHz.
El valor de 50 Mbps describe la capacidad declarada bajo la configuración especificada. No debe interpretarse como rendimiento garantizado para todas las aplicaciones, ya que el desempeño real también depende de la topología de red, las condiciones RF, la carga de tráfico y el número y la posición de los nodos.
La especificación disponible no proporciona una única distancia universal de comunicación. En un producto MANET, la cobertura práctica debe evaluarse junto con frecuencia, antenas, terreno, altura de los nodos, ubicación de los relés y arquitectura completa de red, en lugar de expresarse como una distancia fija.

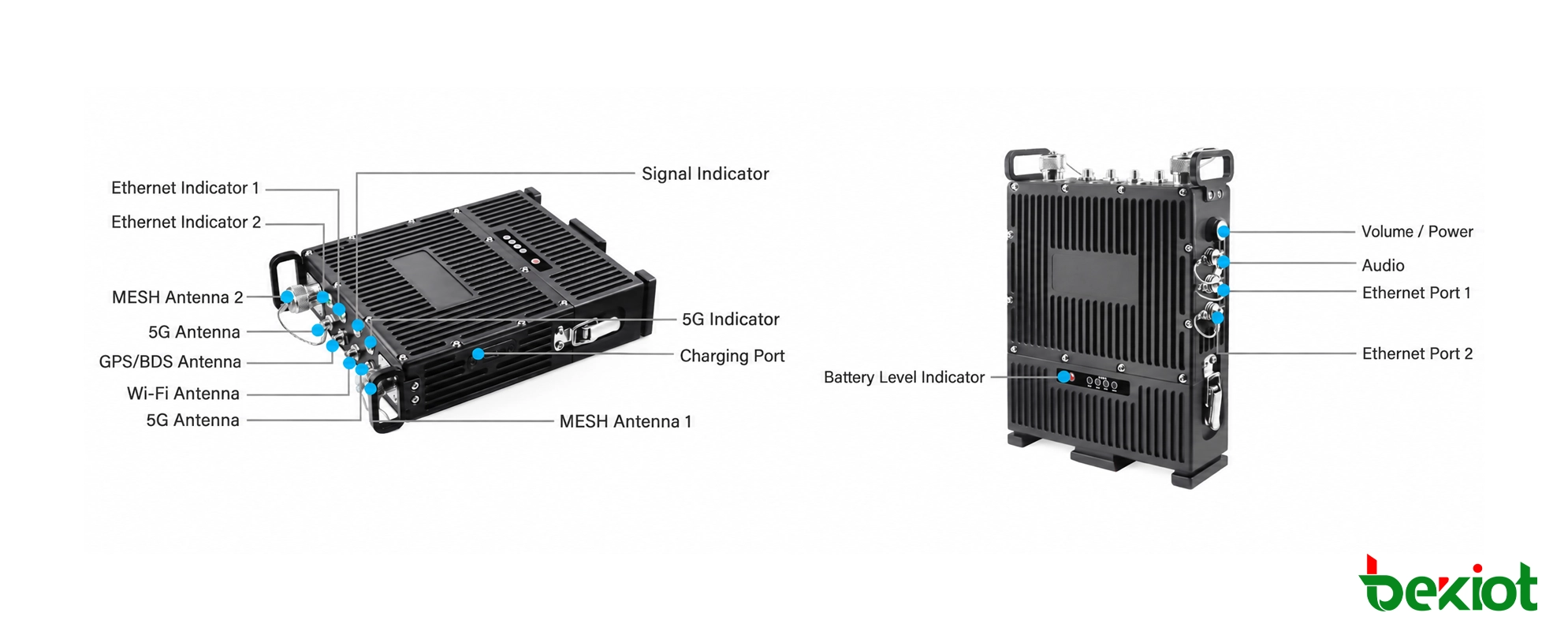

MEB92-36 proporciona dos interfaces hembra tipo N para antenas MESH, una interfaz SMA para GPS, dos interfaces SMA para antenas 5G y una interfaz SMA para Wi-Fi.
Estas conexiones muestran que el dispositivo está pensado para funcionar como parte de un entorno de comunicaciones más amplio y no como una unidad de radio aislada. La función exacta de cada conexión depende de la configuración completa del sistema.
Se proporcionan dos interfaces Ethernet de 100 Mbps para conectividad IP cableada. Por tanto, pueden conectarse equipos IP compatibles al nodo MANET según la arquitectura del proyecto.
En despliegues de campo, estas conexiones Ethernet pueden utilizarse como lado cableado de una ruta de transporte inalámbrica más amplia. Esto resulta especialmente relevante cuando cámaras, ordenadores, equipos de mando u otros dispositivos IP compatibles necesitan intercambiar información a través de la red MANET.
Las interfaces adicionales incluyen conexión de audio, ranura para tarjeta SIM, interfaz de carga y control de volumen/encendido. La especificación también incluye un puerto de alimentación DC 24 V.
Junto con la batería extraíble, estas interfaces permiten incorporar el producto tanto en despliegues portátiles como en instalaciones de comunicación de campo más amplias según el diseño de alimentación y conectividad del proyecto.
Los indicadores incluyen un indicador MESH, dos indicadores Ethernet y un indicador 5G. Proporcionan información visual sobre las principales conexiones de red durante el despliegue y la operación.
Las comunicaciones de emergencia y el mando de rescate se encuentran entre las principales aplicaciones identificadas para MEB92-36. Cuando la infraestructura existente no está disponible o es insuficiente, los nodos MANET portátiles pueden transportarse al área del incidente y utilizarse para establecer una red temporal de banda ancha.
Los diferentes nodos participantes pueden distribuirse entre equipos de campo, posiciones de retransmisión y ubicaciones del lado de mando. Como la red admite voz, datos, vídeo e información de posicionamiento, varios servicios de comunicación pueden compartir la misma infraestructura MANET.
La red de múltiples saltos también es aplicable a operaciones de respuesta a desastres y rescate en las que el personal se distribuye por un entorno cambiante.
Entre los ejemplos se incluyen edificios residenciales de gran altura, aparcamientos subterráneos, grandes complejos comerciales e instalaciones de metro. En estos entornos, terminales MANET, equipos de retransmisión y sistemas de mando pueden organizarse en una red descentralizada de audio y vídeo.
El papel de la capa de retransmisión resulta especialmente importante cuando los equipos están separados por distancia o estructuras físicas y el sistema necesita nodos intermedios adicionales para conectar distintas áreas operativas.
La transmisión de vídeo y datos UAV es otra aplicación indicada. Los equipos de comunicación UAV compatibles pueden participar en una red MANET que incluya nodos terrestres y equipos de retransmisión.
En estos despliegues, la red inalámbrica puede transportar vídeo y datos operativos entre equipos aéreos y terrestres mientras otros nodos continúan participando en el enrutamiento y la retransmisión.
Los proyectos eléctricos al aire libre y las operaciones de topografía suelen implicar personal y equipos distribuidos por zonas de trabajo temporales. MEB92-36 puede proporcionar una opción portátil de red cuando la infraestructura permanente no está disponible fácilmente.
La posibilidad de usar configuraciones de mochila, trípode y relé ofrece flexibilidad al seleccionar posiciones de comunicación según el lugar real de trabajo y no según un diseño fijo de infraestructura.
La construcción de redes privadas de patrulla urbana y las operaciones rutinarias de patrulla también se identifican como aplicaciones objetivo. Los nodos móviles de comunicación pueden formar una red inalámbrica flexible mientras operan en un área distribuida.
La arquitectura descentralizada es relevante porque los dispositivos participantes no necesitan permanecer conectados a través de un único nodo central fijo durante toda la operación.
La transmisión a bordo y el rescate marítimo se incluyen entre los ejemplos de aplicación. Los equipos MANET compatibles pueden distribuirse entre embarcaciones, UAV, helicópteros y otros nodos para crear una red de comunicación de múltiples saltos.
La arquitectura exacta dependerá del entorno marítimo, la cobertura requerida y los equipos participantes, pero la función subyacente de MEB92-36 permanece igual: proporcionar un nodo portátil de banda ancha capaz de participar en el enrutamiento y la retransmisión.

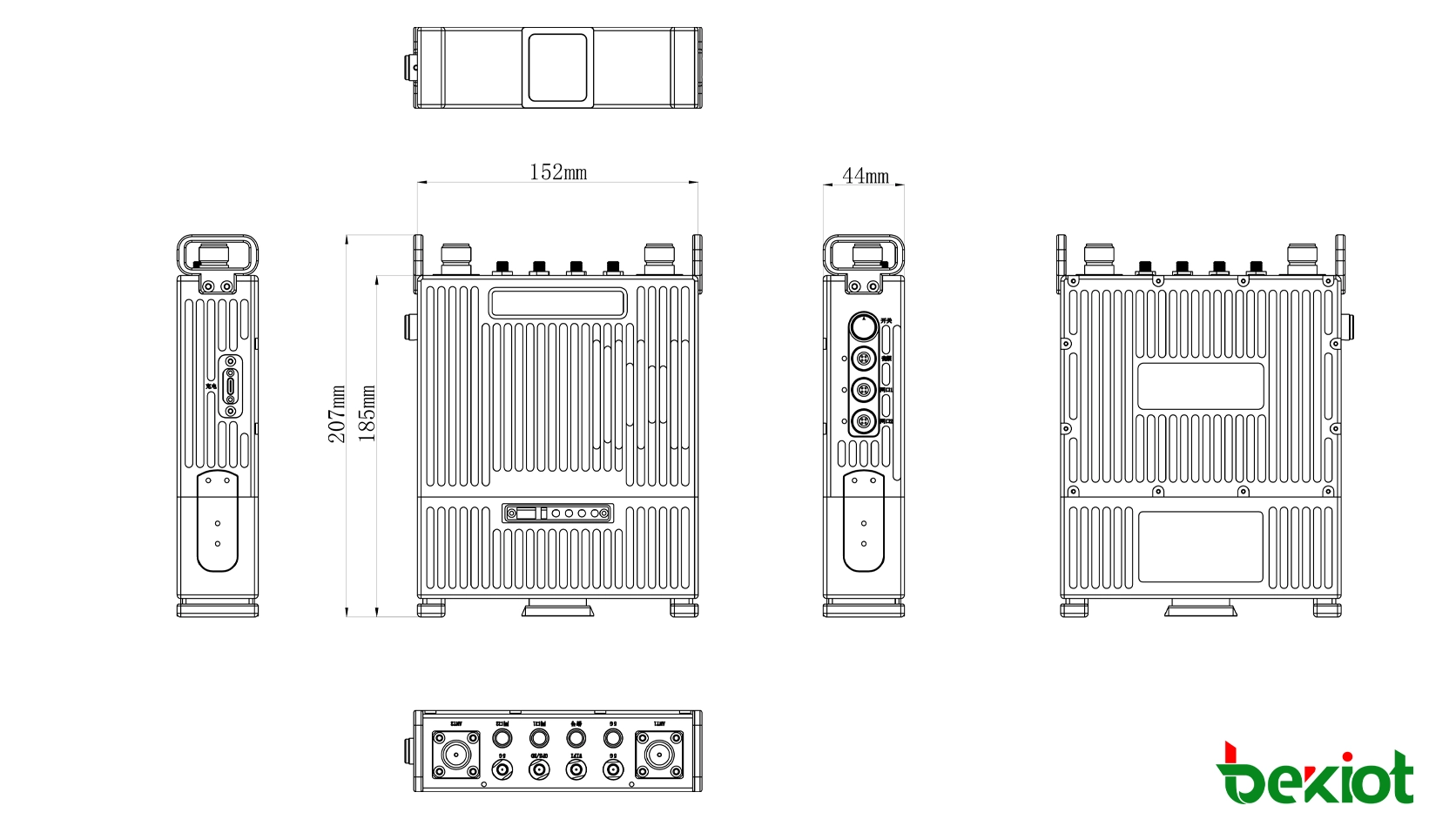

MEB92 mide aproximadamente 207 × 152 × 44 mm, sin incluir antenas, y pesa aproximadamente 1.7 kg, también sin antenas.
Su carcasa compacta y batería extraíble permiten transportar el equipo como nodo de comunicación tipo mochila, además de admitir despliegue en trípode, como relé y como estación terrestre temporal.
Otros parámetros de radio e interfaces, como frecuencia de funcionamiento, potencia de transmisión, ancho de canal, capacidad de transmisión, conexiones de antena e interfaces Ethernet, se describen en las secciones correspondientes para mantener cada especificación vinculada con su función y contexto reales.
No. La especificación técnica disponible indica aproximadamente seis horas como tiempo de espera. No debe presentarse como seis horas garantizadas de funcionamiento continuo a plena carga.
No se proporciona una distancia fija en los parámetros técnicos disponibles. La cobertura real depende de factores como frecuencia de funcionamiento, configuración de antena, terreno, ubicación de nodos y arquitectura de retransmisión utilizada en el proyecto.
No se proporciona ningún grado de protección IP en la especificación disponible. Por tanto, no debe indicarse una clasificación IP salvo que exista documentación adicional del fabricante debidamente verificada.
| Modelo | MEB92 |
|---|---|
| Modelo del dispositivo | MEB92-36 |
| Tipo de producto | Estación base SDR MANET tipo mochila / Relé tipo mochila |
| Arquitectura de radio | Radio definida por software (SDR) |
| Frecuencia estándar | 1350–1450 MHz |
| Frecuencia personalizada | 350 MHz–6 GHz, personalizable |
| Salto de frecuencia | Opcional |
| Potencia de transmisión | 2 W × 2 |
| Ancho de banda del canal | 1.25 / 2.5 / 5 / 10 / 20 MHz, ajustable |
| Modulación | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidad de transmisión | 50 Mbps @ 20 MHz |
| Sensibilidad del receptor | -103 dBm @ 5 MHz |
| Capacidad de red | Hasta 64 nodos en red sobre la misma frecuencia |
| Topología de red | Estrella / Lineal / Mesh / Híbrida dinámica |
| Interfaces de antena MESH | 2 × conector hembra tipo N (N-K) |
| Interfaz de antena GPS | 1 × SMA |
| Interfaces de antena 5G | 2 × SMA |
| Interfaz de antena Wi-Fi | 1 × SMA |
| Puerto de alimentación | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| Interfaz de carga | 1 × puerto de carga |
| Control | 1 × control de volumen / encendido |
| Audio | 1 × interfaz de audio |
| SIM | 1 × ranura para tarjeta SIM |
| Indicadores de estado | MESH × 1 / Ethernet × 2 / 5G × 1 |
| Temperatura de funcionamiento | -40°C a +55°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Humedad de funcionamiento | 5%–95%, sin condensación |
| Peso | Aprox. 1.7 kg, sin incluir antenas |
| Dimensiones | 207 × 152 × 44 mm, sin incluir antenas |
| Capacidad de la batería | 12.6 V / 7 Ah |
| Temperatura de funcionamiento de la batería | -10°C a +55°C |
| Tiempo de espera especificado | Aprox. 6 horas |
| Consumo medio de energía | 15 W |
| Consumo máximo de energía | 22 W |
