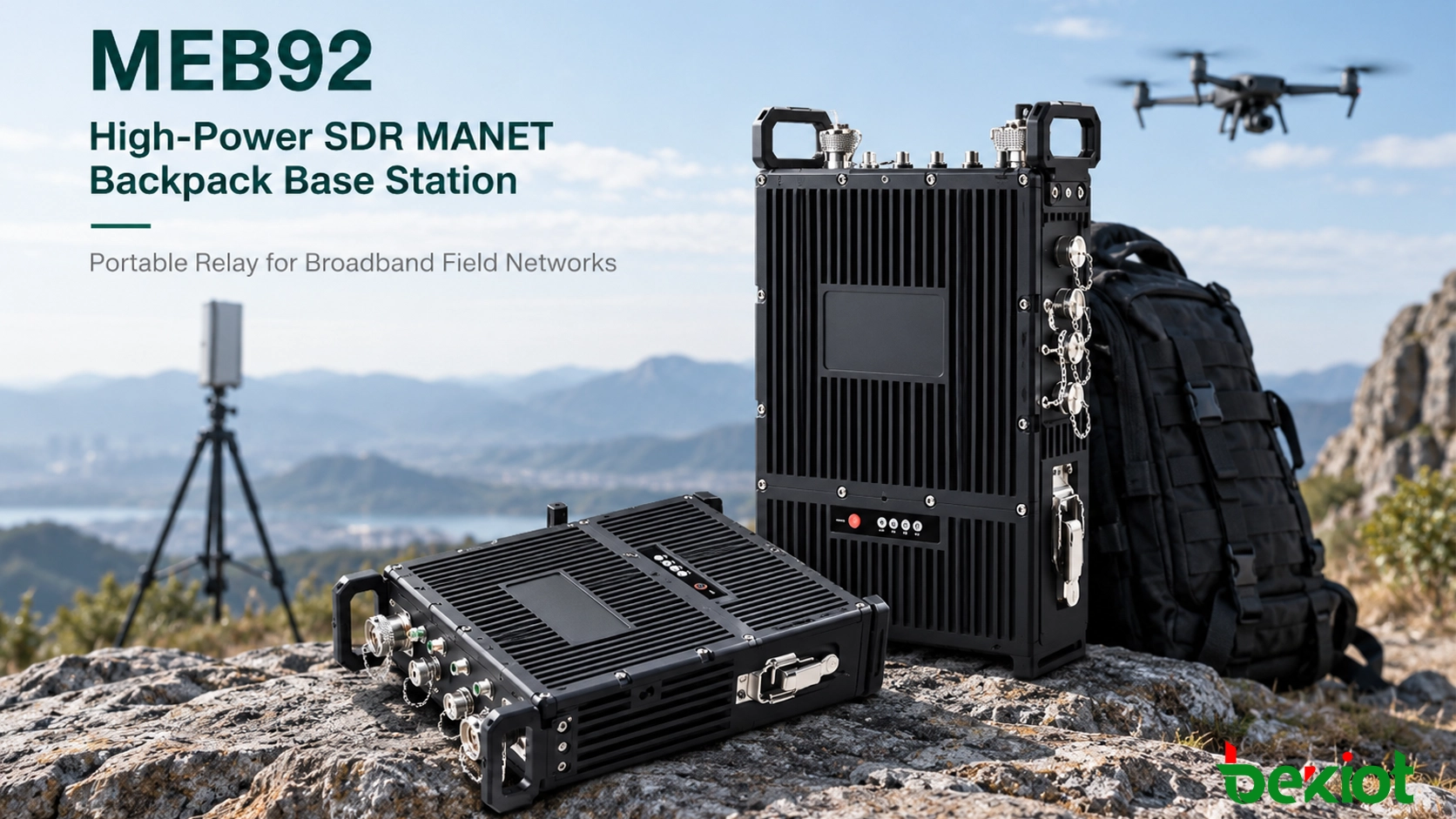

La estación base tipo mochila SDR MANET MEB92 de alta potencia es un dispositivo portátil de retransmisión de banda ancha diseñado para comunicaciones de emergencia, mando de rescate, transmisión de datos UAV, ingeniería al aire libre, operaciones marítimas y otras aplicaciones de campo que requieren un nodo móvil de red con mayor potencia.
Basado en una arquitectura de radio definida por software, MEB92 utiliza tecnología MANET descentralizada de múltiples saltos para establecer comunicaciones inalámbricas sin depender de un nodo central fijo. Los dispositivos compatibles pueden comunicarse directamente mientras los nodos participantes aportan enrutamiento dinámico y retransmisión de tráfico en toda la red.
En comparación con nodos MANET portátiles o tipo mochila de menor potencia, esta versión ofrece 10 W × 2 de potencia de transmisión, por lo que resulta más adecuada como relé portátil, estación base temporal de campo o nodo de mayor potencia dentro de un sistema MANET distribuido.
El equipo admite despliegue tipo mochila y sobre trípode, arranque con una tecla, funcionamiento con batería extraíble, aplicaciones UAV aerotransportadas, uso como estación terrestre y despliegue como relé. Varios nodos compatibles pueden establecer en segundos una red inalámbrica de múltiples saltos mientras transportan voz, datos, vídeo e información de posicionamiento por la misma red de banda ancha.
La configuración MEB92 de alta potencia proporciona 10 W × 2 de potencia de transmisión. Esto la diferencia de los terminales MANET portátiles de menor potencia y la hace más apropiada como relé importante o nodo de red de campo.
El rendimiento real de comunicación sigue dependiendo de la frecuencia de funcionamiento, la configuración de antena, el terreno, las interferencias, la altura de despliegue y la topología global. Por ello, la especificación de potencia no debe interpretarse como garantía de una distancia fija de comunicación.
MEB92 utiliza una arquitectura MANET descentralizada. Los dispositivos compatibles pueden establecer comunicación sin exigir que el tráfico pase por una estación base central convencional.
Cada nodo participante puede formar parte de la estructura de enrutamiento, permitiendo que la red admita tanto comunicación directa como retransmisión de múltiples saltos.
La red admite enrutamiento dinámico a medida que se desplazan los nodos participantes o cambian las condiciones de comunicación. Cuando no existe una ruta directa, el tráfico puede reenviarse a través de otros nodos compatibles dentro de la red MANET.
Esta capacidad es especialmente relevante en entornos de campo distribuidos donde la posición del personal, los vehículos, los UAV y los puntos temporales de retransmisión puede cambiar durante toda la operación.
La unidad puede transportarse como equipo tipo mochila o instalarse sobre un trípode. Esto permite a los equipos de campo llevar el nodo al área operativa y establecerlo en una posición de comunicación adecuada.
El despliegue tipo mochila es útil cuando la posición de retransmisión debe moverse con la operación, mientras que el trípode ofrece una opción para establecer un nodo temporal estacionario.
MEB92 admite arranque con una tecla para un despliegue rápido en campo. Combinado con la red descentralizada, permite poner la unidad en línea rápidamente cuando se necesitan recursos temporales de comunicación.
El dispositivo utiliza una batería extraíble de 25.2 V / 10.5 Ah. La especificación técnica del fabricante indica aproximadamente 6–8 horas de tiempo de espera.
La cifra de 6–8 horas debe tratarse específicamente como la especificación de espera declarada. No debe presentarse como tiempo garantizado de funcionamiento continuo a plena carga.
MEB92 puede transportar voz, datos, vídeo e información de posicionamiento a través de la misma infraestructura MANET de banda ancha.
Esta capacidad multiservicio permite que la red admita transmisión de vídeo de campo, intercambio de datos operativos, posicionamiento móvil y comunicaciones entre equipos distribuidos, en lugar de funcionar únicamente como un sistema convencional de radio de voz.
La red en la misma frecuencia puede admitir hasta 64 nodos. Las topologías compatibles incluyen estrella, lineal, mesh e híbrida dinámica.
Esto permite que la estación base tipo mochila de alta potencia funcione como parte de un sistema más amplio con terminales portátiles, nodos de retransmisión, equipos aéreos y dispositivos de comunicación terrestres.
El formato tipo mochila permite transportar MEB92 a lugares donde instalar una estación fija no resulta práctico. Una vez en el sitio, la unidad puede permanecer con un equipo móvil o colocarse como nodo de retransmisión según las necesidades de la red.
La configuración de mayor potencia de transmisión es especialmente adecuada cuando se espera que el dispositivo tipo mochila desempeñe una función más importante en la estructura de retransmisión que un pequeño terminal de usuario.
El despliegue sobre trípode permite que MEB92 funcione como punto temporal de red de campo. Puede ser útil en puestos de mando de incidentes, obras exteriores, zonas de patrulla y otros entornos donde la infraestructura solo se necesita durante la operación.
Una vez instalada, la unidad puede permanecer dentro de la red local mientras nodos portátiles, instalados en vehículos o aéreos continúan desplazándose por el área operativa.
Una red de campo no necesita que todos los nodos mantengan una ruta directa hacia una única ubicación central. Pueden incorporarse nodos MANET adicionales para proporcionar rutas intermedias entre zonas separadas.
MEB92 puede participar en esta estructura de retransmisión y ayudar a formar configuraciones en estrella, lineales, mesh o mixtas según el despliegue.
El objetivo de añadir un relé no es simplemente aumentar el número de nodos. Debe resolver un problema real, como la separación entre áreas operativas, la obstrucción del terreno o una ruta directa inadecuada.
La descripción del fabricante identifica el despliegue UAV aerotransportado, como estación terrestre y como relé entre las configuraciones compatibles.
Por tanto, los nodos aéreos y terrestres compatibles pueden incorporarse a un sistema MANET más amplio según la arquitectura del proyecto, permitiendo que distintos dispositivos móviles participen en la misma red descentralizada.
La frecuencia estándar es de 1350–1450 MHz. Las frecuencias de 350 MHz a 6 GHz pueden personalizarse y también se ofrecen configuraciones opcionales con salto de frecuencia.
La frecuencia debe seleccionarse según los requisitos del proyecto y la normativa de espectro aplicable en el país o región de despliegue.
MEB92 admite anchos de canal de 1.25, 2.5, 5, 10 y 20 MHz. El ancho puede ajustarse según el espectro disponible y las necesidades de la red.
Los diferentes anchos de canal aportan flexibilidad al equilibrar los recursos de espectro disponibles y la cantidad de datos que deben transportarse por la red de campo.
Los modos compatibles incluyen BPSK, QPSK, 16QAM, 64QAM y 256QAM con funcionamiento adaptativo.
La modulación adaptativa permite que el sistema utilice diferentes modos de transmisión a medida que cambian las condiciones inalámbricas.
La capacidad especificada es de 50 Mbps con un ancho de canal de 20 MHz, con una sensibilidad del receptor de -103 dBm a 5 MHz.
El rendimiento real de las aplicaciones puede variar según las condiciones RF, la topología de red, las interferencias, los saltos de retransmisión y el tráfico simultáneo. Por tanto, la velocidad máxima especificada no debe tratarse como rendimiento extremo a extremo garantizado.
En despliegues con vídeo en directo, la planificación de capacidad debe considerar la tasa de bits, el número de secuencias simultáneas y el resto del tráfico, en lugar de basarse únicamente en la especificación máxima de transmisión.

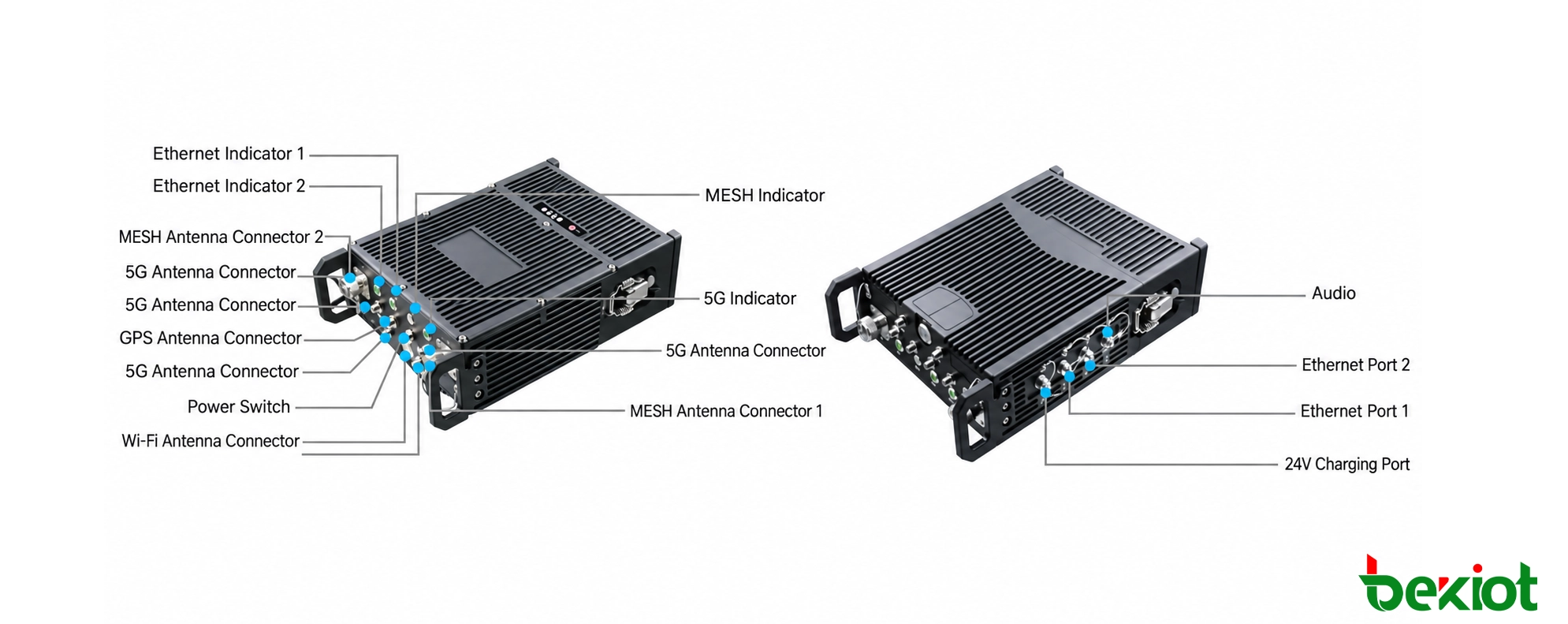

Se proporcionan dos interfaces de antena hembra tipo N para comunicaciones MESH. La configuración de doble interfaz es compatible con la arquitectura de radio del sistema MANET.
La unidad proporciona una interfaz SMA para GPS, cuatro interfaces SMA para antenas 5G y una interfaz SMA para Wi-Fi.
Estas interfaces permiten que MEB92 participe en una arquitectura de comunicación más amplia que combina la red MANET con posicionamiento y otras funciones.
Hay disponibles dos interfaces Ethernet de 100 Mbps para conectividad IP cableada. Los equipos compatibles pueden conectarse según el diseño del sistema completo.
En una ubicación temporal de mando, estas interfaces pueden proporcionar conectividad física para ordenadores compatibles, equipos de vídeo u otros dispositivos IP que necesiten acceder a la red MANET de campo.
El dispositivo incluye una interfaz de audio y una ranura para tarjeta SIM. También se proporciona un interruptor dedicado como parte del grupo funcional de interfaces.
La especificación proporciona una entrada de alimentación DC 24 V.
Los indicadores incluyen un indicador MESH, dos indicadores Ethernet y un indicador 5G.
MEB92 puede desplegarse en operaciones de comunicaciones de emergencia y mando de rescate donde se requiere una red inalámbrica temporal de banda ancha.
Los despliegues tipo mochila y trípode permiten transportar nodos al área del incidente y colocarlos según las necesidades cambiantes de la respuesta.
A medida que los equipos de primera línea se desplazan y evoluciona el área del incidente, pueden añadirse nodos MANET sin exigir que todos los usuarios mantengan conexión directa con un único punto fijo.
El fabricante identifica los vehículos de comunicaciones de emergencia entre las aplicaciones objetivo. La estación portátil puede participar en una red MANET con nodos móviles de campo y equipos asociados a operaciones temporales de mando.
En este tipo de despliegue, un vehículo puede proporcionar recursos del lado de mando mientras nodos tipo mochila y otros dispositivos compatibles extienden la red más cerca del área operativa.
Durante la respuesta a desastres, los recursos de comunicación pueden necesitar un despliegue rápido sobre un área amplia o cambiante. MEB92 puede participar en una red descentralizada de múltiples saltos para transportar voz, vídeo, datos y posicionamiento entre dispositivos compatibles.
El formato portátil resulta útil cuando las posiciones de retransmisión no pueden determinarse completamente antes de que los equipos lleguen al sitio.
El ejemplo de aplicación del fabricante describe el uso de terminales MESH para personal, equipos de retransmisión y una plataforma de despacho para establecer una red de mando de audio y vídeo en edificios residenciales de gran altura, aparcamientos subterráneos, grandes complejos comerciales y entornos de metro.
En dichos despliegues, la red IP también puede proporcionar una ruta para equipos compatibles de monitorización de bomberos y sensores de campo, incluida información sobre estado del personal, suministro de aire y gases peligrosos.
Los nodos portátiles de retransmisión pueden colocarse según el entorno real de comunicación, permitiendo que la arquitectura responda a obstáculos físicos y cambios en el área operativa.
La transmisión de vídeo y datos UAV es una de las aplicaciones enumeradas. Los nodos UAV compatibles y los equipos terrestres MEB92 pueden participar en una arquitectura MANET más amplia según los requisitos del proyecto.
En un despliegue aire-tierra, los nodos aéreos pueden aportar vídeo y datos operativos, mientras los relés terrestres proporcionan rutas adicionales hacia otros equipos de campo o de mando.
Los proyectos eléctricos exteriores y las operaciones de topografía pueden requerir comunicaciones temporales en ubicaciones con infraestructura pública o fija limitada.
Los equipos MANET portátiles pueden proporcionar una red de transporte inalámbrica para voz, vídeo y datos entre ubicaciones distribuidas.
Como los equipos pueden reubicarse, la red de comunicación puede desplazarse a medida que el proyecto avanza de una zona de trabajo a otra.
MEB92 también está destinado a redes privadas de comunicación utilizadas en patrullas urbanas. Los equipos portátiles de retransmisión permiten adaptar la arquitectura al área de operación.
Un nodo de retransmisión puede moverse cuando cambian las rutas de patrulla o las zonas temporales de seguridad, en lugar de quedar vinculado a un punto permanente.
La transmisión a bordo figura entre las áreas de aplicación. El ejemplo de rescate marítimo del fabricante describe nodos MESH desplegados en un buque principal, embarcaciones menores, UAV y helicópteros para crear una red de múltiples saltos.
Esta arquitectura permite que varias plataformas móviles participen en el mismo sistema temporal de comunicaciones de banda ancha durante operaciones marítimas.
La selección de una estación base tipo mochila de alta potencia debe comenzar por la función que el nodo debe desempeñar dentro de la red, no por la potencia de transmisión por sí sola.
Una red usada principalmente para voz y posicionamiento puede tener requisitos distintos de otra que deba transportar varias secuencias de vídeo. El número de usuarios, relés y saltos también afecta cómo se comparte la capacidad disponible.
La colocación de las antenas es otro factor importante. Una radio de alta potencia instalada en un lugar obstruido puede no ofrecer el mismo resultado práctico que un nodo cuidadosamente situado con una ruta de radio más despejada.
El trípode puede ser útil cuando el nodo debe permanecer en una ubicación elegida, mientras que el formato tipo mochila ofrece mayor flexibilidad cuando el punto de comunicación debe moverse con la operación.
La planificación de la batería también debe reflejar la duración prevista del trabajo. La cifra publicada de 6–8 horas es una especificación de espera y no tiempo garantizado a plena carga, por lo que las operaciones prolongadas deben considerar carga o sustitución de baterías.

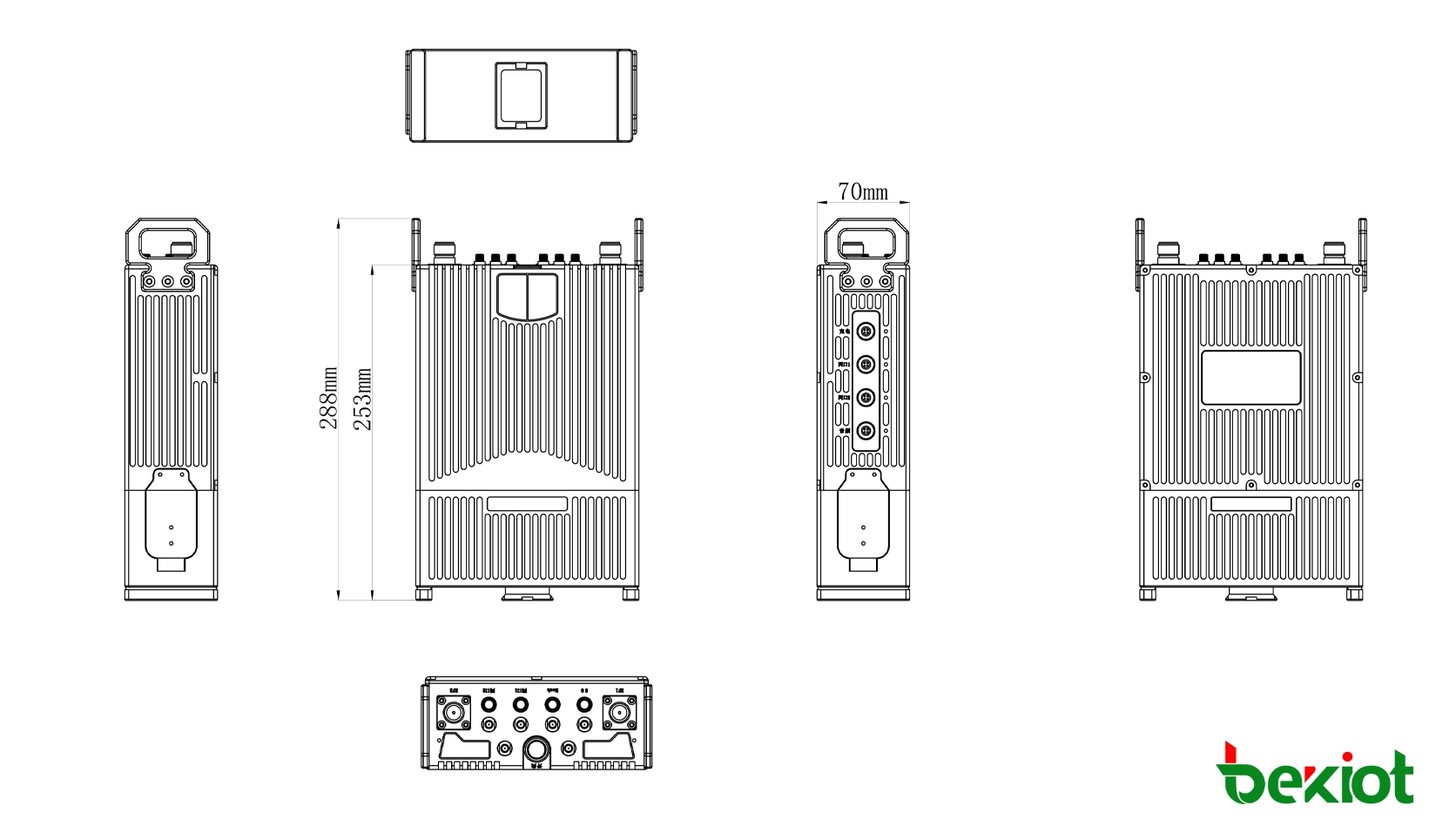

El MEB92 de alta potencia mide aproximadamente 288 × 174 × 70 mm, sin incluir antenas, y pesa aproximadamente 4 kg, también sin antenas.
En comparación con el relé MEB92-36 de menor potencia, la carcasa mayor, la batería de mayor capacidad y el aumento del consumo reflejan su distinta función de despliegue de alta potencia.
El MEB92 de alta potencia está destinado a una función distinta del relé MEB92-36 de menor potencia. Ambos usan redes MANET descentralizadas basadas en SDR y admiten hasta 64 nodos sobre la misma frecuencia, pero sus configuraciones RF, de batería y físicas son sustancialmente diferentes.
| Especificación | Relé tipo mochila MEB92-36 | Estación base tipo mochila MEB92 de alta potencia |
|---|---|---|
| Potencia de transmisión | 2 W × 2 | 10 W × 2 |
| Ancho de canal máximo | 20 MHz | 20 MHz |
| Capacidad de transmisión | 50 Mbps @ 20 MHz | 50 Mbps @ 20 MHz |
| Dimensiones | 207 × 152 × 44 mm | 288 × 174 × 70 mm |
| Peso | Aprox. 1.7 kg | Aprox. 4 kg |
| Batería | 12.6 V / 7 Ah | 25.2 V / 10.5 Ah |
| Consumo medio de energía | 15 W | 66 W |
| Función típica | Relé portátil tipo mochila | Relé portátil de alta potencia / estación base de campo |
El MEB92-36 estándar es más adecuado cuando son importantes el menor peso y la portabilidad. El MEB92 de alta potencia está destinado a proyectos que necesitan una configuración RF superior y pueden aceptar el aumento correspondiente de tamaño, capacidad de batería y consumo.
La principal diferencia está en la configuración RF y de hardware. El MEB92 de alta potencia utiliza 10 W × 2 de potencia de transmisión, frente a 2 W × 2 en MEB92-36. También tiene una carcasa mayor, batería de 25.2 V / 10.5 Ah de mayor capacidad y mayor consumo, por lo que es más apropiado como relé portátil importante o estación base temporal.
No se especifica una distancia fija para el producto. La cobertura práctica depende de la frecuencia, el tipo e instalación de antena, su altura, el terreno, los edificios, las interferencias RF y la posición de otros nodos MANET. Debe evaluarse según el entorno real.
No. El fabricante identifica aproximadamente 6–8 horas como tiempo de espera. No debe interpretarse como funcionamiento continuo a plena carga garantizado, ya que la duración real varía con la actividad de transmisión, la carga de tráfico, las funciones conectadas y las condiciones.
Sí. MEB92 proporciona dos interfaces Ethernet de 100 Mbps para equipos IP compatibles. Ordenadores, dispositivos de vídeo u otros equipos de red pueden integrarse según la configuración IP, requisitos de ancho de banda y arquitectura completa del sistema.
La planificación debe confirmar la frecuencia de funcionamiento permitida, número y tipo de nodos MANET, topología requerida, tráfico previsto de voz, vídeo y datos, configuración de antena, entorno de despliegue, requisitos de alimentación y si funcionarán juntos nodos portátiles, tipo mochila, instalados en vehículos o aéreos.
| Modelo | MEB92 |
|---|---|
| Tipo de producto | Estación base SDR MANET de alta potencia tipo mochila |
| Arquitectura de radio | Radio definida por software (SDR) |
| Frecuencia estándar | 1350–1450 MHz |
| Frecuencia personalizada | 350 MHz–6 GHz, personalizable |
| Salto de frecuencia | Opcional |
| Potencia de transmisión | 10 W × 2 |
| Ancho de banda del canal | 1.25 / 2.5 / 5 / 10 / 20 MHz, ajustable |
| Modulación | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidad de transmisión | 50 Mbps @ 20 MHz |
| Sensibilidad del receptor | -103 dBm @ 5 MHz |
| Capacidad de red | Hasta 64 nodos en red sobre la misma frecuencia |
| Topología de red | Estrella / Lineal / Mesh / Híbrida dinámica |
| Interfaces de antena MESH | 2 × conector hembra tipo N |
| Interfaz de antena GPS | 1 × SMA |
| Interfaces de antena 5G | 4 × SMA |
| Interfaz de antena Wi-Fi | 1 × SMA |
| Entrada de alimentación | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| Interfaces funcionales | Interruptor × 1 / Audio × 1 / Ranura para tarjeta SIM × 1 |
| Indicadores de estado | MESH × 1 / Ethernet × 2 / 5G × 1 |
| Temperatura de funcionamiento | -40°C a +55°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Humedad de funcionamiento | 5%–95%, sin condensación |
| Dimensiones | 288 × 174 × 70 mm, sin incluir antenas |
| Peso | Aprox. 4 kg, sin incluir antenas |
| Capacidad de la batería | 25.2 V / 10.5 Ah |
| Temperatura de funcionamiento de la batería | -10°C a +55°C |
| Tiempo de espera especificado | Aprox. 6–8 horas |
| Consumo máximo de energía | 110 W |
| Consumo medio de energía | 66 W |
