La radio portátil SDR MANET MEB83 es un terminal portátil de red mesh de banda ancha diseñado para respuesta a emergencias, mando de campo, operaciones de patrulla, comunicación UAV, ingeniería remota y otras aplicaciones móviles donde la infraestructura de red convencional puede no estar disponible o ser poco fiable.
La radio MEB83-36 se basa en una arquitectura de radio definida por software y en tecnología MANET descentralizada de múltiples saltos. Los dispositivos compatibles pueden comunicarse sin depender de un nodo central convencional, mientras que las radios participantes pueden enrutar y retransmitir tráfico dinámicamente a medida que cambia la topología.
Con soporte para un ancho de canal de hasta 40 MHz, una capacidad de transmisión especificada de hasta 120 Mbps @ 40 MHz y una interfaz Ethernet Gigabit, MEB83-36 está diseñada para aplicaciones de campo de banda ancha que necesitan transportar voz, vídeo en directo, datos IP e información de posicionamiento a través de la misma red inalámbrica móvil.
MEB83-36 utiliza una arquitectura de red descentralizada que permite que los dispositivos compatibles se comuniquen sin depender de una estación base central fija.
Cada nodo participante puede funcionar como punto final de comunicación y, al mismo tiempo, contribuir al enrutamiento y a la retransmisión en toda la red MANET.
Los nodos compatibles pueden establecer una red inalámbrica de múltiples saltos en cuestión de segundos, lo que hace que MEB83 sea adecuada para operaciones de campo donde las comunicaciones deben desplegarse rápidamente tras la llegada del personal.
Esto resulta especialmente útil durante la respuesta a emergencias, operaciones temporales de mando y trabajos de campo remotos donde puede haber poco tiempo para instalar infraestructura permanente.
El personal, los vehículos, los UAV y otros nodos móviles pueden cambiar continuamente de posición durante una operación. MEB83-36 admite enrutamiento dinámico para que las rutas disponibles puedan adaptarse a medida que cambia la topología.
Cuando un enlace inalámbrico directo no es adecuado, el tráfico puede reenviarse a través de otros nodos compatibles de la red MANET.
Una de las principales características de MEB83 es su mayor capacidad de transmisión de banda ancha. La radio admite hasta 120 Mbps con un ancho de canal de 40 MHz.
Esto la hace adecuada para aplicaciones que pueden requerir mayor capacidad de datos, incluido vídeo en tiempo real, intercambio de datos de campo y otros servicios de comunicación basados en IP.
El valor indicado de 120 Mbps representa la capacidad de transmisión de radio especificada a 40 MHz. El rendimiento real de las aplicaciones puede variar según las condiciones RF, el ancho seleccionado, las interferencias, los saltos de retransmisión, la topología y el tráfico simultáneo.
La red MANET puede transportar voz, datos, vídeo e información de posicionamiento a través de la misma infraestructura inalámbrica.
Esto permite que el personal utilice una única red de banda ancha para varios servicios operativos, en lugar de depender de enlaces inalámbricos separados para cada tipo de información.
La conexión en red sobre la misma frecuencia puede admitir hasta 64 nodos.
Las estructuras compatibles incluyen topologías en estrella, lineales, mesh e híbridas dinámicas, lo que permite configurar la red según el número y el movimiento de los dispositivos participantes.
Varias radios MEB83-36 pueden formar una red móvil de banda ancha entre el personal de campo. Cada dispositivo puede intercambiar información directamente con nodos compatibles cercanos mientras participa en la estructura de enrutamiento más amplia.
Esto permite que un equipo de campo cree una red local sin instalar primero un punto de acceso fijo o una estación base convencional.
Cuando los equipos están separados por distancia u obstáculos, nodos compatibles adicionales pueden proporcionar retransmisión entre diferentes partes del área operativa.
Esto hace que la red sea más flexible que un simple enlace punto a punto, ya que el tráfico puede recorrer más de una ruta disponible.
La descripción del producto incluye explícitamente el despliegue UAV aerotransportado, el despliegue de estación terrestre y la operación como relé entre las configuraciones compatibles.
Por tanto, MEB83 puede participar en un sistema MANET aire-tierra más amplio que incluya equipos de comunicación UAV compatibles y nodos terrestres.
MEB83-36 puede utilizarse donde los nodos de comunicación deban moverse junto con el personal o con la operación. La red puede cambiar dinámicamente a medida que los dispositivos se desplazan entre ubicaciones.
Esto hace que la radio sea adecuada para patrulla, respuesta a emergencias, topografía de campo y otras operaciones donde la estructura de comunicación no puede permanecer estática.
La frecuencia de funcionamiento estándar es de 1350–1450 MHz. Las configuraciones entre 350 MHz y 6 GHz pueden personalizarse según los requisitos del proyecto.
También están disponibles configuraciones opcionales con salto de frecuencia. La banda real debe seleccionarse según los requisitos del proyecto y la normativa de espectro aplicable en el país o región de despliegue.
MEB83-36 proporciona 2 W × 2 de potencia de transmisión a través de dos interfaces de antena MESH.
La potencia de transmisión por sí sola no determina la distancia de comunicación. Las antenas, frecuencia, terreno, posición de instalación, interferencias y topología también afectan al rendimiento inalámbrico real.
Los anchos de canal compatibles incluyen 1.25, 2.5, 5, 10, 20 y 40 MHz.
La configuración más amplia de 40 MHz proporciona el ancho necesario para la capacidad máxima especificada de 120 Mbps.
MEB83 admite modulación BPSK, QPSK, 16QAM, 64QAM y 256QAM con funcionamiento adaptativo.
Los diferentes modos permiten que el sistema adapte la transmisión a los cambios en las condiciones del enlace inalámbrico.
La sensibilidad del receptor se especifica en -103 dBm a 5 MHz.
El rendimiento práctico del enlace debe seguir evaluándose como parte del sistema RF completo, incluidas las antenas, frecuencia, interferencias y entorno de despliegue.

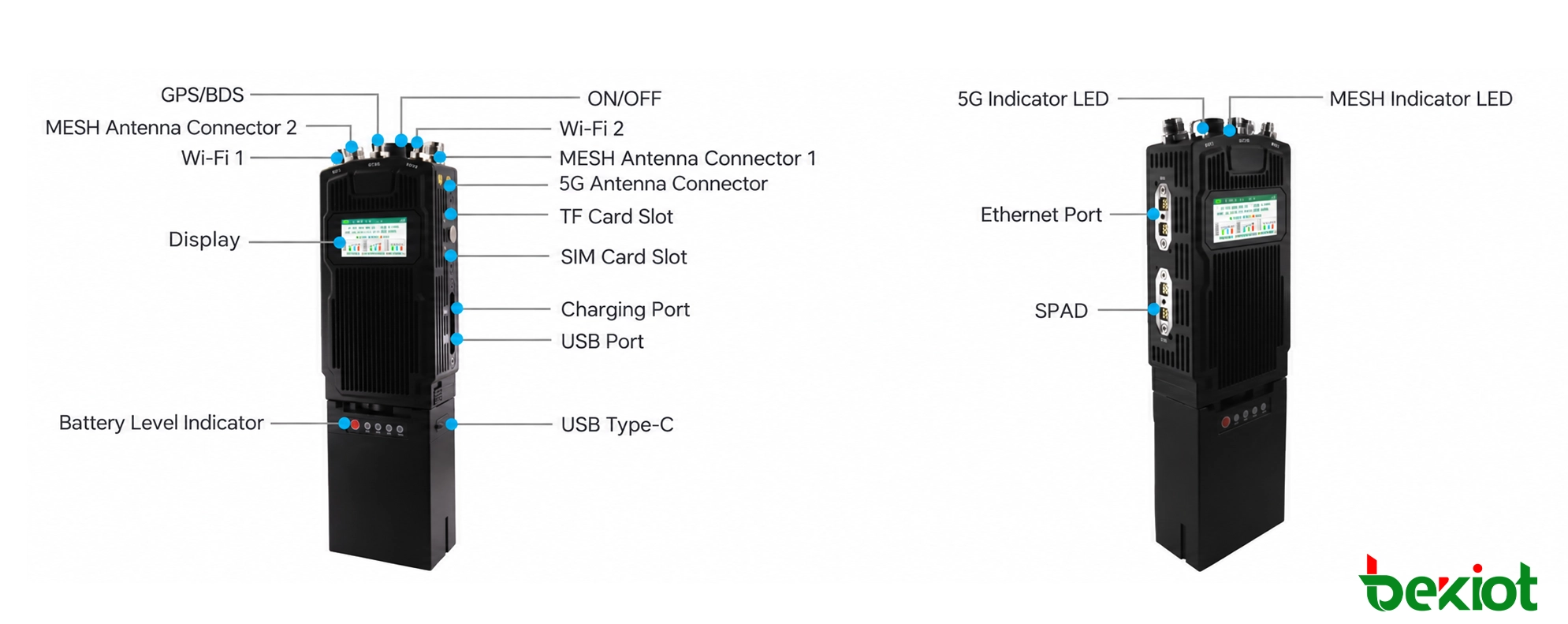

MEB83 proporciona dos interfaces TNC para antenas MESH.
Estas interfaces admiten la conexión de radio MANET de banda ancha utilizada para redes descentralizadas de múltiples saltos.
Se proporcionan dos interfaces SMA para antenas Wi-Fi y una interfaz SMA para GPS.
Se proporciona una interfaz MCX para la conexión de la antena 5G.
MEB83 incluye una interfaz Ethernet de 1000 Mbps.
El puerto Ethernet Gigabit proporciona una conexión IP cableada para equipos externos compatibles y distingue la configuración de MEB83 de modelos portátiles equipados únicamente con Ethernet de menor velocidad.
El dispositivo proporciona una interfaz USB, una ranura para tarjeta TF y una ranura para tarjeta SIM.
Estas interfaces admiten la integración con el sistema general de comunicaciones y aplicaciones según los requisitos del proyecto.
Se proporciona un puerto de carga USB Type-C para cargar la radio portátil.
MEB83 incluye una pantalla integrada junto con un indicador de estado 5G y un indicador de estado MESH.
MEB83 puede desplegarse rápidamente cuando los equipos de emergencia requieren comunicación de banda ancha pero la infraestructura fija o pública convencional no está disponible o es insuficiente.
Varias radios pueden formar una red móvil de múltiples saltos e intercambiar voz, vídeo, datos e información de posicionamiento en toda la zona del incidente.
Los equipos de rescate pueden necesitar desplazarse continuamente por entornos cambiantes mientras mantienen la comunicación con otros miembros y recursos de mando.
La red descentralizada y el enrutamiento dinámico permiten que los nodos compatibles sigan formando parte de la red de campo a medida que cambian sus posiciones relativas.
El ejemplo de aplicación describe terminales MESH para personal, equipos de retransmisión y una plataforma de despacho utilizados para establecer comunicaciones descentralizadas de audio y vídeo en edificios residenciales de gran altura, aparcamientos subterráneos, grandes complejos comerciales y entornos de metro.
La misma red IP también puede proporcionar una ruta de transporte transparente para equipos compatibles de monitorización y sensores utilizados por el personal de campo.
La transmisión de vídeo y datos UAV se incluye explícitamente entre las aplicaciones previstas del producto.
MEB83 puede participar en un sistema MANET que contenga nodos UAV y terrestres compatibles, permitiendo que la información de banda ancha se desplace entre equipos aéreos y de comunicación de campo.
La construcción eléctrica, topografía exterior y proyectos de ingeniería remota pueden operar fuera de una cobertura cómoda de redes cableadas o móviles públicas.
Las radios MANET portátiles pueden establecer conectividad temporal de banda ancha entre personal de campo y otros nodos compatibles sin instalar primero infraestructura permanente.
MEB83 puede utilizarse en redes privadas de comunicación para patrullas urbanas y operaciones móviles rutinarias.
El formato portátil permite que cada persona siga formando parte de la red mientras se desplaza por diferentes zonas de patrulla.
La descripción identifica el reconocimiento de corto alcance entre los escenarios objetivo de MEB83.
La conectividad MANET de mayor ancho de banda puede admitir la transmisión de vídeo de campo y otra información operativa desde personal móvil hacia nodos de comunicación compatibles.
La transmisión a bordo y el rescate marítimo también aparecen entre las áreas de aplicación descritas por el fabricante.
Los terminales MANET compatibles pueden participar en una red con embarcaciones, UAV, helicópteros u otros nodos según la arquitectura de comunicación utilizada.

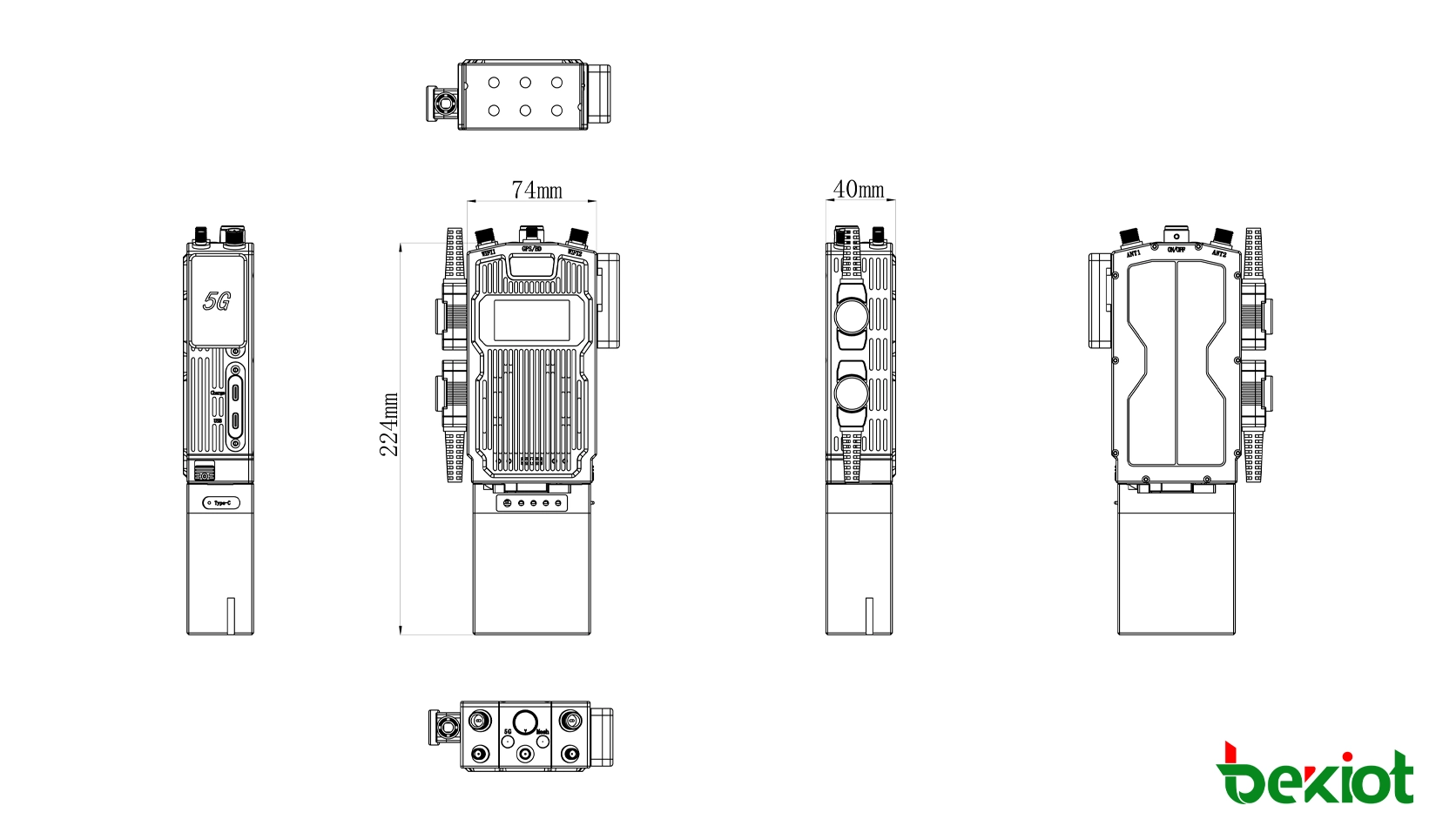

MEB83 mide aproximadamente 224 × 74 × 40 mm, sin incluir antenas, y pesa aproximadamente 1060 g, también sin antenas.
El dispositivo utiliza una batería de 12.6 V / 7 Ah. El fabricante especifica aproximadamente 6 horas de funcionamiento para la configuración estándar y aproximadamente 8–12 horas para la configuración mejorada.
La combinación de 40 MHz de ancho de canal y 120 Mbps de capacidad de transmisión especificada hace que MEB83 sea especialmente relevante cuando la red MANET debe transportar servicios de mayor consumo de ancho de banda.
El tráfico de vídeo debe planificarse según el número de flujos simultáneos, la tasa de compresión, las condiciones RF, el número de relés y el resto del tráfico, en lugar de usar únicamente la velocidad máxima de radio.
La interfaz Ethernet de 1000 Mbps proporciona una conexión cableada de mayor velocidad entre la radio portátil y equipos IP externos compatibles.
La cantidad práctica de tráfico que puede transportarse por la red inalámbrica sigue determinada por el enlace MANET y las condiciones generales de la red, no solo por la velocidad del puerto Ethernet.
MEB83 no necesita funcionar únicamente como un dispositivo portátil aislado. Puede formar parte de un despliegue MANET más amplio que incluya estaciones terrestres, relés, nodos UAV y otros equipos de comunicación.
Esto permite que el personal con radios portátiles participe directamente en una red que puede ampliarse más allá de la comunicación usuario a usuario.
No. Los 120 Mbps representan la capacidad de transmisión especificada a 40 MHz. El rendimiento práctico puede variar según condiciones RF, interferencias, topología, saltos de retransmisión y tráfico simultáneo.
No se proporciona una distancia fija en la tabla de parámetros técnicos. La cobertura práctica depende de la frecuencia, configuración de antena, terreno, obstáculos, interferencias y posición de otros nodos MANET.
Sí. MEB83 proporciona una interfaz Ethernet de 1000 Mbps para equipos IP compatibles. La aplicación real depende de la configuración IP, protocolos, requisitos de ancho de banda y diseño general de la red MANET.
La especificación indica aproximadamente 6 horas de funcionamiento para la configuración estándar y aproximadamente 8–12 horas para la versión mejorada. La duración real puede variar según actividad de transmisión, carga de tráfico, funciones conectadas, temperatura y estado de la batería.
La planificación debe confirmar la frecuencia permitida, ancho de canal requerido, tráfico esperado de voz, vídeo y datos, número de nodos MANET, configuración de antena, requisitos de batería y si funcionarán juntos nodos portátiles, UAV, de retransmisión o de estación terrestre.
| Modelo | MEB83 |
|---|---|
| Modelo de radio | MEB83-36 |
| Tipo de producto | Radio portátil SDR MANET |
| Arquitectura de radio | Radio definida por software (SDR) |
| Frecuencia estándar | 1350–1450 MHz |
| Frecuencia personalizada | 350 MHz–6 GHz, personalizable |
| Salto de frecuencia | Opcional |
| Potencia de transmisión | 2 W × 2 |
| Ancho de banda del canal | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz, ajustable |
| Modulación | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidad de transmisión | 120 Mbps @ 40 MHz |
| Sensibilidad del receptor | -103 dBm @ 5 MHz |
| Capacidad de red | Hasta 64 nodos en red sobre la misma frecuencia |
| Topología de red | Estrella / Lineal / Mesh / Híbrida dinámica |
| Interfaces de antena MESH | 2 × TNC |
| Interfaces de antena Wi-Fi | 2 × SMA |
| Interfaz de antena GPS | 1 × SMA |
| Interfaz de antena 5G | 1 × MCX |
| Ethernet | 1 × 1000 Mbps Ethernet |
| USB | 1 × USB |
| Puerto de carga | 1 × USB Type-C |
| Interfaz adicional | 1 × SPAD |
| Almacenamiento | 1 × ranura para tarjeta TF |
| SIM | 1 × ranura para tarjeta SIM |
| Pantalla | Pantalla integrada × 1 |
| Indicadores de estado | 5G × 1 / MESH × 1 |
| Temperatura de funcionamiento | -40°C a +55°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Humedad de funcionamiento | 5%–95%, sin condensación |
| Dimensiones | 224 × 74 × 40 mm, sin incluir antenas |
| Peso | Aprox. 1060 g, sin incluir antenas |
| Batería | 12.6 V / 7 Ah |
| Temperatura de funcionamiento de la batería | -10°C a +55°C |
| Tiempo de funcionamiento especificado | Aprox. 6 horas |
| Tiempo de funcionamiento ampliado | Aprox. 8–12 horas |
| Consumo medio de energía | 15 W |
| Consumo máximo de energía | 22 W |
