La radio portátil SDR MANET MEB82 es un nodo inalámbrico portátil de banda ancha diseñado para respuesta a emergencias, equipos móviles de campo, comunicaciones UAV, operaciones remotas y redes temporales de comunicación en lugares donde la infraestructura fija puede no estar disponible o resultar difícil de desplegar.
La radio MEB82-36 se basa en una arquitectura de radio definida por software y en tecnología de red descentralizada de múltiples saltos. Los nodos compatibles pueden comunicarse directamente sin depender de una estación base central fija, mientras que cada radio puede participar en el enrutamiento y la retransmisión dentro de la red.
Una vez desplegadas, varias radios MEB82-36 pueden establecer en segundos una red inalámbrica de múltiples saltos. A medida que se desplazan personas, vehículos o nodos aéreos, las rutas de comunicación disponibles pueden ajustarse dinámicamente, permitiendo que voz, datos, vídeo e información de posicionamiento sigan circulando por la red de campo.
MEB82 no requiere que todas las radios de campo se conecten a través de un único nodo central. Las radios compatibles pueden formar automáticamente una red descentralizada, lo que permite establecer comunicaciones en lugares donde no se dispone de infraestructura celular, cableada o inalámbrica fija convencional.
Cuando dos radios no pueden mantener un enlace inalámbrico directo adecuado, el tráfico puede reenviarse a través de otros nodos MANET disponibles. Esta capacidad automática de múltiples saltos ayuda a ampliar las comunicaciones en zonas de trabajo distribuidas y favorece despliegues afectados por la distancia, el terreno y los obstáculos físicos.
Las redes de comunicaciones de campo rara vez permanecen estáticas. Los equipos de respuesta se desplazan entre edificios, los vehículos cambian de posición y los UAV ajustan continuamente su altitud y dirección. MEB82-36 puede adaptar las rutas de red a medida que cambian las posiciones de los nodos, por lo que resulta adecuado para entornos en los que la movilidad forma parte normal de la operación.
La radio está diseñada para transportar más que voz convencional de pulsar para hablar. La misma red MANET puede transmitir voz, datos IP, vídeo en tiempo real e información de posicionamiento, proporcionando una capa de transporte IP inalámbrica para aplicaciones de comunicaciones de campo y conocimiento situacional.
MEB82 admite topologías en estrella, cadena, malla e híbridas dinámicas. Por tanto, la topología puede adaptarse al número de usuarios, el área operativa, las necesidades de retransmisión y el patrón de movilidad del proyecto.
La conexión en red sobre la misma frecuencia admite hasta 64 nodos, lo que permite desplegar radios MEB82 no solo para equipos pequeños, sino también como parte de redes de comunicaciones de campo distribuidas de mayor escala.
Varias radios portátiles MEB82-36 pueden formar una red mallada móvil directa para el personal de campo. Cada unidad puede funcionar como punto final y, al mismo tiempo, ayudar a reenviar tráfico de otras radios cuando sea necesario.
En un despliegue de campo compacto, varias unidades portátiles pueden ser suficientes para establecer comunicaciones locales entre el personal. A medida que aumenta el área de operación, pueden incorporarse nodos adicionales para aportar rutas alternativas y mejorar la flexibilidad de la red.
La radio portátil puede combinarse con módulos de comunicación UAV compatibles, nodos de retransmisión portátiles y estaciones terrestres. Un nodo aéreo puede proporcionar un punto de comunicación elevado cuando edificios, montañas u otros obstáculos limitan las rutas de radio a nivel del suelo.
Esto permite que el vídeo de UAV, los datos de campo y las comunicaciones del personal compartan una red móvil más amplia en lugar de funcionar como enlaces inalámbricos completamente aislados.
En despliegues de mayor escala, las radios portátiles pueden trabajar con nodos MANET instalados en vehículos o en posiciones fijas para extender la red de campo hasta un puesto de mando temporal. Los equipos IP conectados en el lado de mando pueden recibir la información transportada a través de la red mallada inalámbrica.
Esta arquitectura permite ampliar una pequeña implantación de radios portátiles hasta un sistema de comunicaciones de campo más amplio que incluya personal, vehículos, plataformas aéreas y ubicaciones temporales de mando.
La frecuencia de funcionamiento estándar es de 1350–1450 MHz. Las configuraciones de frecuencia entre 350 MHz y 6 GHz pueden personalizarse según los requisitos del proyecto y también se ofrecen configuraciones opcionales con salto de frecuencia.
La selección de frecuencias debe cumplir la normativa de espectro y los requisitos de licencia aplicables en el país o región donde se vaya a desplegar el equipo.
El ancho de banda de canal puede configurarse en 1.25, 2.5, 5, 10 o 20 MHz. Esto permite a los diseñadores del sistema equilibrar el espectro disponible, las condiciones de comunicación y la capacidad de datos necesaria para cada proyecto.
MEB82 admite modulación adaptativa BPSK, QPSK, 16QAM, 64QAM y 256QAM. Los distintos modos de modulación permiten que el enlace de radio se adapte a condiciones RF cambiantes, equilibrando la robustez de transmisión y la capacidad de datos.
La capacidad máxima de transmisión especificada alcanza 50 Mbps con un ancho de banda de canal de 20 MHz. La sensibilidad del receptor se especifica en -103 dBm a 5 MHz.
El rendimiento real de las aplicaciones dependerá de las condiciones RF, el ancho de banda seleccionado, la topología de red, el número de saltos de retransmisión, las interferencias y el tráfico simultáneo de la red. En despliegues de vídeo y múltiples nodos, la capacidad de red debe evaluarse considerando el sistema completo y no una única velocidad de datos nominal.

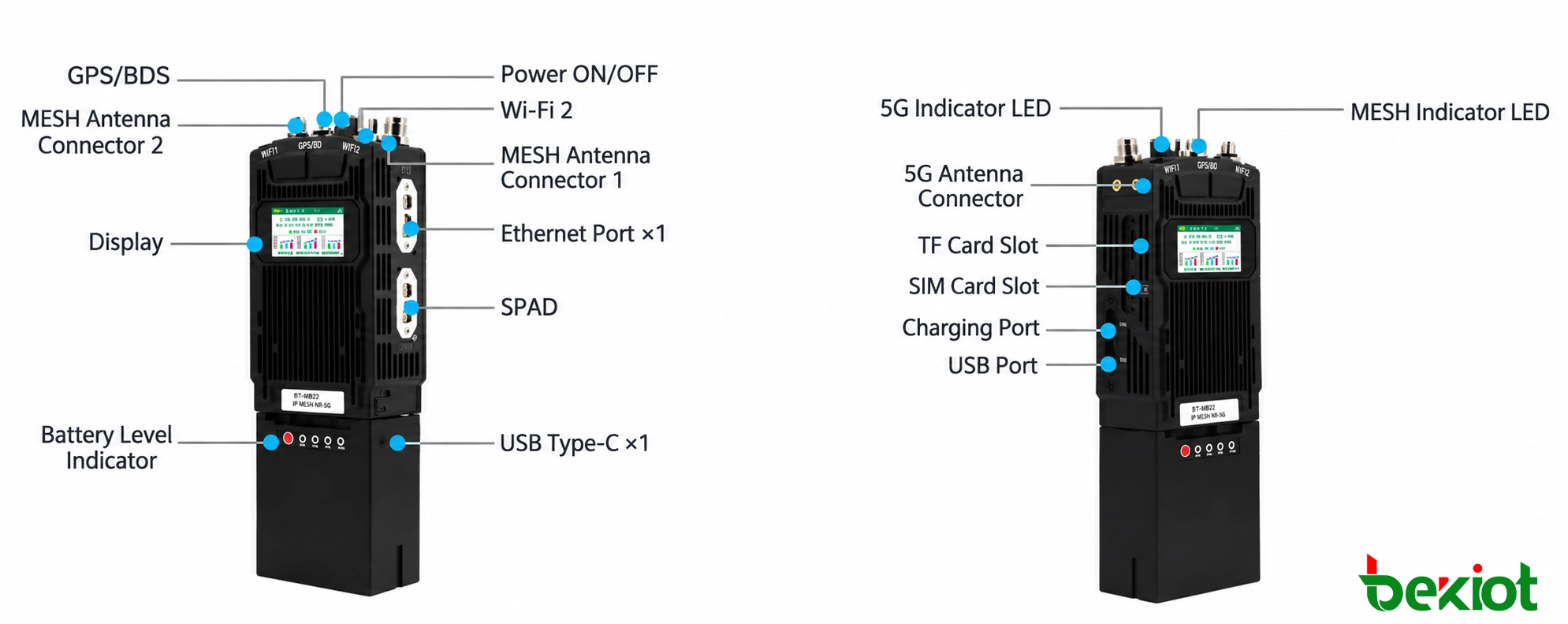

MEB82 ofrece múltiples interfaces de antena y datos para comunicaciones de campo e integración con equipos externos. Incluye dos interfaces TNC para antenas MANET, mientras que interfaces adicionales admiten conectividad Wi-Fi, GPS y 5G.
Una interfaz Ethernet de 100 Mbps permite conectar equipos IP compatibles a la radio. También se incluyen interfaces USB, USB Type-C, tarjeta TF, tarjeta SIM y SPAD para necesidades de alimentación, almacenamiento, comunicación e integración de sistemas.
Durante terremotos, inundaciones, grandes accidentes y otros eventos de emergencia, la infraestructura pública de comunicaciones puede quedar fuera de servicio, saturarse o resultar inadecuada para operaciones de campo. Las radios MEB82 pueden desplegarse rápidamente para crear una red temporal de banda ancha entre equipos de respuesta, unidades móviles y personal de mando.
Los edificios de gran altura, aparcamientos subterráneos, complejos comerciales e instalaciones de transporte pueden generar entornos de radio complejos. Las radios portátiles MANET pueden trabajar con equipos de retransmisión portátiles y otros nodos compatibles para crear una red de comunicaciones descentralizada destinada al personal de primera línea.
La red puede proporcionar una ruta de transporte IP para voz operativa, vídeo de campo, información de posicionamiento y sensores de campo compatibles, ayudando al puesto de mando a obtener información más oportuna de la zona del incidente.
Los UAV pueden integrarse en la red MANET para transmitir vídeo aéreo y datos. Cuando la comunicación terrestre está limitada por el terreno o los edificios, un nodo aéreo también puede proporcionar una posición elevada de retransmisión entre equipos de campo separados.
La construcción de líneas eléctricas, los levantamientos de campo, las inspecciones y las tareas de mantenimiento suelen extenderse a zonas montañosas o remotas con cobertura limitada de redes públicas. Una red mallada móvil puede conectar personal de campo, puestos de mando temporales y equipos IP compatibles sin instalar primero infraestructura permanente de comunicaciones.
Los equipos de patrulla que operan en áreas cambiantes pueden utilizar redes de formación automática para mantener la conectividad a medida que se desplaza el personal. La voz, el vídeo en directo, el posicionamiento y los datos operativos pueden transportarse por la misma red inalámbrica según la configuración de la aplicación.
MEB82 también puede incorporarse a redes temporales de comunicaciones marítimas que incluyan personal, embarcaciones, ubicaciones costeras y plataformas aéreas de retransmisión. La red de múltiples saltos aporta flexibilidad adicional cuando resulta difícil mantener enlaces directos entre nodos individuales.

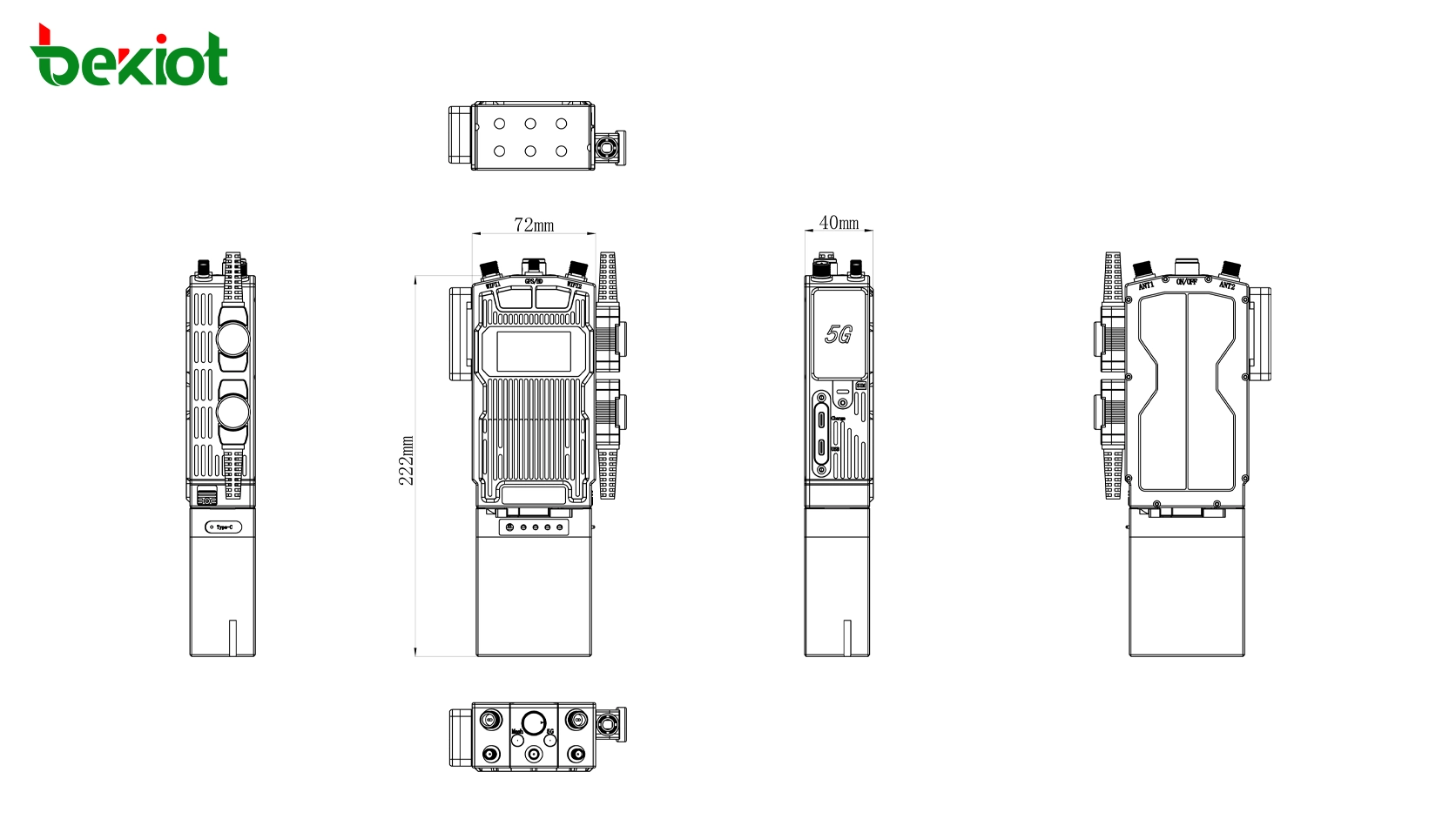

La radio portátil MEB82 mide aproximadamente 222 × 72 × 40 mm, sin incluir las antenas, y pesa aproximadamente 960 g, también sin incluir las antenas. Su formato portátil permite que el personal de campo la lleve consigo mientras dispone de capacidades de red MANET de banda ancha.
MEB82-36 es adecuado para emplazamientos temporales donde hay poco tiempo para instalar infraestructura de comunicaciones. Varias radios pueden establecer rápidamente una red móvil y ampliar su alcance añadiendo nodos adicionales donde sea necesario.
En lugar de obligar a los usuarios a permanecer dentro del área de cobertura de un único punto de acceso fijo, la arquitectura MANET permite que la topología de red cambie junto con el personal de campo, los vehículos y otros nodos móviles.
La voz, el vídeo, los datos IP y el tráfico de posicionamiento pueden utilizar la misma infraestructura mallada de banda ancha. Esto permite que un sistema de comunicaciones de campo admita varios servicios operativos sobre una única red inalámbrica móvil.
Un despliegue puede comenzar con varias radios portátiles y, posteriormente, incorporar equipos compatibles de retransmisión, instalados en vehículos, aéreos o del lado de mando a medida que aumentan las necesidades de cobertura y capacidad.
No necesariamente. Una radio bidireccional convencional de banda estrecha está optimizada principalmente para comunicaciones de voz, mientras que MEB82-36 está diseñado como un nodo MANET de banda ancha capaz de transportar voz, vídeo, datos IP e información de posicionamiento. El sistema adecuado depende de los servicios de comunicación requeridos por el proyecto.
No puede especificarse una distancia fija universal para todos los despliegues. El alcance efectivo de radio depende de la frecuencia, la configuración y altura de las antenas, el terreno, los edificios, las interferencias, la ubicación de los nodos y la disponibilidad de nodos intermedios de retransmisión. La cobertura debe evaluarse según el entorno operativo previsto.
Puede incorporarse un nodo de retransmisión cuando la comunicación directa esté limitada por el terreno, los edificios, la distancia o la ubicación de los nodos. Las ubicaciones de retransmisión deben seleccionarse según las condiciones RF reales, en lugar de aumentar simplemente el número de saltos, ya que los saltos adicionales también consumen recursos de red.
Varios servicios IP pueden compartir la red mallada, pero el número y la calidad de las secuencias de vídeo simultáneas dependen de la tasa de bits del vídeo, el ancho de banda de canal, las condiciones RF, los saltos de retransmisión y el resto del tráfico de red. Por ello, los requisitos de vídeo deben incluirse en el plan de capacidad de red antes del despliegue.
MEB82 ofrece una interfaz Ethernet de 100 Mbps que puede utilizarse para conectar equipos IP compatibles. La integración práctica de cámaras, ordenadores, sensores u otros dispositivos de red depende de su configuración IP, protocolos de aplicación y requisitos de ancho de banda.
No. La retransmisión mediante UAV resulta principalmente útil cuando una mayor altura de antena ayuda a superar el terreno, los edificios o áreas operativas separadas. En emplazamientos más pequeños o con menos obstáculos, nodos MANET portátiles, transportables o instalados en vehículos pueden proporcionar la conectividad necesaria sin un relé aéreo.
La planificación del proyecto debe incluir normalmente el país de despliegue, la banda de frecuencia disponible, el número de nodos, el área operativa, el terreno, los requisitos de movilidad, el tráfico esperado de vídeo y datos, las necesidades de batería y si los nodos portátiles, instalados en vehículos, de retransmisión o UAV funcionarán conjuntamente.
| Modelo | MEB82 |
|---|---|
| Modelo de radio | MEB82-36 |
| Tipo de producto | Radio portátil SDR MANET |
| Arquitectura de radio | Radio definida por software (SDR) |
| Frecuencia estándar | 1350–1450 MHz |
| Frecuencia personalizada | 350 MHz–6 GHz, personalizable |
| Salto de frecuencia | Opcional |
| Potencia de transmisión | 2 W × 2 |
| Ancho de banda del canal | 1.25 / 2.5 / 5 / 10 / 20 MHz, ajustable |
| Modulación | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidad de transmisión | Hasta 50 Mbps @ 20 MHz |
| Sensibilidad del receptor | -103 dBm @ 5 MHz |
| Capacidad de red | Hasta 64 nodos en red sobre la misma frecuencia |
| Topología de red | Estrella / Cadena / Mesh / Red dinámica híbrida |
| Antena MANET | 2 × TNC |
| Antena Wi-Fi | 2 × SMA |
| Antena GPS | 1 × SMA |
| Antena 5G | 1 × MCX |
| Ethernet | 1 × 100 Mbps Ethernet |
| USB | 1 × USB |
| Puerto de carga | 1 × USB Type-C |
| Otras interfaces | 1 × SPAD, 1 × ranura para tarjeta TF, 1 × ranura para tarjeta SIM |
| Indicadores | 1 × indicador 5G, 1 × indicador MESH |
| Pantalla | Pantalla integrada |
| Temperatura de funcionamiento | -40°C a +55°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Humedad de funcionamiento | 5%–95%, sin condensación |
| Dimensiones | 222 × 72 × 40 mm, sin incluir antenas |
| Peso | Aprox. 960 g, sin incluir antenas |
| Batería | 12.6 V / 7 Ah |
| Tiempo de funcionamiento típico | Aprox. 6 horas |
| Tiempo de funcionamiento ampliado | Aprox. 8–12 horas con configuración mejorada |
| Consumo medio de energía | 15 W |
| Consumo máximo de energía | 22 W |
