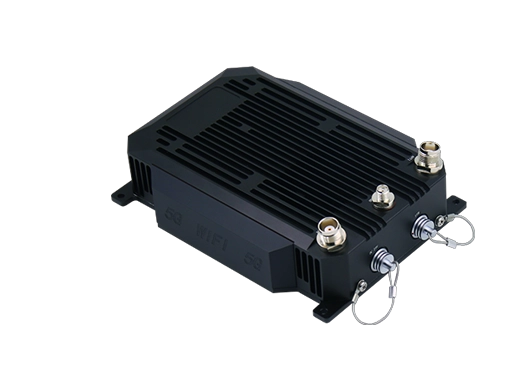

El módulo aerotransportado SDR MANET MAB82 es una unidad compacta de red inalámbrica de banda ancha diseñada para UAV, plataformas robóticas, sistemas no tripulados, estaciones terrestres móviles y otras aplicaciones que requieren conectividad IP inalámbrica de despliegue rápido.
El módulo MAB82-36 se basa en una arquitectura de radio definida por software y en tecnología de red descentralizada de múltiples saltos. Los nodos compatibles pueden establecer una red inalámbrica sin depender de una estación base central fija, mientras que cada nodo puede participar en el enrutamiento y la retransmisión.
Una vez desplegados, varios nodos MAB82-36 pueden establecer una red de múltiples saltos en cuestión de segundos. A medida que los UAV, vehículos terrestres, robots o equipos de campo cambian de posición, la red puede ajustar dinámicamente las rutas de comunicación disponibles para mantener la transmisión de voz, datos, vídeo e información de posicionamiento en toda el área operativa.
Su carcasa compacta, alimentación de 24 V y múltiples interfaces de comunicación hacen que MAB82 sea adecuado para integrarse en plataformas aéreas y móviles donde el tamaño, el peso y la flexibilidad de red son factores importantes.
MAB82-36 no requiere que todo el tráfico de comunicaciones pase por un único nodo central. Los dispositivos compatibles pueden participar automáticamente en una red inalámbrica descentralizada, permitiendo que las plataformas aéreas y terrestres establezcan comunicación donde la infraestructura de red fija no está disponible o no resulta adecuada.
Cada nodo compatible puede participar en el reenvío de tráfico. Cuando una ruta inalámbrica directa entre dos puntos finales deja de estar disponible o no resulta adecuada, los datos pueden retransmitirse a través de otros nodos de la red.
Esta arquitectura de múltiples saltos es especialmente útil cuando UAV, robots y personal terrestre operan en áreas amplias o con obstáculos donde no todos los puntos finales pueden mantener una conexión directa con línea de vista.
Las plataformas aéreas y robóticas cambian continuamente de posición. MAB82-36 admite enrutamiento dinámico, de modo que las rutas de comunicación pueden cambiar cuando los nodos se desplazan, se incorporan o abandonan el área operativa.
En lugar de diseñar el sistema alrededor de un único enlace inalámbrico permanente, la red puede adaptarse a la posición actual de los nodos disponibles.
La red MANET de banda ancha puede transportar voz, datos IP, vídeo en tiempo real e información de posicionamiento. Esto permite que una misma infraestructura inalámbrica admita transmisión de vídeo de UAV, telemetría, comunicaciones de campo y otros servicios operativos basados en IP.
MAB82 admite topologías en estrella, lineales, mesh e híbridas dinámicas. Los diseñadores pueden adaptar la arquitectura de red al número de nodos, el patrón de movilidad, los requisitos de retransmisión y el entorno operativo.
La conexión en red sobre la misma frecuencia admite hasta 64 nodos, lo que permite utilizar el módulo tanto en sistemas con unas pocas plataformas móviles conectadas como en despliegues MANET distribuidos de mayor escala.
MAB82-36 puede integrarse en vehículos aéreos no tripulados para proporcionar un enlace inalámbrico de banda ancha para vídeo, datos, posicionamiento y otro tráfico IP. Varios nodos aéreos y terrestres pueden participar en la misma red en lugar de depender exclusivamente de un único enlace de datos UAV punto a punto.
Un nodo aéreo también puede proporcionar una posición de retransmisión elevada. En entornos donde el terreno, los edificios u otros obstáculos limitan la comunicación a nivel del suelo, la altura de un UAV puede ayudar a crear rutas adicionales entre nodos de red separados.
El módulo compacto también puede integrarse en plataformas robóticas y vehículos terrestres no tripulados. Estas plataformas pueden intercambiar vídeo y datos operativos con nodos cercanos mientras participan en las funciones de enrutamiento y retransmisión de la red MANET.
Esta arquitectura resulta útil para inspección remota, respuesta a emergencias y otras operaciones en las que los equipos deben entrar en zonas de acceso directo difícil, peligroso o poco práctico para el personal.
MAB82-36 puede trabajar con equipos MANET terrestres compatibles para crear una red integrada de comunicaciones aire-tierra. Un UAV puede transmitir vídeo o datos de campo hacia una estación terrestre mientras otros nodos aéreos, robóticos o móviles participan en la misma red.
Un despliegue no tiene que limitarse a un único tipo de plataforma portadora. Los nodos aéreos, robots terrestres, vehículos móviles, equipos portátiles y sistemas del lado de mando pueden combinarse según los requisitos del proyecto.
Esto permite que la arquitectura inalámbrica siga la estructura operativa del proyecto en lugar de obligar a cada plataforma a utilizar una red de comunicaciones independiente.
La frecuencia de funcionamiento estándar de MAB82-36 es 1350–1450 MHz. Las configuraciones de frecuencia entre 350 MHz y 6 GHz pueden personalizarse según los requisitos del proyecto, y también están disponibles configuraciones opcionales con salto de frecuencia.
La frecuencia de funcionamiento debe seleccionarse de acuerdo con la normativa aplicable del espectro, los recursos de frecuencia disponibles, los requisitos de antena y las condiciones RF del área prevista de despliegue.
MAB82-36 ofrece 2 W × 2 de potencia de transmisión y utiliza dos interfaces de antena MESH. Esta configuración admite redes inalámbricas de banda ancha manteniendo un formato compacto adecuado para la integración en plataformas aéreas y móviles.
Los ajustes disponibles de ancho de canal incluyen 1.25, 2.5, 5, 10, 20 y 40 MHz. El ancho de banda puede seleccionarse según el espectro disponible, las condiciones de interferencia y la capacidad de red requerida.
Los modos de modulación compatibles incluyen BPSK, QPSK, 16QAM, 64QAM y 256QAM con funcionamiento adaptativo. Esto permite que el enlace inalámbrico equilibre la robustez de transmisión y la capacidad de datos a medida que cambian las condiciones RF.
La capacidad de transmisión especificada alcanza 50 Mbps con un ancho de canal de 20 MHz, mientras que la sensibilidad del receptor se especifica en -103 dBm a 5 MHz.
El rendimiento real de las aplicaciones depende de las condiciones RF, la configuración de canal, la topología de red, los saltos de retransmisión, las interferencias y el tráfico simultáneo. Por ello, los despliegues con vídeo UAV y múltiples nodos deben planificarse según el tráfico total de red y no solo por la velocidad máxima del enlace de radio.

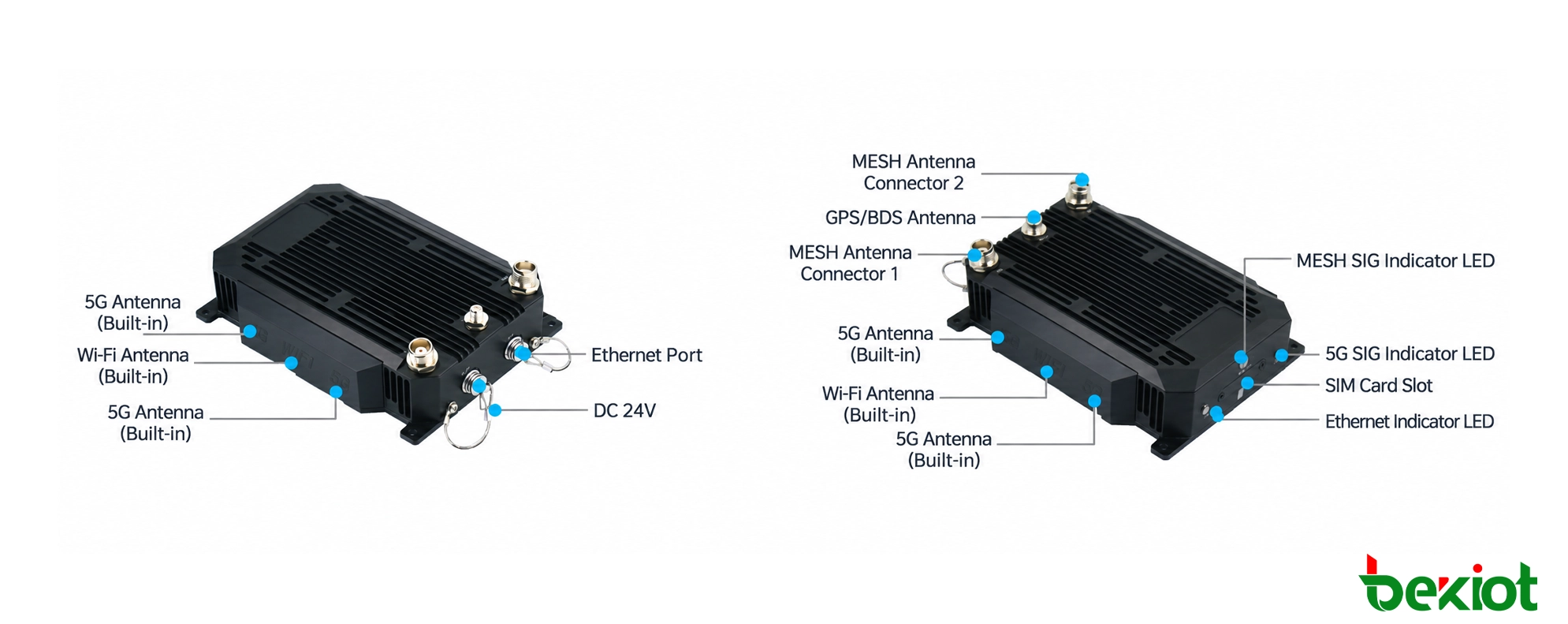

MAB82 ofrece interfaces dedicadas para redes MANET, posicionamiento, conectividad IP e integración con redes móviles. Incluye dos interfaces TNC para antenas MESH y dos interfaces SMA para antenas GPS.
El módulo también incluye conexiones integradas para antenas Wi-Fi y 5G, una interfaz Ethernet de 100 Mbps y una ranura para tarjeta SIM. Una conexión DC de 24 V suministra alimentación al módulo cuando se integra en UAV, robots, vehículos u otros sistemas host.
MAB82 puede proporcionar conectividad inalámbrica de banda ancha entre UAV y nodos de comunicación terrestres. Vídeo en directo, telemetría, información de posicionamiento y otros datos IP pueden transportarse a través de la red MANET mientras la aeronave permanece en movimiento.
Pueden añadirse nodos adicionales para ampliar la red cuando no existe una ruta directa aire-tierra o cuando varios UAV deben participar en la misma red operativa.
Durante la respuesta a desastres y las operaciones de emergencia, la infraestructura de comunicaciones puede no estar disponible o ser insuficiente para equipos de campo que se desplazan rápidamente. Los UAV equipados con módulos MAB82 pueden proporcionar observación aérea y, al mismo tiempo, participar en una red temporal de comunicaciones de banda ancha.
Los nodos aéreos, móviles y terrestres pueden trabajar conjuntamente para transportar vídeo y datos operativos desde la zona del incidente hasta el personal de mando.
Los edificios de gran altura, instalaciones subterráneas, emplazamientos industriales y grandes complejos comerciales pueden crear condiciones inalámbricas difíciles. Un nodo MANET aéreo puede complementar equipos portátiles y terrestres proporcionando una posición elevada de retransmisión cuando resulte apropiado.
La red puede admitir vídeo de campo, posicionamiento y otros servicios IP utilizados por los equipos de emergencia, manteniendo al mismo tiempo comunicación descentralizada entre los nodos participantes.
Los robots y sistemas terrestres no tripulados pueden transportar MAB82-36 para transmitir vídeo en directo y datos operativos desde áreas donde el acceso humano directo es peligroso o difícil. La red de múltiples saltos permite incorporar nodos adicionales a medida que el robot se aleja de la posición de control.
La construcción de servicios públicos, los levantamientos, la inspección remota y el mantenimiento de infraestructuras suelen realizarse en zonas montañosas o con escasa conectividad. Los UAV y plataformas móviles equipados con radios MANET pueden establecer conectividad inalámbrica temporal sin desplegar primero infraestructura permanente de comunicaciones.
Los UAV y sistemas no tripulados utilizados para patrulla, inspección o monitorización temporal pueden intercambiar vídeo y datos a través de la misma red mesh móvil. Esto ofrece mayor flexibilidad de despliegue cuando las ubicaciones operativas o las rutas de comunicación cambian durante la misión.
MAB82 puede integrarse en UAV u otras plataformas móviles utilizadas alrededor de embarcaciones, instalaciones costeras y áreas de operación offshore. Los nodos aéreos pueden participar en un despliegue MANET más amplio que conecte activos móviles y ubicaciones temporales de mando donde la cobertura terrestre convencional es limitada.

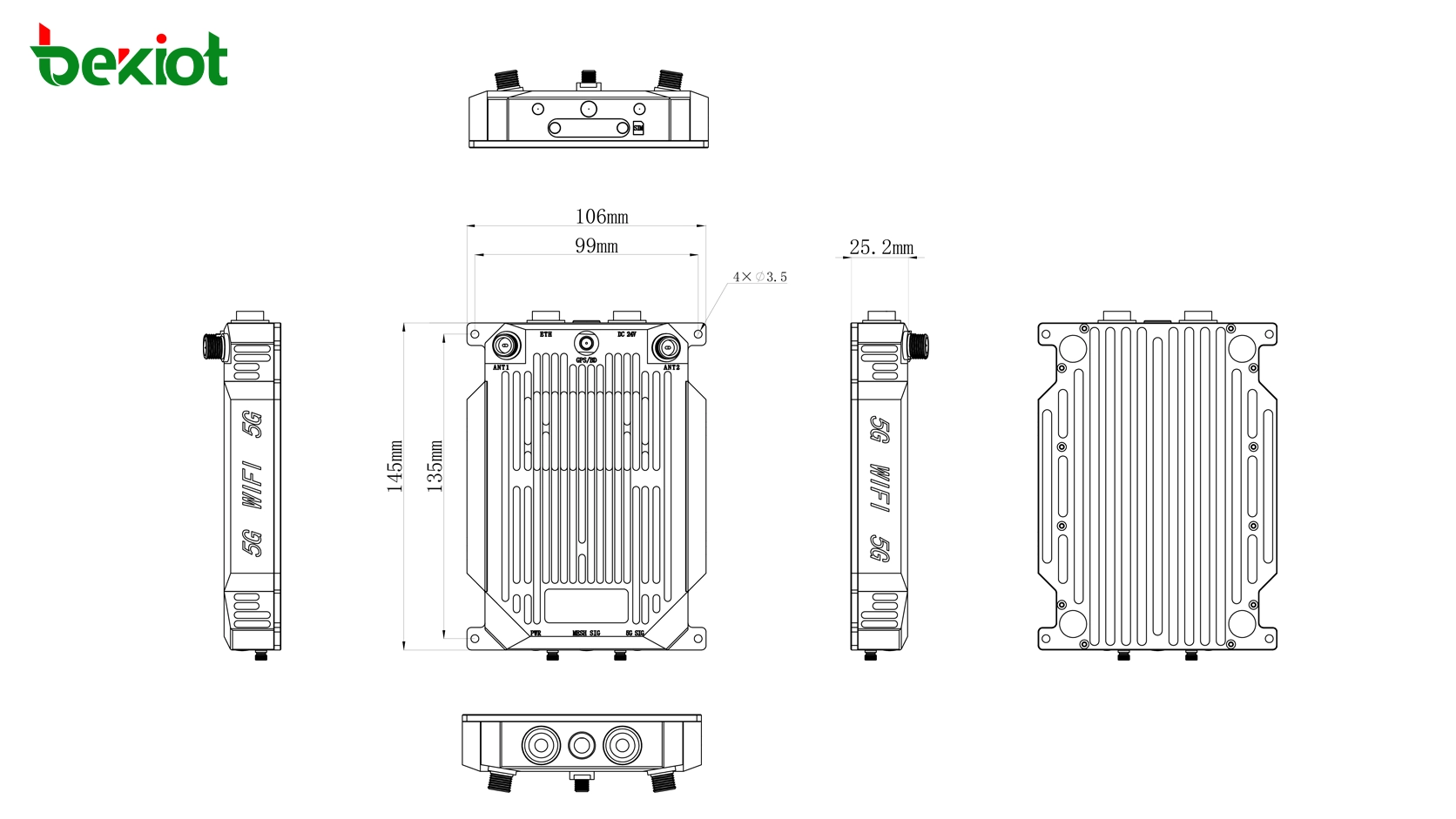

MAB82 mide aproximadamente 145 × 106 × 33 mm, sin incluir antenas, y pesa aproximadamente 508 g, también sin antenas. Su carcasa compacta hace que el módulo sea adecuado para instalarse en UAV, plataformas robóticas y otros equipos móviles donde el espacio disponible y el peso de carga útil son factores de diseño importantes.
Con un peso aproximado de 508 g sin antenas y una carcasa compacta de 145 × 106 × 33 mm, MAB82-36 puede integrarse en UAV y otras plataformas móviles sin requerir la carcasa de mayor tamaño habitual en equipos de comunicación portátiles o instalados en vehículos.
Un enlace de datos UAV convencional normalmente conecta una aeronave con un punto final terrestre. MAB82-36 permite que dispositivos aéreos y terrestres compatibles participen en una red multinodo en la que otros dispositivos pueden proporcionar rutas alternativas de enrutamiento y retransmisión.
Los UAV, plataformas robóticas, estaciones terrestres y otros equipos MANET compatibles pueden participar en la misma red. Esto simplifica las arquitecturas de campo donde varias plataformas móviles necesitan intercambiar información entre sí y con los sistemas del lado de mando.
El vídeo, la voz, los datos IP y la información de posicionamiento pueden compartir la misma infraestructura MANET de banda ancha, permitiendo que una sola red inalámbrica admita varias aplicaciones operativas.
Un proyecto puede comenzar con un pequeño número de nodos aéreos y terrestres y ampliarse incorporando equipos adicionales de retransmisión o móviles a medida que crecen las necesidades de cobertura, topología y operación.
No. Aunque su tamaño compacto lo hace adecuado para integración aérea, MAB82-36 también puede incorporarse en plataformas robóticas, vehículos terrestres no tripulados, equipos móviles de comunicación y estaciones terrestres cuando su alimentación, interfaces y configuración RF cumplen los requisitos del proyecto.
No se especifica una distancia universal fija de comunicación para el módulo. El alcance efectivo depende de la frecuencia de funcionamiento, el tipo y ganancia de antena, la instalación de la antena, la altitud de vuelo, el terreno, las interferencias, la ubicación de los nodos y el uso de nodos de retransmisión. Por ello, la cobertura del proyecto debe evaluarse mediante planificación RF para el entorno operativo previsto.
La integración debe considerar la capacidad de carga útil disponible, el montaje del equipo, la disponibilidad de alimentación de 24 V, la posición y separación de antenas, el tendido de cables, la disipación de calor y la posible interacción RF con otros equipos electrónicos a bordo. Las antenas deben instalarse de forma que la estructura de la aeronave y otros equipos no obstruyan innecesariamente la ruta de radio prevista.
MAB82 admite redes multinodo y las configuraciones sobre la misma frecuencia pueden albergar hasta 64 nodos. El número práctico de UAV activos simultáneamente debe planificarse según la tasa de bits de vídeo, el tráfico de datos, el ancho de canal, la topología de retransmisión y la capacidad requerida por otros nodos de la red.
Sí. Los nodos MANET compatibles pueden participar en el enrutamiento y la retransmisión. Por tanto, un nodo aéreo puede proporcionar una ruta de comunicación adicional entre nodos separados cuando su posición y las condiciones RF son adecuadas.
MAB82 incluye una interfaz Ethernet de 100 Mbps para equipos IP compatibles. Que una cámara, controlador, ordenador o sensor concreto pueda funcionar a través de la red depende de su configuración IP, protocolos, velocidad de datos y del diseño general de la red.
La información útil del proyecto incluye el país de despliegue, la banda de frecuencia disponible, el UAV o plataforma host, el área de comunicación requerida, el número de nodos, la altitud de vuelo, la tasa de bits de vídeo prevista, la configuración de antena, las interfaces necesarias y si los nodos aéreos, robóticos, instalados en vehículos o terrestres funcionarán conjuntamente.
| Modelo | MAB82 |
|---|---|
| Modelo del módulo | MAB82-36 |
| Tipo de producto | Módulo aerotransportado SDR MANET |
| Arquitectura de radio | Radio definida por software (SDR) |
| Frecuencia estándar | 1350–1450 MHz |
| Frecuencia personalizada | 350 MHz–6 GHz, personalizable según los requisitos del proyecto |
| Salto de frecuencia | Opcional |
| Potencia de transmisión | 2 W × 2 |
| Ancho de banda del canal | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz, ajustable |
| Modulación | BPSK / QPSK / 16QAM / 64QAM / 256QAM, adaptativa |
| Capacidad de transmisión | Hasta 50 Mbps @ 20 MHz |
| Sensibilidad del receptor | -103 dBm @ 5 MHz |
| Capacidad de red | Hasta 64 nodos en red sobre la misma frecuencia |
| Topología de red | Estrella / Lineal / Mesh / Red dinámica híbrida |
| Interfaces de antena MESH | 2 × TNC |
| Interfaces de antena GPS | 2 × SMA |
| Wi-Fi | 2 × integradas |
| 5G | 4 × integradas |
| Ethernet | 1 × 100 Mbps Ethernet |
| SIM | 1 × ranura para tarjeta SIM |
| Conexión DC | 1 × DC 24 V |
| Indicadores de estado | MESH SIG × 1 / 5G SIG × 1 / PWR × 1 |
| Grado de protección | IP67 |
| Temperatura de funcionamiento | -40°C a +55°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Humedad de funcionamiento | 5%–95%, sin condensación |
| Dimensiones | 145 × 106 × 33 mm, sin incluir antenas |
| Peso | Aprox. 508 g, sin incluir antenas |
| Fuente de alimentación | 24 V / 3 A |
| Consumo medio de energía | 15 W |
| Consumo máximo de energía | 22 W |
