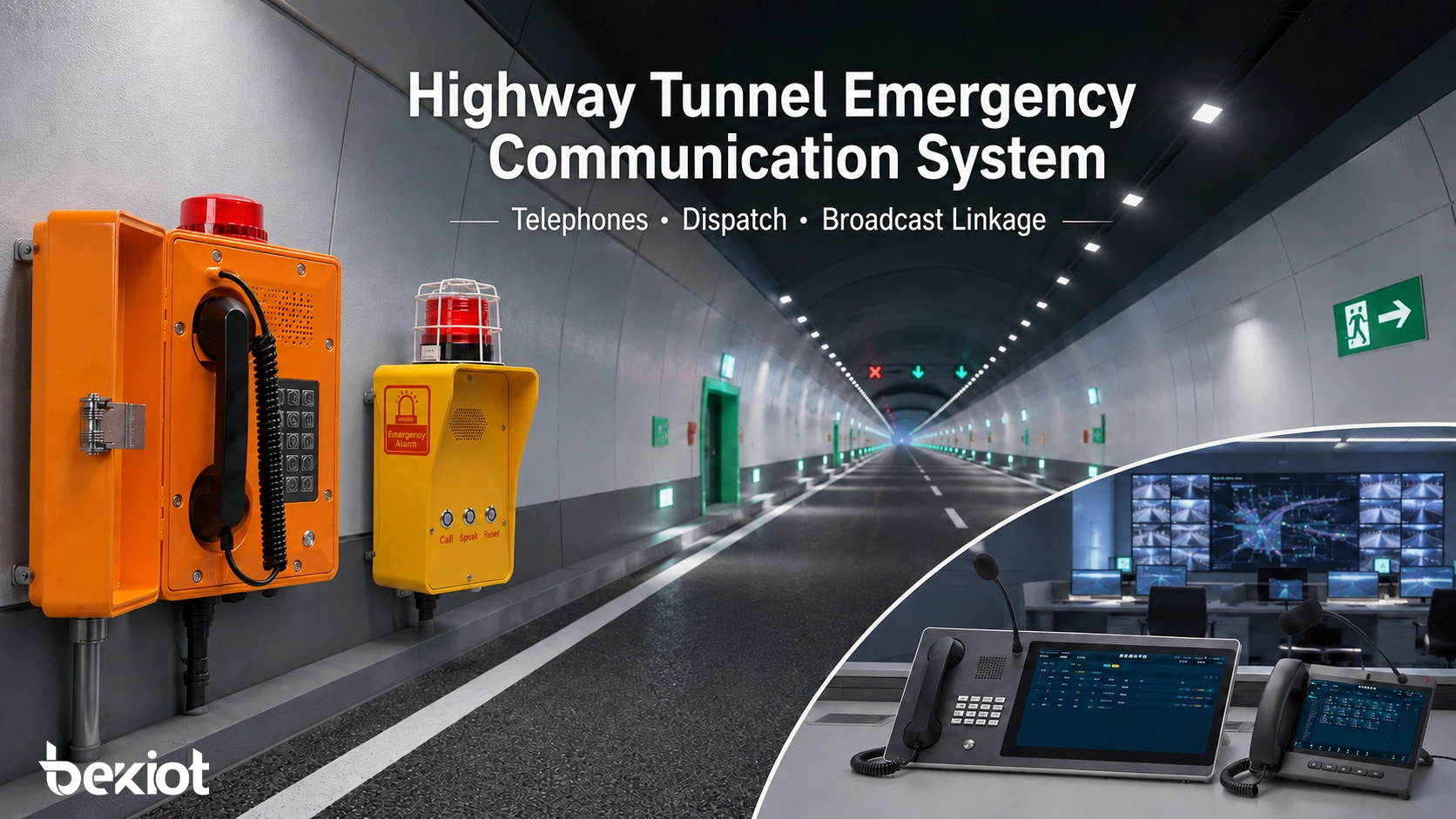

Los túneles de carretera son entornos largos y cerrados que incluyen apartaderos de emergencia, galerías transversales para vehículos, pasos transversales peatonales, subestaciones, salas de ventilación, puntos de protección contra incendios y salas de equipos de comunicación. Cuando se produce una colisión de vehículos, un incendio, una avería de equipos o una solicitud de asistencia, las personas presentes en el lugar necesitan ponerse en contacto rápidamente con el centro de control del túnel. Los operadores también deben identificar la ubicación del incidente y avisar al personal de inspección, mantenimiento, extinción de incendios y gestión del tráfico.
Los teléfonos móviles dependen de la cobertura de red, el nivel de batería y las condiciones de uso en el lugar, por lo que no deben utilizarse como único medio de comunicación de emergencia dentro del túnel. Los teléfonos de oficina convencionales tampoco son adecuados para una exposición prolongada a la humedad, el polvo, las vibraciones de los vehículos y el ruido continuo. Por ello, un sistema de comunicación de emergencia para túneles requiere teléfonos industriales fijos conectados mediante una plataforma de despacho SIP a sistemas de radiodifusión, videovigilancia y grabación, de modo que cada llamada desde el terreno entre directamente en el flujo de gestión de incidentes del centro de control.
Desafíos de Comunicación en Túneles de Carretera
Los puntos de comunicación del túnel se distribuyen a lo largo de la calzada y, con frecuencia, se encuentran lejos del centro de control. Después de producirse un incidente, es posible que la persona que llama no pueda indicar con precisión el punto kilométrico o el sentido de circulación. En situaciones con humo, oscuridad o estrés, depender únicamente de una descripción verbal de la ubicación puede retrasar la evaluación.
Cuando los teléfonos, los sistemas de megafonía, la videovigilancia y las alarmas contra incendios funcionan de forma independiente, el operador que recibe una llamada de emergencia debe localizar por separado la cámara correspondiente, la zona de difusión y el contacto del equipo de respuesta. Cambiar repetidamente entre distintas plataformas añade pasos innecesarios y aumenta el riesgo de asociar de forma incorrecta un dispositivo o una ubicación.
Los ventiladores del túnel, el tráfico y los equipos electromecánicos también generan ruido continuo, lo que puede dificultar la audición del timbre de un teléfono convencional. Las salas de equipos, las zonas relacionadas con vehículos que transportan mercancías peligrosas u otros lugares especiales identificados mediante una evaluación de riesgos pueden requerir teléfonos antideflagrantes seleccionados de acuerdo con la clasificación de la zona peligrosa.
Componentes del Sistema y Arquitectura de Acceso

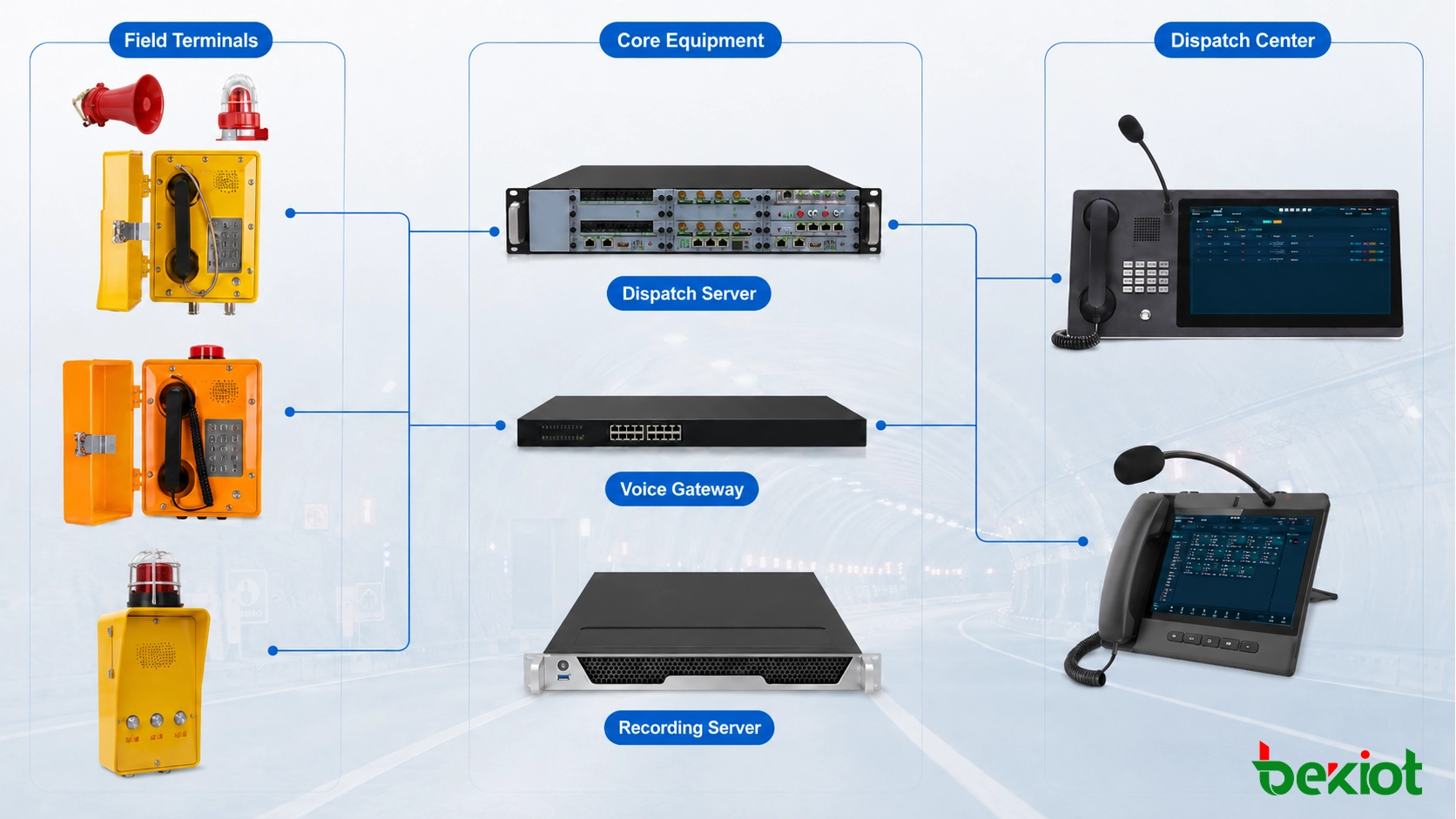

Un sistema de comunicación de emergencia para túneles de carretera suele estar compuesto por terminales de comunicación de campo, una red de transmisión, una plataforma de despacho, equipos de radiodifusión y alarma, y un sistema de gestión de grabaciones. Los teléfonos instalados a lo largo del túnel se conectan al centro de control mediante una red Ethernet industrial, un anillo de fibra óptica o una red de comunicaciones dedicada. Los operadores utilizan una interfaz centralizada para responder llamadas, comprobar el estado de los terminales e iniciar comunicaciones.
| Sección del Sistema | Equipos Principales | Función Principal |
|---|---|---|
| Comunicación de Campo | Teléfonos industriales resistentes a la intemperie, teléfonos de emergencia, teléfonos antideflagrantes | Notificación de incidentes, aviso de averías de equipos y comunicación de campo |
| Comunicación de Despacho | Consola de despacho, teléfono de despacho SIP, servidor de despacho | Gestión de llamadas entrantes, llamada al personal y coordinación de emergencias |
| Radiodifusión y Alarma | Altavoces de bocina, terminales de megafonía, alarmas acústicas y visuales | Avisos por zonas, advertencias de tráfico e instrucciones de evacuación |
| Gestión de Grabaciones | Servidor de grabación, plataforma de gestión operativa | Almacenamiento de llamadas, emisiones y registros de operaciones de despacho |
| Acceso a Sistemas Existentes | Gateway de voz | Integración de teléfonos analógicos y líneas de comunicación existentes |
Cada teléfono de campo debe registrarse en el sistema con el nombre del túnel, el sentido de circulación, el punto kilométrico, el número de equipo y la ubicación de instalación. Cuando una llamada llega a la consola de despacho, el operador puede ver inmediatamente la identidad del terminal sin tener que dedicar tiempo adicional a preguntar desde dónde se origina la llamada.
Sistemas Relacionados: Solución Integrada de Mando y Despacho para Autopistas
Los teléfonos analógicos de emergencia existentes pueden conectarse al sistema de despacho SIP mediante un gateway de voz. No es necesario sustituir todos los equipos existentes de una sola vez, lo que permite implementar por etapas los tramos nuevos o renovados del túnel según las condiciones de la red.
Despliegue de Terminales de Comunicación de Campo

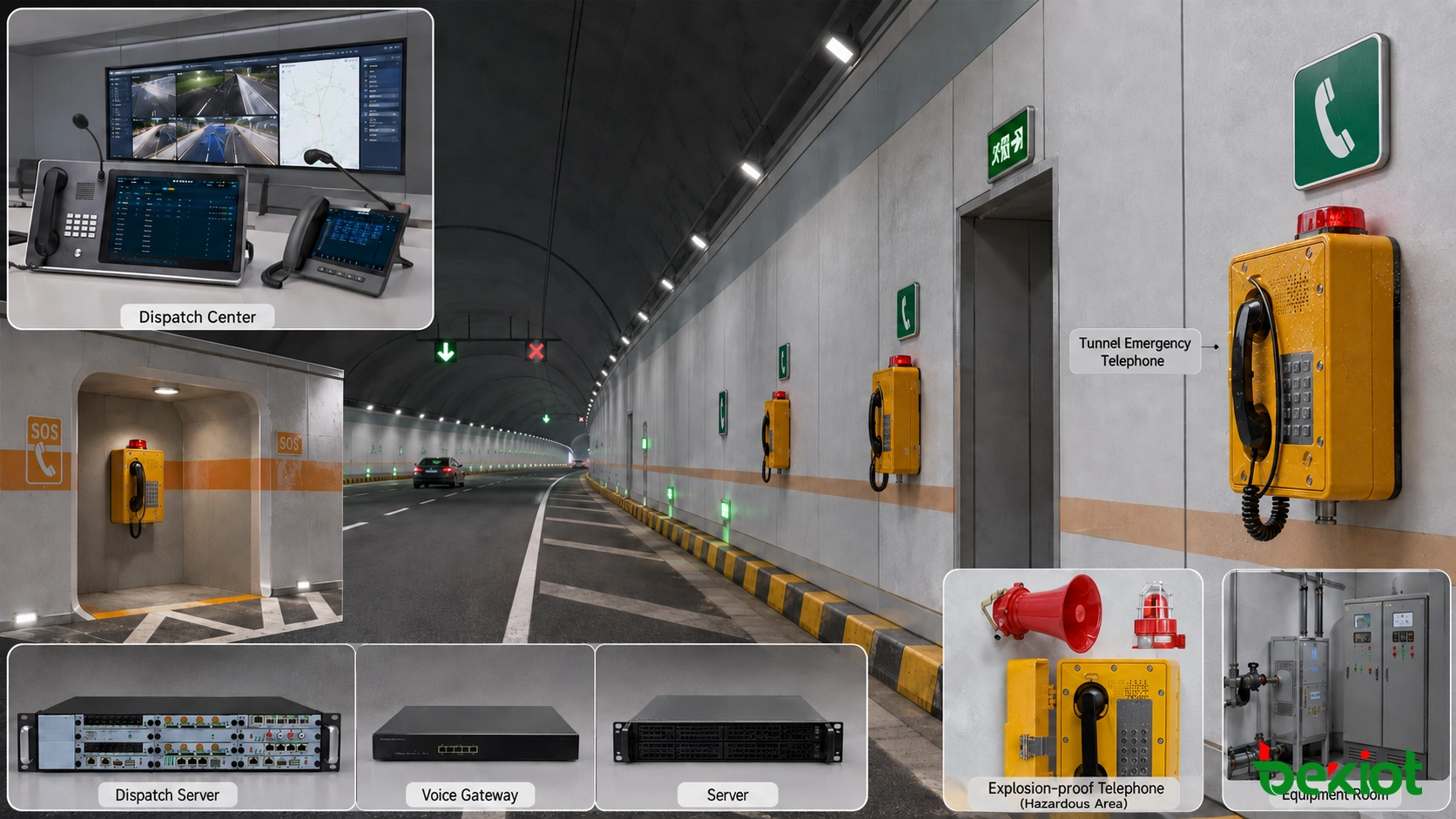

Túnel Principal y Apartaderos de Emergencia
Los teléfonos industriales resistentes a la intemperie o los teléfonos de emergencia son adecuados para apartaderos de emergencia, portales del túnel y puntos fijos de asistencia a lo largo de la calzada. Los terminales deben contar con señalización claramente visible, funcionamiento sencillo y protección ambiental fiable para que los conductores u otros usuarios del túnel puedan contactar con el centro de control en caso de avería del vehículo o emergencia.
Galerías Transversales para Vehículos y Peatones
Las galerías transversales permiten la transferencia de vehículos, la evacuación de personas y las operaciones de rescate de emergencia. En estos lugares pueden instalarse terminales de llamada con un solo botón. Tras recibir una llamada, el operador puede identificar la galería transversal exacta mediante el nombre del terminal y emitir instrucciones de evacuación o espera a través de la zona de radiodifusión cercana.
Salas de Equipos y Subestaciones
Los teléfonos industriales pueden instalarse en salas de ventilación, salas de bombas, subestaciones y salas de equipos de comunicación, permitiendo que el personal de mantenimiento se comunique con el centro de control. El material de la carcasa, el grado de protección, la temperatura de funcionamiento y el método de instalación deben seleccionarse según la humedad, el polvo y el nivel de ruido de los equipos presentes en la zona.
Zonas Especiales con Riesgo de Explosión
Los teléfonos antideflagrantes no son un requisito estándar para todos los puntos de un túnel de carretera. Solo son necesarios cuando una evaluación de riesgos confirma la presencia de gases inflamables, polvo combustible u otra atmósfera explosiva. El terminal de comunicación seleccionado debe contar con una certificación compatible con la sustancia peligrosa, la clasificación de la zona y el grupo de temperatura.
Salas de Control y Estaciones de Gestión
El centro de control del túnel debe utilizar una consola de despacho visual, mientras que las estaciones de gestión y las salas de servicio pueden equiparse con teléfonos de despacho SIP. Ambos tipos de terminales se conectan al mismo sistema de numeración, facilitando la comunicación rutinaria, la transferencia de llamadas y la coordinación entre diferentes funciones operativas.
Control de Comunicaciones en el Centro de Despacho
La consola de despacho muestra los objetivos de comunicación según el tramo del túnel, el punto kilométrico, el sentido de circulación y la función del puesto. También indica si cada terminal está en línea, fuera de línea, libre, sonando o en una llamada. Los operadores pueden seleccionar directamente una ubicación sin necesidad de memorizar un gran número de extensiones telefónicas.
Cuando un teléfono de campo llama al centro de control, el operador puede responder directamente o transferir la llamada a un puesto de inspección, mantenimiento o gestión. Cuando deben participar varios departamentos, el operador puede conectar al personal de campo, al equipo de mantenimiento y al responsable correspondiente en una misma llamada, reduciendo la transmisión repetitiva de información.
Las llamadas de emergencia pueden configurarse con una prioridad superior. Cuando una línea de comunicación importante está ocupada, el personal autorizado puede utilizar funciones de intrusión de llamada, liberación forzada o monitorización cuando dichas capacidades estén incluidas en el proyecto. El acceso debe limitarse a los puestos designados y todas las operaciones deben quedar registradas.
La plataforma de gestión debe generar una alerta cuando un terminal se desconecta, pierde su conexión de red o no logra registrarse. El personal de mantenimiento puede utilizar posteriormente el número de equipo y la ubicación de instalación para organizar una inspección, evitando que un teléfono de campo permanezca fuera de servicio durante un periodo prolongado sin ser detectado.
Integración de Telefonía, Radiodifusión y Vídeo
La comunicación de emergencia no debe terminar cuando se responde una llamada telefónica. Después de recibir una solicitud de asistencia, el centro de control debe utilizar las imágenes de vídeo cercanas para determinar la naturaleza del incidente, avisar al personal de respuesta correspondiente y emitir mensajes al tramo afectado del túnel.

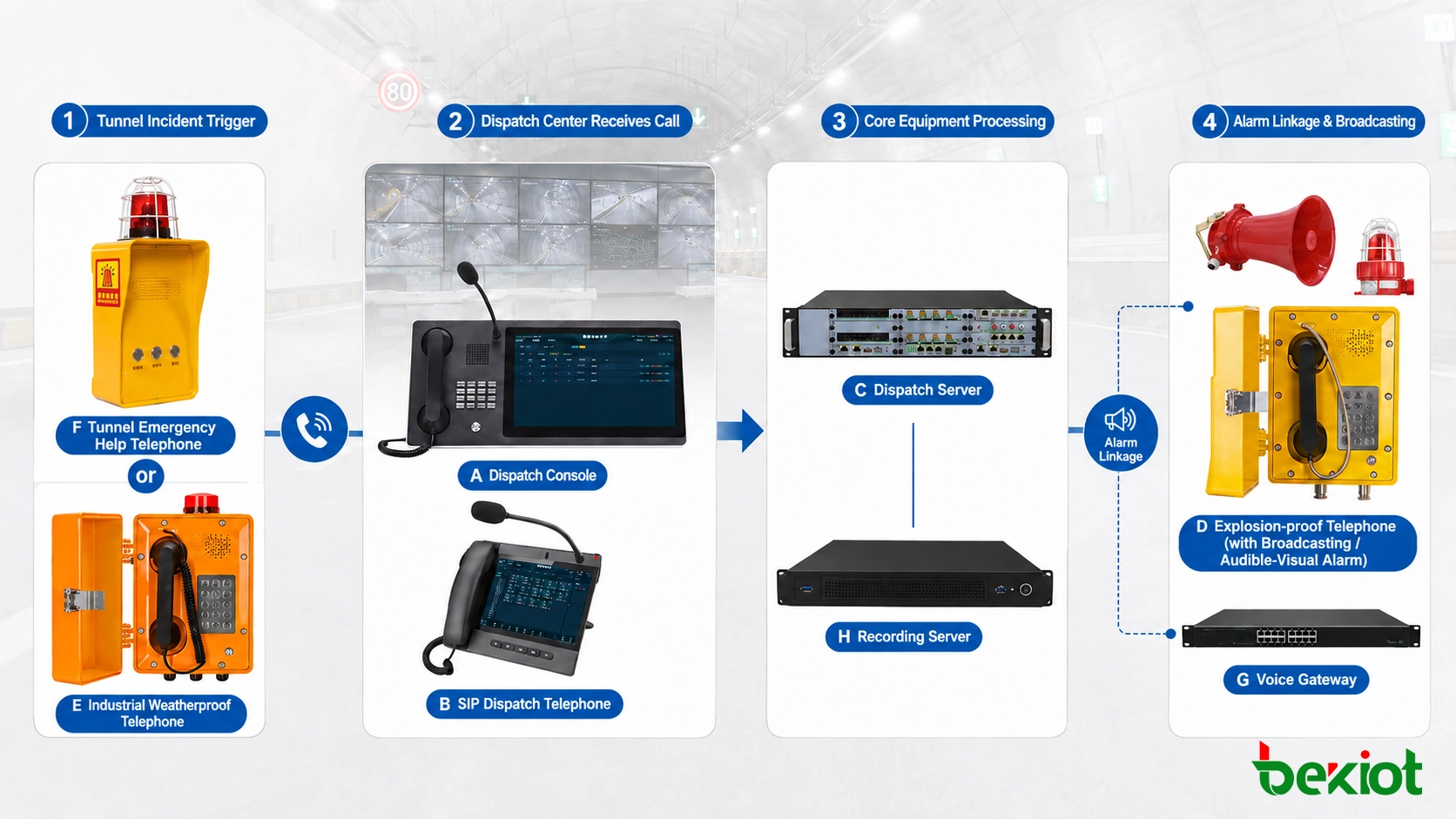

Una colisión de vehículos dentro de un túnel puede gestionarse mediante el siguiente proceso:
Un conductor o una persona presente en el lugar llama al centro de control mediante un teléfono de emergencia;
La consola de despacho muestra el túnel, el sentido de circulación y el punto kilométrico del teléfono;
El operador responde a la llamada y abre las imágenes de las cámaras cercanas para verificar la situación;
Se avisa al personal de inspección, rescate o mantenimiento según las condiciones del incidente;
La zona de radiodifusión cercana indica a los vehículos que se aproximan que reduzcan la velocidad o se detengan;
Si es necesaria una evacuación, se activan la radiodifusión y las alarmas acústicas y visuales cercanas a la galería transversal;
La información del lugar, las llamadas de despacho y las operaciones de radiodifusión se registran dentro del mismo expediente del incidente;
Una vez resuelto el incidente, el operador confirma el cierre del evento.
Los puntos telefónicos, los números de cámara y las zonas de radiodifusión deben asociarse durante la construcción del sistema. Cuando se recibe una llamada, el operador puede abrir directamente la imagen de vídeo más cercana y seleccionar la zona de radiodifusión correspondiente sin volver a buscar los números de los equipos.
Al integrar el sistema con una alarma contra incendios, un sistema de detección de incidentes de tráfico o una plataforma de supervisión del túnel, deben definirse previamente el método de interfaz, las condiciones de activación y los permisos de control. Las acciones relacionadas con el cierre de carriles, la evacuación de personas o la parada de equipos deben mantener un paso de confirmación manual.
Grabación de Llamadas y Registros de Incidentes
El sistema de grabación almacena las llamadas importantes entre los teléfonos de campo, las consolas de despacho y los puestos de gestión. También registra el número llamante, el número llamado, la hora de la llamada, el estado de conexión, la duración de la llamada y el puesto del operador.
Los responsables pueden buscar los registros por nombre del túnel, número de teléfono, punto kilométrico, hora o número de incidente. Cuando un mismo incidente incluye varias llamadas, transferencias, emisiones y actualizaciones desde el terreno, los registros pueden ordenarse cronológicamente para reconstruir todo el proceso de respuesta.
Las grabaciones no se utilizan únicamente para revisar incidentes. También pueden servir para inspecciones de servicio, seguimiento de averías de equipos y confirmación de instrucciones operativas. Por ejemplo, los registros pueden mostrar cuándo recibió una tarea el equipo de mantenimiento, si se emitió una advertencia de tráfico y cuándo se informó de que el túnel estaba preparado para reabrirse.
Los periodos de conservación de las grabaciones, las ubicaciones de copia de seguridad, los permisos de búsqueda y las reglas de exportación deben configurarse de acuerdo con los procedimientos operativos del túnel. Los registros importantes deben protegerse frente a la eliminación o modificación por parte de cuentas de usuario ordinarias.
Fiabilidad e Implementación del Proyecto
Un sistema de comunicación para túneles de carretera debe funcionar de forma continua. Los túneles largos, grupos de túneles y corredores de transporte importantes pueden equiparse, según su nivel de gestión, con servidores de despacho redundantes, servidores de aplicaciones redundantes, anillos de fibra óptica, sistemas de alimentación UPS y alarmas de funcionamiento de red.
Si falla un equipo central, el dispositivo de reserva debe asumir los principales servicios de comunicación lo antes posible. Los datos de numeración, las configuraciones de los terminales y los archivos de grabación deben copiarse periódicamente para evitar que un único fallo de equipo provoque simultáneamente la pérdida de la configuración del sistema y de los registros históricos.
Antes de la puesta en servicio oficial, el proyecto debe comprobar el registro de terminales, la calidad de voz, las llamadas de línea directa, la respuesta automática, la transferencia de llamadas, la radiodifusión, la grabación y las alarmas de desconexión. Los equipos SIP también requieren la verificación de los códecs de audio, la transmisión DTMF, el control de llamadas y la interoperabilidad entre dispositivos de distintos fabricantes.
La instalación en campo debe incluir una comprobación final de los números de teléfono, las ubicaciones reales de montaje, las marcas de kilometraje y los nombres de los puntos en la plataforma. El centro de control solo podrá identificar correctamente la ubicación durante una emergencia cuando la información del terminal coincida con la ubicación física real.
Resultados Operativos Tras la Implementación
Después de la implementación, el túnel dispone de puntos fijos de llamada de emergencia a lo largo del recorrido, lo que permite que las personas presentes en el lugar se comuniquen con el centro de control desde un terminal cercano. Los operadores pueden identificar el sentido de circulación y el punto kilométrico a partir de la información de la llamada entrante, abrir la imagen de vídeo más cercana, contactar con el personal de respuesta adecuado y emitir instrucciones por radiodifusión.
La monitorización centralizada de los terminales facilita la detección de dispositivos fuera de línea y fallos de red. Al almacenar los registros de telefonía, radiodifusión y despacho bajo el mismo incidente, también se reduce la necesidad de recopilar manualmente datos de varios sistemas independientes durante las inspecciones de servicio o las revisiones de incidentes.
Becke Telcom puede configurar teléfonos industriales resistentes a la intemperie, teléfonos antideflagrantes, teléfonos de despacho SIP, consolas de despacho, servidores de despacho, gateways de voz, servidores de grabación y terminales de radiodifusión según la longitud del túnel, la distribución de los puntos, las condiciones ambientales y los recursos de red existentes. El sistema proporciona comunicaciones fijas y fiables para la operación diaria del túnel, el mantenimiento electromecánico y la respuesta ante emergencias.
