Los equipos de construcción de túneles suelen trabajar en áreas subterráneas, bocas de túnel, instalaciones temporales en el sitio y oficinas del proyecto. Las radios digitales pueden proporcionar una comunicación eficaz para los trabajadores dentro del túnel, pero las decisiones técnicas con frecuencia involucran a personas que no forman parte de la red de radio. Los ingenieros del proyecto pueden estar en la oficina del sitio, mientras que los diseñadores, especialistas en equipos u otros expertos externos pueden necesitar unirse por teléfono móvil o línea fija. Cuando estos recursos de comunicación operan de forma independiente, organizar una discusión técnica multipartita puede llevar más tiempo que la conversación real.

Una solución práctica es mantener la cobertura de radio existente y la red cableada, añadiendo al mismo tiempo una capa unificada de comando y despacho. Al conectar el sistema de radio del túnel, los teléfonos de oficina, las líneas PSTN y los puntos finales IP a través de comunicación basada en SIP, el proyecto puede crear una vía de comunicación entre los trabajadores de campo, los ingenieros del proyecto y los especialistas remotos sin reconstruir toda la red del sitio.

Por qué las Redes Separadas Ralentizan la Coordinación

La comunicación por radio es muy adecuada para la construcción de túneles porque el personal de campo puede comunicarse mientras se desplaza entre frentes de trabajo, áreas de equipos y zonas de construcción temporales. En muchos proyectos, ya se han desplegado repetidores de radio digitales para proporcionar una cobertura fiable a lo largo del área de construcción.

La limitación aparece cuando un problema requiere la participación de fuera de la red de radio. Un trabajador de la construcción puede informar de una condición geológica anómala, una falla de equipo o un problema técnico por radio, pero el ingeniero del proyecto puede estar usando un teléfono de oficina. Un especialista externo puede estar disponible solo a través de un teléfono móvil o línea telefónica fija.

Si el sistema de radio, el sistema telefónico de oficina y la red telefónica externa permanecen independientes, la información debe transferirse manualmente entre las personas. Una persona recibe el informe de campo, otra llama a la oficina del proyecto, y alguien más contacta al especialista externo. Durante problemas de construcción complicados, esta cadena de comunicación puede dificultar que todos escuchen la misma información al mismo tiempo.

Por lo tanto, el objetivo de la comunicación no es reemplazar la red de radio, sino conectar los sistemas que ya se están utilizando para que diferentes participantes puedan unirse al mismo proceso de despacho y consulta.

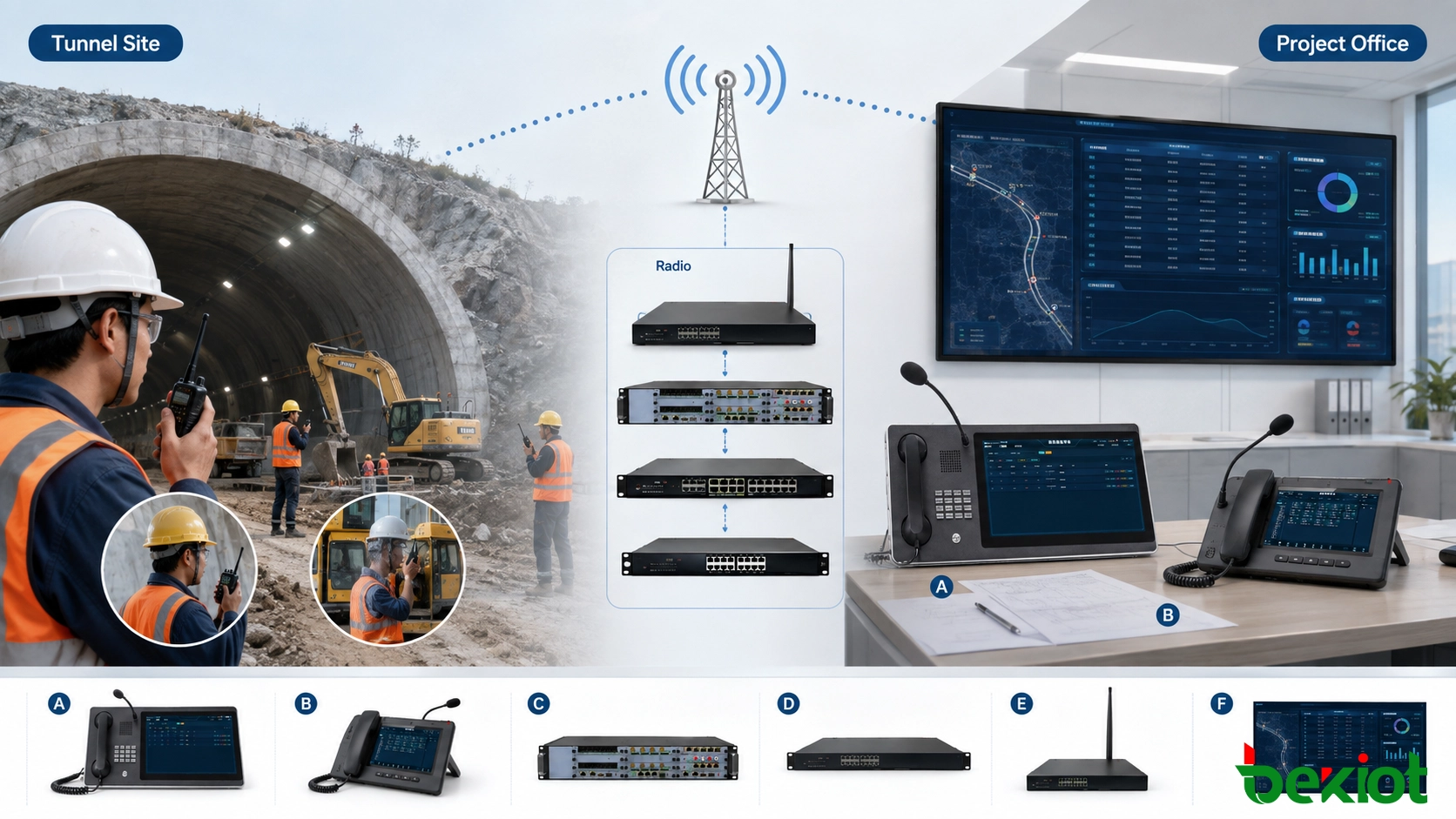

Construyendo Alrededor de los Recursos Existentes del Sitio

Un sistema de comunicación para la construcción de túneles puede aprovechar dos recursos de infraestructura que quizás ya estén disponibles en el sitio: la red existente de repetidores de radio digital y la red cableada entre el área de construcción y la oficina del proyecto.

En el sitio de construcción, el sistema de radio digital se conecta a la plataforma de comando y despacho a través de una interfaz de radio o puerta de enlace adecuada. El personal de campo continúa usando sus radios portátiles existentes, mientras que la plataforma de despacho obtiene acceso al grupo de comunicación por radio.

La oficina del proyecto puede mantener su entorno telefónico. Una centralita IP (IP-PBX) o plataforma de comunicación compatible puede conectar teléfonos analógicos, teléfonos IP y líneas telefónicas externas. Un conmutador de red proporciona conectividad IP para los terminales de comunicación de la oficina, mientras que el acceso PSTN permite que los participantes fuera de la red del proyecto se unan a través de servicios telefónicos ordinarios cuando sea necesario.

El lado de despacho de campo y la oficina del proyecto se interconectan entonces a través de la red IP existente del sitio. SIP proporciona un método de señalización común para equipos de comunicación IP compatibles y hace posible establecer comunicación a través de sistemas previamente separados.

Este enfoque es particularmente adecuado para proyectos de construcción donde la cobertura de radio y la infraestructura de red básica ya están operativas. En lugar de reemplazar las radios de campo o reconstruir las comunicaciones de oficina, el proyecto añade una capa de integración entre ellas.

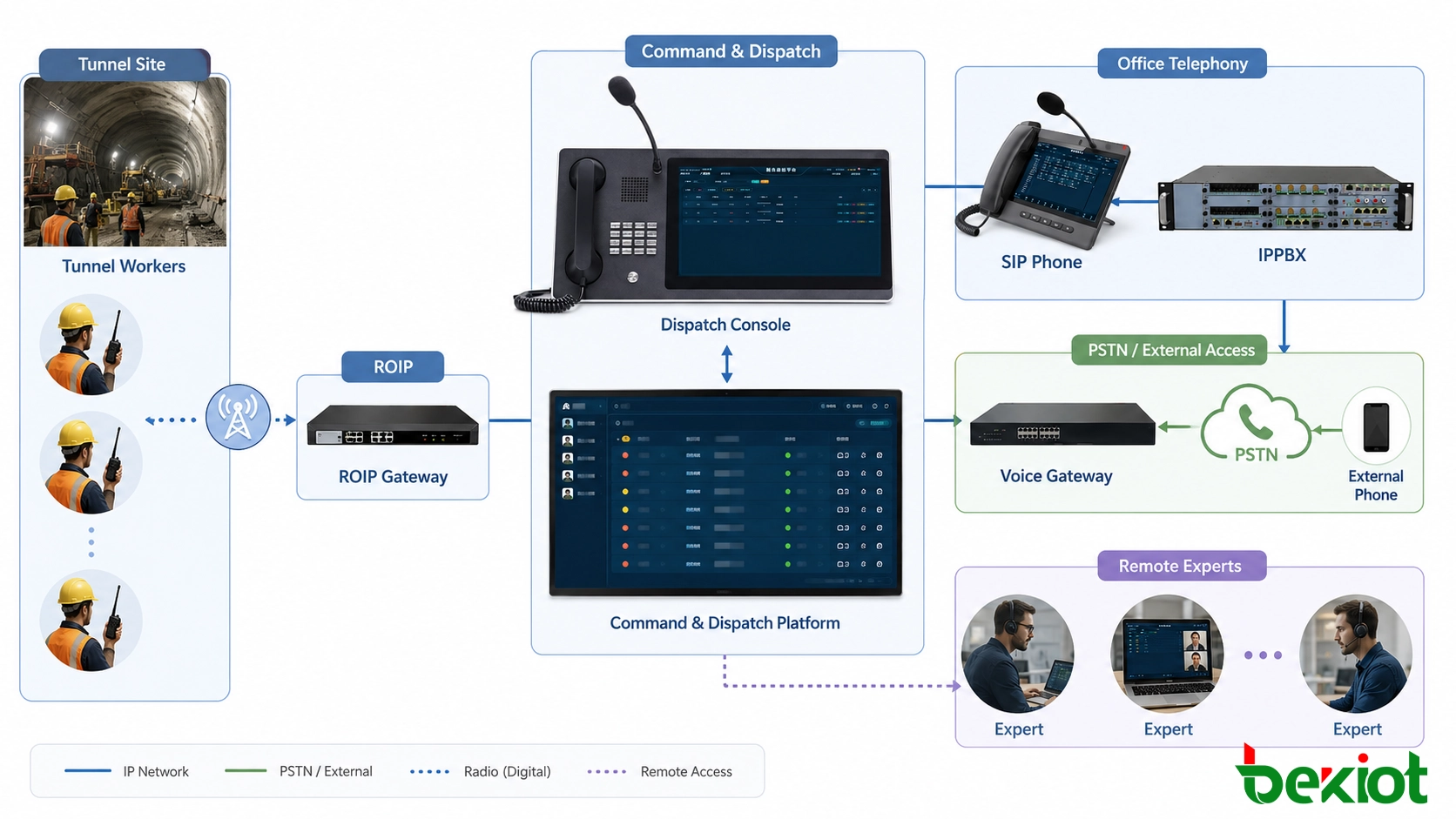

Cómo Funciona la Arquitectura Integrada

La arquitectura general se puede dividir en el lado de la comunicación de campo, la oficina del proyecto y los participantes externos.

Comunicación de Campo

Los trabajadores dentro y alrededor del túnel continúan comunicándose a través de radios portátiles digitales. Los repetidores de radio existentes mantienen la cobertura en toda el área de construcción. El sistema de radio está conectado a la plataforma de despacho para que los usuarios de radio puedan comunicarse con participantes fuera de su grupo de conversación original cuando estén autorizados por el despachador.

Comunicación en la Oficina del Proyecto

La oficina del proyecto conecta sus recursos telefónicos a través de la red de comunicación IP. Dependiendo de la infraestructura existente, estos recursos pueden incluir teléfonos analógicos, teléfonos SIP, extensiones de oficina y líneas telefónicas externas.

El despachador puede utilizar un terminal de despacho dedicado o una interfaz de despacho basada en navegador para ver los recursos de comunicación e iniciar llamadas. Esto crea una posición de operación central sin requerir que el personal de campo cambie su operación normal de radio.

Acceso para Expertos Externos

Los especialistas externos no necesitan necesariamente equipo de comunicación de túnel dedicado. Cuando PSTN o una conectividad telefónica externa adecuada esté disponible, los especialistas pueden participar utilizando teléfonos móviles o teléfonos fijos.

Esto es importante para la construcción de túneles porque las personas necesarias para resolver un problema técnico pueden estar distribuidas en diferentes ubicaciones. Los proveedores de equipos, ingenieros de diseño, especialistas en geotecnia u otro personal técnico pueden ser incorporados a la sesión de comunicación sin tener que viajar primero al sitio.

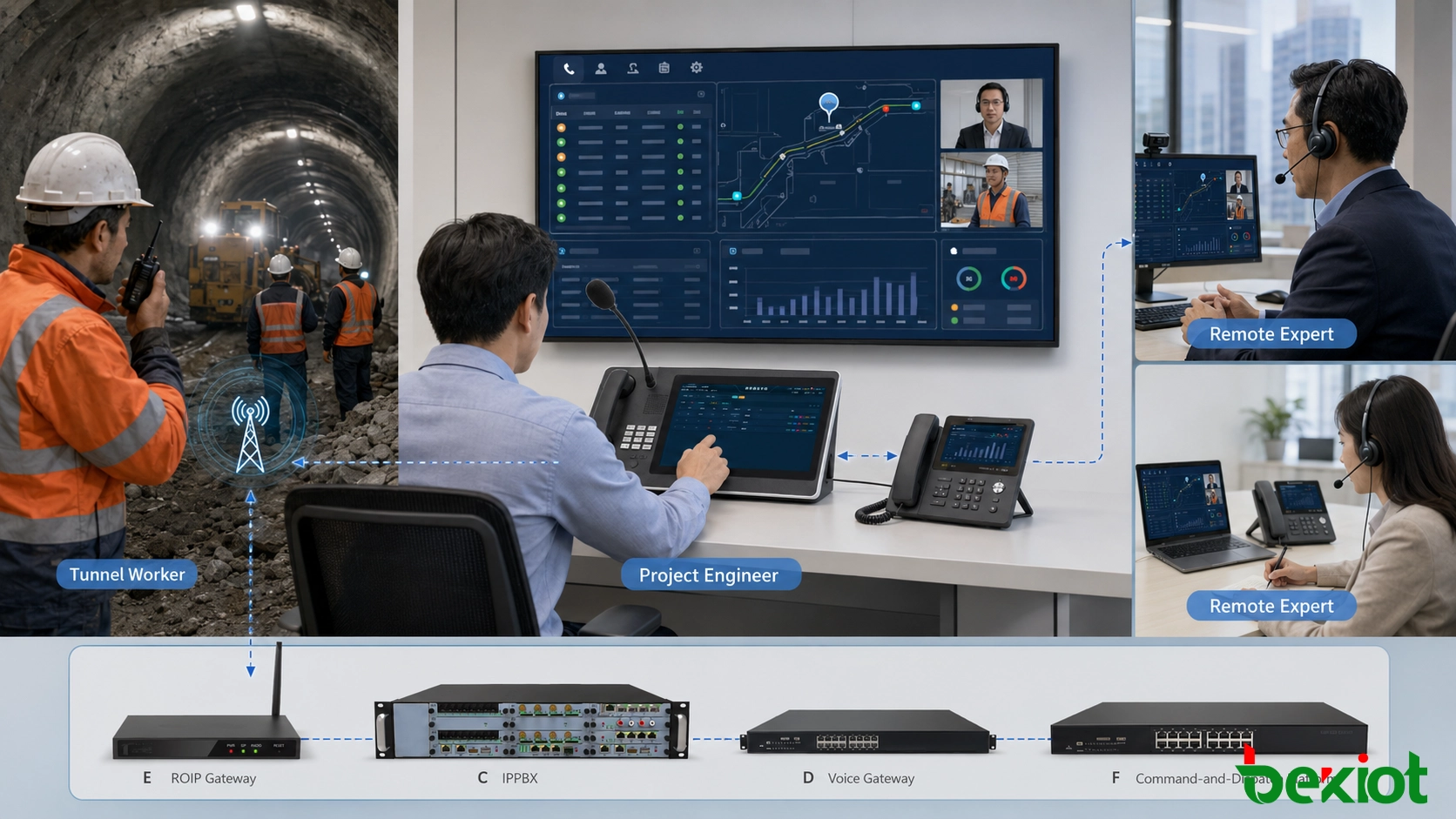

Del Informe de Campo a la Consulta con Expertos

El valor principal del sistema se hace evidente cuando un problema de construcción necesita discusión técnica inmediata.

Un trabajador de campo informa primero la situación a través de la radio portátil. Dado que el grupo de radio está conectado a la plataforma de despacho, el despachador o el ingeniero del proyecto pueden recibir la información sin establecer una vía de comunicación manual separada.

Si se requiere asistencia técnica adicional, el despachador puede contactar al personal de oficina correspondiente a través de sus extensiones o teléfonos SIP. Luego se pueden añadir expertos externos a través de conexiones telefónicas externas disponibles.

Los participantes pueden ser reunidos en la misma conferencia de voz para que la persona en el sitio del túnel, los ingenieros de la oficina del proyecto y los expertos remotos puedan discutir el problema directamente. El trabajador de campo puede describir la condición real, el personal del proyecto puede proporcionar información de construcción, y los especialistas pueden hacer preguntas sin depender del reenvío repetido de mensajes.

Este flujo de trabajo es especialmente útil cuando una decisión técnica depende de información que es difícil de resumir a través de varias llamadas intermedias. Mantener a los participantes en una sola sesión ayuda a reducir malentendidos y da a los expertos técnicos acceso directo al personal más cercano al problema.

La misma vía de comunicación también puede soportar la coordinación operativa. El despachador puede comunicarse con los grupos de radio de campo, el personal de oficina y los usuarios de teléfono externos desde una sola plataforma, en lugar de operar varios sistemas de comunicación no relacionados.

Despacho Unificado para Operaciones Diarias

Aunque la consulta técnica remota es un caso de uso importante, la plataforma de comunicación integrada también puede soportar la coordinación rutinaria de la construcción.

El personal de despacho puede utilizar un terminal dedicado o una interfaz Web para iniciar la comunicación con diferentes usuarios. En lugar de recordar a qué sistema de comunicación pertenece una persona, el despachador puede trabajar desde un entorno de comunicación unificado y seleccionar el grupo de campo requerido, la extensión de oficina o el usuario telefónico.

Esto es útil cuando se coordina el trabajo entre el túnel y la oficina del proyecto. El progreso de la construcción, la disposición de equipos, las tareas de mantenimiento y las instrucciones operativas temporales a menudo involucran a personas que utilizan diferentes terminales. La interconexión permite que estos usuarios se comuniquen sin crear una nueva red de comunicación para cada departamento.

La integración basada en SIP también proporciona al sistema una vía práctica de expansión. Se pueden añadir nuevos puntos finales IP compatibles según los requisitos del proyecto, mientras que se pueden utilizar puertas de enlace adecuadas donde los recursos de comunicación existentes necesiten permanecer en servicio.

El resultado es un sistema que combina la comunicación de campo existente con la capacidad de comando centralizada, en lugar de reemplazar un método de comunicación por otro.

Ventajas para Proyectos de Túneles

Una de las principales ventajas de esta arquitectura es la capacidad de reutilizar la infraestructura que ya ha sido desplegada. La cobertura de radio digital existente puede continuar sirviendo a los trabajadores del túnel, mientras que la red cableada entre el sitio de construcción y la oficina del proyecto se convierte en la red de transporte para el sistema de comunicación integrado.

Esto reduce la necesidad de una reconstrucción a gran escala del entorno de comunicación original. El proyecto no tiene que eliminar la infraestructura de radio que funciona simplemente para permitir la comunicación con usuarios de oficina o externos.

Una segunda ventaja es el despacho entre sistemas. Los usuarios de radio digital, los usuarios de teléfono analógico, los usuarios de teléfono externo y los usuarios de teléfono IP pueden participar en un proceso de comunicación coordinado, aunque sus terminales originales utilicen diferentes métodos de acceso.

Una tercera ventaja es la consulta multipartita más rápida. En lugar de retransmitir un informe de campo a través de varias llamadas separadas, el despachador puede organizar al personal relevante en una sola sesión de voz. Esto puede acortar la vía de comunicación entre el frente de construcción y los especialistas técnicos responsables de evaluar el problema.

La misma arquitectura también puede fortalecer la coordinación de emergencias. Si ocurre un incidente bajo tierra, el puesto de despacho puede comunicarse con el personal de radio de campo mientras contacta simultáneamente a la dirección del proyecto u otros recursos externos autorizados. Por lo tanto, el sistema soporta tanto la comunicación rutinaria de construcción como situaciones que requieren una coordinación más amplia.

Para proyectos de túneles donde ya existen recursos de radio y teléfono, el principio de diseño más importante es la interoperabilidad. El sistema debe conectar activos de comunicación útiles en lugar de crear otra red aislada junto a ellos.

Sistema Relacionado: Sistema de Comando y Despacho Becke

Planificación de la Implementación

Antes de la implementación, el proyecto debe identificar primero qué recursos de comunicación ya están disponibles. Esto normalmente incluye el área de cobertura de radio, la infraestructura de repetidores digitales, la red IP entre el túnel y la oficina, el entorno telefónico de la oficina y el acceso telefónico externo disponible.

Las interfaces de integración se pueden planificar entonces en torno a estos recursos existentes. La comunicación por radio debe conectarse sin afectar las operaciones de campo normales, mientras que los recursos SIP y telefónicos deben organizarse para que el personal de despacho pueda alcanzar a los usuarios requeridos de manera eficiente.

La conectividad de red entre el área de construcción y la oficina del proyecto también debe considerarse durante la planificación del sistema. Debido a que la solución original se basa en la red cableada existente para la comunicación entre ambas ubicaciones, la conectividad IP estable es una parte importante del despliegue general.

La organización de usuarios es igualmente importante. Los grupos de radio, las extensiones de oficina y los contactos externos deben organizarse según las responsabilidades reales de construcción, para que el despachador pueda identificar rápidamente a las personas necesarias para una consulta técnica o respuesta de emergencia.

La configuración final debe seguir los recursos de comunicación y los procedimientos de trabajo de cada proyecto de túnel, en lugar de utilizar una lista fija de equipos. El objetivo es crear una conexión práctica entre las operaciones de campo, la gestión del proyecto y el soporte técnico remoto.

Notas Finales

La comunicación en la construcción de túneles no siempre requiere una red completamente nueva. Cuando la cobertura de radio digital y la red del sitio ya están disponibles, un sistema unificado de comando y despacho puede conectar esos recursos con los teléfonos de oficina, la comunicación IP y los usuarios de teléfono externos.

La mejora clave es la propia vía de comunicación. Los trabajadores de campo pueden permanecer en su sistema de radio familiar, los ingenieros del proyecto pueden utilizar terminales de comunicación de oficina, y los especialistas remotos pueden participar a través del acceso telefónico convencional. Un despachador reúne a estos diferentes participantes cuando se requiere una discusión coordinada.

Al enlazar los sistemas existentes en lugar de operarlos por separado, los proyectos de túneles pueden establecer una comunicación más directa entre el sitio de construcción y los responsables de decisiones técnicas, mejorar la coordinación diaria y proporcionar un mecanismo más eficiente para manejar problemas técnicos u operativos urgentes.

Preguntas Frecuentes

¿Se puede expandir el sistema a medida que avanza el túnel?

Sí. La arquitectura de comunicación se puede extender a medida que avanza la construcción, siempre que la cobertura de radio de campo y la conectividad de red se ajusten para coincidir con las nuevas áreas de trabajo. La planificación de la expansión debe seguir el trazado real del túnel y las etapas de construcción.

¿Los expertos externos necesitan acceso a la red del proyecto?

No necesariamente. Si el proyecto proporciona una conectividad telefónica externa adecuada, los expertos autorizados pueden participar a través de servicios telefónicos móviles o fijos sin estar directamente conectados a la red de construcción interna.

¿Se pueden organizar diferentes contratistas por separado?

Sí. Los usuarios de comunicación se pueden agrupar según contratista, sección de trabajo, responsabilidad o rol operativo. Una agrupación adecuada ayuda al personal de despacho a contactar al equipo correcto sin involucrar a usuarios no relacionados.

¿Qué se debe verificar antes de la puesta en marcha?

La puesta en marcha debe verificar la comunicación entre usuarios de radio y usuarios de oficina, el acceso a llamadas externas, el funcionamiento de conferencias multipartitas, el acceso del despachador, la conectividad de red entre ubicaciones y la recuperación después de una interrupción temporal del enlace.
