Los sistemas de radio LMR, HF y VHF/UHF siguen siendo importantes en plantas industriales, redes de transporte, servicios públicos, operaciones de seguridad pública y comunicaciones de emergencia. El personal de campo puede depender de radios bidireccionales para las operaciones diarias, mientras que las salas de control, oficinas y centros de mando remotos utilizan cada vez más teléfonos SIP, sistemas IP PBX y plataformas de despacho basadas en software.
El desafío es que estos sistemas suelen funcionar de forma independiente. Los usuarios de radio se comunican dentro de una red RF, mientras que los usuarios de telefonía y los despachadores trabajan sobre una red IP. Una pasarela de radio SIP proporciona una interfaz entre ambos entornos, permitiendo que los canales de radio existentes sean accesibles desde sistemas de comunicación basados en SIP sin necesidad de sustituir la infraestructura de radio.
Una integración práctica implica mucho más que convertir audio analógico en paquetes IP. La pasarela también debe gestionar el audio de transmisión y recepción, el control PTT, la detección de portadora, los niveles de interfaz de radio y el funcionamiento semidúplex de los sistemas de radio convencionales.
¿Por Qué Conectar Sistemas de Radio a una Red SIP?
Un sistema de radio convencional normalmente se diseña alrededor de su propia área de cobertura. Un despachador puede utilizar una radio de control o una estación base, mientras que el personal de oficina utiliza un sistema telefónico independiente. Si intervienen varias instalaciones, cada sitio también puede mantener su propio equipo de radio y su propio puesto de despacho local.
Información de Producto Relacionada: Soluciones de Pasarela RoIP
Esto genera brechas de comunicación cuando un operador de la sala de control necesita contactar con usuarios de radio, cuando una oficina remota necesita acceder a un canal de radio local o cuando varios sistemas de radio deben supervisarse desde un único centro de despacho.
Conectar los recursos de radio a una red SIP permite ampliar los canales existentes más allá de su puesto de operación original. Según la arquitectura del sistema, se puede acceder a un canal de radio desde una consola de despacho, una extensión SIP, una IP PBX o un centro de control remoto a través de una red IP.
La propia red de radio no necesita modificarse. Las radios base, repetidores y radios de control existentes pueden seguir en servicio mientras la pasarela proporciona la conexión con la capa de comunicaciones IP.

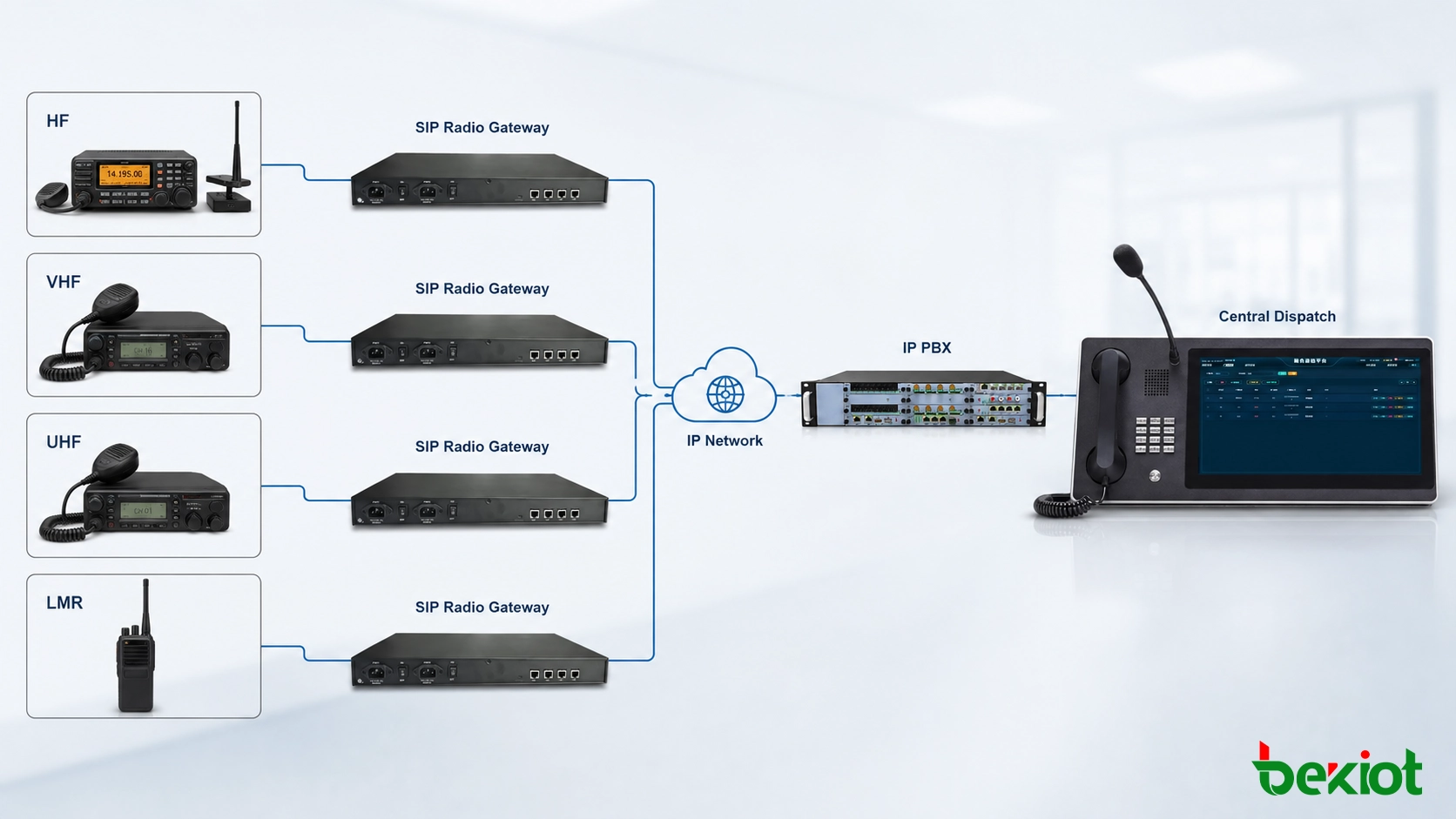

Arquitectura de la Pasarela de Radio SIP e Interfaces de Radio
Una pasarela de radio se sitúa entre dos sistemas que utilizan métodos de comunicación diferentes. El lado de radio normalmente depende de interfaces físicas de audio y control, mientras que el lado IP utiliza señalización y transmisión de voz basada en paquetes.
Audio RX y TX
La mayoría de las integraciones de radio requieren rutas de audio de recepción y transmisión separadas. Cuando una radio recibe una transmisión, el audio RX se entrega a la pasarela. La pasarela convierte la señal en audio digital y la envía a través de la red IP.
En la dirección opuesta, la voz recibida desde el sistema SIP o de despacho se convierte en una señal de audio compatible con la radio y se envía a la entrada de audio TX de la radio.
Las características eléctricas de estas interfaces deben comprobarse antes de la instalación. El nivel de audio, la impedancia, la puesta a tierra y si la interfaz es balanceada o no balanceada pueden afectar a la calidad de voz.
Control PTT
Una radio bidireccional normalmente no puede transmitir y recibir simultáneamente en el mismo canal. Antes de que el audio procedente del lado IP pueda transmitirse por RF, la radio debe ponerse primero en modo de transmisión.
La pasarela realiza esta operación mediante el control PTT. Dependiendo del equipo, el PTT puede utilizar un pin de control dedicado, un contacto de relé, GPIO o una interfaz E&M.
Cuando el despachador comienza a transmitir, la pasarela activa el PTT y aplica el audio TX a la radio. Cuando finaliza la transmisión, la pasarela libera el PTT y la radio vuelve al modo de recepción.
COR y COS
La pasarela también necesita determinar si el canal de radio está activo. Muchas radios base y móviles proporcionan salidas COR o COS que cambian de estado cuando se detecta una portadora válida o una señal recibida.
Esta información puede utilizarse para abrir la ruta de audio de recepción, indicar la actividad del canal en una consola de despacho o impedir que un operador transmita mientras el canal ya está ocupado.
GPIO, E&M y Control Serie
Las pasarelas de radio profesionales pueden ofrecer interfaces GPIO o E&M configurables para PTT, indicación de ocupado, alarmas y control externo. Algunas radios también proporcionan interfaces RS-232 u otras interfaces serie.
Cuando tanto la pasarela como la radio admiten los comandos necesarios, el control serie puede utilizarse para funciones como selección de canal, cambio de frecuencia o supervisión de estado. Estas capacidades dependen del modelo específico de radio y no deben darse por supuestas simplemente porque la pasarela admita SIP.

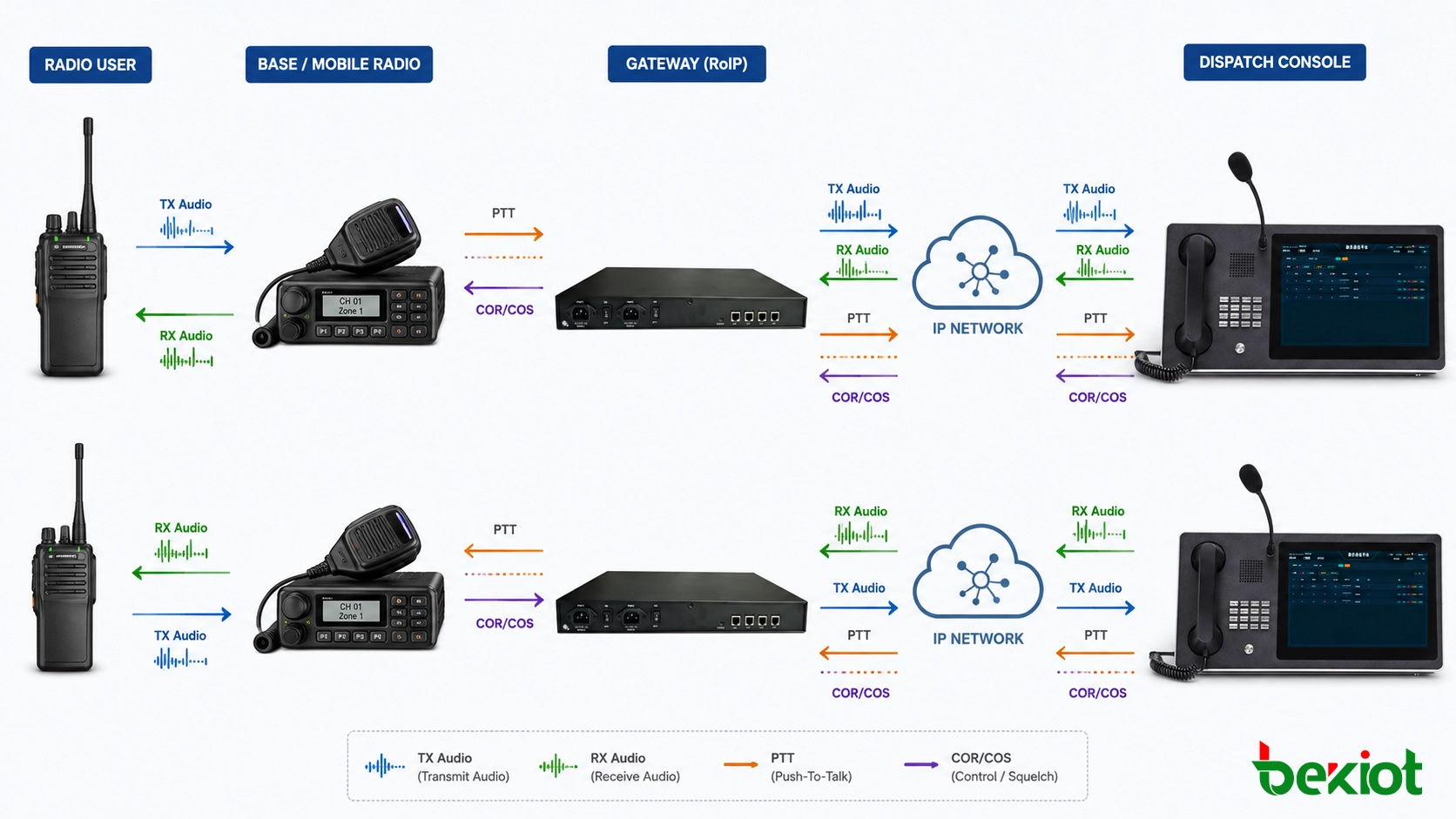

Cómo Funcionan el Audio de Radio y PTT sobre SIP e IP
SIP, el transporte de voz y el control de radio desempeñan funciones diferentes dentro de la misma ruta de comunicación.
SIP se utiliza para establecer y gestionar la sesión de comunicación entre puntos finales IP. La información de medios se negocia cuando se crea la sesión, mientras que la voz en tiempo real normalmente se transporta mediante RTP.
Códecs como G.711 PCMA o PCMU se utilizan habitualmente en entornos LAN y WAN gestionados donde existe suficiente ancho de banda y se requiere una interoperabilidad sencilla.
Las funciones específicas de radio, como PTT y COR, siguen siendo responsabilidad de la pasarela. SIP no sustituye directamente las interfaces eléctricas PTT ni las interfaces de detección de portadora de una radio. En su lugar, la pasarela traduce el estado operativo del sistema de comunicación IP en las acciones de control que necesita la radio.
Comunicación de Radio a IP
Cuando un usuario de campo transmite mediante una radio VHF, UHF u otra radio conectada, la radio receptora proporciona audio RX a la pasarela. Una señal COR o COS puede indicar simultáneamente que el canal está activo.
La pasarela procesa el audio y lo envía a través de la red IP a la consola de despacho, punto final SIP o plataforma de comunicación designada.
Comunicación de IP a Radio
Cuando un despachador responde, la pasarela primero activa el control PTT de la radio conectada. El audio procedente del lado IP se entrega después a la interfaz de audio TX y se transmite a través del canal de radio.
Después de que el operador libere el PTT, la pasarela elimina la orden de transmisión y devuelve el canal al modo de recepción.
PTT sobre IP Requiere una Lógica de Control Compatible
El control PTT no se implementa exactamente de la misma manera en todas las pasarelas de radio o sistemas de despacho.
Algunos sistemas de pasarela utilizan señalización de control interna entre unidades de pasarela. Otros exponen los canales de radio a un servidor SIP y gestionan el PTT mediante su propia lógica de aplicación. Una plataforma de despacho también puede comunicarse con la pasarela mediante una API dedicada o un protocolo de control específico del fabricante.
Por este motivo, la interoperabilidad debe comprobarse tanto a nivel de voz como de control. Un registro SIP correcto no garantiza automáticamente que el PTT, la indicación de canal ocupado o el control remoto de la radio funcionen correctamente con todas las plataformas de terceros.
Conexión de Sistemas de Radio LMR, HF y VHF/UHF
La arquitectura básica de la pasarela puede utilizarse con varios tipos de sistemas de radio, pero los requisitos reales de interfaz dependen del equipo de radio y no únicamente de la banda RF.
Integración de Radio LMR
Los sistemas Land Mobile Radio se utilizan ampliamente en instalaciones industriales, operadores de transporte, servicios públicos, organizaciones de seguridad y servicios de emergencia.
Una pasarela de radio SIP normalmente puede conectarse a una estación base LMR, una radio de control, una radio móvil u otra interfaz de radio adecuada. Las señales de voz y control se obtienen de la radio y se ponen a disposición del sistema de comunicación IP.
Este enfoque resulta especialmente útil cuando una organización desea conservar su infraestructura de radio existente pero trasladar el puesto de despacho a una ubicación centralizada o remota.
Para tecnologías de radio digital como DMR, P25 o TETRA, es importante distinguir entre la integración a nivel de audio y la integración a nivel de protocolo.
Si la pasarela se conecta mediante audio RX, audio TX, PTT y COR, puede proporcionar interoperabilidad de voz por radio, pero no obtiene automáticamente acceso a todas las funciones nativas de la radio digital.
Las identidades de abonado, grupos de conversación, señalización de emergencia, información GPS, control de cifrado y otras funciones digitales pueden requerir integración de protocolo o una interfaz dedicada proporcionada por el fabricante del sistema de radio.
Integración de Radio HF
La radio HF se utiliza habitualmente cuando la comunicación debe cubrir largas distancias o mantenerse disponible cuando las redes celulares y de comunicación terrestre son limitadas. Entre sus aplicaciones se incluyen instalaciones industriales remotas, comunicaciones marítimas, redes de emergencia e infraestructuras aisladas.
Una pasarela de radio permite que un transceptor HF permanezca cerca de su sistema de antena mientras el operador trabaja desde un centro de control remoto.
La voz y el control PTT pueden transmitirse entre ambos lugares mediante una red IP. Si la radio HF dispone de una interfaz de control remoto compatible, también pueden estar disponibles funciones como la selección de canal o frecuencia.
Integración de Radio VHF y UHF
Los sistemas VHF y UHF se utilizan con frecuencia para comunicaciones locales en fábricas, minas, puertos, ferrocarriles, aeropuertos, instalaciones de servicios públicos y grandes campus.
Una pasarela conectada a la radio base o de control puede extender el canal a la red IP, de modo que el despachador no tenga que permanecer físicamente junto al equipo de radio.
Cuando intervienen varios sitios o canales, también pueden presentarse múltiples recursos de radio en una única estación de trabajo de despacho, reduciendo la necesidad de disponer de radios de control independientes en el puesto del operador.
Arquitecturas Comunes de Implementación de Pasarelas de Radio SIP
De Radio a Teléfono SIP
En una implementación relativamente sencilla, una pasarela de radio puede registrarse en una IP PBX y asignársele una cuenta SIP o una extensión.
Los usuarios SIP autorizados pueden acceder al canal de radio conectado de acuerdo con las reglas de enrutamiento y control configuradas en el sistema.
Esta configuración resulta útil cuando supervisores, personal de mantenimiento o personal de seguridad solo necesitan acceder ocasionalmente a la red de radio y no requieren una consola de despacho completa.
De Radio a Consola de Despacho
Las instalaciones de sala de control normalmente requieren más de un recurso de comunicación. El operador puede necesitar supervisar varios canales de radio mientras también gestiona extensiones SIP, llamadas de emergencia o conexiones telefónicas externas.
Una plataforma de despacho puede presentar estos recursos mediante una única interfaz de operador, permitiendo al despachador seleccionar el canal de radio necesario y controlar el PTT sin utilizar un micrófono o una radio de control independiente para cada red.
Radio Remota sobre WAN
La radio y el despachador no tienen que estar ubicados en el mismo sitio. Una radio base puede instalarse donde la cobertura de la antena sea mejor, mientras que su pasarela conecta la radio con un centro de despacho remoto mediante una WAN privada, VPN, red de fibra óptica, enlace de microondas u otra conexión IP adecuada.
Esta arquitectura es útil para sitios de radio no atendidos, instalaciones industriales distribuidas y redes de comunicación que cubren una gran área geográfica.

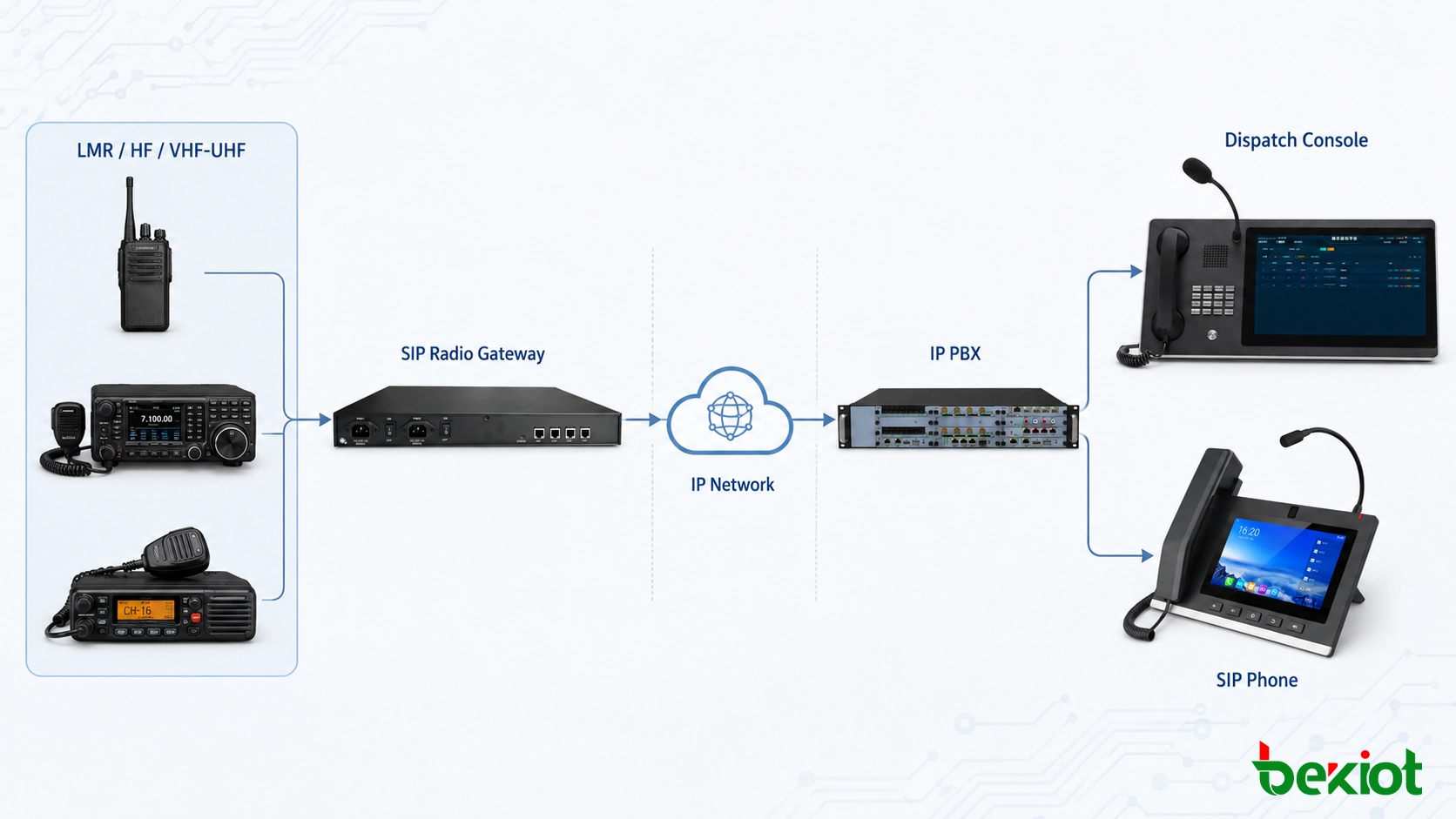

Varias Redes de Radio en una Sola Plataforma de Despacho
Algunas organizaciones operan varios sistemas de radio independientes. Una instalación puede utilizar VHF para mantenimiento, UHF para seguridad y HF como método de comunicación de respaldo de larga distancia.
Cada radio puede conectarse mediante un canal de pasarela adecuado y entregarse al mismo entorno de despacho a través de IP.
Las redes RF permanecen independientes, pero los operadores pueden acceder a ellas desde una interfaz de control común.
Qué Comprobar Antes de Implementar una Pasarela de Radio SIP
La mayoría de los problemas de integración de radio se deben a incompatibilidades de interfaz, lógica de control o condiciones de red, y no al propio registro SIP. Por ello, deben comprobarse tanto el equipo de radio como el entorno de red antes de la instalación.
Compatibilidad de la Interfaz de Radio
Confirme que la radio proporciona conexiones adecuadas de audio RX, audio TX, PTT y, cuando sea necesario, COR o COS.
La distribución de pines del conector de accesorios, el voltaje de audio, la impedancia y la lógica de control deben verificarse con la documentación de la radio. Normalmente es preferible realizar la integración mediante un conector dedicado de accesorios o de sistema en lugar de utilizar conexiones de micrófono y altavoz.
PTT y Detección de Portadora
El PTT puede funcionar como activo alto, activo bajo, contacto seco, relé, GPIO o control E&M. La pasarela debe configurarse para coincidir con la radio.
También debe comprobarse la polaridad de COR o COS. Una configuración incorrecta puede hacer que un canal de radio aparezca permanentemente activo o impedir que la pasarela reconozca el tráfico de radio entrante.
Ajuste del Nivel de Audio
Los niveles de audio TX y RX deben comprobarse durante la puesta en servicio utilizando tráfico de radio normal. Un nivel excesivo puede producir distorsión, mientras que un nivel insuficiente puede generar una voz débil o difícil de entender.
También deben considerarse los bucles de tierra, el aislamiento eléctrico y las conexiones balanceadas o no balanceadas cuando la radio y la pasarela estén instaladas en racks diferentes o alimentadas por fuentes separadas.
Latencia, Jitter y QoS
El despacho por radio es sensible al retardo porque los operadores cambian frecuentemente entre los estados de recepción y transmisión. Una latencia elevada de red puede hacer que las conversaciones resulten poco naturales y puede provocar que se corte el inicio de una transmisión.
Por ello, una ruta de red estable, una configuración adecuada de QoS y unos ajustes apropiados del búfer de jitter son importantes, especialmente cuando las pasarelas funcionan a través de una WAN.
Servidor SIP y Enrutamiento de Llamadas
El diseño del sistema debe determinar si la pasarela se comunica directamente con una plataforma de despacho o si se registra en una IP PBX o un servidor SIP.
En implementaciones basadas en PBX, pueden asignarse cuentas SIP o extensiones a canales de radio individuales para que los permisos de acceso y el enrutamiento de llamadas puedan gestionarse junto con otros puntos finales de comunicación.
Seguridad y Fiabilidad de la Red
Cuando el tráfico de radio atraviesa redes remotas o no confiables, deben considerarse conjuntamente las reglas del firewall, el comportamiento NAT y las rutas de medios RTP.
Pueden utilizarse VPN, señalización SIP cifrada, RTP seguro u otros métodos de protección cuando sean compatibles con los equipos y requeridos por el proyecto.
Las instalaciones críticas también deben considerar alimentación redundante, rutas de red de respaldo y funcionamiento local de la radio en caso de que la red IP o la plataforma central de comunicaciones no estén disponibles.
Preguntas Frecuentes sobre la Integración de Pasarelas de Radio SIP
¿Cuál es la diferencia entre una Pasarela de Radio SIP y una Pasarela RoIP?
RoIP Gateway es un término más amplio para equipos que transfieren voz de radio e información de control relacionada a través de una red IP. Una pasarela de radio SIP proporciona específicamente conectividad SIP para que los recursos de radio puedan interactuar con servidores SIP, sistemas IP PBX, teléfonos SIP o plataformas de despacho compatibles.
Muchas pasarelas profesionales admiten tanto SIP como otros métodos de comunicación RoIP, por lo que ambos términos pueden solaparse en aplicaciones prácticas.
¿Puede un Teléfono SIP Comunicarse con una Radio VHF o UHF?
Sí. Se requiere una pasarela de radio adecuada entre la red SIP y la radio. La pasarela se encarga de la conversión de voz y del control PTT necesario para poner la radio en modo de transmisión.
¿Puede Utilizarse una Misma Pasarela con Radios HF, VHF y UHF?
La banda de frecuencia por sí sola no determina la compatibilidad. Los factores más importantes son la interfaz de audio de la radio, las señales de control, las características eléctricas y cualquier requisito de control remoto.
Si una radio proporciona interfaces compatibles de audio RX, audio TX y PTT, puede conectarse a una pasarela de radio adecuada independientemente de si opera en HF, VHF o UHF.
¿SIP Transmite Directamente la Señal PTT de la Radio?
No necesariamente. SIP gestiona la sesión de comunicación, mientras que la pasarela gestiona la relación entre el estado de comunicación IP y el control físico PTT requerido por la radio.
La implementación de PTT puede utilizar GPIO, E&M, contactos de relé, control serie o señalización específica de la pasarela según el equipo.
¿Pueden las Radios DMR, P25 o TETRA Conectarse a un Sistema SIP?
Sí, pero las funciones disponibles dependen de cómo esté conectada la radio.
Una conexión de audio y PTT puede proporcionar interoperabilidad básica de voz. Las funciones nativas como ID de radio, grupos de conversación, señalización de emergencia, ubicación o cifrado normalmente requieren una interfaz más profunda a nivel de protocolo.
¿Pueden Grabarse Juntas las Comunicaciones de Radio y las Llamadas SIP?
Sí. Una vez que el audio de radio está disponible dentro del entorno de comunicación IP, una plataforma de grabación compatible puede registrar de forma centralizada las comunicaciones de radio y telefonía. El método de grabación depende de la pasarela de radio, la plataforma SIP y la arquitectura general de despacho.
Una implementación bien diseñada de una pasarela de radio SIP permite a las organizaciones conservar su infraestructura existente de radio LMR, HF, VHF y UHF mientras amplían estos recursos de comunicación hacia redes IP modernas. La clave está en verificar la interfaz de radio, la lógica de PTT y control de portadora, los niveles de audio y las condiciones de red, en lugar de tratar la integración de radio como una simple tarea de registro SIP.
