Las plataformas petrolíferas marinas, las plataformas de procesamiento de gas natural y otras instalaciones energéticas en alta mar operan lejos de la costa, con equipos de comunicación expuestos continuamente a la salinidad, la humedad, los fuertes vientos, la lluvia y el ruido persistente de la maquinaria. Algunas áreas de producción también pueden contener gases inflamables u otros medios peligrosos. Cuando se producen fallos en los equipos, fugas de gas, incendios, lesiones al personal o condiciones climáticas severas, el personal de campo necesita una forma fiable de contactar con la sala de control, mientras que los operadores deben poder enviar instrucciones de despacho e información de emergencia a las cubiertas de producción, áreas de equipos, helipuertos y zonas de evacuación.

Por esta razón, el diseño de un sistema telefónico de emergencia para plataformas marinas no debe centrarse únicamente en el grado de protección de los terminales individuales. El tipo de terminal, la ubicación de instalación, la idoneidad para áreas peligrosas, la notificación en entornos de alto ruido, la integración con el despacho, la coordinación con la megafonía, la arquitectura de red y la alimentación de emergencia deben planificarse en torno a las condiciones operativas reales de la plataforma.

Requisitos de Comunicación en Entornos Marinos

Los terminales de comunicación instalados en plataformas marinas están expuestos a tensiones ambientales significativamente más severas que las que enfrentan los equipos de interior ordinarios. La sal, la humedad, el viento, la lluvia y las vibraciones pueden afectar continuamente la carcasa del teléfono, el auricular, el teclado, el altavoz, los elementos de fijación, los terminales de cableado y las entradas de cable. Por lo tanto, la selección de terminales debe comenzar con el área de instalación real y el entorno operativo.

Salinidad y Corrosión a Largo Plazo

El aire cargado de sal depositado en las superficies de los equipos puede acelerar la corrosión de los componentes metálicos, los conectores y los puntos de cableado expuestos. Por lo tanto, los teléfonos instalados en cubiertas abiertas, pasarelas, entradas a áreas de equipos y otras ubicaciones exteriores deben seleccionarse prestando atención a la resistencia a la corrosión de la carcasa, la estructura de sellado, la protección de las entradas de cable y el funcionamiento prolongado en exteriores.

Las prácticas de instalación son igualmente importantes. Las entradas de cable y los puntos de conexión no deben ubicarse donde pueda acumularse agua o donde estén expuestos continuamente a la lluvia directa o a la salpicadura del mar. Los soportes de montaje, los pernos y otras piezas metálicas expuestas también requieren una protección adecuada contra la corrosión para entornos marinos.

Cómo Afecta el Viento Fuerte a la Comunicación por Voz

Los helipuertos, las cubiertas exteriores y las áreas de trabajo elevadas pueden estar expuestos a un ruido de viento persistente. En comparación con la comunicación completamente en manos libres, un teléfono industrial fijo con auricular puede ayudar a reducir la distancia entre la boca del usuario y el micrófono, mejorando la captación de voz y el rendimiento auditivo en condiciones de viento.

La ubicación del teléfono también debe tener en cuenta la usabilidad por parte del operador. El personal que lleva cascos de seguridad y guantes industriales debe poder levantar el auricular, marcar y colgar fácilmente. Siempre que sea práctico, deben evitarse las ubicaciones donde el flujo de aire fuerte sopla directamente hacia el micrófono.

Protección de Ingreso y Protección contra Explosiones

Las diferentes áreas de una plataforma marina presentan diferentes requisitos ambientales y de seguridad. Las ubicaciones exteriores no peligrosas están expuestas principalmente a la salinidad, la lluvia, la humedad y el estrés mecánico, lo que hace que los teléfonos industriales resistentes al agua sean adecuados para muchas de estas posiciones. Las áreas de procesamiento de petróleo y gas, algunas salas de bombas seleccionadas y otras zonas peligrosas clasificadas requieren terminales de comunicación diseñados para los requisitos aplicables de áreas peligrosas.

Los grados de protección de ingreso describen la eficacia con la que una carcasa resiste la entrada de agua y partículas sólidas, mientras que la protección contra explosiones aborda la operación segura de los equipos en atmósferas potencialmente explosivas. Estos requisitos resuelven problemas diferentes y deben revisarse de forma independiente durante el diseño del sistema y la selección de equipos.

Producto Relacionado: Teléfono Industrial Resistente al Agua Becke

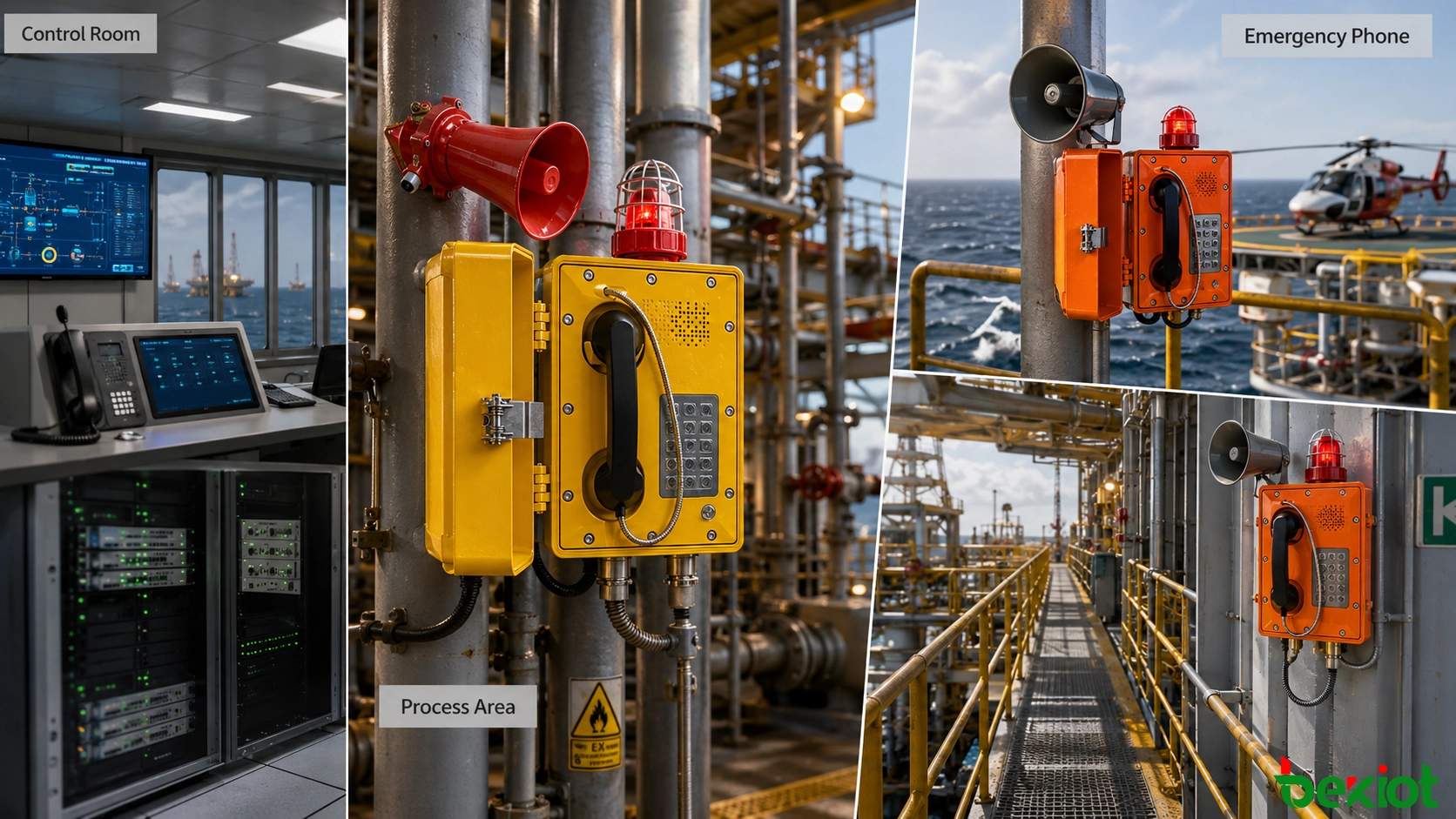

Planificación de Puntos de Comunicación por Área

Las plataformas marinas son estructuras compactas, pero las condiciones operativas, la actividad del personal y los requisitos de comunicación varían considerablemente entre zonas. Por lo tanto, la sala de control, la cubierta de producción, las salas de equipos, el helipuerto y las áreas de evacuación no deberían utilizar todas la misma configuración de terminal. Los puntos de comunicación se planifican mejor según la función de trabajo y el riesgo ambiental.

La planificación de los puntos de comunicación también debe reflejar los movimientos del personal y las rutas de evacuación de emergencia. Después de que ocurra una anomalía en el equipo, los operadores deben poder llegar a un punto de comunicación sin cruzar a un área de mayor riesgo. Las zonas de equipos remotos, los puntos de reunión y los puntos de evacuación también deben mantener un acceso de comunicación fijo claramente identificado.

En comparación con simplemente instalar teléfonos a distancias uniformes, ubicarlos alrededor de puestos de trabajo críticos, entradas a áreas de equipos, puntos de reunión del personal y rutas de evacuación refleja mejor las necesidades operativas reales de las instalaciones marinas.

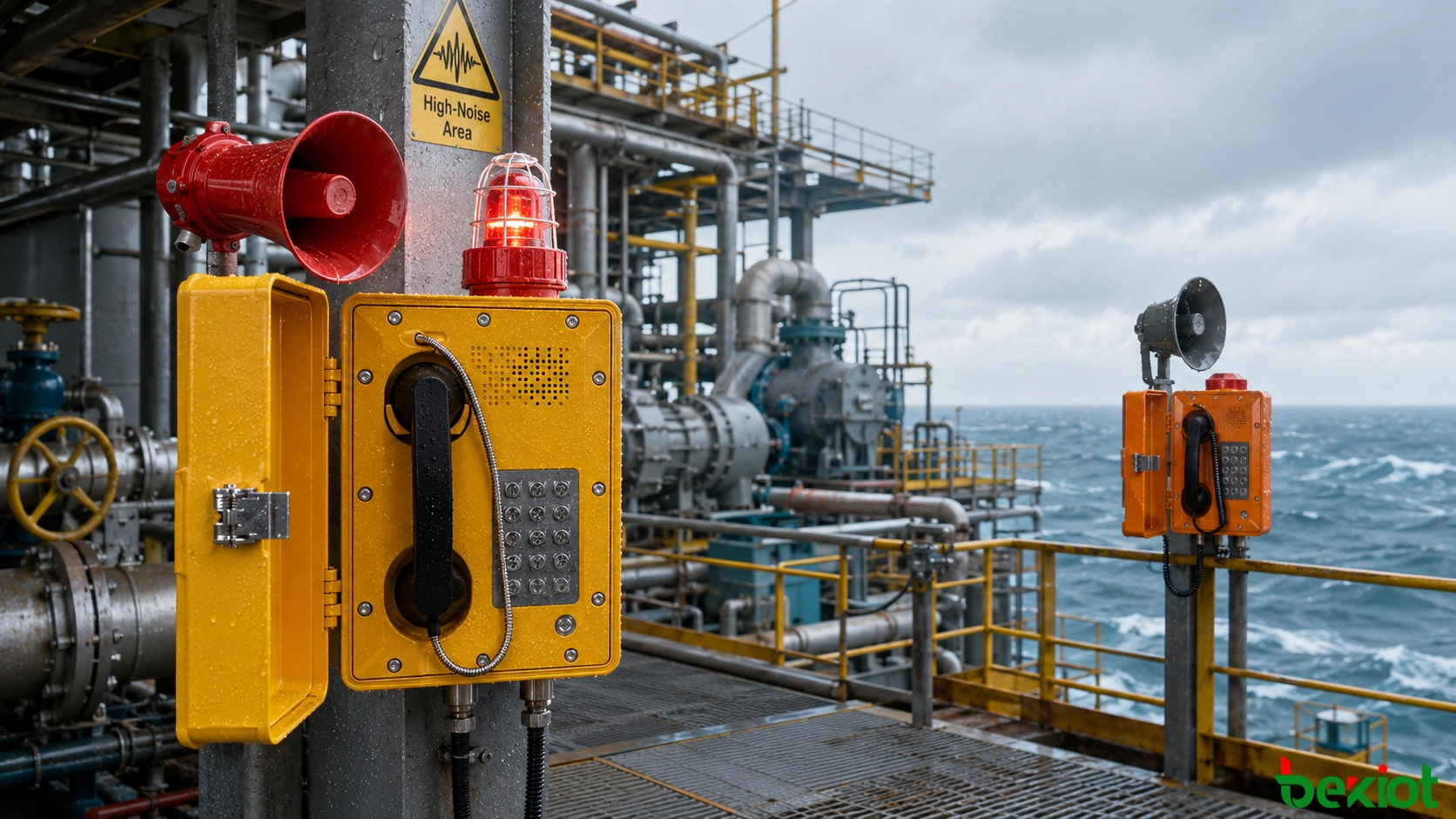

Mejora de la Percepción de Llamadas en Áreas Ruidosas

Las áreas de compresores, las salas de generadores, las estaciones de bombeo y las ubicaciones que contienen maquinaria rotativa grande pueden estar expuestas a un ruido de fondo continuamente alto. Un teléfono estándar todavía puede realizar y recibir llamadas, pero su tono de llamada puede quedar enmascarado por el ruido de la maquinaria, impidiendo que el personal note una llamada entrante de la sala de control.

En estas áreas, los teléfonos fijos pueden complementarse con altavoces de bocina y dispositivos de alarma audibles y visuales según el entorno acústico real. Cuando la sala de control inicia una llamada o una notificación de emergencia, la cobertura de sonido adicional y la indicación visual pueden atraer la atención del personal cercano, que luego puede usar el teléfono fijo más cercano para la confirmación bidireccional.

Los teléfonos fijos, los altavoces de bocina y las alarmas visuales realizan funciones diferentes. El teléfono admite la comunicación punto a punto y la retroalimentación de campo, la bocina extiende la cobertura audible y la alarma visual complementa la notificación audible cuando el ruido de fondo es demasiado alto.

Las áreas de producción que contienen múltiples equipos también pueden dividirse en grupos de comunicación, como zonas de compresores, bombas o carga. Durante un evento anormal, la sala de control puede contactar directamente con el área requerida en lugar de marcar posiciones individuales una por una.

Acceso al Despacho y Diseño de Red

Una vez que los teléfonos de campo están conectados a una plataforma de despacho unificada, la sala de control puede organizar los recursos de comunicación por área de la plataforma, unidad de producción y función de trabajo, en lugar de depender de números de extensión independientes. Las cubiertas de producción, las salas de bombas, las áreas de compresores, los espacios de maquinaria, los helipuertos y las zonas de vivienda pueden representarse en un directorio de comunicación claro.

Gestión Centralizada de Terminales de Campo

Dentro de los permisos de usuario asignados, los operadores de despacho pueden realizar llamadas individuales, transferencias, captura de llamadas, conferencias y llamadas grupales. Durante un incidente, las posiciones relevantes, el personal de mantenimiento y los coordinadores de emergencia pueden colocarse en un grupo de comunicación temporal, reduciendo los retrasos causados por la comunicación secuencial entre departamentos.

El sistema también puede retener la hora de la llamada, los números de origen y destino, la duración de la llamada y los archivos de grabación para la inspección de turnos, la investigación de fallos y la revisión de incidentes. Los registros de grabación deben permanecer asociados con la extensión relevante, el puesto de trabajo y la hora del evento para que puedan recuperarse de manera eficiente más adelante.

Despliegue IP para Nuevas Plataformas

Para plataformas de nueva construcción con Ethernet industrial y fibra óptica troncal, los teléfonos SIP, los servidores de despacho y los servicios de voz relacionados pueden planificarse como parte de la red de comunicación IP. Los terminales de campo se conectan a través de la red de la plataforma, mientras que la numeración, los permisos de usuario y el estado de los terminales se mantienen de forma centralizada en la sala de control.

Una arquitectura basada en SIP también simplifica la interconexión con sistemas IP PBX, plataformas de grabación y otros recursos de voz IP basados en estándares, lo que la hace adecuada para plataformas donde los nodos de comunicación pueden seguir expandiéndose.

Preservación de Recursos Analógicos Existentes

Algunas plataformas en funcionamiento todavía dependen de teléfonos analógicos y cableado de cobre existente. Si estas líneas permanecen estables y el cableado completo aumentaría la dificultad de construcción, el tiempo de inactividad o el costo del proyecto, se pueden utilizar puertas de enlace de voz para conectar terminales analógicos a una plataforma de despacho IP más nueva.

Los teléfonos analógicos existentes continúan utilizando sus líneas de acceso originales, mientras que la puerta de enlace de voz realiza la conversión de interfaz entre el lado analógico y la red SIP. El servidor de despacho maneja entonces la numeración, la conmutación, las funciones de despacho y la grabación de manera centralizada.

Este enfoque preserva los activos de comunicación que aún tienen valor operativo al tiempo que introduce gradualmente la gestión centralizada y basada en IP, lo que lo hace adecuado para actualizaciones por fases en plataformas que deben permanecer en servicio.

Coordinación de Teléfonos con Megafonía y Alarmas

Las emergencias en alta mar a menudo requieren tanto confirmación punto a punto como notificación en un área más amplia. Los teléfonos fijos son adecuados para la comunicación bidireccional entre las posiciones de campo y la sala de control, mientras que los sistemas PAGA o de megafonía distribuyen información en áreas más grandes. Las alarmas audibles y visuales ayudan a atraer la atención del personal que trabaja en entornos de alto ruido.

Por ejemplo, si el personal de campo identifica una fuga de gas, puede usar un teléfono fijo cercano para informar a la sala de control sobre el área exacta, la ubicación del equipo y las condiciones iniciales. Después de verificar la información, la sala de control puede activar el anuncio o alarma de área apropiada según el procedimiento de emergencia, mientras notifica a los equipos de mantenimiento, extinción de incendios, médicos y otros equipos relevantes.

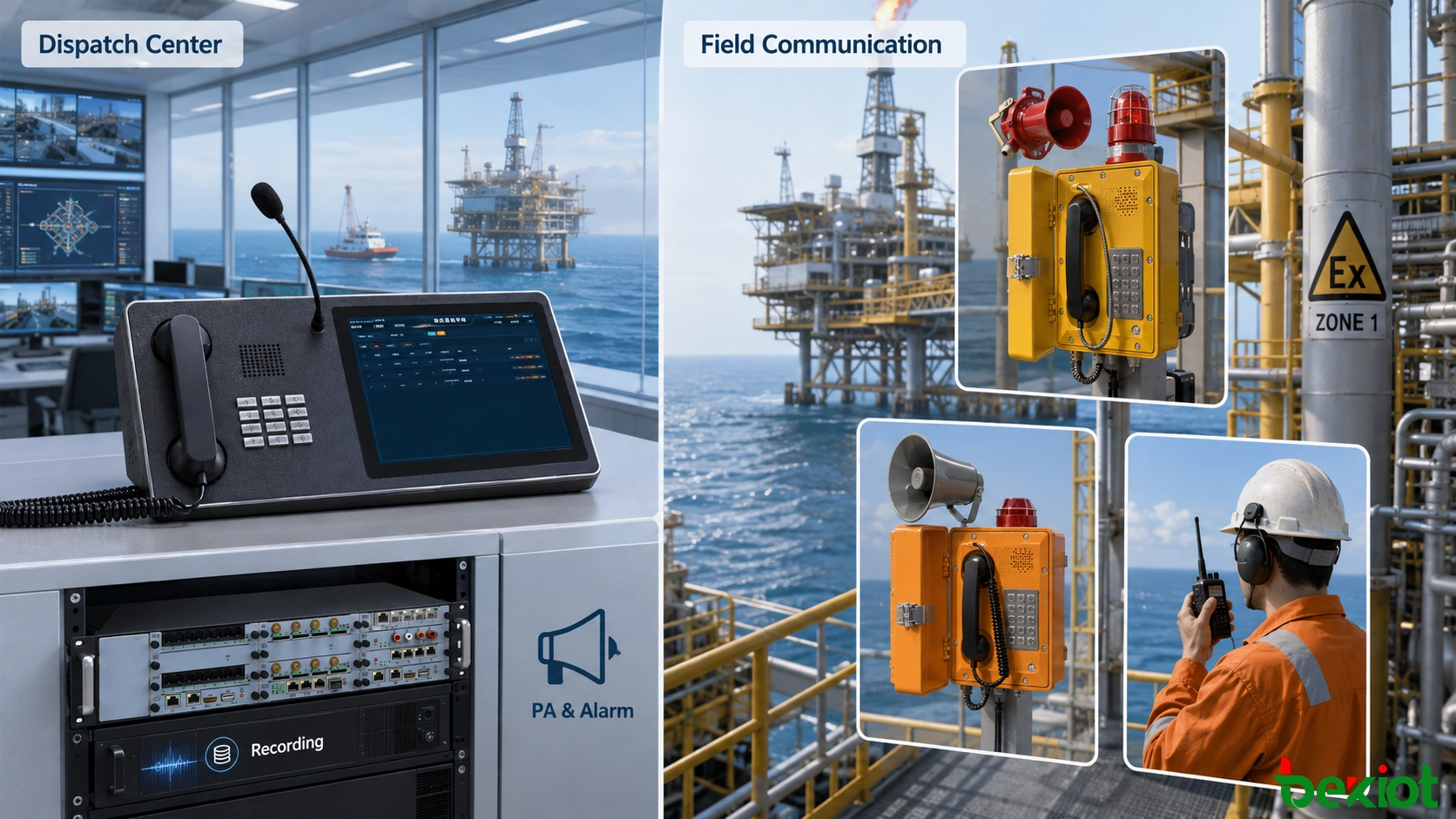

A nivel de sistema, los teléfonos industriales y a prueba de explosiones pueden conectarse al servidor de despacho a través de la red IP de la plataforma o de las líneas existentes. La posición de despacho en la sala de control gestiona la comunicación de voz mientras coordina con los sistemas de megafonía, alarma y grabación. Cada subsistema conserva su propia función, pero el proceso de comunicación de emergencia se organiza de forma centralizada.

Esta división de responsabilidades reduce la necesidad de que la información se transmita manualmente entre sistemas separados. Los teléfonos apoyan la confirmación de la situación, la megafonía maneja la notificación más amplia, los dispositivos de alarma refuerzan la conciencia de campo y el sistema de grabación preserva el historial de comunicaciones.

Fiabilidad en Toda la Cadena de Comunicación

Debido a que las plataformas marinas están lejos de la costa, el mantenimiento y el apoyo externo pueden ser más difíciles después de los fallos de los equipos. Por lo tanto, la fiabilidad de la comunicación de emergencia debe cubrir los terminales, las redes, los servidores, los equipos de conmutación y los sistemas de alimentación, en lugar de juzgarse únicamente por el nivel de protección de la carcasa del teléfono.

Reducción de Puntos Únicos de Fallo en la Red

Dependiendo del tamaño de la plataforma y de los requisitos de fiabilidad, la red troncal de comunicación puede utilizar anillos de Ethernet industrial, enlaces duales u otras topologías redundantes. Un fallo de un cable local o de un dispositivo de red no debería provocar que toda un área de producción pierda la comunicación con la sala de control.

También deben revisarse los límites reales de fallo de los servidores de despacho y los equipos de conmutación central. Dos servidores que aún dependen del mismo circuito de alimentación, nodo de conmutación o enlace ascendente siguen compartiendo un punto único de fallo significativo.

Alimentación de Emergencia para Equipos de Comunicación Críticos

Los servidores de despacho, los conmutadores centrales, las puertas de enlace de voz y los terminales de comunicación críticos deben incorporarse al diseño de UPS o alimentación de emergencia de la plataforma. Durante un corte de alimentación local, la comunicación básica entre la sala de control, las áreas de producción críticas y las zonas de evacuación debe permanecer disponible durante el período requerido.

Mantenimiento de Múltiples Métodos de Comunicación

Los teléfonos fijos proporcionan ubicaciones claramente definidas, una operación sencilla y no dependen de que el personal lleve un terminal móvil. Sin embargo, la comunicación de emergencia en alta mar no debe depender de un único método. Los teléfonos fijos, la comunicación por radio, el PAGA, las alarmas audibles y visuales, y otros sistemas de comunicación disponibles pueden complementarse entre sí y reducir el impacto de un fallo en cualquier red o dispositivo.

La Instalación en Campo Determina la Usabilidad

Los parámetros y las ubicaciones definidos durante la etapa de diseño deben validarse nuevamente en condiciones operativas reales. Las plataformas marinas a menudo combinan equipos densos, altos niveles de ruido y espacio de trabajo limitado. Si los equipos de comunicación se pueden encontrar, alcanzar y operar rápidamente tiene un efecto directo en su utilidad durante una emergencia.

• Los teléfonos deben instalarse donde el personal pueda alcanzarlos de forma rápida y segura.

• El timbre, el audio amplificado y la calidad del habla en áreas de alto ruido deben probarse mientras la maquinaria está funcionando normalmente.

• Las ubicaciones exteriores expuestas a vientos fuertes deben verificarse para conocer el efecto real del ruido del viento en el micrófono y el auricular.

• Los teclados, los auriculares y otros controles deben seguir siendo utilizables mientras el personal lleva guantes industriales.

• Las entradas de cable, los conectores, los soportes de montaje y los elementos de fijación deben recibir un sellado y una protección contra la corrosión adecuados.

• Los terminales de comunicación, los accesorios y los métodos de instalación en áreas peligrosas deben cumplir con los requisitos de área aplicables.

• Los puntos de comunicación cerca de los puntos de reunión, las áreas de botes salvavidas y las rutas de evacuación principales deben corresponder con el plan de emergencia de la plataforma.

Las pruebas de aceptación del sistema también deben reflejar condiciones operativas realistas. Las áreas de alto ruido no deben probarse solo mientras la maquinaria está detenida, los terminales exteriores deben verificarse en condiciones de comunicación prácticas, y las ubicaciones críticas deben probarse para llamadas entrantes, llamadas grupales, coordinación con megafonía y recuperación después de fallos de comunicación.

Notas Finales

La fiabilidad de un sistema telefónico de emergencia para plataformas marinas depende de dos factores fundamentales: si los terminales de campo pueden soportar la exposición marina a largo plazo y si las rutas de comunicación efectivas entre el personal de campo y la sala de control permanecen disponibles durante condiciones anormales. La impermeabilización, la resistencia a la corrosión y la protección contra explosiones proporcionan la base del equipo, mientras que la ubicación de los puntos, la adaptación al ruido, la integración con el despacho, la redundancia de red y la alimentación de emergencia determinan el rendimiento general del sistema en un incidente real.

Por lo tanto, la planificación del sistema debe comenzar con la zonificación de la plataforma, las posiciones del personal, los flujos de trabajo de producción y los procedimientos de emergencia antes de finalizar los tipos de terminales y los recursos de backend. El objetivo es garantizar que el personal pueda localizar rápidamente los equipos de comunicación, escuchar con claridad la información crítica y mantener un contacto estable con la sala de control tanto durante la operación normal como durante la respuesta a emergencias.

Preguntas Frecuentes

¿Cómo debe determinarse el intervalo de mantenimiento de los teléfonos marinos?

El intervalo de mantenimiento debe reflejar los procedimientos de gestión de equipos de la plataforma, la ubicación de instalación y las condiciones de corrosión reales. Las posiciones exteriores expuestas a una fuerte salinidad, lluvia o salpicaduras de agua de mar requieren una atención particular a los auriculares, los teclados, los sellos, los terminales de cableado, las entradas de cable y el hardware de montaje.

¿Todos los teléfonos exteriores necesitan una carcasa protectora adicional?

No necesariamente. La necesidad de una carcasa protectora depende de la protección ambiental del propio teléfono, la orientación de instalación, la exposición a la lluvia o salpicaduras de mar y el acceso para mantenimiento. Un drenaje deficiente o la condensación dentro de una carcasa pueden, por sí mismos, crear problemas en el equipo.

¿Son adecuadas las funciones de línea directa para posiciones críticas?

Sí. La sala de control, el puesto de guardia de bomberos, el punto médico y otras ubicaciones críticas pueden utilizar funciones de línea directa o marcación rápida según el procedimiento de emergencia de la plataforma. Esto reduce el tiempo necesario para localizar y marcar un número durante una emergencia. Los destinos configurados deben corresponder con las responsabilidades laborales reales y los planes de emergencia.

¿Cómo deben gestionarse los nuevos números de teléfono cuando se amplía una plataforma?

Antes de agregar nuevas áreas o terminales, el plan de numeración, los nombres de las áreas, los nombres de los puestos de trabajo y los grupos de despacho deben definirse de manera coherente. Los nuevos terminales pueden entonces agregarse a la estructura organizativa existente. Un sistema de numeración estandarizado simplifica el despacho diario, el mantenimiento, la búsqueda de grabaciones y la revisión de incidentes.
