Las radios bidireccionales se utilizan ampliamente en seguridad, respuesta de emergencia, operaciones industriales, transporte, construcción, puertos, servicios públicos y coordinación de eventos. Son rápidas, fiables y familiares para los equipos de campo. Sin embargo, normalmente funcionan en modo semidúplex: una persona pulsa el botón de pulsar para hablar, habla, suelta el botón y luego espera la respuesta de los demás.

Las salas de conferencia, los sistemas de megafonía y los mezcladores de audio suelen funcionar de otra manera. Se acercan más a entornos full-dúplex o de audio abierto, donde micrófonos, altavoces y procesadores de audio pueden enviar y recibir sonido de forma continua. Cuando un proyecto necesita conectar radios portátiles o radios móviles a un mezclador de conferencia, el reto principal no es solo el cableado de audio. El reto real es gestionar correctamente el control PTT, la dirección del audio, la conversión SIP y el aislamiento del sistema.

Por qué un simple cable de audio no es suficiente

El lado de la radio tiene entrada y salida de audio

A primera vista, la integración puede parecer sencilla. Una radio bidireccional tiene entrada y salida de audio. Un mezclador de conferencia también tiene entrada y salida de audio. Podría parecer que un cable personalizado basta para conectar directamente los dos sistemas.

Esta idea solo es parcialmente correcta. Enviar el audio de la radio al mezclador no suele ser la parte más difícil. El mezclador puede recibir el audio de la radio mediante una interfaz adecuada, coincidencia de niveles y un diseño correcto de cableado. La verdadera dificultad aparece cuando la sala de conferencia necesita enviar audio de vuelta al canal de radio.

La señal que falta es el control PTT

Una radio normalmente no transmite solo porque haya audio presente. Antes de hablar, el lado de la radio debe tomar el derecho de transmisión activando la señal PTT. En una radio portátil o móvil, esto suele hacerse pulsando un botón o activando una línea de control.

Un mezclador de conferencia estándar no proporciona control PTT para la radio. Emite audio, pero no sabe cuándo pulsar la tecla de transmisión de la radio. Sin un manejo adecuado del PTT, el audio de la conferencia puede no enviarse al grupo de radio, o la transmisión puede volverse inestable y difícil de gestionar.

En la integración entre radio y conferencia, la conexión de audio es solo una parte del diseño. El sistema también debe gestionar el control de habla, la conversión SIP, el retardo, la puesta a tierra y la instalación física.

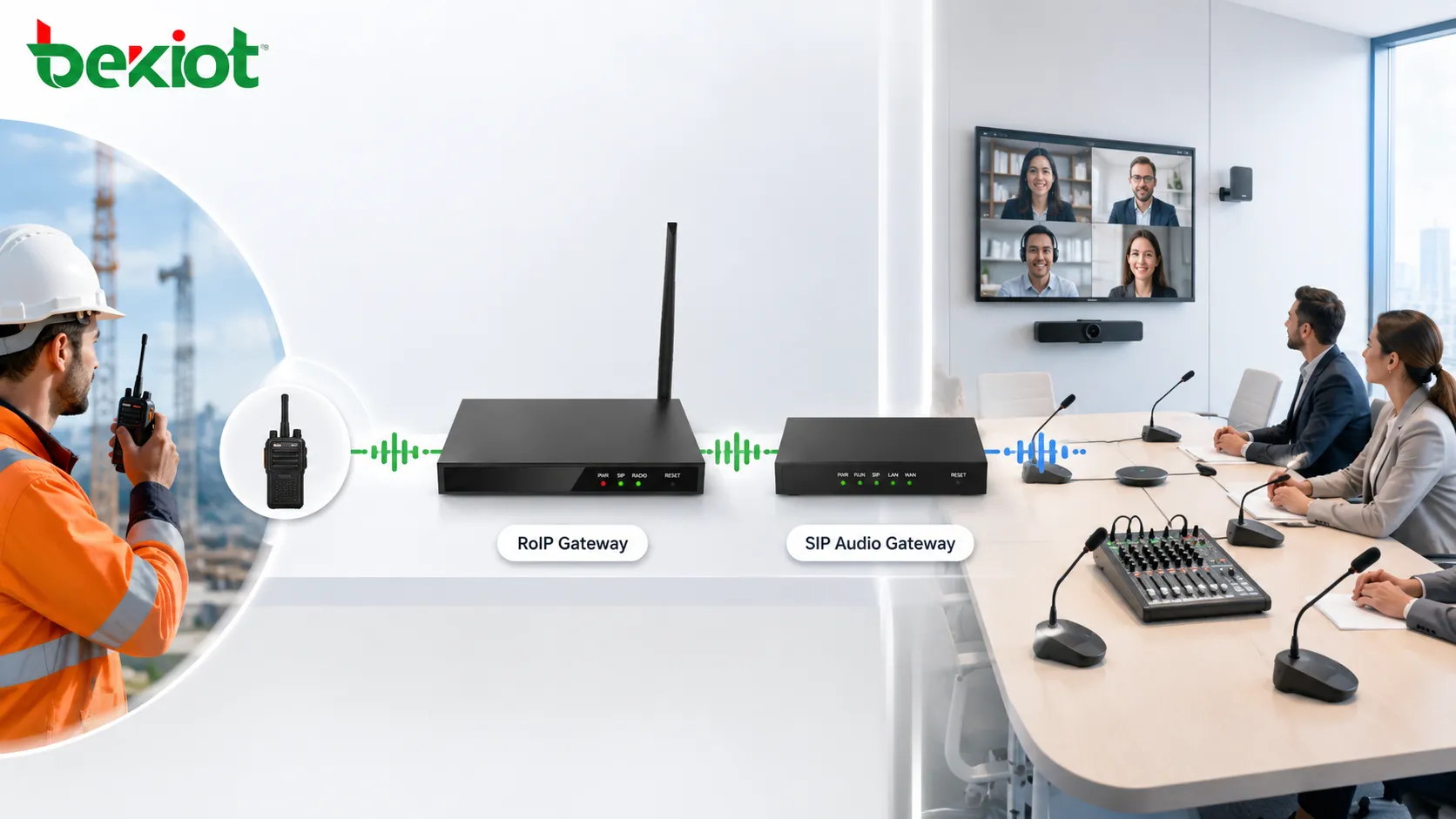

Una arquitectura práctica basada en pasarelas

Pasarela RoIP para el lado de radio

Una pasarela RoIP actúa como puente entre la comunicación por radio y los sistemas de voz basados en IP. En el lado de la radio, se conecta a una radio portátil, radio móvil, estación base, repetidor u otro equipo de radio mediante una interfaz adecuada de audio y control.

La pasarela puede integrar entrada de audio, salida de audio y señales de control PTT. En proyectos reales pueden requerirse cables personalizados, porque las distintas marcas y modelos de radio usan puertos de accesorios, niveles de señal, definiciones de cableado y métodos de detección de auriculares diferentes.

Pasarela de audio para el lado de conferencia

En una sala de conferencia, una pasarela de audio puede conectarse al mezclador mediante interfaces balanceadas, como entradas y salidas XLR. Esto ayuda a convertir el audio de la sala en comunicación SIP/VoIP y permite que el sistema de audio interactúe con plataformas de voz basadas en IP.

El mezclador sigue gestionando micrófonos, altavoces, amplificadores, control de eco y procesamiento acústico de la sala. La pasarela se encarga del acceso de voz por red, la señalización SIP y la interconexión con la pasarela de radio o la plataforma de comunicación.

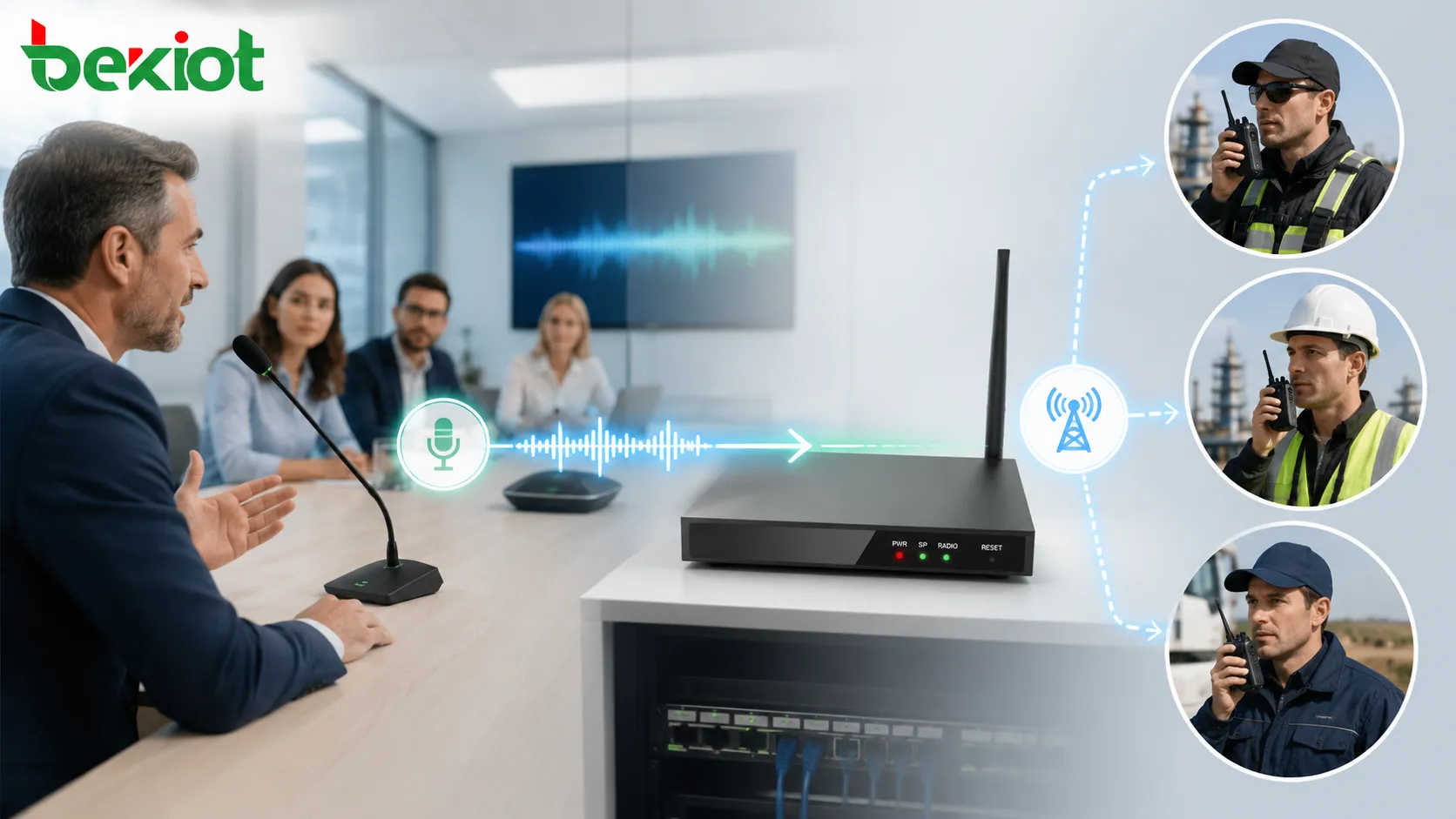

Por qué pueden ser mejores dos pasarelas separadas

Separar la pasarela de radio y la pasarela de audio de conferencia puede mejorar la flexibilidad de instalación. El equipo de radio puede generar interferencia electromagnética que afecte a los dispositivos de audio, especialmente en salas sensibles. Mantener el equipo de radio alejado del mezclador reduce este riesgo.

Otra razón es la cobertura de señal. Una sala de conferencia no siempre es el mejor lugar para recibir radio. La pasarela de radio puede necesitar instalarse cerca de una ventana, en la azotea, en una sala de control, en un armario de equipos o en un sitio remoto donde la señal sea más fuerte. Mientras exista conexión IP, la pasarela de audio puede permanecer en la sala y la pasarela de radio puede ubicarse donde la recepción sea mejor.

Cómo funciona el flujo de audio

De los usuarios de radio a la sala de conferencia

Cuando un usuario de radio pulsa PTT y habla, el audio de la radio entra en la pasarela RoIP. La pasarela convierte ese audio en voz IP, normalmente mediante transmisión SIP/VoIP. Luego el audio llega a la pasarela de audio de conferencia o a la plataforma de comunicación SIP.

Desde allí, el audio puede enviarse al mezclador de conferencia y reproducirse mediante el sistema de sonido de la sala. Así, los participantes pueden escuchar a los usuarios de radio a través de los altavoces o equipos de megafonía existentes.

De la sala de conferencia a los usuarios de radio

Cuando alguien habla en la sala de conferencia, el mezclador envía audio a la pasarela de audio de conferencia. El audio se convierte en SIP/VoIP y se transmite por la red a la pasarela RoIP. Después, la pasarela RoIP activa el control PTT del lado de radio y envía el audio de conferencia al canal de radio conectado.

Esta es la parte clave de la solución. El sistema no solo debe enviar audio a la radio, sino también activar correctamente la transmisión de radio. Cuando el lado de conferencia deja de hablar, la pasarela libera el PTT para que los usuarios de radio puedan responder.

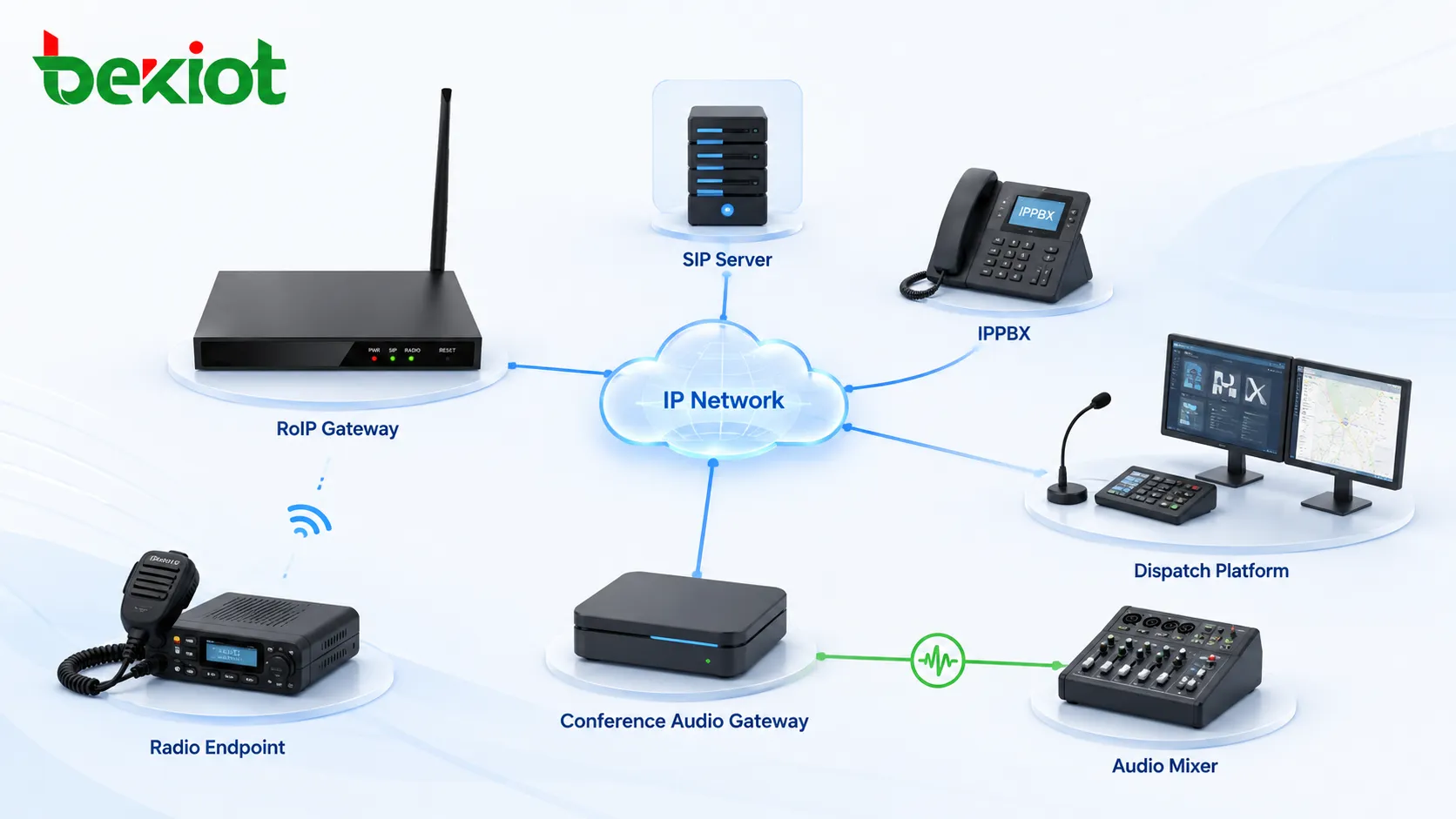

Rutas de red flexibles

Las dos pasarelas pueden conectarse directamente por una red IP, o registrarse en un servidor SIP existente, IP-PBX, plataforma de despacho o sistema de comunicación de mando. La conexión directa es adecuada para aplicaciones punto a punto simples, mientras que la integración con plataforma SIP es mejor para sistemas mayores que requieren enrutamiento, grabación, supervisión, conferencia o comunicación multisede.

Esta flexibilidad hace que la arquitectura sea adecuada para salas de reunión, centros de mando de emergencia, salas de operaciones, grandes recintos, despacho de transporte, salas de control industrial y escenarios temporales de mando en campo.

Entornos de radio y comunicación compatibles

Radios portátiles y radios móviles

Una integración RoIP bien diseñada puede admitir tanto radios portátiles como radios móviles. La conexión exacta depende de la interfaz de accesorios de la radio, la ruta de micrófono y altavoz, la línea de control PTT, el nivel eléctrico y el diseño del cable.

A menudo se requiere cableado personalizado porque las radios tienen distintas definiciones de pines y métodos de detección. Por ejemplo, algunas radios detectan si se ha conectado un micrófono-altavoz externo o un auricular. El cable de la pasarela puede tener que coincidir con ese comportamiento para que la radio funcione correctamente.

Sistemas de radio analógicos y digitales

Este tipo de arquitectura puede utilizarse con muchos entornos de radio, incluidas radios analógicas, sistemas troncales digitales, DMR, PDT, TETRA, radios aeronáuticas VHF, radios marítimas y sistemas de onda corta. El objetivo es convertir el audio y la señal de control del lado de radio en una ruta de voz que puedan manejar los sistemas de comunicación IP.

Como estos sistemas de radio difieren en comportamiento y requisitos de interfaz, las pruebas del proyecto son importantes. Antes del despliegue formal deben verificarse el nivel de audio, la impedancia, el retardo de transmisión, el temporizado PTT y el entorno de ruido.

Interconexión con videoconferencias

En algunos proyectos, la pasarela RoIP también puede conectarse a un sistema de videoconferencia. Esto permite que un entorno de reunión existente se comunique con usuarios de radio sin sustituir la plataforma de conferencia.

Por ejemplo, una sala puede usar micrófonos, altavoces, cámaras y equipos de videoconferencia para colaboración remota, mientras los equipos de campo siguen usando radios. Mediante la integración de pasarela, la videoconferencia puede incluir el audio de radio como parte del flujo de comunicación.

Consideraciones de diseño del sistema

Nivel de audio y adaptación de interfaces

Los mezcladores de conferencia y las radios no siempre usan los mismos niveles de audio ni los mismos estándares de interfaz. Los mezcladores pueden usar interfaces de audio balanceadas, mientras que las radios suelen usar puertos de accesorios diseñados para micrófonos-altavoz o auriculares. Una adaptación de nivel incorrecta puede causar bajo volumen, distorsión, ruido o transmisión inestable.

El diseño debe confirmar niveles de entrada y salida, puesta a tierra, blindaje de cables, tipo de conector, impedancia y si se requiere aislamiento. En salas profesionales, el audio balanceado y el cableado correcto ayudan a reducir zumbidos, interferencias y pérdida de señal.

Temporización PTT y control de habla

La temporización PTT afecta la experiencia del usuario. Si el PTT se activa demasiado tarde, puede perderse la primera parte del discurso de la conferencia. Si se mantiene demasiado tiempo, los usuarios de radio quizá no puedan responder con rapidez. Si es demasiado sensible, el ruido de fondo de la sala puede activar accidentalmente el canal de radio.

Una buena configuración de pasarela debe considerar retardo de transmisión, retardo de liberación, umbral de detección de voz, opciones de disparo manual y reglas de prioridad. Estos ajustes ayudan a que el sistema se comporte de forma más natural en reuniones reales y entornos de mando.

Ubicación del equipo de radio

La calidad de la señal de radio depende mucho de la ubicación. Una sala de conferencia puede estar en el interior de un edificio, rodeada de paredes, estructuras metálicas o equipos electrónicos. Esto puede no ser ideal para una comunicación de radio estable.

Una arquitectura de pasarelas separadas permite colocar la unidad de radio y la antena donde la cobertura sea mejor, mientras la pasarela de audio permanece cerca del mezclador. Esto mejora tanto el rendimiento de radio como la fiabilidad del sistema de audio.

Dónde es útil esta integración

Salas de mando de emergencia

Los centros de mando de emergencia a menudo necesitan comunicarse al mismo tiempo con usuarios de radio, equipos de campo, departamentos gubernamentales y expertos remotos. Conectar radios al sistema de audio de conferencia permite a los comandantes de la sala escuchar el tráfico de radio y responder cuando sea necesario.

Grandes recintos y operaciones de eventos

Centros de exposiciones, estadios, hoteles, salas de conferencias y eventos públicos suelen usar tanto sistemas de audio de sala como comunicación por radio. La integración mediante pasarelas ayuda a gestores de eventos, seguridad, personal técnico y salas de control a coordinarse en un entorno de voz compartido.

Salas de control industrial y de transporte

Fábricas, minas, puertos, ferrocarriles, aeropuertos, autopistas y servicios públicos suelen usar radios para operaciones de campo, mientras las salas de control usan telefonía IP, audio de conferencia, consolas de despacho y sistemas de grabación. Una arquitectura basada en pasarelas conecta estos sistemas sin obligar a todos los equipos a cambiar de dispositivo.

Lista de verificación de despliegue

Confirmar el modelo de radio y los requisitos del cable

El proyecto debe confirmar primero la marca y modelo de la radio, el tipo de conector, el método PTT, los niveles de entrada y salida de audio, y si se requiere detección de auriculares. Estos detalles determinan si se necesita un cable estándar o personalizado.

Definir la ruta de comunicación

El equipo debe decidir si las pasarelas se conectarán directamente, se registrarán en un servidor SIP, se conectarán a una IP-PBX, se unirán a una plataforma de despacho o se integrarán con videoconferencia. Esta decisión afecta la numeración, el enrutamiento, la grabación y el control operativo.

Probar con audio real de la sala

Las pruebas deben realizarse en la sala de conferencia real o en un entorno similar. Antes de usar el sistema en un evento en vivo o una operación de mando, deben revisarse captación de micrófono, volumen de altavoz, eco, ruido de fondo, disparo PTT, tiempo de liberación y claridad del audio de radio.

Conclusión

Conectar radios bidireccionales a un mezclador de conferencia no es simplemente un problema de cable. Los sistemas de radio trabajan con comunicación semidúplex y control PTT, mientras que las salas y mezcladores están diseñados para audio continuo. Para que ambos sistemas se comuniquen de forma fiable, el diseño debe manejar conversión de audio, control PTT, red SIP/VoIP, adaptación de interfaces y ubicación de despliegue.

Una solución práctica es usar una pasarela RoIP para el lado de radio y una pasarela de audio de conferencia para el lado del mezclador. Esta arquitectura permite que usuarios de radio y participantes de la conferencia se comuniquen a través de redes IP, servidores SIP, sistemas IP-PBX, plataformas de despacho o videoconferencia.

Con una planificación correcta, el sistema puede admitir salas de mando, grandes recintos, salas de control industrial, operaciones de emergencia y coordinación multisede, conservando los hábitos normales de trabajo de los usuarios de radio y de la sala.

FAQ

¿Puede un mezclador de conferencia activar directamente el PTT de una radio?

La mayoría de los mezcladores estándar no pueden activar directamente el PTT de una radio. Pueden emitir audio, pero normalmente no proporcionan la señal de control necesaria para tomar el canal de habla de la radio. Se necesita una pasarela o interfaz de control para una operación fiable.

¿Es necesario el audio balanceado en todos los proyectos?

No siempre, pero se recomienda en salas profesionales, tramos largos de cable y entornos con posible ruido eléctrico. Ayuda a reducir interferencias y mantiene la señal de audio más limpia.

¿Se pueden conectar varias radios a un sistema de conferencia?

Sí, pero la arquitectura debe definir el enrutamiento de canales, la prioridad de habla, la cantidad de pasarelas y si cada canal de radio necesita control independiente. Los sistemas grandes pueden requerir varias pasarelas o una plataforma de despacho.

¿La sala de conferencia escuchará todo el tráfico de radio?

Depende del enrutamiento y la configuración. El sistema puede diseñarse para enviar todo el audio de radio a la sala, solo canales seleccionados o solo llamadas iniciadas mediante una plataforma de despacho o SIP.

¿Qué debe probarse antes del uso en vivo?

El proyecto debe probar temporización PTT, pérdida de la primera sílaba, eco, nivel de audio, activación por ruido, cobertura de radio, retardo de red, registro SIP, comportamiento de grabación y procedimientos de respaldo de emergencia.
