Gestionar teléfonos a prueba de explosiones en una sola planta suele ser sencillo. Los teléfonos de campo se conectan al sistema telefónico local, y la sala de control maneja las llamadas de producción rutinarias y las comunicaciones de emergencia.

La situación se vuelve más complicada cuando la misma empresa opera varias refinerías, plantas químicas, minas, parques de tanques, instalaciones de energía o sitios industriales remotos. Una planta puede ya usar teléfonos SIP a prueba de explosiones, otra puede depender aún de cableado analógico de campo, mientras que un tercer sitio puede tener su propio PBX heredado y sistema de despacho independiente.

Cada sistema puede funcionar perfectamente por sí solo. La dificultad aparece cuando la sede central necesita contactar una ubicación de campo específica, coordinar varias plantas durante un incidente, revisar grabaciones o gestionar permisos de comunicación entre sitios. En ese punto, los sistemas telefónicos separados se convierten en un problema operativo más que meramente técnico.

Un diseño práctico para múltiples sitios no requiere que cada teléfono sea reemplazado o registrado directamente en un servidor central. La tarea principal es establecer un marco común de numeración, enrutamiento, despacho y red, permitiendo a la vez que cada planta continúe manejando su propia comunicación local.

Por qué los sistemas telefónicos separados por planta se vuelven difíciles de gestionar

Las grandes redes de comunicación industrial rara vez se construyen de una vez. Las plantas se amplían, las salas de control se actualizan, se añaden nuevas líneas de producción y los equipos de comunicación se reemplazan por etapas. Con el tiempo, los diferentes sitios terminan naturalmente con tecnologías distintas.

Un grupo típico puede tener teléfonos SIP y un IP PBX en una planta, teléfonos analógicos a prueba de explosiones en otra, y una central telefónica convencional en una tercera. Algunos sitios también pueden operar sistemas separados de megafonía, grabación o despacho.

El despacho centralizado resuelve estos problemas creando una capa de comunicación común por encima de los sistemas de planta existentes. Esto no significa que cada llamada de producción rutinaria deba ser manejada por la sede central.

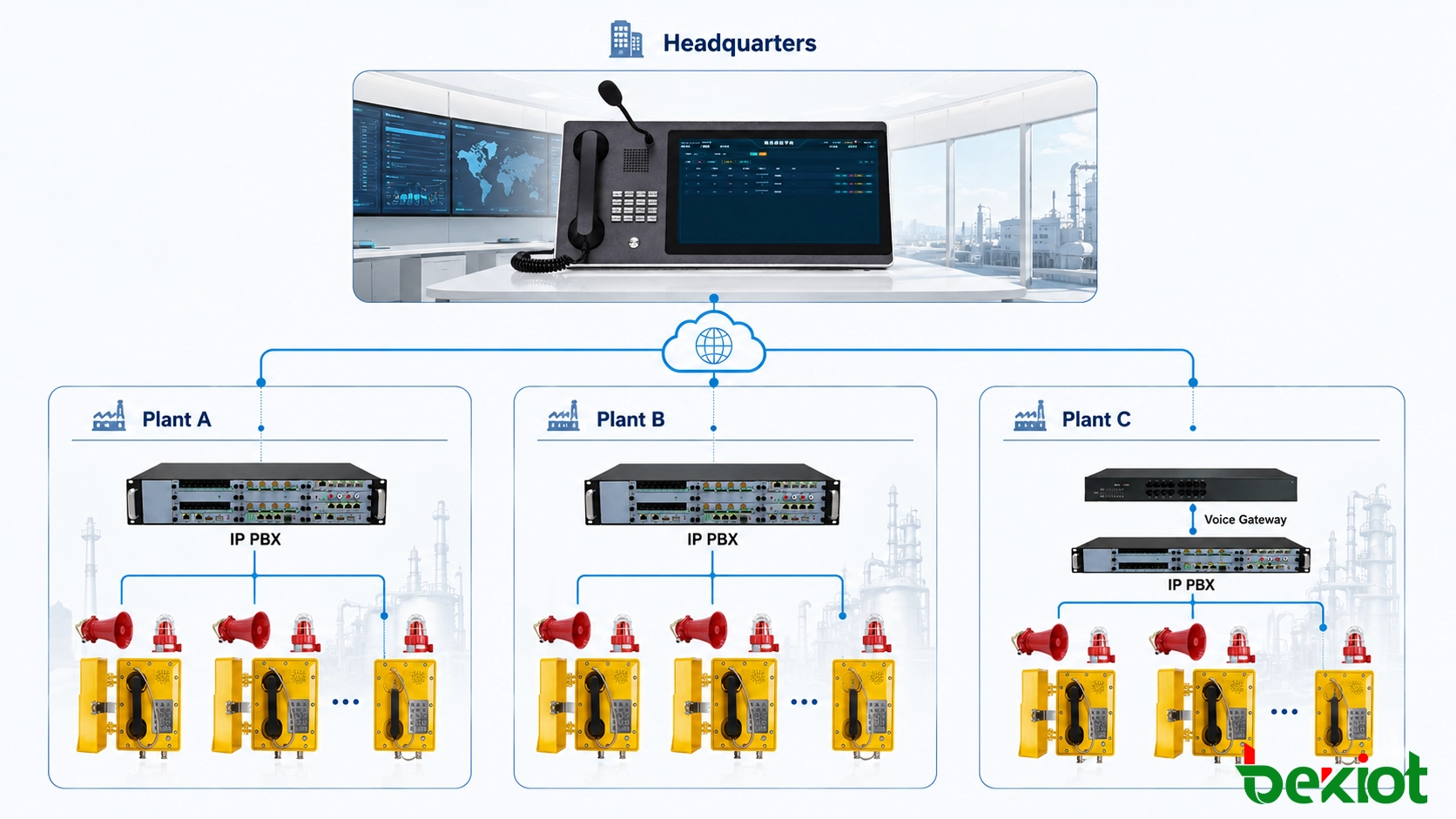

Cómo se puede estructurar una arquitectura de despacho para múltiples sitios

Un sistema de comunicación industrial multisitio es más fácil de gestionar cuando la sede central, la comunicación a nivel de planta y los terminales de campo se tratan como capas separadas.

La sede central o centro de control regional normalmente aloja la plataforma principal de comando y despacho, las consolas de los despachadores, los recursos de grabación y las funciones de enrutamiento necesarias para la comunicación entre sitios.

Cada instalación de producción conserva el equipo necesario para su propio servicio telefónico local. Dependiendo de lo que ya esté instalado, esto puede ser un IP PBX, un servidor SIP, un PBX convencional o una combinación de pasarelas de voz y centrales telefónicas existentes.

Los sitios se interconectan a través de la infraestructura IP existente de la empresa. Se puede utilizar una WAN privada, un circuito de operador, VPN, SD-WAN u otra conexión IP gestionada, siempre que el enrutamiento, la seguridad, la capacidad y la calidad de voz sean adecuados para el tráfico requerido.

La sede central maneja la coordinación entre sitios

Una vez interconectados los sistemas, los despachadores de la sede central ya no necesitan iniciar sesión en varias plataformas telefónicas no relacionadas. Se puede seleccionar una planta, departamento, sala de control o terminal de campo permitido desde una interfaz de despacho común.

Para eventos que involucran más de una instalación, el despachador central puede integrar las salas de control o posiciones de guardia relevantes en el mismo proceso de comunicación, en lugar de retransmitir información a través de varias llamadas telefónicas separadas.

Las plantas continúan manejando sus propias llamadas de producción

La comunicación local sigue siendo importante. Las llamadas rutinarias entre el personal de campo, los operadores de planta y la sala de control local no necesitan pasar por la sede central. Mantener el manejo de llamadas local en la planta también reduce el tráfico WAN innecesario y simplifica la operación diaria.

Producto relacionado:Sistema de Comando y Despacho Becke

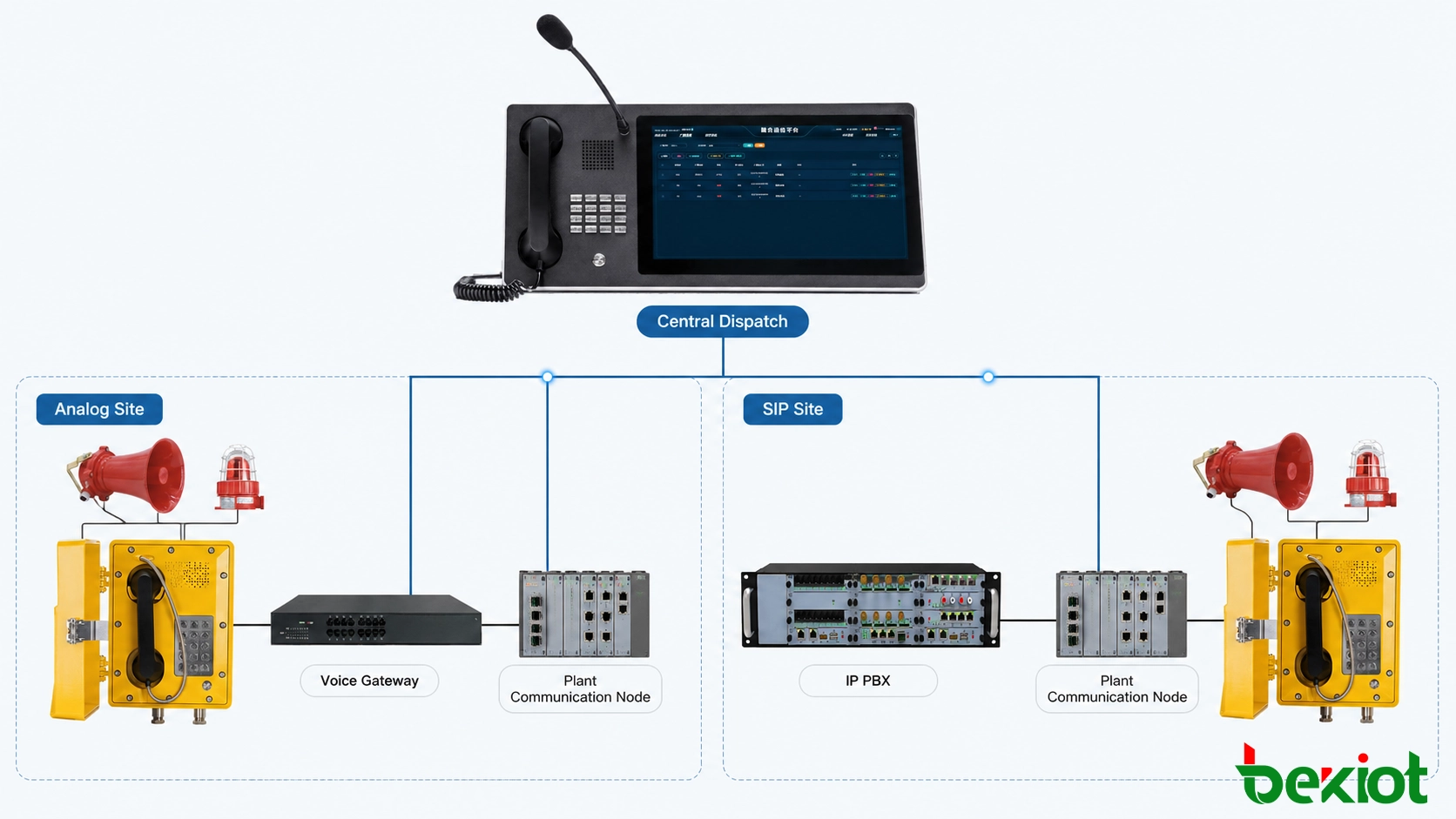

Cómo se pueden conectar diferentes sistemas telefónicos existentes

El principal desafío en un proyecto de modernización (campo marrón) generalmente no es el software de despacho central, sino la variedad de sistemas de comunicación ya operativos en las diferentes plantas.

Intentar forzar a cada sitio al mismo hardware al mismo tiempo puede aumentar el trabajo de construcción, el riesgo de puesta en marcha y el tiempo de inactividad. Una integración por fases suele ser más práctica.

Sitios que ya usan teléfonos SIP a prueba de explosiones

Una planta que ya utiliza teléfonos SIP de campo puede conservar su red industrial existente y su IP PBX local. El sistema telefónico de la planta se interconecta entonces con la plataforma de despacho central, típicamente mediante enrutamiento basado en SIP.

Los terminales de campo permanecen bajo administración local, mientras que la sede central gana la capacidad de alcanzar extensiones autorizadas y posiciones de despacho en todo el sitio.

Plantas con teléfonos analógicos a prueba de explosiones

Muchas refinerías, plantas químicas, minas e instalaciones de servicios públicos todavía tienen pares de cobre telefónicos que llegan a ubicaciones de campo. Si esos cables siguen siendo utilizables, reemplazarlos solo para soportar el despacho centralizado puede ofrecer poco beneficio práctico.

Se puede instalar una pasarela de voz FXS en la sala de telecomunicaciones para incorporar las extensiones analógicas existentes al entorno de comunicación IP. El teléfono de campo y el par de cobre permanecen en su lugar, mientras que el lado central gana conectividad SIP.

Este enfoque es particularmente útil cuando el cableado de campo atraviesa áreas de proceso en operación donde una nueva construcción sería costosa o disruptiva.

Plantas que aún dependen de un PBX heredado

Un PBX convencional puede soportar cientos de extensiones de oficina, sala de control e industriales en una planta existente. Eliminarlo simplemente para introducir una nueva plataforma de despacho puede crear más riesgo que valor.

Cuando hay interfaces adecuadas disponibles, la central existente puede permanecer en servicio e interconectarse con el sistema más nuevo a través de SIP Trunk, FXO, E1 u otra interfaz compatible. El equipo de campo puede entonces actualizarse gradualmente como parte del ciclo normal de reemplazo.

La numeración, los permisos y los flujos de trabajo de despacho importan tanto como el hardware

Un sistema técnicamente conectado puede seguir siendo difícil de operar si cada sitio mantiene un plan de numeración no relacionado.

Antes de la integración, se deben revisar las extensiones existentes en busca de números duplicados, códigos cortos locales, extensiones de emergencia y rangos reservados. Algunas organizaciones mantienen los números originales de planta y añaden un prefijo de sitio, mientras que otras asignan rangos de números separados a cada instalación.

No existe un formato de numeración universal. Lo importante es que un despachador pueda identificar el sitio y el destino rápidamente, y que quede suficiente espacio de numeración disponible para futuras plantas o áreas de producción.

Los permisos de despacho deben seguir la responsabilidad operativa

Un despachador central no necesariamente necesita acceso a todos los teléfonos de oficina o extensiones de taller. La sede central puede limitarse a las salas de control de planta, puntos de emergencia, teléfonos de campo clave y otras posiciones requeridas para la coordinación a nivel de grupo.

Los despachadores de planta pueden conservar un acceso más amplio a las extensiones de producción locales. Los permisos también pueden dividirse por departamento, área de proceso o rol de usuario.

Las llamadas de campo pueden formar parte de un flujo de trabajo de respuesta más amplio

Cuando un operador reporta una condición anormal desde un teléfono a prueba de explosiones, la sala de control local puede primero confirmar la ubicación y la situación. Si se requiere un apoyo más amplio, se puede añadir a la llamada la sede central u otra instalación, o contactarlas a través del mismo entorno de despacho.

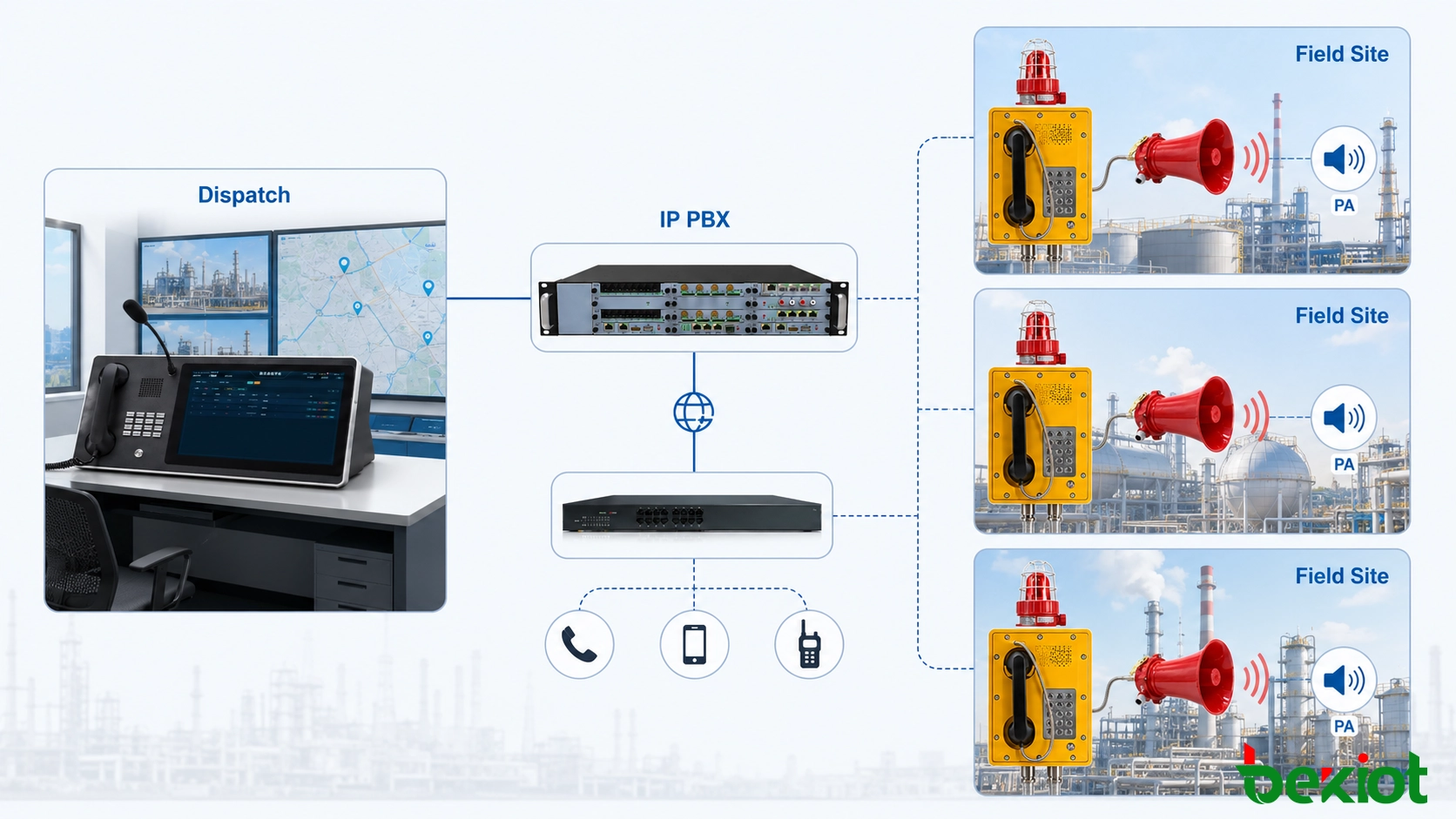

Cuando una planta ya cuenta con un sistema de megafonía basado en IP o SIP, el despachador también puede emitir anuncios a la zona de producción correspondiente después de verificar el evento. El alcance de la transmisión debe seguir el procedimiento operativo del sitio; una llamada de campo no debería activar automáticamente un anuncio en toda la planta a menos que el plan de emergencia lo requiera específicamente.

Las llamadas operativas y de emergencia también pueden grabarse según la política del sitio. A los usuarios centrales y locales se les pueden asignar diferentes permisos para la reproducción y la revisión de incidentes.

La calidad de la WAN y el enrutamiento de medios SIP requieren pruebas cuidadosas

Un teléfono SIP que funciona correctamente dentro de una LAN de planta puede comportarse de manera diferente cuando las llamadas cruzan firewalls, enrutadores, VPN o redes de operador.

El registro no garantiza un audio funcional

La señalización SIP maneja el registro y el establecimiento de llamadas, mientras que RTP normalmente transporta el audio real. Por lo tanto, un teléfono puede sonar y responder correctamente incluso cuando la ruta de medios está bloqueada.

Para problemas de audio unidireccional o sin audio, suele ser más útil verificar los puertos RTP, el comportamiento NAT, las reglas de firewall, las ACL y el enrutamiento entre los dos sitios que cambiar repetidamente la cuenta de extensión.

La calidad de voz también debe verificarse bajo una carga de red realista. La pérdida de paquetes, el jitter y el retraso excesivo pueden producir habla entrecortada o retrasada, incluso cuando la llamada permanece conectada.

Los enlaces WAN industriales suelen transportar simultáneamente CCTV, datos de producción, tráfico de oficina, acceso remoto y otros servicios. Por lo tanto, la planificación de QoS y capacidad es importante cuando varios sitios pueden tener tráfico de voz concurrente.

La comunicación local no debería desaparecer con una falla de la WAN

Una plataforma central es útil para la coordinación entre sitios, pero una planta no debería perder toda su comunicación interna simplemente porque su conexión con la sede central haya fallado.

El despacho central y la comunicación local de planta resuelven dos problemas diferentes: uno proporciona coordinación entre sitios, mientras que el otro apoya la continuidad de la producción.

Dependiendo de la importancia del sitio, el diseño puede incluir un PBX local o nodo SIP, respaldo con UPS, servidores redundantes o rutas de red alternativas. El nivel de redundancia debe seguir los requisitos operativos de la instalación en lugar de aplicarse de manera idéntica a cada proyecto.

Cómo poner en marcha un sistema telefónico a prueba de explosiones multisitio

Una llamada exitosa desde la sede central a un teléfono de campo no es suficiente para verificar un sistema multisitio. La puesta en marcha debe cubrir las rutas de comunicación reales que se espera que utilicen los operadores.

Los dispositivos SIP de terceros merecen especial atención durante la puesta en marcha. Dos productos pueden ser compatibles con SIP y aún así manejar la prioridad, la paginación, GPIO, el control de llamadas o las funciones de despacho específicas del fabricante de manera diferente.

Por lo tanto, las pruebas deben seguir las funciones que los operadores realmente utilizarán, en lugar de confiar solo en las etiquetas de protocolo en las hojas de datos del producto.

Conclusión

La parte difícil de la gestión de teléfonos a prueba de explosiones en múltiples sitios rara vez es el teléfono en sí. El verdadero trabajo es organizar la numeración, el enrutamiento, los permisos, las interfaces heredadas y el comportamiento de la red en plantas que se construyeron en diferentes momentos.

Un buen sistema no necesita que cada fábrica use hardware idéntico. Necesita límites claros entre la comunicación local de la planta y el despacho a nivel de grupo, junto con interfaces probadas entre los sistemas ya en servicio.

Becke Telecom proporciona teléfonos a prueba de explosiones e industriales, pasarelas de voz, plataformas de comunicación y equipos de comando y despacho para nuevas instalaciones y modernizaciones en campos marrones. La integración del sistema puede planificarse en torno al cableado, PBX, redes IP y responsabilidades operativas ya presentes en cada sitio, en lugar de requerir un reemplazo completo de la infraestructura de comunicación existente.

Preguntas frecuentes

¿Todas las plantas necesitan usar el mismo IP PBX?

No. Diferentes plantas pueden conservar sus propios PBX locales o servidores SIP siempre que los sistemas proporcionen interconexión y enrutamiento compatibles. Un diseño distribuido suele ser más práctico para grandes grupos industriales.

¿Se pueden despachar centralizadamente teléfonos a prueba de explosiones de diferentes fabricantes?

La interoperabilidad básica de voz suele ser posible cuando hay interfaces SIP o analógicas compatibles disponibles. Las funciones avanzadas como el control de prioridad, las llamadas en grupo, las ventanas emergentes de alarma, el control GPIO o la paginación deben probarse por separado.

¿Puede la sede central llamar a un teléfono a prueba de explosiones específico dentro de un área de proceso?

Sí, siempre que el número sea enrutable entre los dos sistemas y el despachador tenga permiso para acceder a esa extensión. Algunas organizaciones restringen intencionalmente el acceso directo de la sede central a terminales de emergencia u operativos seleccionados.

¿Se puede agregar una red telefónica analógica existente sin reemplazar los teléfonos de campo?

En muchos casos, sí. Las pasarelas FXS pueden conectar extensiones analógicas de campo existentes a un sistema de comunicación basado en IP, dejando el cableado y los teléfonos de campo utilizables en servicio.

¿Cómo se debe agregar una nueva planta a una red de despacho multisitio existente?

Si el plan de numeración y enrutamiento original reservó capacidad para sitios adicionales, a la nueva planta normalmente se le puede asignar su propio rango de números y conectarse a través del marco de comunicación entre sitios existente. Esta es una razón por la que la expansión futura debe considerarse al crear el primer plan de numeración multisitio.

¿La grabación debe ser centralizada o mantenerse en cada planta?

Se puede usar cualquiera de los dos modelos. La grabación central simplifica el acceso a nivel de grupo y la revisión de incidentes, mientras que la grabación local puede adaptarse mejor a los requisitos de retención o red específicos de la planta. En implementaciones más grandes, la decisión suele basarse en el ancho de banda, el almacenamiento, los permisos de acceso y la política operativa de la organización.
