Las plantas petroquímicas, las instalaciones de petróleo y gas, las minas, los centros energéticos y las zonas de almacenamiento de materiales peligrosos suelen combinar gases o polvos explosivos con altos niveles de ruido, humedad, corrosión y exposición al exterior. Cuando se produce una fuga de gas, una alarma de incendio, una avería de equipos o una emergencia con personal, la sala de control necesita algo más que un altavoz capaz de reproducir un aviso.
Los operadores deben determinar qué zona debe recibir el mensaje, si el personal podrá entenderlo con el ruido real de operación, si los equipos de campo son adecuados para el área clasificada y cómo pueden los trabajadores informar sobre las condiciones al centro de control.
Por lo tanto, un sistema PA a prueba de explosiones debe tratarse como un sistema de comunicaciones diseñado de forma integral y no como un conjunto de altavoces para zonas peligrosas. El diseño debe coordinar equipos para áreas peligrosas, cobertura acústica, comunicación de campo, prioridad de difusión, interfaces de alarma y operación desde la sala de control.
Un principio de diseño útil es sencillo: la protección contra explosiones determina la idoneidad de seguridad de los equipos de campo, mientras que la megafonía, la intercomunicación y la notificación de emergencias son funciones de comunicación a nivel de sistema.
PA a prueba de explosiones frente a PA convencional
Un sistema PA convencional se ocupa principalmente de la distribución de audio, las zonas de megafonía y la cobertura. Un sistema PA utilizado en una instalación industrial peligrosa tiene un requisito adicional: los equipos eléctricos instalados dentro de un área clasificada deben ser adecuados para ese entorno específico.
Este requisito se aplica principalmente a dispositivos de campo como teléfonos a prueba de explosiones, estaciones de intercomunicación, altavoces, dispositivos de aviso acústico y visual, botones de emergencia e interfaces eléctricas asociadas. Los diferentes puntos de instalación pueden tener distintas clasificaciones de áreas peligrosas, grupos de gases o polvo, requisitos de temperatura y condiciones ambientales.
Por ello, la expresión “a prueba de explosiones” por sí sola no es suficiente para seleccionar equipos. Los ingenieros deben comprobar que el modelo exacto del producto y el alcance de su certificación correspondan con el lugar real de instalación.
Al mismo tiempo, el sistema de comunicaciones debe seguir gestionando la prioridad de los mensajes de emergencia, el ruido ambiental, la cobertura de megafonía y la retroalimentación del personal de campo.
Un diseño eficaz debe responder a dos preguntas diferentes: ¿puede instalarse este dispositivo aquí de forma segura? y ¿llegará el mensaje necesario con claridad a las personas correctas cuando ocurra un incidente?
Áreas peligrosas y áreas seguras

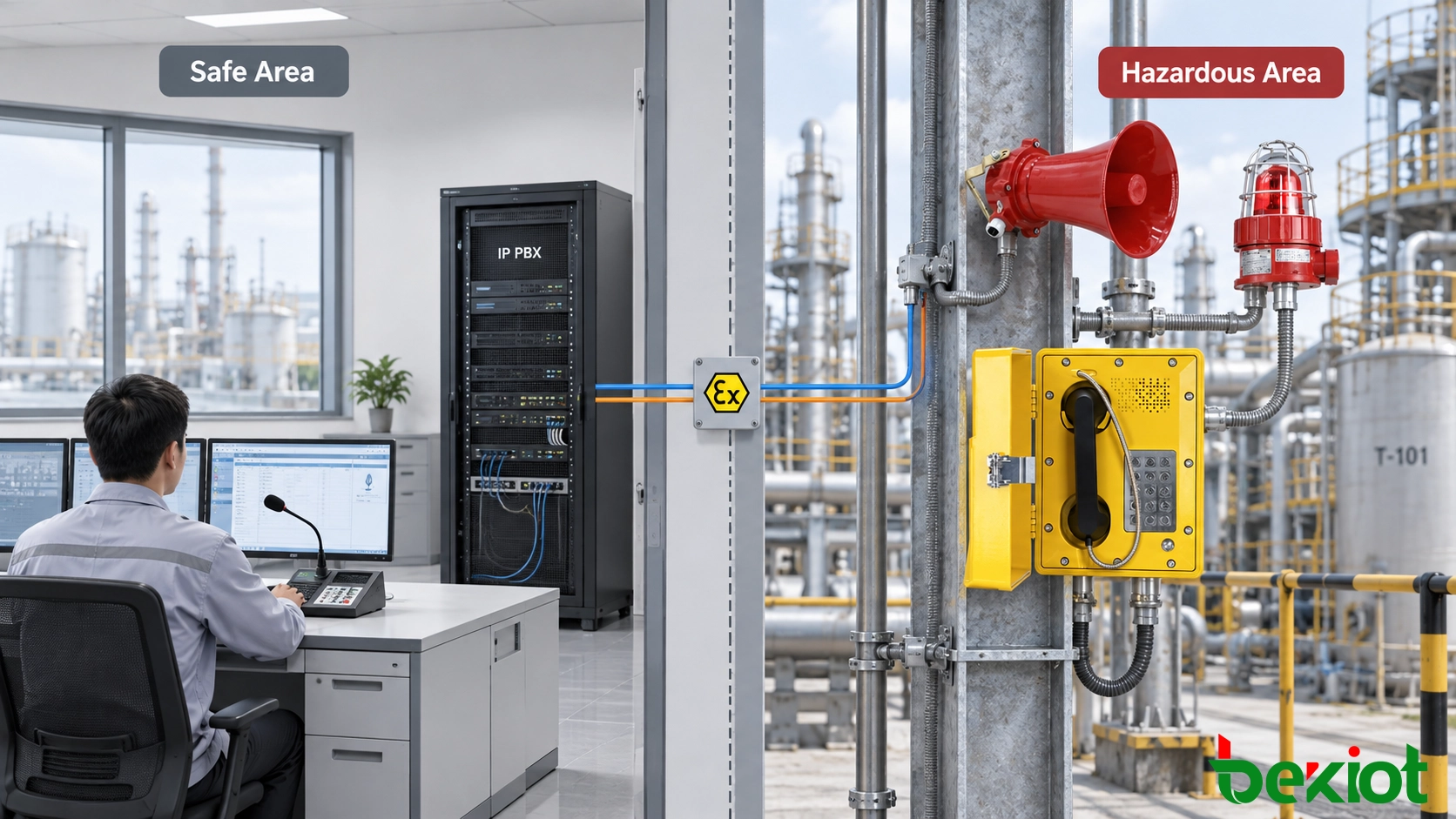

Un sistema PA a prueba de explosiones no significa que todos los servidores, consolas de despacho, switches de red y dispositivos de la sala de control deban utilizar envolventes a prueba de explosiones. La mayoría de los proyectos industriales separan los equipos según su lugar de instalación.
Los servidores IP PBX, servidores SIP, sistemas de grabación, plataformas de despacho y consolas de operador se instalan normalmente en una sala de control o sala técnica situada en un área segura. Estos equipos gestionan el enrutamiento de llamadas, el control de la megafonía, la grabación, los flujos de trabajo del operador y la integración del sistema.
En el área de campo clasificada es donde los requisitos para ubicaciones peligrosas se vuelven críticos. Los dispositivos típicos de campo pueden incluir teléfonos a prueba de explosiones como el teléfono SIP a prueba de explosiones EX-BH621, estaciones de intercomunicación para áreas peligrosas, altavoces adecuados, dispositivos de aviso acústico y visual y puntos de llamada de emergencia.
Esta arquitectura mantiene los servidores, los equipos IP PBX y los puestos de operador en un entorno de control accesible, mientras que los dispositivos de campo se seleccionan según los requisitos de seguridad de su área de instalación.
La idoneidad de un dispositivo para Zona 1, Zona 2, una ubicación Class/Division u otra clasificación de área peligrosa debe confirmarse con las normas utilizadas en el proyecto y con los documentos de certificación del modelo exacto del producto. No debe suponerse que la certificación de un producto se aplica automáticamente a otro.
La protección ambiental también debe verificarse por separado. IP65, IP66 y grados de protección similares son características específicas de cada producto. La exposición exterior, la humedad, el polvo, la niebla salina, la temperatura y la corrosión pueden imponer requisitos adicionales a la propia protección contra explosiones.
Selección y ubicación de altavoces
La selección de altavoces no debe comenzar únicamente por la potencia en vatios. El objetivo práctico es garantizar que el personal pueda comprender un mensaje mientras la planta opera bajo condiciones de ruido normales o de emergencia.
Los altavoces de bocina se utilizan con frecuencia en áreas exteriores, lugares con alto nivel de ruido e instalaciones que requieren cobertura direccional, como parques de tanques, zonas de carga y unidades de proceso. Otros formatos de altavoces industriales pueden ser más adecuados para pasillos, plataformas o zonas donde se requiere una cobertura más uniforme.
La ubicación de los altavoces debe considerar:
niveles de ruido ambiental;
lugares donde el personal trabaja o se desplaza habitualmente;
altura de montaje de los altavoces;
dirección de propagación del sonido;
obstáculos creados por equipos, recipientes y tuberías;
reflexiones producidas por estructuras de acero y superficies de edificios;
lluvia, corrosión, temperatura y otras exposiciones ambientales.
Aumentar la potencia del amplificador o del altavoz no mejora automáticamente la inteligibilidad. Una orientación deficiente, el solapamiento excesivo entre fuentes de sonido o una fuerte reverberación pueden dificultar la comprensión del habla incluso cuando el nivel sonoro medido es alto.
En áreas de alto ruido, el audio de banda ancha, una ubicación adecuada de los altavoces y un diseño acústico apropiado pueden mejorar la claridad de la voz, pero el rendimiento real debe verificarse en condiciones representativas del sitio. Una prueba de megafonía en campo suele aportar más información que basarse únicamente en la potencia nominal indicada en una ficha técnica.
Los detalles de instalación también forman parte de la ingeniería para áreas peligrosas. Las entradas de cable, prensaestopas, cajas y disposiciones de conexión, accesorios de montaje y métodos de cableado deben revisarse junto con los equipos certificados. El hecho de utilizar un dispositivo conforme no convierte en aceptable cualquier método de instalación.
Intercomunicación y megafonía

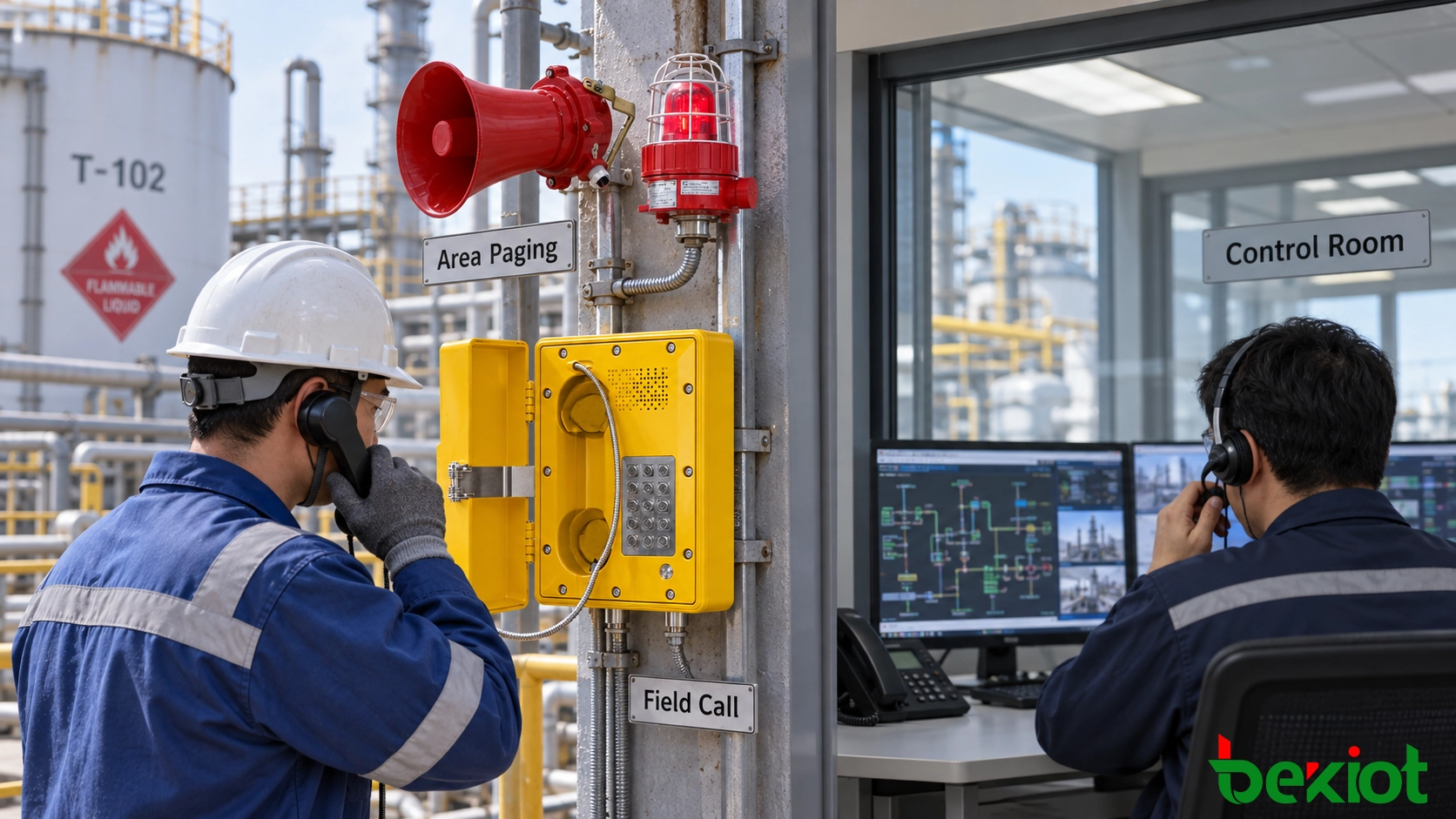

La megafonía es principalmente un método de comunicación de uno a muchos. Sin embargo, la respuesta ante incidentes industriales suele exigir que la información fluya en ambas direcciones.
Si una instalación depende únicamente de altavoces, la sala de control puede emitir instrucciones, pero no puede confirmar de inmediato si el personal las ha recibido, si las condiciones están cambiando o si se necesita asistencia adicional.
Por ello, pueden instalarse teléfonos a prueba de explosiones, intercomunicadores SIP para zonas peligrosas o estaciones de llamada de emergencia en los lugares donde el personal de campo necesite una vía de comunicación directa con la sala de control.
Una secuencia operativa típica puede ser:
Llamada desde campo → Respuesta de la sala de control → Confirmación de ubicación y situación → Contacto con el equipo de respuesta → Megafonía de zona → Retroalimentación continua desde campo
En una arquitectura SIP/IP, los terminales de comunicación de campo pueden registrarse en una IP PBX o plataforma de comunicaciones. En la sala de control, los operadores pueden utilizar software de despacho o un terminal dedicado como la consola de despacho DSC-BD156-IP para responder llamadas de campo, contactar con el personal de respuesta y coordinar las acciones de megafonía.
Las llamadas de grupo, conferencias, grabación, destinos de respaldo, desvío de llamadas y reglas de prioridad dependen de la configuración real de la IP PBX y del sistema de despacho. SIP proporciona la base de comunicación, pero el simple soporte de SIP no significa que cada terminal incluya automáticamente anulación de emergencia, control de megafonía o funciones de despacho.
En instalaciones industriales peligrosas, la combinación de megafonía para notificación de amplio alcance e intercomunicación para obtener información desde campo suele resultar más útil que un sistema de avisos unidireccional cuando un incidente evoluciona.
Megafonía activada por alarmas
Las plantas petroquímicas, instalaciones de petróleo y gas, centros energéticos y otros grandes sitios industriales suelen disponer ya de sistemas Fire & Gas, detección de incendios, monitorización de gases, CCTV o SCADA. Un sistema PA a prueba de explosiones puede asociarse a estos eventos cuando el sistema de terceros proporciona un método de integración compatible.
Por ejemplo, un sistema de detección de gas puede enviar un evento a la plataforma de despacho o comunicaciones mediante una API, I/O digital, contacto de relé u otra interfaz compatible. La plataforma puede entonces identificar el área afectada y recuperar los recursos de megafonía, comunicación de campo y vídeo asociados a esa ubicación.
Un flujo típico de respuesta puede ser:
Evento de alarma → Identificación del área → Verificación en campo o por vídeo → Selección de la zona de megafonía → Mensaje de emergencia → Retroalimentación desde campo → Registro del evento
Una vez identificada el área afectada, la megafonía puede combinarse con dispositivos locales de aviso. Cuando se requiere señalización acústica y visual, puede instalarse una alarma acústica y visual a prueba de explosiones en lugares peligrosos adecuados, de acuerdo con su certificación y requisitos de instalación.
Cada sistema mantiene una función diferenciada. SIP establece la comunicación de voz, el sistema de alarmas genera el evento, CCTV proporciona información visual, SCADA aporta el estado relevante del proceso y la plataforma de despacho o aplicación organiza estos recursos conforme a reglas operativas predefinidas.
También deben definirse los límites de la automatización. Algunas acciones de notificación pueden activarse automáticamente, mientras que las decisiones relacionadas con evacuación, parada de procesos u otras operaciones de alto riesgo pueden requerir la confirmación de un operador autorizado.
Por lo tanto, la vinculación de alarmas debe entenderse como el resultado coordinado de interfaces configuradas y lógica operativa, no como una función realizada de forma independiente por un único altavoz a prueba de explosiones.
Este tipo de arquitectura también se aplica a instalaciones petroleras y petroquímicas donde las llamadas en zonas peligrosas, la megafonía y la notificación de emergencias deben trabajar conjuntamente. Un ejemplo relacionado es el sistema de megafonía y llamadas a prueba de explosiones para una instalación petrolera.
PA SIP frente a PAGA
Los sistemas PA a prueba de explosiones y los sistemas PAGA se solapan en muchas aplicaciones industriales, pero ambos términos no deben considerarse automáticamente equivalentes.
Un sistema PA a prueba de explosiones basado en SIP/IP suele centrarse en la megafonía para áreas peligrosas, las llamadas desde campo, la comunicación por zonas y la comunicación con la sala de control. Puede combinar teléfonos a prueba de explosiones, intercomunicadores SIP, altavoces industriales, una IP PBX y funciones de despacho.
PAGA significa Public Address and General Alarm. En grandes proyectos de petróleo y gas, offshore, petroquímica e instalaciones industriales críticas, un sistema PAGA también puede poner mayor énfasis en:
prioridad entre public address y general alarm;
tonos de alarma predefinidos y mensajes de voz de emergencia;
cobertura de emergencia en grandes áreas;
supervisión de fallos del sistema;
redundancia de equipos críticos y rutas de comunicación;
interfaces con Fire & Gas y otros sistemas de seguridad;
requisitos de prueba y aceptación específicos del proyecto.
Para una instalación industrial más pequeña cuyos requisitos principales sean la megafonía por zonas y la comunicación de campo, un sistema PA para áreas peligrosas basado en SIP/IP puede proporcionar una arquitectura adecuada. Las instalaciones de mayor tamaño con requisitos de General Alarm pueden necesitar un diseño más estructurado de sistema PAGA que abarque prioridades de alarma, supervisión de fallos, redundancia e interfaces con sistemas Fire & Gas.
Cuando se requieren tanto avisos de amplio alcance como comunicación bidireccional de campo, un sistema de megafonía e intercomunicación puede servir como arquitectura de referencia útil para combinar la difusión unidireccional con la comunicación de campo.
Lista de comprobación para la implementación
Un proyecto PA a prueba de explosiones no debería comenzar preguntando cuántos altavoces hay que comprar. El primer paso consiste en confirmar las condiciones del área peligrosa, el entorno de instalación, el ruido ambiental, la comunicación de campo necesaria y las interfaces de alarma disponibles.
| Elemento de diseño | Aspectos a confirmar |
|---|---|
| Área peligrosa | Clasificación Zone/Class y entorno de gas o polvo |
| Protección contra explosiones | Si la certificación del producto exacto cubre la ubicación de instalación |
| Protección ambiental | Grado IP, temperatura, corrosión, niebla salina y exposición mecánica |
| Ruido ambiental | Ruido de fondo durante la operación normal y en condiciones de máxima carga |
| Dispositivos PA | Tipo de altavoz, salida, dirección, altura de montaje y ubicación |
| Comunicación de campo | Necesidad de respuesta bidireccional, puntos de llamada de emergencia y cantidad de terminales |
| Prioridad de megafonía | Relación entre avisos rutinarios, de alarma y de emergencia |
| Interfaces de alarma | Fire & Gas, I/O, API, relés y otras interfaces disponibles |
| Alimentación | Alimentación principal, UPS y cualquier respaldo necesario |
| Instalación en campo | Cables, entradas, cableado, métodos de montaje y accesorios certificados |
Los proyectos de modernización también necesitan un inventario de los sistemas existentes de megafonía, telefonía, alarmas y vídeo. Los equipos que siguen funcionando correctamente no siempre necesitan reemplazarse. Según las interfaces disponibles, pueden conectarse directamente, mediante un gateway o a nivel de plataforma.

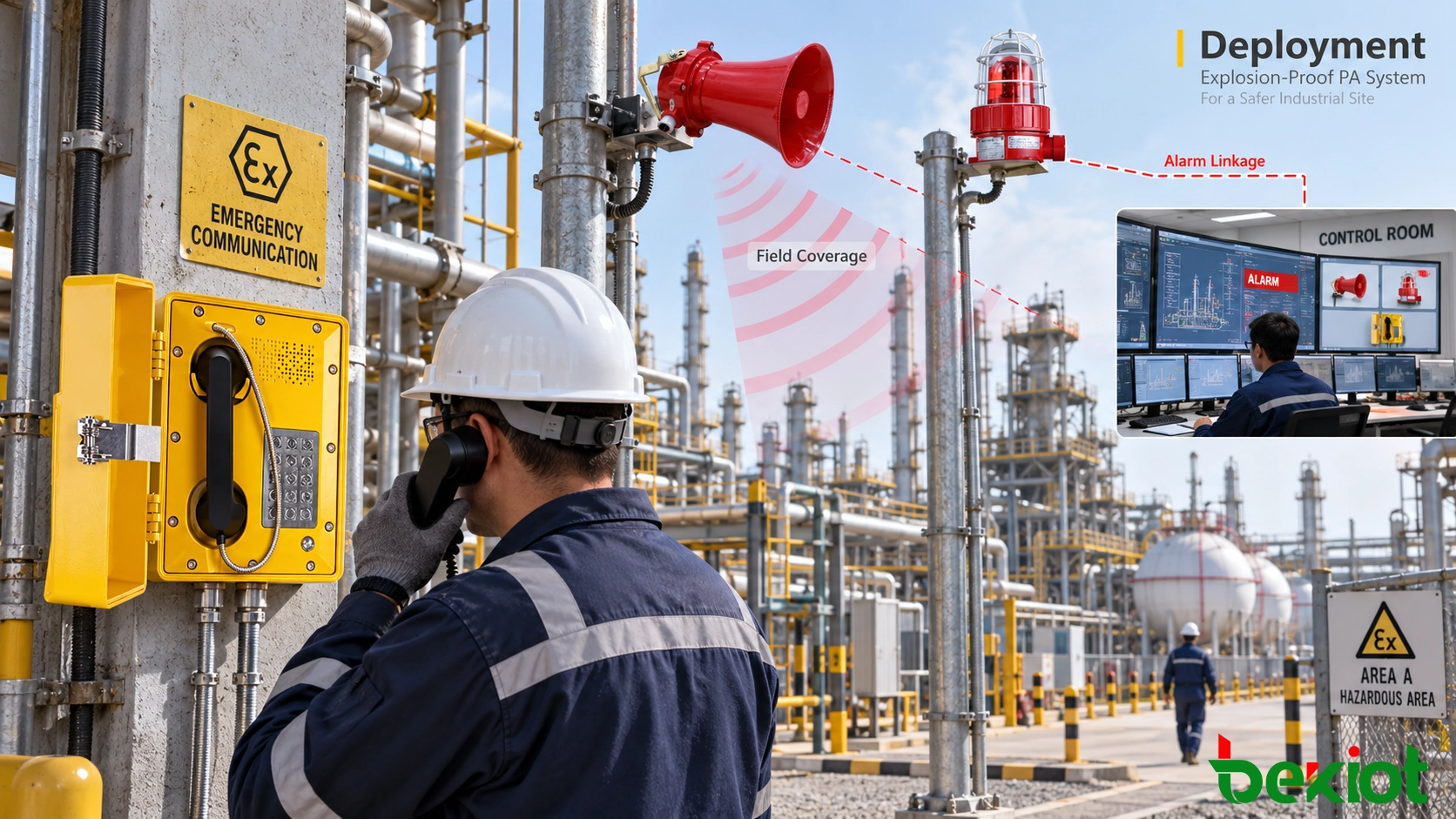

Una secuencia práctica de ingeniería es:
Revisión del área peligrosa → Estudio ambiental y de ruido → Selección de dispositivos PA → Ubicación en campo → Diseño de puntos de intercomunicación → Revisión de interfaces de alarma → Integración de plataforma → Pruebas de vinculación → Aceptación en sitio
El éxito de un sistema PA a prueba de explosiones no se determina por el número de altavoces instalados en áreas peligrosas. El sistema debe responder a cuatro preguntas prácticas: ¿quién debe escuchar el mensaje? ¿Puede entenderlo en condiciones reales de operación? ¿Cómo puede el personal informar de vuelta? ¿Qué recursos de comunicación deben activarse cuando se produce una alarma?
Becke Telcom puede evaluar las clasificaciones de áreas peligrosas, el ruido ambiental, las ubicaciones de megafonía, los requisitos de llamadas de campo, las interfaces de alarma de terceros y las condiciones de red existentes antes de definir los terminales de comunicación a prueba de explosiones necesarios, la plataforma SIP/IP y el método de control. El grado de protección contra explosiones, la protección ambiental y el alcance de la certificación de cada dispositivo deben verificarse siempre respecto al área real de instalación y al certificado del modelo exacto del producto.
