Un operador de sala de control necesita advertir al personal en un área de carga sin interrumpir toda la instalación. En lugar de abrir un software de megafonía separado o ir a un micrófono dedicado, el operador presiona una tecla programada en el teléfono de despacho, selecciona la zona requerida y habla a través del auricular, el manos libres o el micrófono de cuello de ganso.
La operación puede llevar solo unos segundos, pero varias funciones deben funcionar juntas detrás de ella. El teléfono de despacho debe registrarse correctamente, la plataforma SIP debe reconocer el destino de la megafonía, los terminales receptores deben contestar automáticamente y la red debe transportar la voz sin demora excesiva ni pérdida de paquetes.
En la mayoría de las instalaciones, un teléfono de despacho no se conecta directamente a cada altavoz. Funciona como un extremo SIP dentro de un sistema de comunicación más amplio, utilizando una centralita IP, un servidor SIP o una plataforma de despacho para llegar a los altavoces SIP, las puertas de enlace de megafonía y las zonas de difusión.
La posición del teléfono de despacho en la arquitectura de megafonía
Un sistema de megafonía SIP normalmente contiene una capa de control de llamadas, un extremo de operador y uno o más dispositivos de salida de audio. El teléfono de despacho es el extremo del operador utilizado para iniciar anuncios en vivo y seleccionar el destino requerido.
Un sistema típico puede incluir:
-
Un teléfono de despacho SIP o consola de megafonía
-
Una centralita IP, servidor SIP o plataforma de comando y despacho
-
Altavoces de bocina SIP y altavoces columna IP
-
Puertas de enlace de megafonía SIP
-
Amplificadores tradicionales y líneas de altavoces analógicos
-
Switches PoE, enrutadores y equipos de seguridad de red
Tanto el teléfono de despacho como los extremos de megafonía están registrados en la misma plataforma SIP. Cada dispositivo o grupo de megafonía recibe un número de extensión. Cuando el operador llama a un número de megafonía, la plataforma aplica el enrutamiento configurado y conecta el teléfono al extremo de difusión correspondiente.
Para una implementación totalmente IP, la ruta de conexión básica es:
Teléfono de despacho → Servidor SIP o centralita IP → Grupo de megafonía → Altavoces SIP

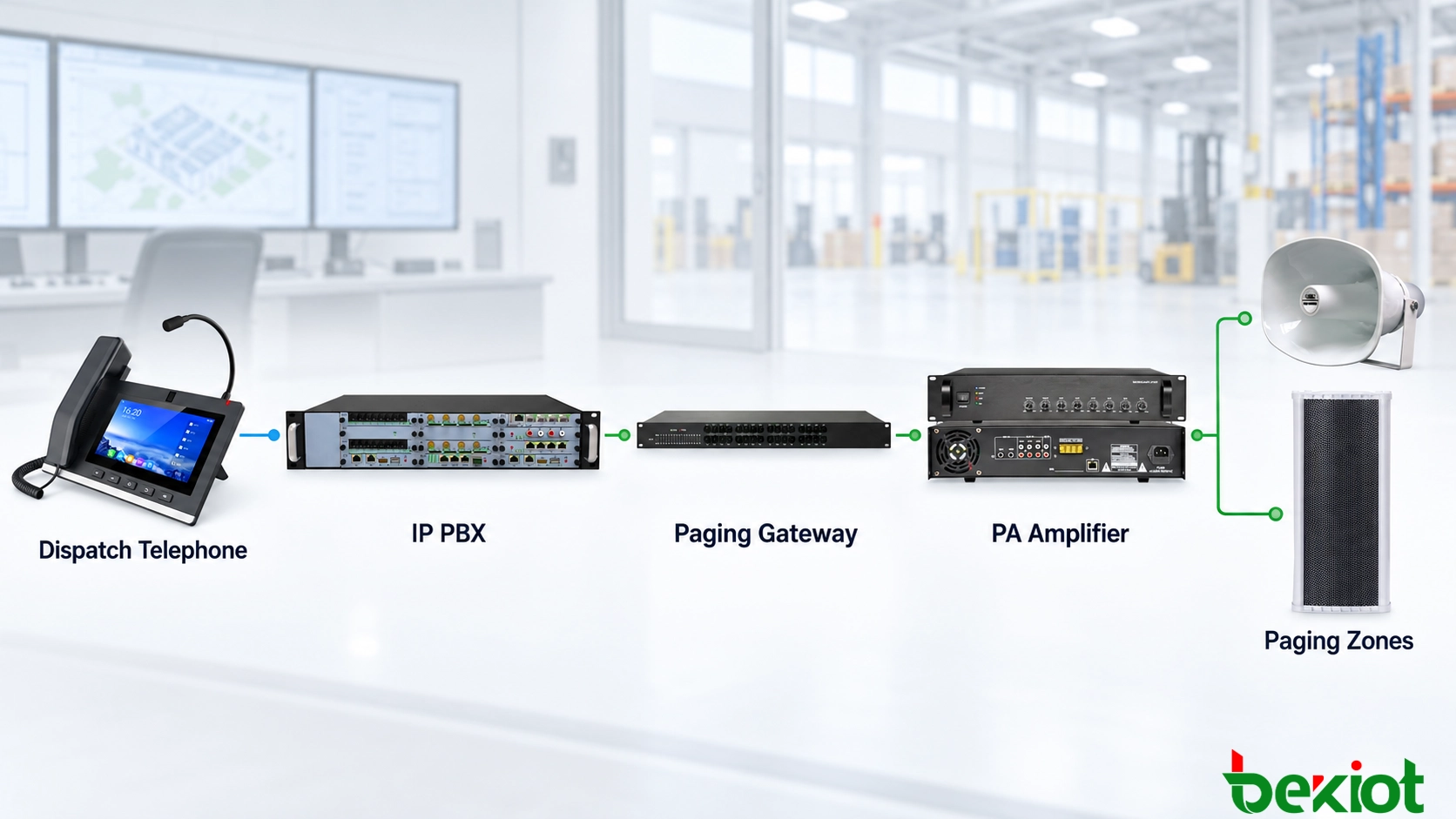

Si el sitio conserva un sistema de megafonía analógico existente, la ruta se convierte en:
Teléfono de despacho → Servidor SIP → Puerta de enlace de megafonía SIP → Amplificador PA → Altavoces analógicos
En un entorno de comando y control más grande, la plataforma de despacho puede ubicarse entre el teléfono y el servidor SIP. Puede agregar permisos de operador, registros de megafonía, niveles de prioridad, vinculación de alarmas y selección gráfica de zonas mientras el servidor SIP continúa manejando el registro de dispositivos y el enrutamiento de llamadas.
Métodos de conexión para diferentes redes de megafonía
Llamada directa por extensión SIP
La llamada directa por extensión es la disposición más sencilla. El teléfono de despacho y cada terminal de megafonía SIP se registran en la centralita IP o servidor SIP como extensiones separadas. Una bocina SIP podría usar la extensión 6101, mientras que un altavoz columna IP en otra área usa la extensión 6102.
Cuando el operador marca uno de estos números, el servidor establece una sesión SIP entre el teléfono y el extremo seleccionado. El terminal de megafonía contesta automáticamente y reproduce la voz en vivo del operador.
Este enfoque es adecuado para sistemas pequeños, ubicaciones individuales e instalaciones donde los operadores ocasionalmente necesitan dirigirse a un área específica. También facilita probar o mantener un solo dispositivo de megafonía sin activar una zona completa.
Sin embargo, llamar a cada altavoz por separado se vuelve ineficiente cuando un sitio contiene muchos extremos. Por lo tanto, la llamada por extensión individual debe reservarse para megafonía punto a punto, pruebas de equipos o ubicaciones que necesitan control independiente.
Grupos de megafonía SIP
Un grupo de megafonía permite que varios extremos compartan un único número de destino. Por ejemplo, la extensión 6200 podría representar el área de producción y activar seis bocinas SIP al mismo tiempo. Se pueden asignar otros números al almacén, muelles de carga, edificios de oficinas o áreas exteriores.
Los grupos de megafonía generalmente se crean en la centralita IP, el servidor SIP o la plataforma de gestión de difusión. Dependiendo del sistema, la plataforma puede establecer sesiones SIP individuales con los dispositivos receptores o convertir la llamada en una transmisión de audio multicast.
La megafonía grupal simplifica la operación diaria porque el despachador selecciona un área operativa en lugar de un altavoz individual. También proporciona una base práctica para los permisos de usuario, los horarios de megafonía y las reglas de prioridad de emergencia.
La pertenencia a la zona debe seguir el diseño físico y los procedimientos operativos del sitio. Por ejemplo, un altavoz instalado cerca de un muelle de carga no debería pertenecer automáticamente a un grupo de megafonía de almacén simplemente porque ambos dispositivos estén conectados al mismo switch de red.
Conexión a través de puerta de enlace de megafonía SIP
Se utiliza una puerta de enlace de megafonía cuando el destino es un amplificador PA tradicional o una red de altavoces analógicos existente. La puerta de enlace se registra en la plataforma SIP como una extensión llamable y convierte el audio SIP recibido en una señal analógica.
Cuando la puerta de enlace recibe una llamada, también puede activar un relé para arrancar un amplificador, abrir una entrada de audio o activar un controlador de zona. El cableado exacto depende de la salida de la puerta de enlace y la entrada del amplificador, que pueden usar RCA, terminales de audio balanceados u otra interfaz de nivel de línea.
Este diseño permite a una organización agregar megafonía basada en teléfono sin reemplazar amplificadores y altavoces que aún funcionan. Es particularmente útil en fábricas, campus, almacenes e instalaciones de transporte que están experimentando una migración gradual a comunicaciones IP.
Antes de la instalación, el equipo del proyecto debe confirmar el nivel de audio requerido, la impedancia de entrada, el método de conexión a tierra y el comportamiento del relé. Una llamada SIP exitosa no garantiza una reproducción correcta si la interfaz analógica entre la puerta de enlace y el amplificador no coincide.
Megafonía multicast controlada por SIP
El multicast es útil cuando el mismo anuncio debe llegar a un gran número de altavoces IP con un retraso de configuración mínimo. El audio se transmite a una dirección multicast, y cada extremo autorizado suscrito a esa dirección puede recibir la transmisión.
Un teléfono de despacho puede admitir la transmisión multicast directamente, pero esta capacidad no debe asumirse. En muchas instalaciones, el teléfono primero realiza una llamada SIP al servidor, y la plataforma de megafonía convierte esa llamada en audio multicast para la zona seleccionada.
Los switches de red deben admitir el diseño multicast previsto. Se debe verificar el snooping IGMP, la configuración de VLAN y el enrutamiento multicast antes de la implementación, especialmente cuando la megafonía debe cruzar diferentes subredes o edificios.
La señalización SIP y el audio multicast cumplen diferentes propósitos en este arreglo. SIP identifica al llamante, verifica la autorización e inicia la tarea de megafonía, mientras que el multicast distribuye la misma transmisión de audio de manera eficiente a múltiples extremos.
Cuentas SIP y parámetros de megafonía
La integración comienza asignando una cuenta SIP al teléfono de despacho. La configuración requerida normalmente incluye la dirección del servidor SIP, el número de extensión, el nombre de autenticación, la contraseña, el puerto, el método de transporte y el códec de audio preferido.
Los altavoces SIP o las puertas de enlace de megafonía requieren parámetros de registro similares. Cada extremo también debe tener un nombre de dispositivo claro y una descripción de ubicación para que el personal de mantenimiento pueda identificarlo sin depender únicamente de un número de extensión.
| Área de configuración | Parámetros típicos | Propósito |
|---|---|---|
| Teléfono de despacho | Cuenta SIP, dirección del servidor, puerto, transporte y códec | Registra el extremo del operador y establece llamadas de megafonía |
| Plataforma SIP | Extensiones, grupos de megafonía, reglas de enrutamiento y permisos | Dirige las llamadas a la zona o terminal correcto |
| Extremo de megafonía | Cuenta SIP, respuesta automática, volumen y dirección multicast | Recibe y reproduce anuncios en vivo |
| Puerta de enlace de megafonía | Salida de audio, acción del relé e interfaz de amplificador | Conecta llamadas SIP a equipos PA tradicionales |
| Red | VLAN, QoS, PoE, puertos RTP y control multicast | Mantiene una señalización y entrega de audio confiables |
El siguiente ejemplo muestra cómo se podría organizar un sistema de megafonía industrial pequeño:
| Elemento | Configuración de ejemplo |
|---|---|
| Teléfono de despacho | Extensión 2001 |
| Grupo de megafonía de producción | Extensión 6201 |
| Grupo de megafonía de almacén | Extensión 6202 |
| Grupo de megafonía de muelle de carga | Extensión 6203 |
| Grupo de emergencia de todas las zonas | Extensión 6299 |
| Tecla DSS 1 | Marcación rápida 6201 |
| Tecla DSS 2 | Marcación rápida 6202 |
| Tecla DSS 3 | Marcación rápida 6203 |
| Tecla de emergencia | Marcación rápida 6299 con control de permisos del lado del servidor |
| Códec de audio | G.711 A-law o μ-law según los requisitos de la plataforma |
| Comportamiento del extremo de megafonía | Respuesta automática |
La respuesta automática es esencial para la megafonía en vivo. Un altavoz no puede esperar a que alguien acepte la llamada manualmente. Según el equipo, la respuesta automática puede estar habilitada localmente en el terminal o activada por cabeceras SIP específicas enviadas por el servidor.
También se debe confirmar la compatibilidad de códecs. G.711 se usa comúnmente en redes locales administradas porque proporciona una calidad de voz predecible y es ampliamente compatible. G.711 A-law es común en muchos sistemas internacionales y orientados a Europa, mientras que G.711 μ-law se usa frecuentemente en redes de América del Norte y Japón. El teléfono de despacho, el servidor y los extremos de megafonía deben usar configuraciones de códec mutuamente compatibles.
Se puede considerar un códec de menor ancho de banda para conexiones remotas, pero cada dispositivo en la ruta de audio debe admitir el formato seleccionado. La transcodificación puede ser posible en algunas plataformas de comunicación, aunque aumenta los requisitos de procesamiento y puede introducir un retraso adicional.
Los permisos de llamada deben evitar que una extensión ordinaria transmita a zonas de emergencia o de todo el sitio. La tecla DSS solo proporciona acceso al número de destino configurado. La autorización debe ser aplicada por el servidor SIP o la plataforma de despacho según la extensión del llamante, el rol del usuario, el horario o el grupo de megafonía.
Producto relacionado: Consolas de despacho IP de Becke Telcom

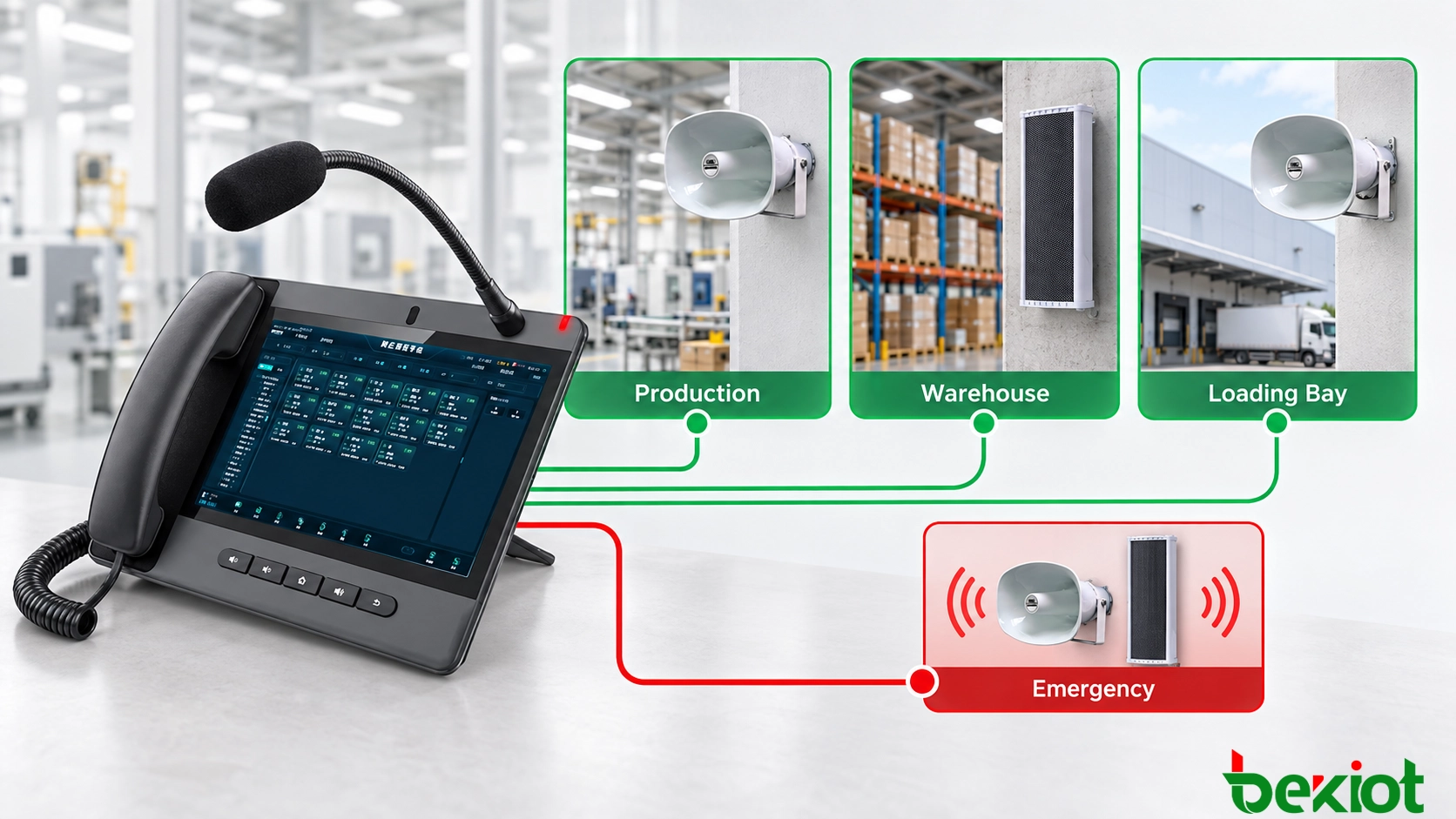

Selección de zona con un toque en el teléfono de despacho
Una sala de control no debería exigir que los operadores recuerden una larga lista de números de extensión. Los destinos de megafonía utilizados con frecuencia se pueden asignar a teclas DSS o programables en el teléfono de despacho.
| Etiqueta de la tecla | Destino de megafonía | Uso de ejemplo |
|---|---|---|
| Producción | Grupo de megafonía del área de producción | Instrucciones de turno y avisos operativos |
| Almacén | Zona de altavoces del almacén | Coordinación de carga y inventario |
| Muelle de carga | Grupo de bocinas exteriores | Instrucciones para vehículos y personal |
| Mantenimiento | Zona de taller y sala de equipos | Solicitudes de respuesta técnica |
| Emergencia | Grupo de todas las zonas autorizado | Instrucciones de emergencia para todo el sitio |
La etiqueta visible para el operador debe describir el área física u operativa, no el número de extensión subyacente. Esto reduce los errores de selección durante eventos sensibles al tiempo.
Una tecla programable puede funcionar como una tecla de marcación rápida o como un control de pulsar-para-hablar. Con la marcación rápida, el operador presiona la tecla, espera a que se conecte la ruta de megafonía y luego habla. Con la operación de pulsar-para-hablar, es posible que el operador deba mantener presionada la tecla mientras habla y soltarla para finalizar el anuncio.
El comportamiento exacto de la tecla debe confirmarse antes de capacitar al personal de la sala de control. Los operadores no deben asumir que cada teléfono usa la misma secuencia de presionar, mantener y soltar.
Algunos teléfonos de despacho pueden usar suscripciones BLF o información de estado de la plataforma para mostrar si un destino está disponible o activo actualmente. Un indicador verde puede representar una zona disponible, mientras que los indicadores rojos o parpadeantes pueden mostrar un anuncio activo o un estado de emergencia.
La visualización del estado depende de la interoperabilidad entre el teléfono, el servidor SIP y el sistema de megafonía. Una tecla puede iniciar la megafonía incluso cuando la supervisión de estado en tiempo real no está disponible, por lo que se debe confirmar el comportamiento requerido durante el diseño del sistema.
Flujo de llamadas y prioridad de difusión
Cuando un operador presiona una tecla de megafonía, el teléfono de despacho envía una INVITACIÓN SIP a la plataforma de control de llamadas. La plataforma identifica al llamante, verifica el plan de marcación y los permisos, y resuelve el destino de megafonía seleccionado.
Luego, la plataforma llama al altavoz SIP, la puerta de enlace o el grupo de megafonía correspondiente. Después de que el destino conteste automáticamente, la voz del operador se transporta en una transmisión RTP o se convierte en audio multicast para su distribución a los extremos seleccionados.
El operador debe esperar un tono de confirmación de megafonía, una indicación en pantalla o una luz de zona activa antes de hablar. Comenzar demasiado pronto puede provocar que se pierda la primera parte del mensaje mientras la sesión SIP y la ruta de audio aún se están estableciendo.
Por lo tanto, un flujo de trabajo de megafonía se puede resumir como:
-
El operador selecciona la zona de megafonía requerida.
-
El teléfono envía una solicitud de llamada SIP.
-
La plataforma verifica el destino y el permiso del operador.
-
Los extremos de megafonía contestan automáticamente.
-
El teléfono muestra un estado activo o reproduce un tono de confirmación.
-
El operador realiza el anuncio.
-
La voz se transporta a través de RTP o multicast a los extremos seleccionados.
-
El operador suelta la tecla PTT o finaliza la llamada.
-
La plataforma termina la sesión y devuelve la zona a su estado normal.
-
El evento se registra si el registro está habilitado.
Cuando finaliza el anuncio, la plataforma debe liberar el grupo de megafonía rápidamente. Los altavoces pueden volver entonces a la música de fondo, la reproducción programada o el estado de espera según su estado operativo anterior.

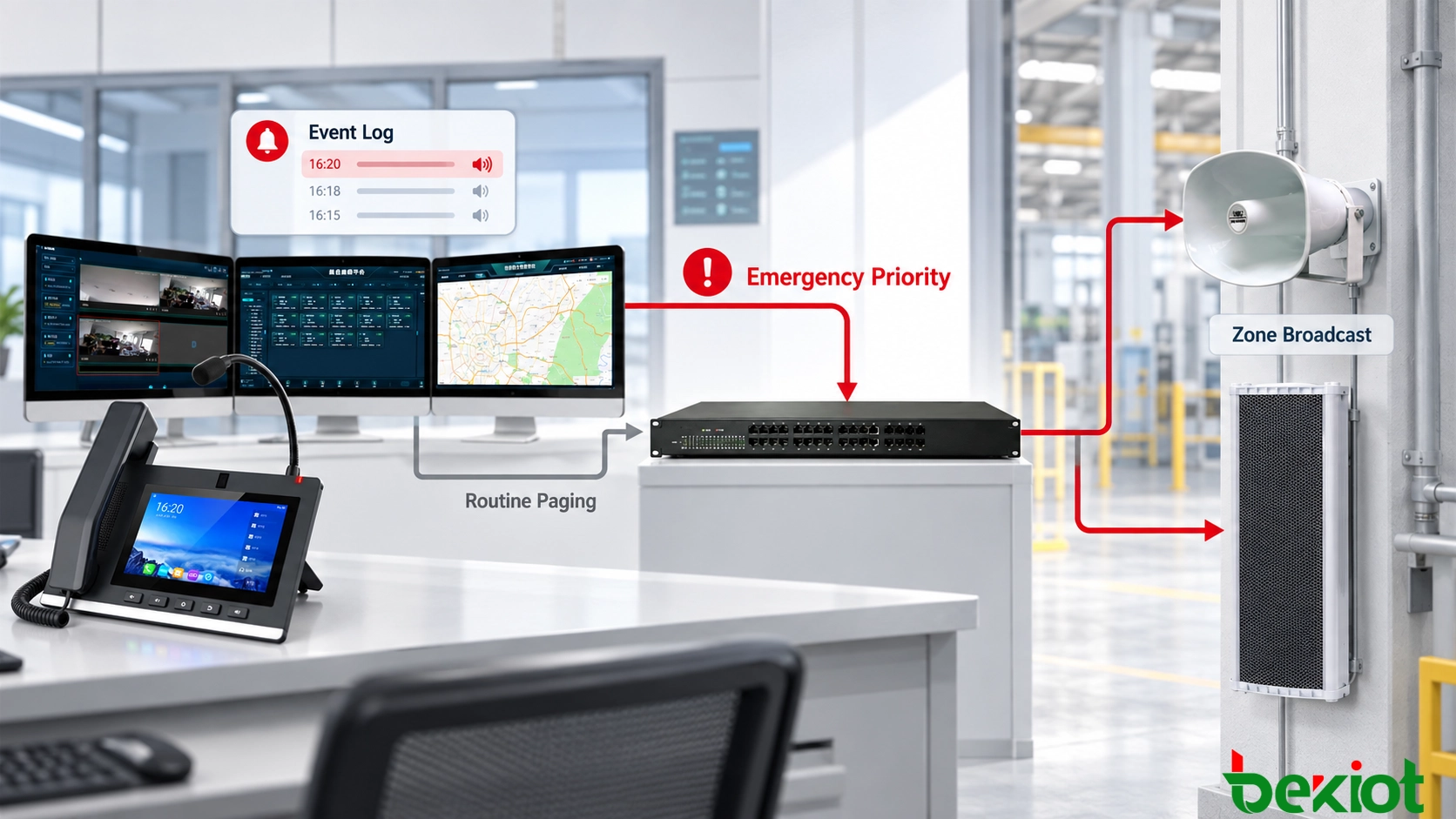

La megafonía de emergencia requiere un control adicional. Un anuncio de alta prioridad puede necesitar interrumpir la música de fondo, el audio programado o un anuncio rutinario ya en curso. El sistema debe definir qué roles de operador pueden usar esta función y qué zonas se pueden sobrescribir.
La prioridad no la crea únicamente el teléfono de despacho. La plataforma SIP debe reconocer el nivel de prioridad, y el equipo de megafonía receptor debe admitir el comportamiento de interrupción previsto.
El sistema también debe definir qué sucede cuando dos operadores intentan llamar a la misma zona. Las políticas posibles incluyen:
-
Permitir que la primera llamada activa retenga el control de la zona
-
Rechazar la segunda llamada con una indicación de ocupado
-
Colocar la segunda solicitud en una cola de megafonía
-
Permitir que un operador de mayor prioridad interrumpa el anuncio activo
Estas reglas deben establecerse antes de la puesta en servicio. Una política de conflictos indefinida puede provocar audio mixto, mensajes interrumpidos o incertidumbre sobre qué operador controla la zona de megafonía.
Los registros y los registros de eventos pueden proporcionar la identidad del operador, el destino de la megafonía, la hora de inicio y la duración de la llamada. Estos registros respaldan la revisión de incidentes y el mantenimiento. Sin embargo, un registro SIP completo solo confirma que ocurrió la sesión de comunicación; no prueba que cada altavoz produjera sonido audible.
Puesta en servicio y resolución de problemas
Las pruebas deben cubrir toda la ruta desde el micrófono del teléfono de despacho hasta la salida del altavoz. Un registro SIP exitoso solo confirma que el dispositivo puede comunicarse con el servidor; no confirma el enrutamiento correcto, la respuesta automática, la transmisión de audio ni la cobertura de los altavoces.
Se debe llamar a cada zona de megafonía individualmente. El instalador debe verificar el nombre de la zona mostrada, los dispositivos activados por la llamada, el mensaje de conexión, el nivel de audio y la liberación de la ruta de audio después de que el operador cuelgue.
El principio y el final de cada mensaje de prueba deben verificarse cuidadosamente. Si faltan las primeras palabras, es posible que el operador esté hablando antes de que la ruta de audio esté lista. Si las últimas palabras se cortan, es posible que sea necesario ajustar la tecla PTT o el momento de finalización de la llamada.
Los grupos de todo el sitio y de emergencia deben probarse por separado en condiciones controladas. La prueba debe confirmar si la megafonía de emergencia interrumpe el audio de menor prioridad y si el servicio normal se reanuda correctamente después.
También se deben realizar pruebas que involucren a múltiples operadores. Un despachador puede ocupar una zona rutinaria mientras otro intenta una llamada normal o de emergencia al mismo destino. El resultado observado debe coincidir con la política de prioridad y manejo de conflictos aprobada.
| Problema observado | Elementos a verificar |
|---|---|
| El teléfono de despacho no puede registrarse | Dirección del servidor SIP, cuenta, contraseña, puerto, transporte y acceso a la red |
| No se puede alcanzar el número de megafonía | Plan de marcación, grupo de megafonía, regla de enrutamiento y permiso del llamante |
| El extremo suena pero no contesta | Configuración de respuesta automática y cabeceras de alerta SIP compatibles |
| La llamada se conecta sin audio | Puertos RTP, compatibilidad de códec, firewall, NAT y enrutamiento de medios |
| Falta el principio del mensaje | Tiempo de establecimiento de llamada, tono de confirmación y procedimiento del operador |
| Algunos altavoces no reciben la megafonía grupal | Pertenencia al grupo, dirección multicast, IGMP y configuración de VLAN |
| El audio se retrasa o se interrumpe | Pérdida de paquetes, latencia, política de QoS, ancho de banda y utilización del switch |
| Una zona permanece ocupada después de la megafonía | Liberación de la sesión SIP, comportamiento de PTT, relé de la puerta de enlace y tiempo de espera del extremo |
| La megafonía de emergencia no puede interrumpir el audio rutinario | Reglas de prioridad, autorización del usuario y soporte de anulación del extremo |
También se debe considerar un método de respaldo. Si un servidor SIP central falla, un servidor en espera puede asumir el registro de dispositivos. En un sistema multisitio, los controladores de megafonía locales pueden mantener la comunicación dentro de la instalación afectada cuando la conexión WAN a la plataforma central no está disponible.
El diseño de respaldo adecuado depende del riesgo operativo. Los anuncios rutinarios en el lugar de trabajo pueden tolerar una interrupción breve, mientras que los centros de comando de emergencia, las plantas industriales y las instalaciones de transporte pueden requerir servidores redundantes, energía de respaldo y continuidad de megafonía local.
Una conexión confiable entre un teléfono de despacho y un sistema de megafonía SIP depende de más que un registro SIP exitoso. El enrutamiento de zonas, la respuesta automática, las teclas programables, la prioridad de audio y la calidad de la red deben probarse como una ruta operativa completa. Para la sala de control, el objetivo final es simple: seleccionar el área correcta, confirmar que la ruta de megafonía está lista y entregar un mensaje claro con el menor número posible de acciones.
Preguntas frecuentes
¿Puede un teléfono de despacho conectarse directamente a altavoces SIP sin una centralita IP?
La llamada IP directa puede ser posible cuando ambos dispositivos admiten comunicación SIP peer-to-peer. Sin embargo, esta disposición proporciona enrutamiento, permisos, gestión de grupos y conmutación por error limitados. Una centralita IP o plataforma SIP es generalmente más adecuada para salas de control y sistemas de megafonía multizona.
¿Puede un teléfono de despacho llamar a varios altavoces SIP simultáneamente?
Sí. Los altavoces se pueden asignar a un grupo de megafonía, o la plataforma puede distribuir el audio del operador a través de multicast. El método apropiado depende del número de extremos, el diseño de la red y las capacidades de la plataforma SIP.
¿Un teléfono de despacho requiere un servidor de megafonía dedicado?
No siempre. Una centralita IP compatible puede proporcionar llamadas por extensión y grupos de megafonía básicos. Una plataforma de megafonía o despacho dedicada es más apropiada cuando el proyecto requiere muchas zonas, niveles de prioridad, audio programado, vinculación de eventos, monitoreo o permisos de usuario detallados.
¿Puede el operador recibir confirmación de que se escuchó un anuncio?
La señalización SIP puede confirmar que un extremo de megafonía aceptó la llamada, pero no prueba que las personas hayan escuchado el mensaje. Una confirmación más sólida puede requerir monitoreo del extremo, detección de fallas del amplificador, pruebas de audio basadas en micrófono o una llamada de retorno del personal en el área afectada.
¿Qué sucede cuando la conexión WAN a la plataforma central falla?
La megafonía puede detenerse si cada llamada depende del servidor central. Un diseño resistente puede usar un servidor SIP local, una puerta de enlace superviviente o un controlador de megafonía local para que la comunicación esencial permanezca disponible dentro del sitio durante una falla WAN.
¿Todos los dispositivos de megafonía SIP admiten la anulación de prioridad de emergencia?
No. El comportamiento de prioridad depende de la plataforma SIP, el extremo de megafonía y la política de enrutamiento configurada. La compatibilidad debe confirmarse mediante pruebas de interoperabilidad en lugar de asumirse solo por el registro SIP.
