En un proyecto moderno de comunicación convergente, el sistema no es simplemente un conjunto de teléfonos, radios, cámaras, altavoces y pantallas de despacho. Detrás de cada llamada de voz estable, sesión de video, alerta de emergencia, solicitud de intercomunicación, tarea de grabación y operación de despacho basada en GIS, existe una arquitectura por capas que define cómo se registra, enruta, convierte, muestra y gestiona la información.

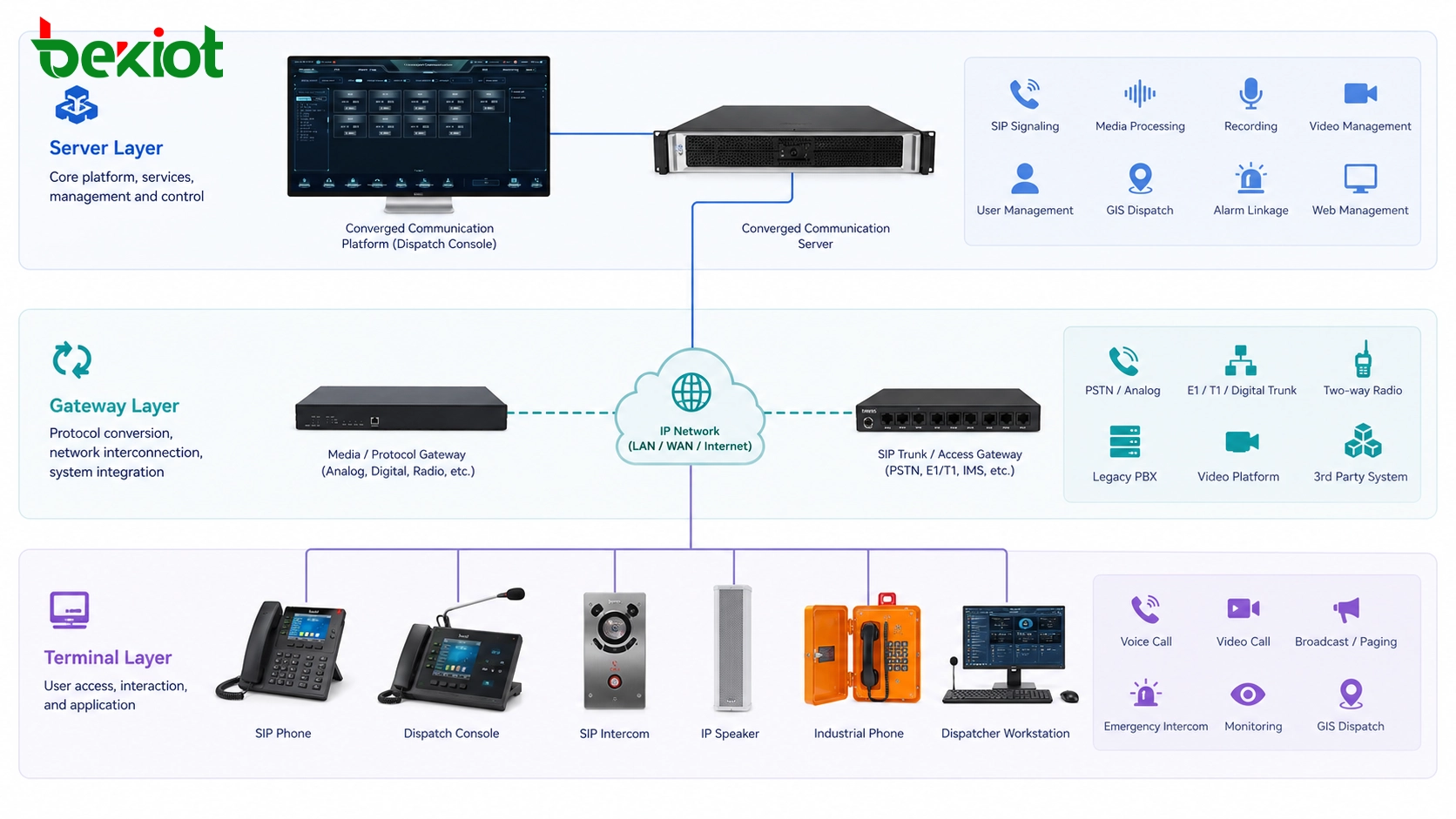

Los tres bloques más importantes son los servidores, las pasarelas y los terminales. Comprender estas tres capas ayuda a integradores, propietarios de proyectos y equipos de ingeniería a diseñar una arquitectura más clara antes de elegir equipos, calcular capacidad o conectar diferentes redes de comunicación.

Una estructura clara antes de desplegar el sistema

Muchos proyectos de comunicación se complican porque todos los dispositivos se analizan juntos sin una estructura clara. Un teléfono SIP, una consola de despacho, una pasarela de radio, un servicio de grabación, una unidad de acceso de video y un servidor de plataforma pueden aparecer en la misma solución, pero no cumplen el mismo papel.

La capa de servidor proporciona conmutación central, registro, gestión, procesamiento multimedia, grabación y servicios de plataforma. La capa de pasarela conecta sistemas externos o no SIP con la plataforma de comunicación IP. La capa de terminal presenta las funciones reales a usuarios en oficinas, salas de control, plantas industriales, puntos de emergencia, áreas públicas, vehículos, túneles, campus e instalaciones remotas.

Este pensamiento por capas es especialmente importante en comunicación unificada, mando de emergencia, despacho industrial, megafonía, enlace de video e integración de múltiples redes. Permite que todo el sistema sea abierto, escalable y más fácil de mantener.

De la conmutación tradicional a las plataformas basadas en software

Los primeros sistemas de comunicación se construían principalmente alrededor de centrales telefónicas de conmutación por circuito. Las líneas telefónicas se conectaban mediante equipos físicos de conmutación y toda la red dependía mucho de infraestructura telefónica dedicada. En ese tipo de estructura, los conceptos de servidor, pasarela y terminal no estaban tan separados como hoy.

Con el desarrollo de las redes IP y la tecnología VoIP, la conmutación de comunicaciones pasó gradualmente a una arquitectura basada en software. Voz, video, señalización, registro de usuarios, control de despacho y servicios de gestión pueden funcionar ahora sobre redes IP. Este cambio creó la necesidad de clasificar los dispositivos según su posición y función dentro de la red.

En un sistema basado en softswitch, SIP se ha convertido en uno de los estándares más comunes para el control de sesiones. Siempre que los dispositivos sigan estándares compatibles de señalización y medios, diferentes servicios pueden organizarse mediante una plataforma de software en lugar de depender solo de conmutadores de hardware tradicionales.

La capa de plataforma que coordina los servicios centrales

El servidor suele ser el núcleo de un sistema de comunicación convergente. En muchos proyectos, la plataforma se construye alrededor de uno o varios servidores SIP. Estos servidores pueden incluir servidores de señalización, medios, autenticación, proxy, grabación, grabación de video, gestión de usuarios, mapas GIS y administración web.

El principal valor de la capa de servidor es que las capacidades clave de comunicación se implementan mediante software. Esto facilita la ampliación, la actualización y, a menudo, resulta más rentable que una arquitectura rígida basada solo en hardware.

Qué suele gestionar la capa de servidor

Un servidor típico de despacho convergente puede admitir gestión de usuarios SIP, registro de extensiones, conmutación de audio, conmutación de video, despacho de voz, despacho de video, despacho GIS, grabación, almacenamiento de video, control de permisos, configuración del sistema y administración de fondo.

En sistemas grandes, la señalización y el procesamiento de medios pueden separarse en diferentes servidores para mejorar capacidad y estabilidad. En proyectos pequeños y medianos, muchos de estos servicios pueden desplegarse en un servidor físico o virtual, porque la escala no siempre exige un clúster distribuido.

Por eso algunos propietarios no ven muchos servidores separados en una implantación real. Las funciones siguen existiendo, pero pueden estar integradas en un servidor de plataforma o en un grupo compacto de servidores.

Por qué importan los servicios de software centralizados

Los servicios centralizados reducen la configuración repetida y hacen más coherente la gestión de usuarios. Usuarios SIP, permisos de despacho, reglas de grabación, grupos de llamada, números de emergencia, zonas de paging e información de registro de terminales pueden administrarse desde la plataforma.

Esto también favorece la expansión futura. Cuando se agregan más teléfonos IP, intercomunicadores SIP, altavoces IP, puntos de ayuda de emergencia, terminales de video o puestos de despacho, la plataforma puede gestionarlos mediante configuración estándar sin rediseñar todo el sistema.

La capa de interconexión para distintas redes

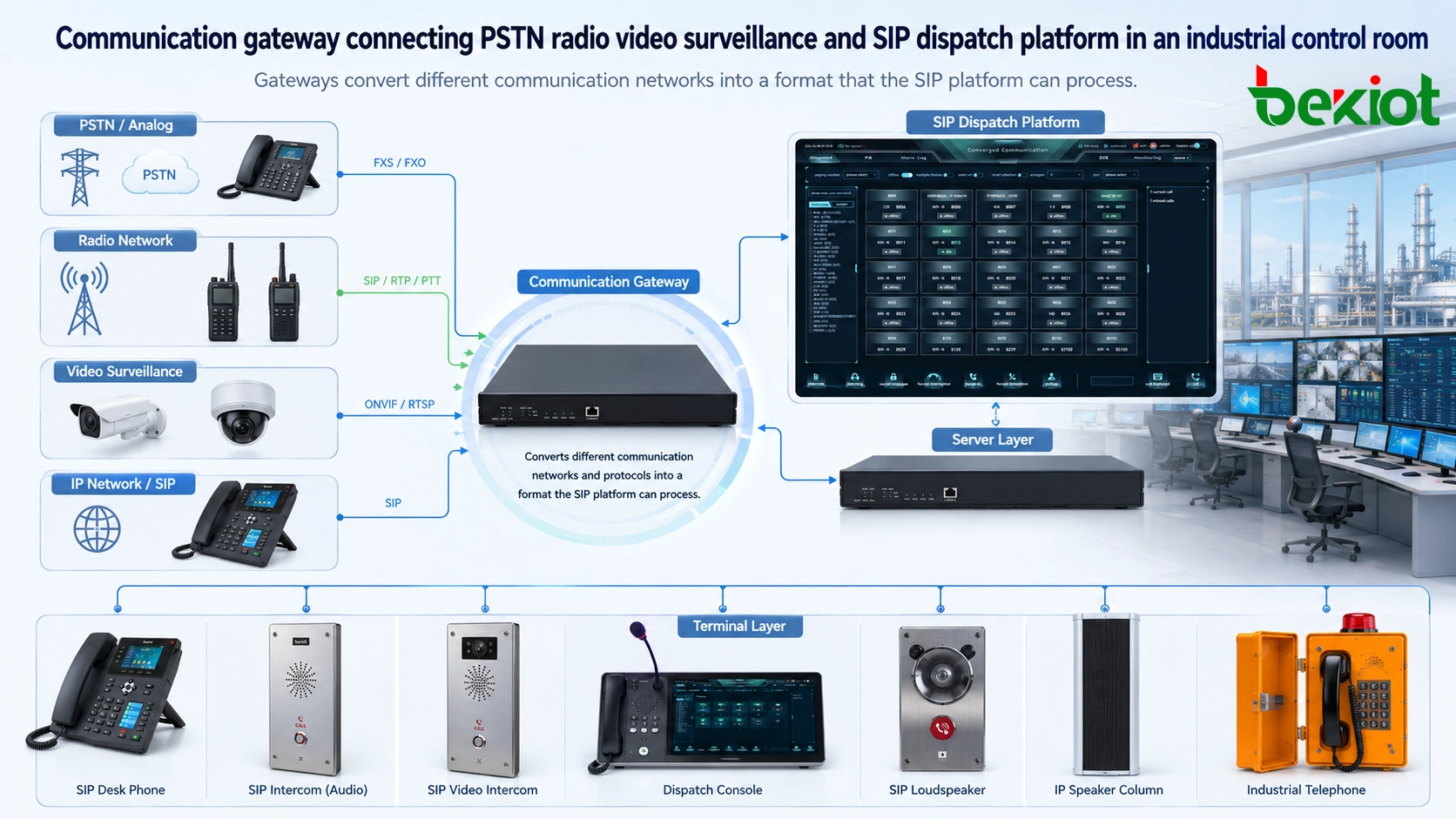

Aunque la comunicación basada en SIP es flexible, los proyectos reales rara vez contienen solo dispositivos SIP. Muchos sitios todavía necesitan conectar líneas telefónicas tradicionales, teléfonos analógicos, PSTN, radios, videovigilancia, alarmas, megafonía u otras plataformas de terceros.

Estos sistemas externos pueden usar estructuras de red, métodos de señalización, formatos de medios y protocolos diferentes. No siempre pueden comunicarse directamente con una plataforma softswitch basada en SIP. Por eso las pasarelas son necesarias.

Por qué se usan pasarelas en lugar de personalizar demasiado la plataforma

En teoría, una plataforma de servidor podría desarrollarse para admitir directamente cada protocolo de terceros. Sin embargo, este enfoque suele volver la plataforma central compleja, pesada y difícil de mantener. Cada nueva red puede exigir una nueva integración y el sistema pierde las ventajas abiertas y modulares del softswitch.

Un método mejor es usar dispositivos de pasarela dedicados. Cada pasarela se centra en un tipo de conexión entre sistemas, como acceso telefónico, radio, video, paging o enlace de alarmas. La plataforma del servidor puede seguir procesando los servicios mediante un flujo SIP más estandarizado.

Aplicaciones típicas de pasarela

Para integración telefónica, una pasarela FXS, FXO, E1 o VoIP puede conectar líneas heredadas y extensiones analógicas a la plataforma IP. Para integración de radio troncal o push-to-talk, una pasarela RoIP puede unir canales de radio al sistema de despacho. Para enlace de video, una pasarela de acceso de video puede llevar video de vigilancia o de campo a la plataforma de mando.

Esta división mantiene más limpia la plataforma central. La pasarela gestiona la conversión de protocolo y medios, mientras el servidor gestiona registro, enrutamiento, despacho, grabación y administración del sistema.

La capa del usuario donde las funciones se hacen visibles

Los terminales son los dispositivos que los usuarios operan realmente. Servidores y pasarelas suelen ubicarse en salas de equipos, centros de control o redes de backend. Los terminales se colocan donde ocurre la comunicación: escritorios, entradas, túneles, estaciones de emergencia, fábricas, andenes, almacenes, vehículos o centros de mando.

Un smartphone es un ejemplo simple de terminal. La mayoría de los usuarios no se preocupa por cómo el backend completa señalización, enrutamiento de medios o autenticación. Les importa si el dispositivo puede llamar, recibir alertas, mostrar video, activar ayuda, emitir audio o conectar rápidamente con la persona correcta.

Los terminales son más que teléfonos de escritorio

El terminal más común en muchos proyectos es el teléfono IP. Normalmente se coloca en un escritorio y proporciona comunicación de voz o video para usuarios de oficina, operadores, recepciones, mostradores de hotel, salas de control o centros de servicio.

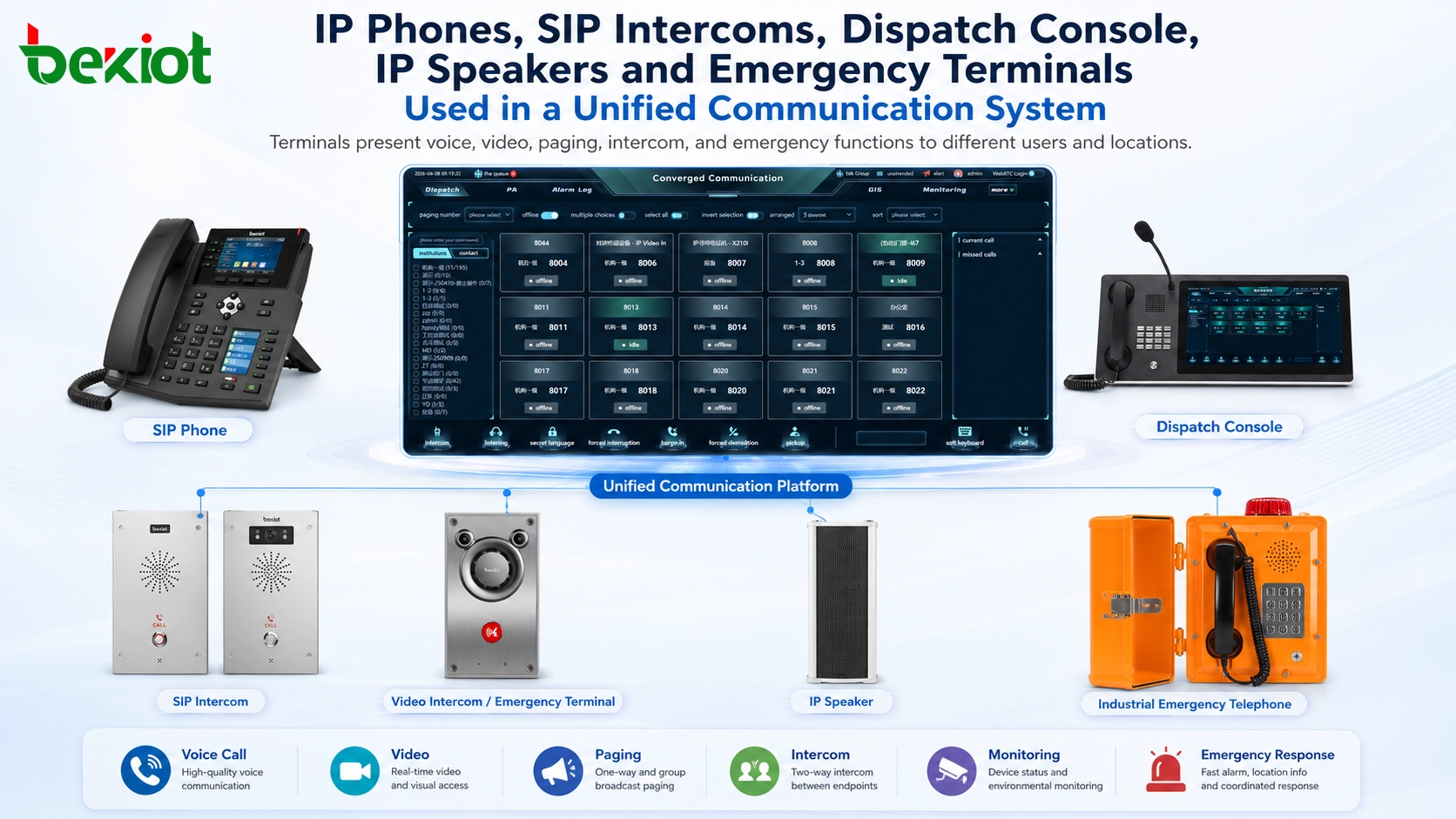

Sin embargo, la categoría de terminales es mucho más amplia. Puede incluir teléfonos SIP, videoteléfonos, terminales inteligentes, consolas de despacho, altavoces IP, intercomunicadores SIP, puntos de ayuda, teléfonos industriales, cámaras SIP, terminales de megafonía, intercomunicadores de puerta y dispositivos robustos de campo.

Cada terminal se centra en presentar funciones. El servidor crea la cuenta, extensión, contraseña, permisos, grupo o perfil de servicio. Después de autenticarse y registrarse, el terminal puede usar los servicios de comunicación de la plataforma.

Por qué es importante la coincidencia de protocolos

Un terminal debe coincidir con el protocolo de comunicación y los requisitos de servicio del sistema. En soluciones SIP, antes del despliegue deben verificarse compatibilidad SIP, códecs, alimentación PoE, seguridad de red, calidad de audio, protección ambiental e interoperabilidad con la plataforma.

Por ejemplo, un teléfono de oficina puede priorizar llamadas de extensión y transferencia, mientras que un terminal de emergencia puede necesitar llamada de un botón, manos libres, carcasa impermeable, enlace de alarma y funcionamiento fiable en exteriores o entornos industriales.

Una arquitectura práctica para proyectos reales

Una solución bien diseñada no trata servidores, pasarelas y terminales como productos aislados. Define sus responsabilidades dentro de la misma arquitectura. El servidor proporciona control central, la pasarela permite interconexión y el terminal entrega aplicaciones al usuario.

Esta estructura es adecuada para muchos proyectos, como comunicación unificada empresarial, centros de mando de emergencia, despacho industrial, comunicación de transporte, plataformas de seguridad pública, instalaciones de energía, notificación en campus, comunicación hotelera y operación multisede.

Para proyectos que requieran teléfonos SIP, terminales industriales, acceso RoIP, pasarelas de voz, plataformas de despacho o terminales de emergencia, Becke Telcom / Becke Communications puede considerarse una referencia práctica de producto y solución durante la selección.

Valor para despacho, emergencia e industria

El modelo servidor-pasarela-terminal es valioso porque permite un diseño flexible. Un centro de mando puede necesitar puestos de despacho, mapas GIS, grabación, enlace de video, radio, telefonía y puntos de llamada de emergencia. Una fábrica puede necesitar teléfonos IP, teléfonos industriales, altavoces SIP, enlace de alarmas, zonas de paging y comunicación de sala de control. Un proyecto de transporte puede requerir teléfonos de túnel, intercomunicadores de estación, megafonía, enlace CCTV y despacho centralizado.

Estos requisitos son muy diferentes, pero la lógica de arquitectura se mantiene. El servidor organiza el servicio de comunicación, la pasarela conecta redes diferentes y el terminal lleva la capacidad de comunicación al lugar real del usuario.

Esta es también una de las principales ventajas de los sistemas modernos de comunicación convergente. Mediante protocolos abiertos y acceso modular, la plataforma puede admitir más funciones, más tipos de terminales y un ecosistema más estable para integradores, fabricantes, operadores y usuarios finales.

Lista de verificación antes de la implementación

Antes de desplegar una solución, el equipo debe confirmar número de usuarios SIP, llamadas concurrentes, grabación, acceso de video, enlace GIS, integración de radio, acceso telefónico, zonas de megafonía, entornos de instalación de terminales y planes de expansión.

El siguiente paso es decidir si los servicios se desplegarán en un servidor o se separarán en varios. Para muchos proyectos pequeños y medianos, un servidor integrado de despacho puede ser suficiente. Para proyectos mayores, señalización, medios, grabación, video y gestión pueden requerir despliegue independiente o redundante.

La selección de pasarelas debe basarse en los sistemas que se conectarán. La selección de terminales debe basarse en el entorno real, comportamiento de usuarios, nivel de protección, requisitos de audio, método de instalación y compatibilidad con la plataforma.

FAQ

¿Cómo debe un equipo estimar la capacidad del servidor?

La capacidad debe estimarse según usuarios registrados, llamadas concurrentes, sesiones de video, canales de grabación, puestos de despacho, almacenamiento e integraciones. Un sistema pequeño solo de voz y una plataforma grande con video, GIS y grabación requieren recursos muy distintos.

¿Pueden seguir usándose teléfonos analógicos o líneas tradicionales?

Sí. Los recursos telefónicos heredados normalmente pueden conectarse mediante pasarelas adecuadas. Esto permite reutilizar teléfonos analógicos, líneas PSTN o recursos PBX mientras la plataforma principal migra hacia comunicación IP.

¿Las pasarelas deben instalarse cerca del servidor o del equipo de campo?

Depende del cableado, calidad de red, acceso de mantenimiento y tipo de sistema conectado. Algunas pasarelas se colocan en la sala de control para gestión centralizada, y otras cerca de radios, líneas analógicas, amplificadores de megafonía o sistemas de campo para reducir cableado.

¿Qué factores afectan la calidad de voz en esta arquitectura?

La calidad de voz puede verse afectada por latencia, pérdida de paquetes, selección de códec, control de eco, calidad del micrófono del terminal, diseño del altavoz, estabilidad PoE, rendimiento de la pasarela y capacidad de procesamiento multimedia del servidor. La planificación de red es tan importante como la selección de equipos.

¿Cómo mantener el sistema fácil de mantener después de expandirse?

El mejor enfoque es mantener una arquitectura modular. Los servidores deben manejar lógica de servicio estandarizada, las pasarelas la conversión de protocolos externos y los terminales deben ser compatibles con la plataforma. Documentación clara, reglas de nombres unificadas y herramientas de gestión remota también ayudan al mantenimiento a largo plazo.
