El mecanismo de redundancia del servidor SIP ayuda a garantizar la fiabilidad y la continuidad del servicio SIP. El uso de un servidor principal y un servidor de respaldo es una de las formas habituales de redundancia. Los servidores principal y de respaldo comparten cuentas de usuario, información de Dialog según la implementación específica de la solución de redundancia, información de Registration y otros datos de servicio. En condiciones normales, todas las solicitudes y respuestas SIP son gestionadas por el servidor principal. Cuando el servidor principal falla, está en mantenimiento o no es accesible, el terminal SIP cambia automáticamente al servidor de respaldo para solicitar servicio, lo que mantiene la continuidad de uso. Cuando el servidor principal se recupera, el terminal SIP puede volver automáticamente al servidor principal para solicitar servicio.
Figura 1 Servidor SIP principal y de respaldo
Failover: mecanismo mediante el cual el servidor de respaldo asume todos los servicios cuando el servidor principal no está disponible, sin afectar el uso por parte del cliente.
Failback: mecanismo mediante el cual el dispositivo detecta si el servidor principal se ha recuperado mientras el servidor de respaldo está trabajando, para cambiar rápidamente de nuevo al servidor principal.
Server Unavailable: el cliente solicita el registro y el Server responde 500/503, o UDP recibe un ICMP de destino inaccesible, o la conexión TCP agota el tiempo de espera.
Register Failback: cuando el servidor principal no está disponible y el teléfono se registra en el servidor de respaldo, el teléfono crea un nuevo Register Dialog para detectar si el servidor principal se ha recuperado. Esta función tiene un periodo de detección independiente y configurable.
Este documento está dirigido al personal interno de I+D o pruebas que desea comprender cómo se mejora la función Dial plan.
Configure dos datos de Server para la línea SIP del teléfono. SIP Server1 es el servidor principal y SIP Server2 es el servidor de respaldo.
El teléfono admite Failover para las señales Register, Invite y Bye. Otras señales aún no son compatibles.
2.2.1 Register Failover
Condiciones de activación: registro manual / tiempo de espera de registro / tiempo de espera de solicitud Option o Cancel
1) El teléfono envía la señal Register al servidor principal.
2) El teléfono intenta enviar Register al servidor principal un número especificado de veces en productos V3, o durante un tiempo específico en productos V2.
3) Cuando el servidor principal está Unavailable, el teléfono envía la señal Register al servidor de respaldo.
4) El servidor de respaldo responde 200 OK y el teléfono se registra correctamente.
2.2.2 Invite Failover
Condición de activación: el usuario realiza una llamada
1) El teléfono A llama al teléfono B.
2) El teléfono A envía una solicitud Invite al servidor principal.
3) El teléfono A intenta enviar Invite al servidor principal un número especificado de veces en productos V3, o durante un tiempo específico en productos V2.
4) Cuando el servidor principal está Unavailable, el teléfono envía Register al servidor de respaldo.
5) El servidor de respaldo responde 200 OK al teléfono y el teléfono se registra correctamente en el servidor de respaldo.
6) El teléfono envía una solicitud Invite al servidor de respaldo.
7) El servidor de respaldo responde 200 OK y los teléfonos A y B establecen la llamada.
2.2.3 Bye Failover
Condición de activación: después de que el teléfono establece una llamada a través del servidor principal, el teléfono cuelga la llamada
1) El teléfono A establece una llamada con el teléfono B a través del servidor principal.
2) El teléfono A cuelga la llamada.
3) El teléfono A envía una solicitud Bye al servidor principal.
4) El teléfono A intenta enviar Bye al servidor principal un número especificado de veces en productos V3, o durante un tiempo específico en productos V2.
5) Cuando el servidor principal está Unavailable, el teléfono envía Register al servidor de respaldo.
6) El servidor de respaldo responde 200 OK al teléfono y el teléfono se registra correctamente en el servidor de respaldo.
7) El teléfono envía un mensaje Bye al servidor de respaldo.
8) El servidor de respaldo responde 200 OK y la llamada del teléfono B finaliza.
2.2.4 Fallo de Failover
Cuando todos los servidores no están disponibles, el teléfono intenta cada servidor en orden según la prioridad de los servidores principal y de respaldo, durante el número especificado de veces en productos V3 o durante un tiempo específico en productos V2. El último servidor es una excepción. Según RFC3261, SIP intentará durante 64*T1, es decir 32 segundos. La solicitud de señalización SIP actual falla y el resultado se informa al usuario.
El teléfono admite Register Failback independiente. Después de registrarse correctamente en el servidor de respaldo, el teléfono envía periódicamente un Register independiente al servidor principal para detectar si el servidor principal se ha recuperado.
Condición de activación: tiempo de espera del temporizador Register Failback.
1) El teléfono se registra correctamente en el servidor de respaldo.
2) Cuando Register Failback agota el tiempo, el teléfono envía un Register independiente al servidor principal.
3) El servidor principal responde 200 OK y el teléfono cambia al servidor principal.
Cuando el servidor principal aún no está disponible, el Register enviado por el teléfono se retransmite según RFC3261 hasta que se alcanza el tiempo de espera de 64*T1, es decir 32 segundos. Después del tiempo de espera, el temporizador se inicia de nuevo y detecta periódicamente el servidor principal.
| Nombre del elemento de configuración | Descripción | Valor | |
| SIPN | Register Addr: | Dirección del servidor principal. | IP/nombre de dominio Valor predeterminado: vacío |
| SIPN | Register Port: | Puerto de servicio del servidor principal. | Numérico Valor predeterminado: 5060 |
| SIPN | Register TTL: | Periodo de registro del servidor principal. | Numérico Valor predeterminado: 3600 Unidad: segundos |
| SIPN | Transport: | Protocolo de transporte del servidor principal: UDP, TCP o TLS. | 0: UDP 1: TCP 3: TLS Valor predeterminado: 0 |
| SIPN | Backup Addr: | Dirección del servidor de respaldo. | IP/nombre de dominio Valor predeterminado: vacío |
| SIPN | Backup Port: | Puerto de servicio del servidor de respaldo. | Numérico Valor predeterminado: 5060 |
| SIPN | Backup TTL: | Periodo de registro del servidor de respaldo. | Numérico Valor predeterminado: 3600 Unidad: segundos |
| SIPN | Backup Transport: | Protocolo de transporte del servidor de respaldo: UDP, TCP o TLS. | 0: UDP 1: TCP 3: TLS Valor predeterminado: 0 |
| SIPN | Enable Failback: | Controla si la línea habilita la función Register Failback. | 0/1 Valor predeterminado: 1 |
| SIPN Failback Interval: | Intervalo para detectar si el servidor principal o Proxy se ha recuperado después de registrarse en el servidor de respaldo o Proxy. | Numérico Valor predeterminado: 1800 Unidad: segundos | |
| SIPN Signal Retry Counts: | Número de retransmisiones de SIP Request cuando el servidor o Proxy no está disponible, excepto el último servidor o Proxy, que usa un tiempo de espera de 32 segundos. | Numérico Valor predeterminado: 3 | |
El usuario puede iniciar sesión en el servidor Web del teléfono para configurar los servidores principal y de respaldo.
1) Haga clic en la pestaña "Línea" y seleccione la subpestaña SIP, que es la página predeterminada.
2) Seleccione la línea que se va a configurar mediante la lista desplegable "Línea" dentro de la página.
3) Configure la información de registro de la línea.
4) Configure la información de SIP Server1, servidor principal, y SIP Server2, servidor de respaldo, como se muestra en la Figura 2.
5) Haga clic en "Configuración básica" en la página actual para configurar los elementos relacionados con Failback principal y de respaldo, como se muestra en la Figura 3.
6) Haga clic en el botón "Enviar" en la parte inferior de la página para que la configuración surta efecto.

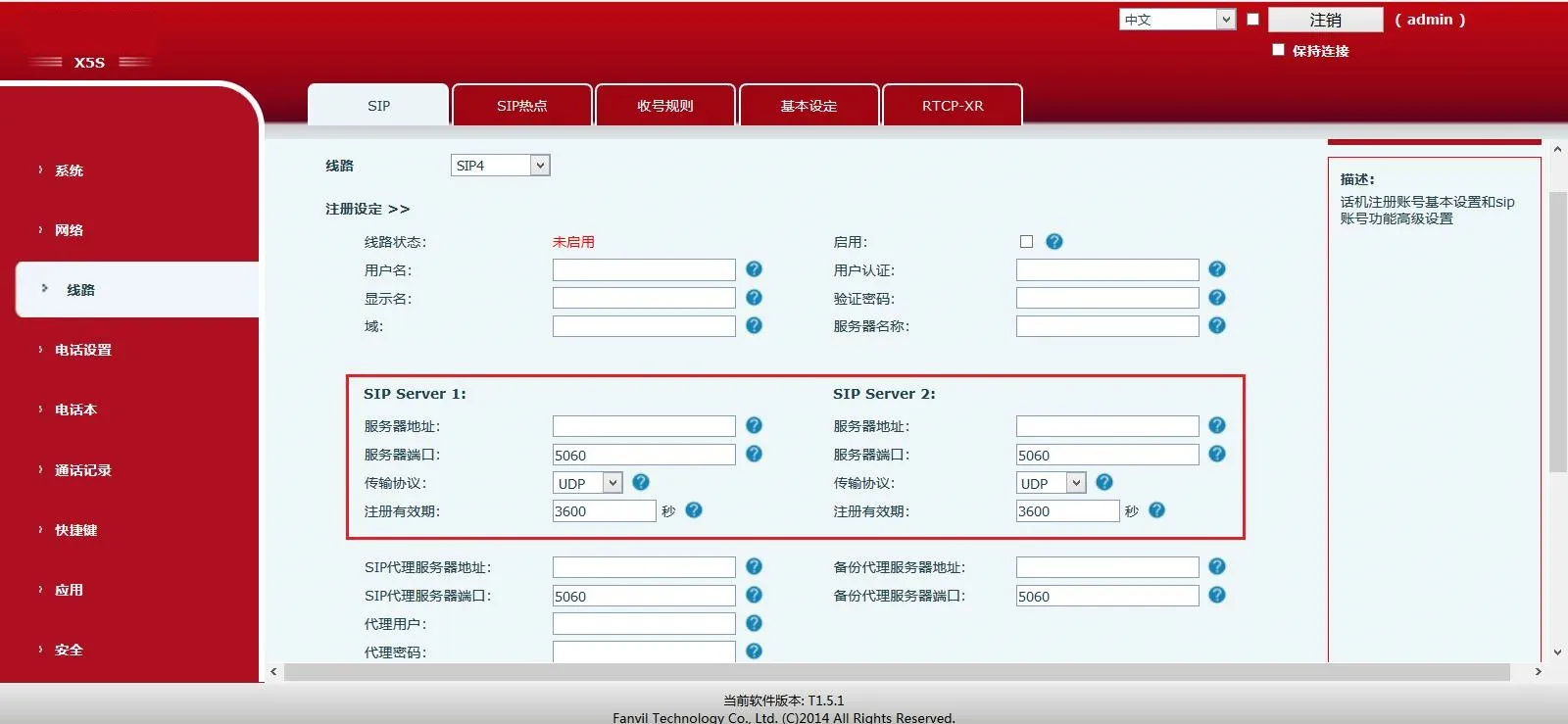

Figura 2 Configuración del servidor SIP principal y de respaldo

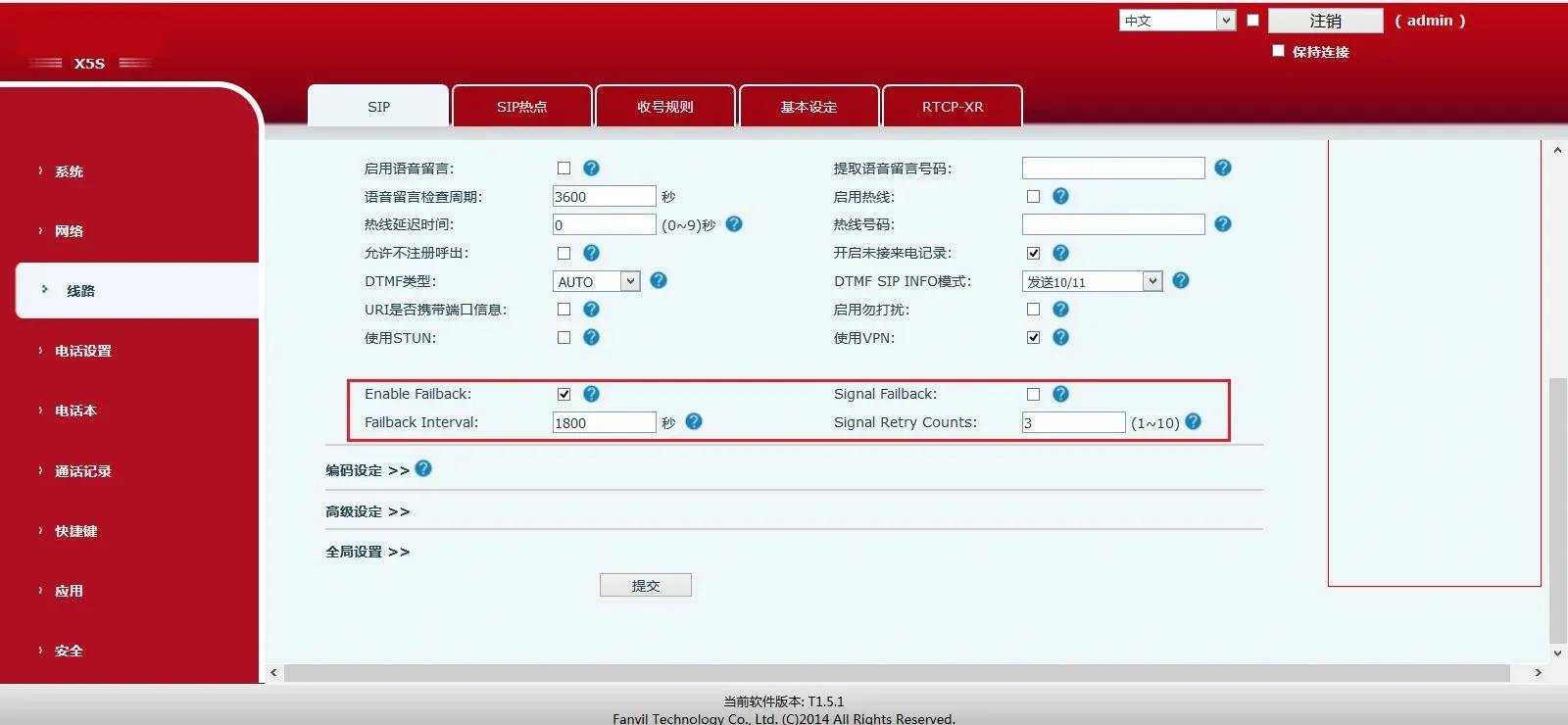

Figura 3 Configuración de Failback SIP principal y de respaldo
