Esta guía explica cómo usar DHCP Option 66 para el despliegue automático y la actualización en lote de teléfonos industriales SIP, incluyendo DHCP Server, raíz TFTP, ruta Option 66, edición de configuración y operación de actualización.
Este documento explica cómo actualizar en lote teléfonos industriales SIP mediante DHCP Option66, una de las formas de despliegue automático. Al reiniciar el teléfono industrial SIP, durante el arranque solicita una dirección IP al router. Cuando el router o DHCP Server entrega la IP, también envía la información de actualización configurada previamente para que el teléfono encuentre los archivos correspondientes y actualice su configuración.
Este documento se aplica a todos los modelos de teléfonos industriales SIP de nuestra empresa.
Este documento está dirigido al personal de mantenimiento diario que resuelve problemas de teléfonos industriales SIP.
Método de conexión de red:
Instale en el PC un software para crear un DHCP Server (descarga: http://www.dhcpserver.de/cms/). Use el nuevo DHCP Server para proporcionar direcciones IP a los teléfonos industriales SIP y configurar la información de actualización que se enviará a ellos. Además, configure en el PC un servidor FTP o TFTP para almacenar los archivos necesarios, como firmware o archivos de configuración.
La topología de red final es la siguiente:
1. Configurar DHCP Server
Descargue DHCP Server desde http://www.dhcpserver.de/cms/, descomprímalo en una carpeta sin caracteres chinos y configure el PC con una IP fija en la tarjeta cableada, por ejemplo 192.168.1.2.

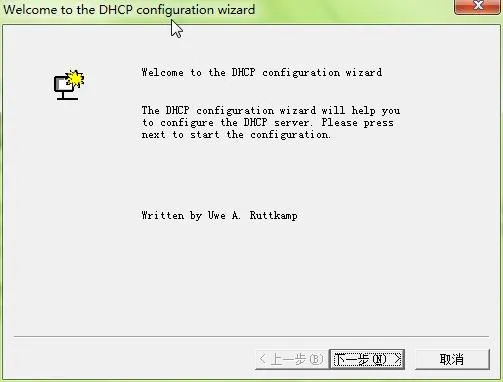

Haga doble clic en dhcpwiz.exe y ejecute DHCP Server. Cuando aparezca la ventana de configuración, haga clic en Siguiente:

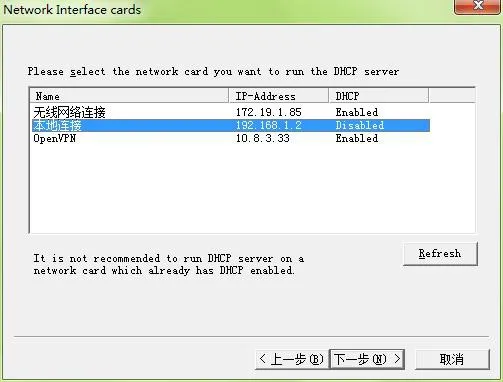

Seleccione la tarjeta de red cableada configurada con la IP fija para que esta interfaz distribuya direcciones IP a los teléfonos industriales SIP:

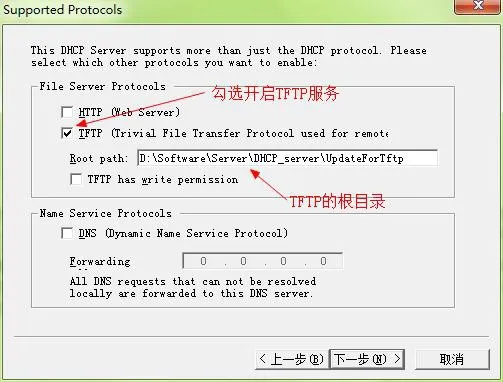

Active el servidor TFTP integrado. El directorio raíz TFTP seleccionado será donde se almacenen los archivos de actualización. Los teléfonos industriales SIP buscarán allí el firmware y los archivos de configuración. Evite rutas con caracteres chinos y recuerde este directorio:

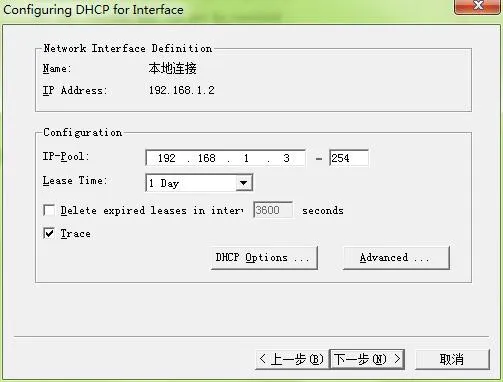

Haga clic en Siguiente y configure el rango de direcciones IP que se distribuirá:
Configure DHCP Option 66. Esta opción indica al teléfono industrial SIP dónde descargar los archivos de actualización:
Haga clic en Add para agregar una opción DHCP. El contenido se muestra a continuación:
Al agregar la ruta (“tftp://192.168.1.2/CommonFile.txt”), no omita las comillas. Esta ruta se envía al teléfono cuando se le asigna la IP. El teléfono descargará CommonFile.txt desde 192.168.1.2. Este archivo guía indica al teléfono qué debe hacer. Haga clic dos veces en OK para confirmar.
Haga clic nuevamente en Siguiente para revisar el resumen de la configuración anterior:

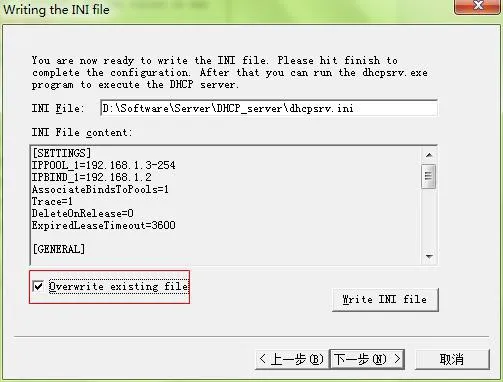

Marque Overwrite existing file, haga clic en Write INI file y luego en Siguiente:

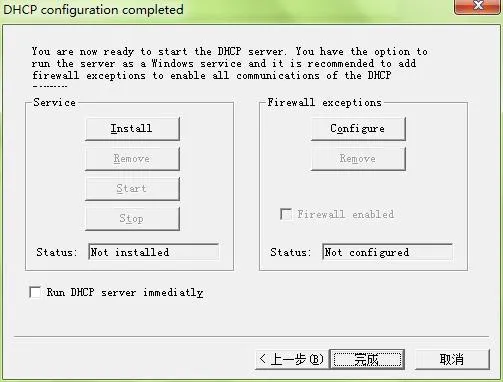

Haga clic en Install para que la configuración tenga efecto:

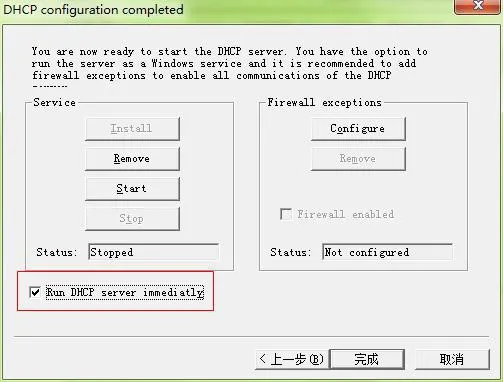

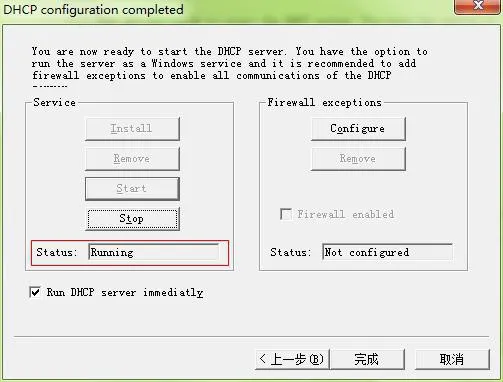

Marque la opción requerida y haga clic en Start para iniciar DHCP Server. El estado cambiará a running:

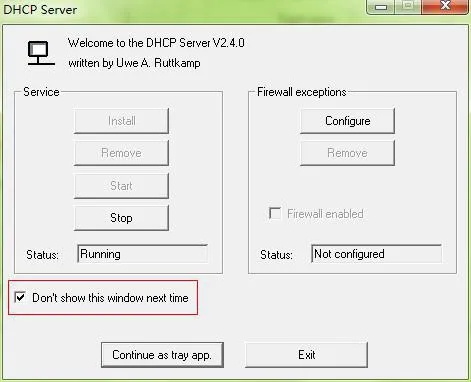

Haga clic en Finish:
Haga clic en . En el cuadro emergente, haga clic en Sí. Aparecerá este icono en la barra de tareas inferior derecha: . Esto indica que DHCP Server ya está instalado en el ordenador.
Después de actualizar este archivo de configuración, el teléfono industrial SIP se reiniciará y la nueva configuración entrará en vigor.

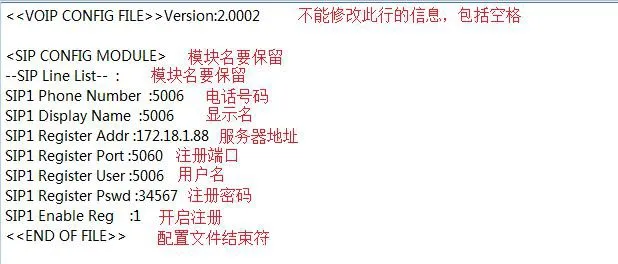

Este archivo se modifica según las necesidades. Primero exporte el archivo de configuración desde el teléfono industrial SIP y luego conserve solo los parámetros que se deben cambiar. Al modificar parámetros, no cambie nombres ni espacios; de lo contrario, el archivo no se aplicará correctamente al teléfono. En este ejemplo se conservan parámetros para modificar puerto de registro, dirección del servidor, nombre mostrado, cuenta de registro, número telefónico y contraseña:
Abra el archivo de configuración. El contenido es breve, pero la dirección debe ser correcta:
La dirección del firmware del teléfono industrial SIP incluye la dirección host del servidor TFTP, es decir, la dirección del ordenador, y el nombre del archivo de firmware. Si el archivo se llama firmware.z, el teléfono buscará firmware.z. Coloque el firmware en la raíz TFTP para que el teléfono lo descargue y actualice.
Atención: al modificar el archivo de configuración guía, no cambie ningún otro contenido, ni elimine o agregue espacios; de lo contrario, la actualización fallará.
Después de completar la configuración anterior, los teléfonos industriales SIP pueden actualizarse en lote.
1. Coloque el archivo de configuración del teléfono industrial SIP, por ejemplo 00A859D0DACE.txt, en la raíz TFTP. Cada teléfono corresponde a un archivo de configuración. Si hay varios teléfonos, cree un archivo para cada uno.
2. Reinicie el teléfono industrial SIP. Puede reiniciarlo manualmente o volver a alimentar varios equipos según las condiciones del sitio. En el PC verá el aviso de que el teléfono reiniciado obtiene una IP. Después de unos 30 segundos, la pantalla del teléfono mostrará que está descargando el software de actualización. Tras un reinicio automático, la actualización habrá finalizado. Luego cierre DHCP Server en el PC y restaure la conexión original del router.
