Esta guía explica la marcación directa IP para equipos de control de acceso en la misma LAN sin registro PBX, con modelos compatibles, conexión de red, llamada por tecla rápida, marcación manual, reglas Dial Peer, ajustes de teclado y salida sin registro.
Cuando los dispositivos de control de acceso están en la misma LAN interconectada y no están registrados en un entorno PBX, se puede usar la función de marcación directa por IP para realizar comunicación interna entre dispositivos.
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i20S/i23S/i30/i31S/ i32V/i33V/i33VF/i61/i62/i63/i64
① Un i20S y un teléfono (X7A), un switch POE (o fuente de alimentación DC), y conectar los dispositivos al switch.
② Un ordenador de depuración, conectado también al switch, para garantizar que la red entre el ordenador y el teléfono esté comunicada.
Conecte el i20S/i52W/i53W al switch y conecte el ordenador al mismo switch que el dispositivo. Asegúrese de que la red entre el ordenador y el dispositivo pueda comunicarse. El diagrama de conexión se muestra abajo:
Diagrama de conexión del dispositivo y el ordenador
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i32V/i33V/i33VF/i61/i62/i63/i64
i64: en modo de espera, mantenga pulsada la tecla de marcación rápida durante 10 segundos. Se oirá un pitido durante 5 segundos. Pulse una vez la tecla de marcación rápida dentro de esos 5 segundos; el pitido se detiene y el dispositivo anuncia automáticamente la IP.
i20S/i23S/i30/i31S: mantenga pulsada la tecla # del dispositivo durante 3 segundos dentro de los 30 segundos posteriores al encendido. La voz reproducirá automáticamente la dirección IP local.

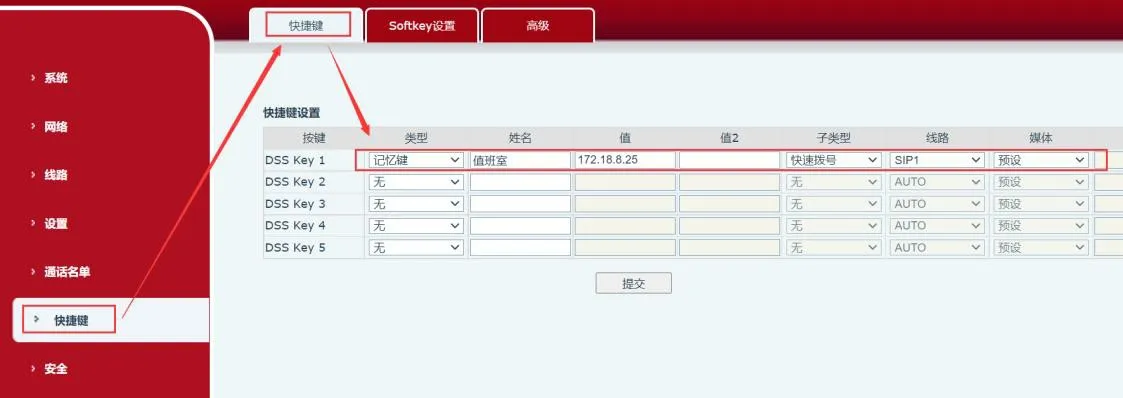

Inicie sesión en el backend web del dispositivo. En Tecla rápida---Tecla rápida---Configuración de tecla rápida, complete la información y envíela. Seleccione “Tecla de memoria” como tipo, personalice el nombre, introduzca la IP del dispositivo remoto como valor y seleccione “Marcación rápida” como tipo.
Aplicable a: i20S/i23S/i30/i31S/i32V/i33V/i33VF/i64
Introduzca la dirección IP en el teclado del control de acceso para realizar la llamada. Por ejemplo, 172.18.8.23 llama a 172.18.8.5, donde “.” se reemplaza por la tecla “*”.
Para usar reglas de marcación, debe configurarlas en la página web del dispositivo. A continuación se describen los pasos de configuración.
Inicio de sesión web: introduzca la dirección IP obtenida en el navegador y escriba el usuario y la contraseña para iniciar sesión (por defecto admin).

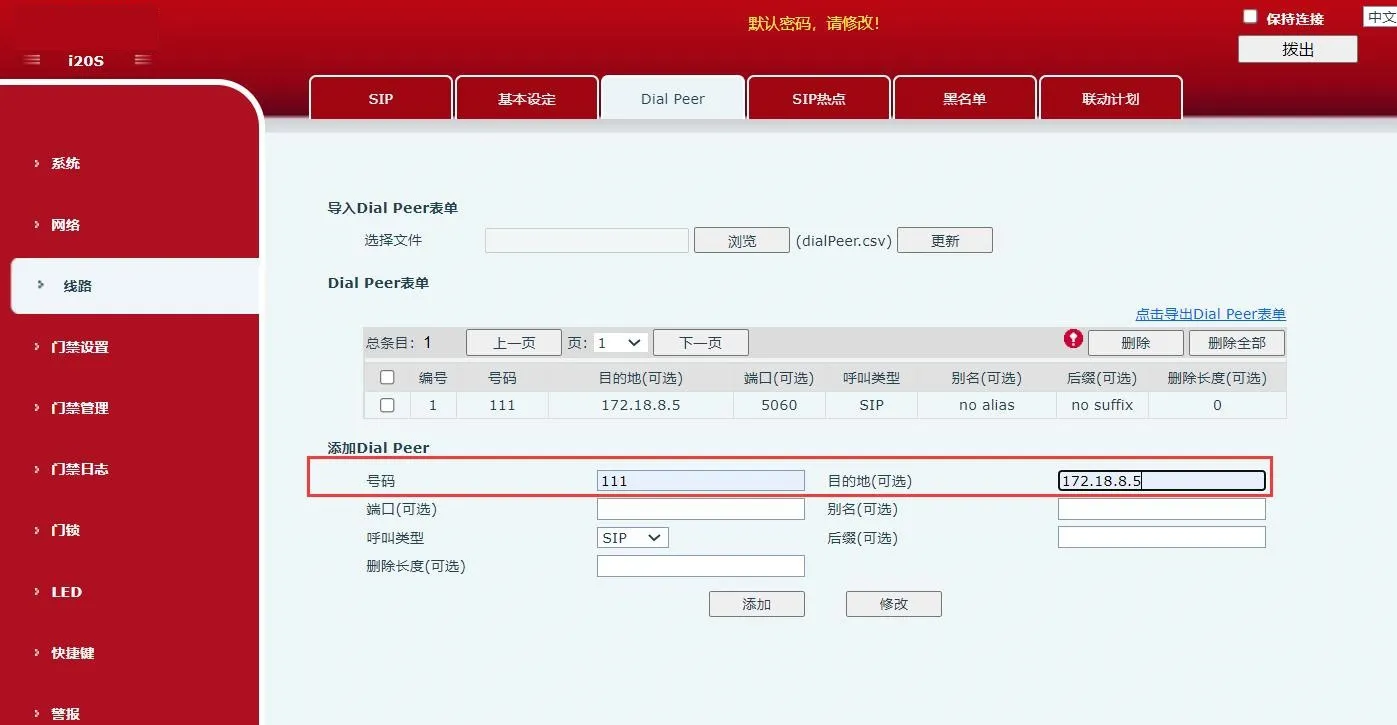

Después de iniciar sesión, vaya a “Línea”---“Dial Peer”---“Agregar Dial Peer” y configure como se muestra en la figura:
① Número: personalizado; el número introducido aquí sustituirá al número original para llamar;
② Destino: dirección que se va a llamar. Puede introducir una dirección IP o una cuenta SIP; si usa cuenta SIP, debe registrar la cuenta SIP. Aquí se usa una dirección IP como ejemplo;
Diagrama para agregar regla de marcación

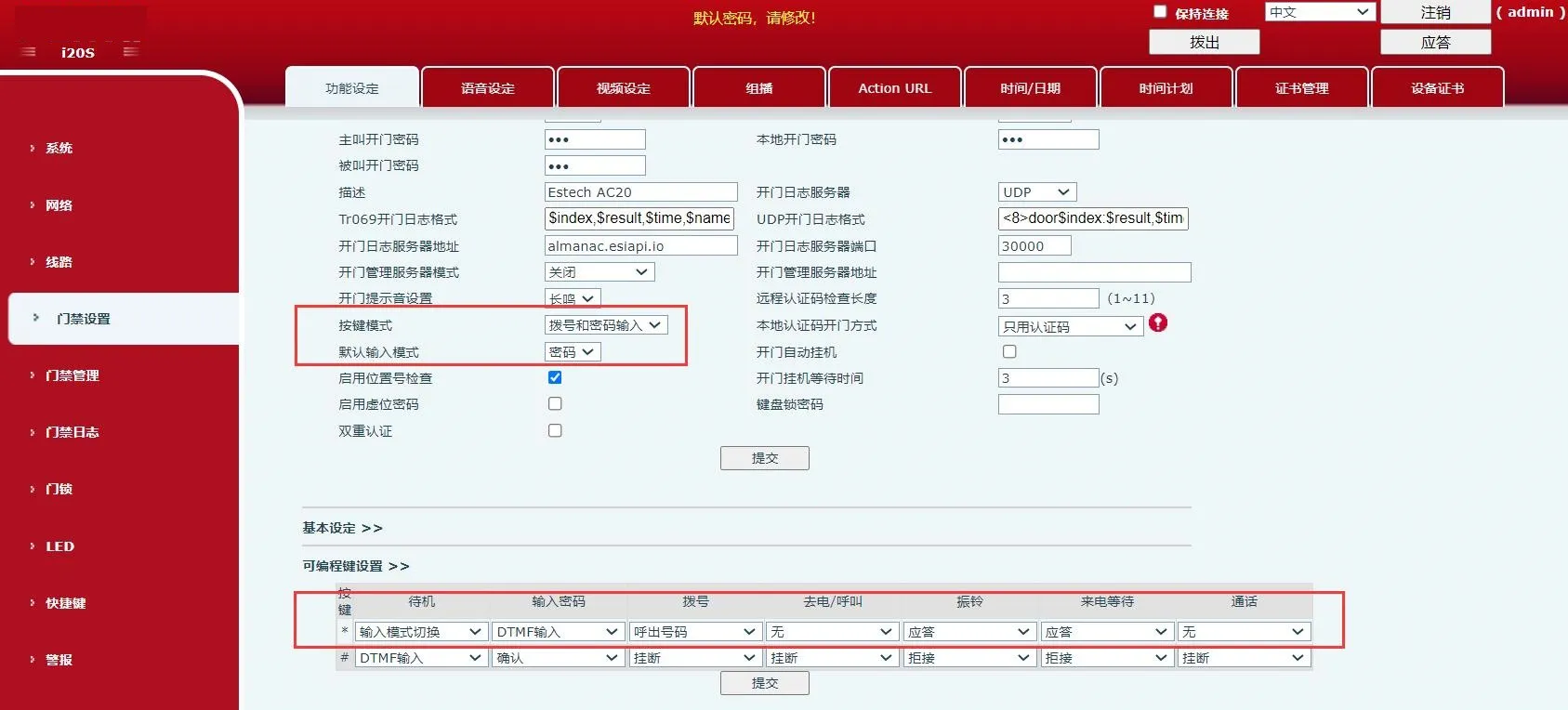

1. En “Configuración de control de acceso”---“Configuración de funciones”, configure como se muestra. En “Configuración general”, realice lo siguiente:
① Configure “Modo de tecla” como “Marcación y entrada de contraseña”: la entrada de teclas se puede usar para marcar e introducir contraseña;
② Configure “Modo de entrada predeterminado” como “Contraseña”: por defecto, la entrada de teclas solo se usa para verificación de contraseña;
En “Configuración de teclas programables”, realice lo siguiente:
Configure el estado en espera de “Tecla *” como “Cambio de modo de entrada”, y en “Marcación” seleccione “Número saliente”;
Diagrama de modo de tecla y configuración de teclas programables

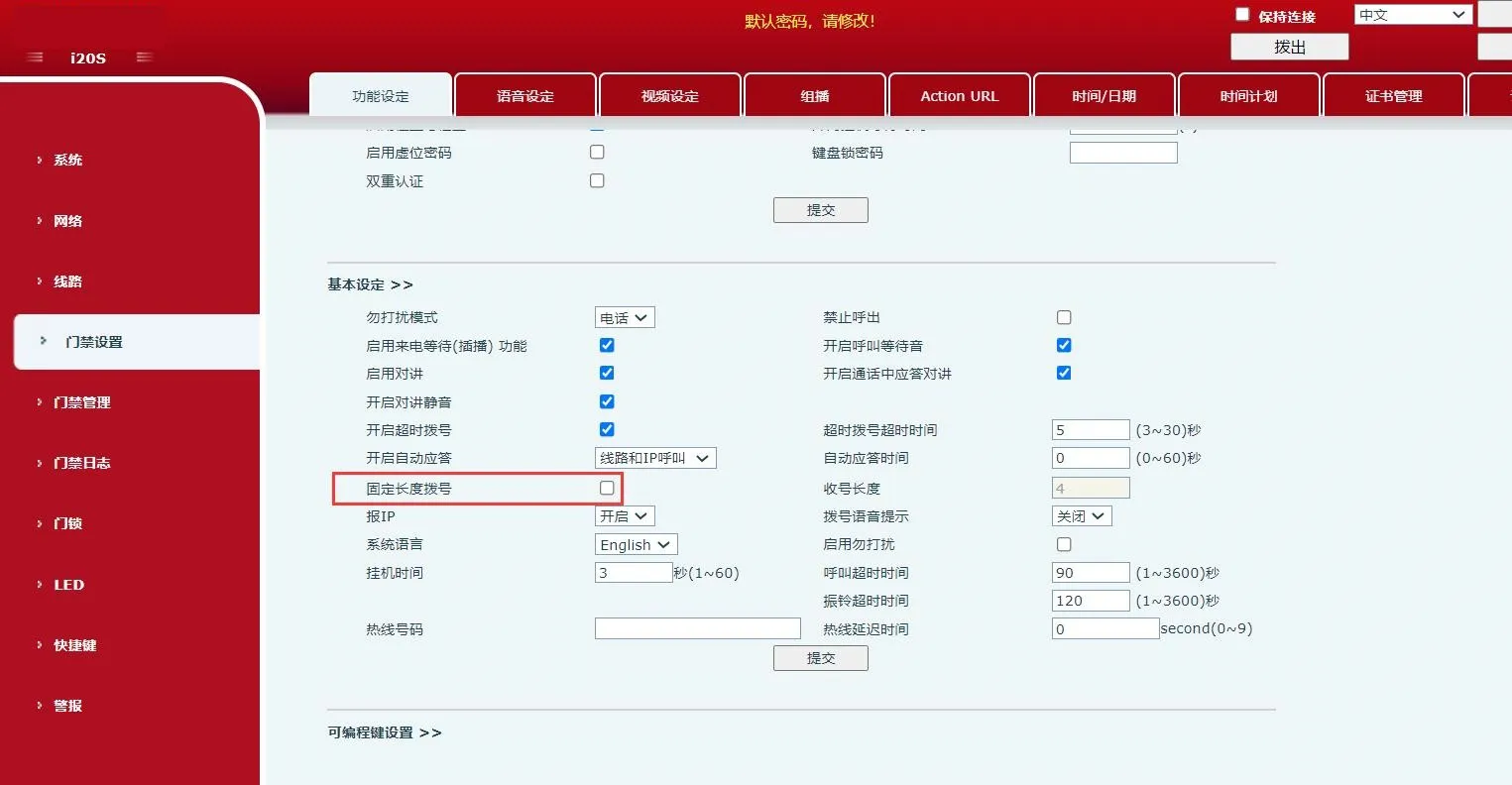

2. En “Configuración de control de acceso”---“Configuración de funciones”---“Configuración básica”, desmarque “Marcación de longitud fija”, como se muestra abajo;
Diagrama para cancelar marcación de longitud fija
3. Después de completar la configuración anterior, introduzca “*número personalizado*” en el teclado del dispositivo para llamar inmediatamente. También puede introducir “*número personalizado” y esperar 3 segundos para que el dispositivo llame automáticamente. En este ejemplo, introduzca “*111*” o “*111” para llamar.
Notas:

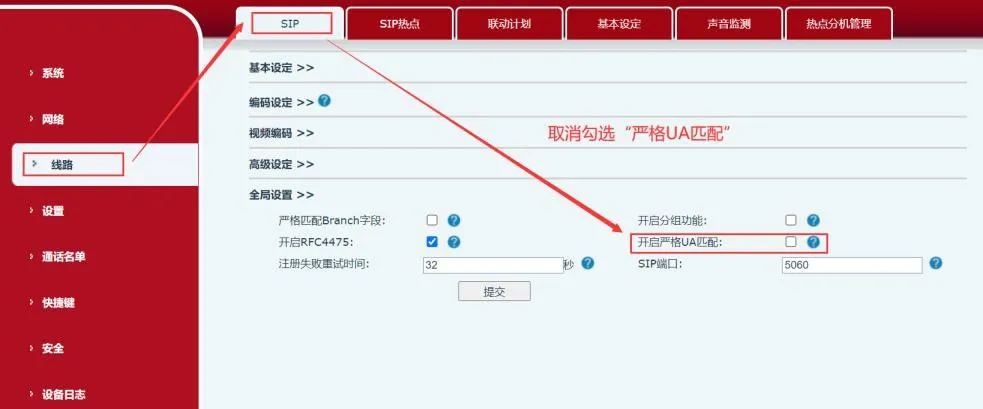

Desactive la coincidencia estricta de UA en el dispositivo llamado para garantizar que pueda recibir llamadas entrantes.

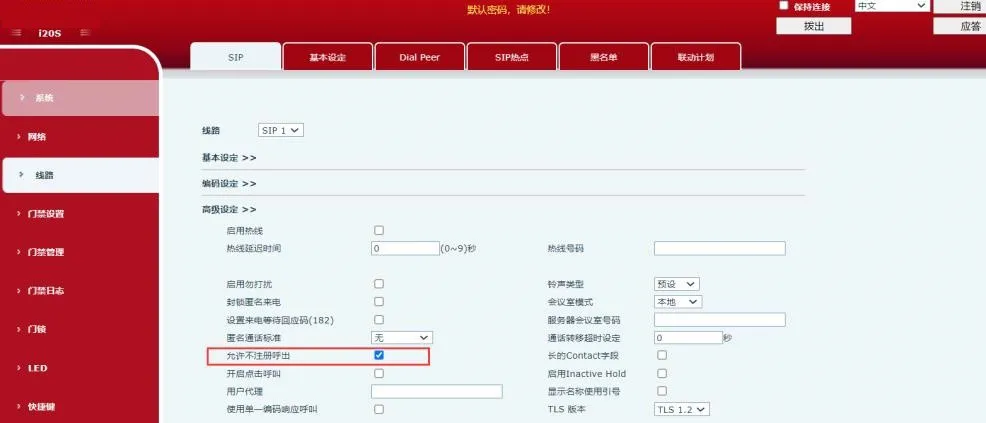

Marque permitir llamadas salientes sin registro para garantizar que el dispositivo pueda llamar sin registrarse.
