Este documento explica cómo conectar un dispositivo de control de acceso a una cerradura eléctrica. Cuando la corriente de arranque de la cerradura eléctrica es inferior a 12V/500mA, la cerradura puede alimentarse desde el control de acceso; este es el modo de alimentación interna. Cuando la corriente de arranque de la cerradura eléctrica supera 12V/500mA, el control de acceso solo funciona como salida de cortocircuito para controlar la alimentación, y la cerradura debe recibir energía de sí misma o de una fuente externa; este es el modo de alimentación externa. Estos dos modos se controlan mediante el puente JP1. El método de conexión específico puede realizarse según las instrucciones de este documento.
Serie de control de acceso
Este documento está dirigido a todos los usuarios que utilizan la función de conexión de cerradura eléctrica del control de acceso.
Fail-safe: cerradura eléctrica que abre la puerta cuando se corta la energía y se bloquea cuando recibe energía
Fail-secure: cerradura eléctrica que mantiene la puerta cerrada cuando se corta la energía y se desbloquea cuando recibe energía
Cerradura Fail-safe: cuando se interrumpe la alimentación o se produce una falla, una cerradura fail-safe se desbloquea automáticamente para que las personas puedan salir de un espacio peligroso. Por eso se denominan “seguras”: son seguras para las personas, no para el espacio protegido.
Las cerraduras Fail-safe suelen utilizarse en entradas y salidas, como puertas de oficinas o vestíbulos.
Cerradura Fail-secure: cuando se corta la energía, la cerradura Fail-secure permanece bloqueada.
Las cerraduras Fail-secure se utilizan en escenarios de control de acceso con mayores requisitos de protección de bienes, como bóvedas y salas de TI. También pueden utilizarse en puertas cortafuego o puertas de escaleras. En caso de incendio, estas puertas permanecerán cerradas para sellar parte del espacio y evitar la propagación del fuego.
Los dispositivos de control de acceso y vídeo Becke admiten dos modos de alimentación: alimentación interna y alimentación externa. El modo predeterminado del dispositivo es alimentación externa.
Modo de alimentación interna: cuando la corriente de arranque de la cerradura electrónica es inferior a 12V / 500mA, puede utilizarse el modo de alimentación interna, y la interfaz de la cerradura proporciona salida de 12V DC.
Modo de alimentación externa: cuando la corriente de arranque de la cerradura electrónica supera 12V / 500mA, debe utilizarse el modo de accionamiento externo, y la interfaz de la cerradura funciona como control de salida de cortocircuito.
Atención:
1) Los 500mA incluyen la corriente instantánea de arranque. En general, la corriente instantánea de arranque es mayor que la corriente normal de funcionamiento. Si se conecta una cerradura eléctrica superior a 500mA, puede ocurrir que el dispositivo se reinicie al intentar abrir la cerradura debido a la protección contra sobrecorriente.
2) En el modo de alimentación interna, la cerradura eléctrica no debe conectarse a una fuente de alimentación externa. Si se conecta por error, el relé de salida puede quemarse.
Antes de conectar, tenga en cuenta:
1) Confirme el tipo de cerradura eléctrica: fail-safe o fail-secure
2) Confirme las especificaciones de la cerradura eléctrica y si la corriente de arranque es inferior a 12V / 500mA;
3) Inicie la conexión
Step1. Compruebe las especificaciones de la cerradura eléctrica y asegúrese de que su tensión de trabajo sea 12V y la corriente máxima sea 500mA.
Step2. Verifique si el tipo de cerradura eléctrica es fail-secure o fail-safe. Si no es ninguno de los dos, no se puede utilizar el modo de alimentación interna.
Step3. Confirme que el módulo de puente JP1 esté conectado: conecte pin1 con pin2 y pin3 con pin4.
Step4. Según el tipo de cerradura, conecte la cerradura eléctrica a la interfaz COM-NC o COM-NO del control de acceso.
Ventajas del modo de alimentación interna:
La posición de instalación suele estar cerca de una puerta con interfaces limitadas, y el modo de alimentación interna no requiere fuente externa. Con este método, la instalación es más sencilla y el costo es menor.
Atención: i33V / i32V solo admiten el modo de alimentación interna en el puerto de salida de cortocircuito 1.

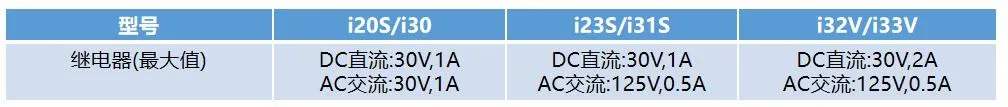

Step1. Compruebe las especificaciones de la cerradura eléctrica y asegúrese de que su tensión y corriente máximas cumplan con las especificaciones del relé del control de acceso.
Step2. Confirme la conexión de JP1: conecte pin2 con pin3 y deje pin1 y pin4 libres.
Step3. Cuando se utiliza el modo pasivo, NC-COM / NO-COM actúa como interruptor ON / OFF entre la cerradura y la fuente de alimentación externa.
1) Conecte el polo positivo de la fuente externa al polo positivo de la cerradura electrónica;
2) Conecte el polo negativo de la fuente externa al puerto COM del control de acceso
3) Según el tipo de cerradura, conecte el terminal negativo de la cerradura electrónica al puerto NC o NO del control de acceso.
