En túneles, galerías técnicas subterráneas, galerías mineras y otros espacios cerrados, la comunicación de emergencia suele enfrentarse a cobertura limitada, enlaces de transmisión inestables, sistemas aislados y respuestas de mando demoradas. Una solución fiable debe hacer más que ofrecer cobertura de voz dentro del túnel. Debe conectar al personal de campo, los vehículos de mando avanzado y el centro de mando remoto en un único flujo coordinado de comunicación.
Esta solución utiliza redes de radio autoorganizadas de banda estrecha, acceso desde vehículos de mando, retorno por múltiples enlaces y una consola de despacho para construir una arquitectura de coordinación de tres niveles. Ayuda a superar las islas de comunicación en entornos cerrados y permite el despacho de voz en tiempo real desde el sitio de trabajo hasta el centro de control.
Desafíos de comunicación en entornos de túneles cerrados
La comunicación en túneles es difícil porque el entorno operativo es físicamente cerrado, largo y estrecho, y suele verse afectado por estructuras de hormigón, capas de roca, equipos metálicos, curvas, pendientes e interferencias electromagnéticas. Las señales celulares públicas pueden ser débiles o no estar disponibles, y la cobertura de radio tradicional puede no llegar a todas las secciones de trabajo sin un diseño de repetición adecuado.
En muchos proyectos se despliega dentro del túnel una red autoorganizada de banda estrecha. Este tipo de sistema no depende de redes públicas ni de estaciones base fijas. En su lugar, los nodos de comunicación retransmiten señales automáticamente entre sí, ayudando a los trabajadores a mantener comunicación básica de voz dentro del túnel.
Sin embargo, la cobertura interna por sí sola no es suficiente. Si el sistema de comunicación del túnel permanece aislado del sistema de mando externo, el equipo del sitio puede hablar dentro del túnel, pero la información de campo puede no llegar a tiempo al centro de mando. Esto crea una brecha de despacho entre la ejecución en primera línea y la toma de decisiones posterior.

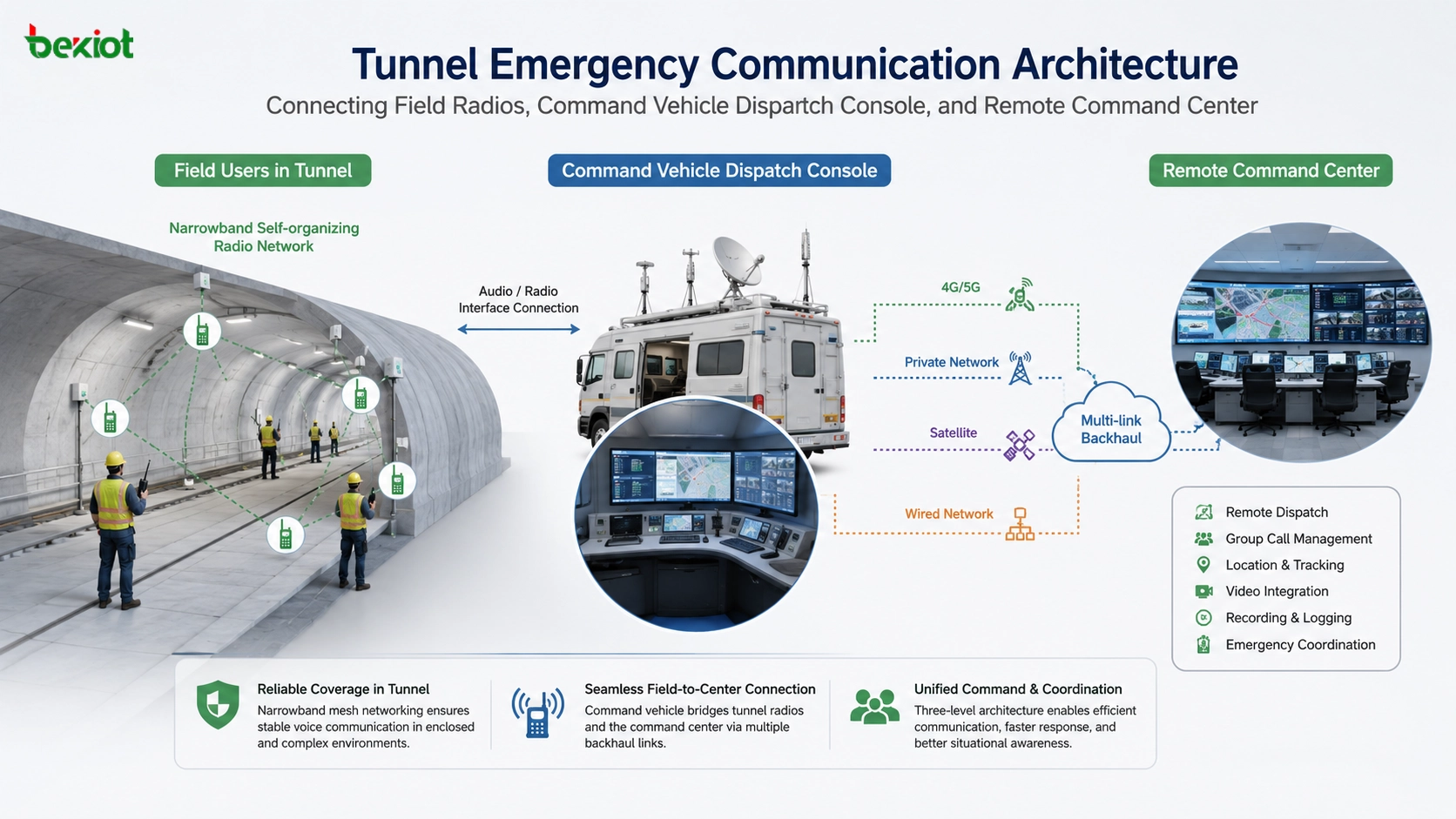

Construcción de un modelo de coordinación de tres niveles
Una solución práctica de comunicación de emergencia en túneles debe conectar tres capas operativas: la capa de campo dentro del túnel, la capa de mando avanzado cerca de la entrada y el centro de mando trasero. Cada capa tiene un papel distinto, pero todas deben compartir comunicación de voz e información operativa en tiempo real.
Capa de campo dentro del túnel
La capa de campo utiliza equipos de red autoorganizada de banda estrecha y terminales de radio bidireccional. Trabajadores, equipos de mantenimiento, rescatistas, personal de inspección y supervisores de seguridad pueden comunicarse mediante llamadas de voz dentro del túnel. La retransmisión automática entre nodos mejora la continuidad de la cobertura y permite comunicación en zonas donde las señales de red ordinarias son difíciles de mantener.
Capa de mando avanzado en el vehículo de mando
Un vehículo de mando se despliega fuera del túnel como punto de coordinación en sitio. Dentro del vehículo, una consola de despacho se conecta con el sistema de radio del túnel mediante acceso de audio, acoplamiento de interfaz de radio u otros métodos de integración. Esto permite al equipo de mando avanzado supervisar, llamar, realizar llamadas de grupo y coordinar a los usuarios de campo desde una posición operativa centralizada.

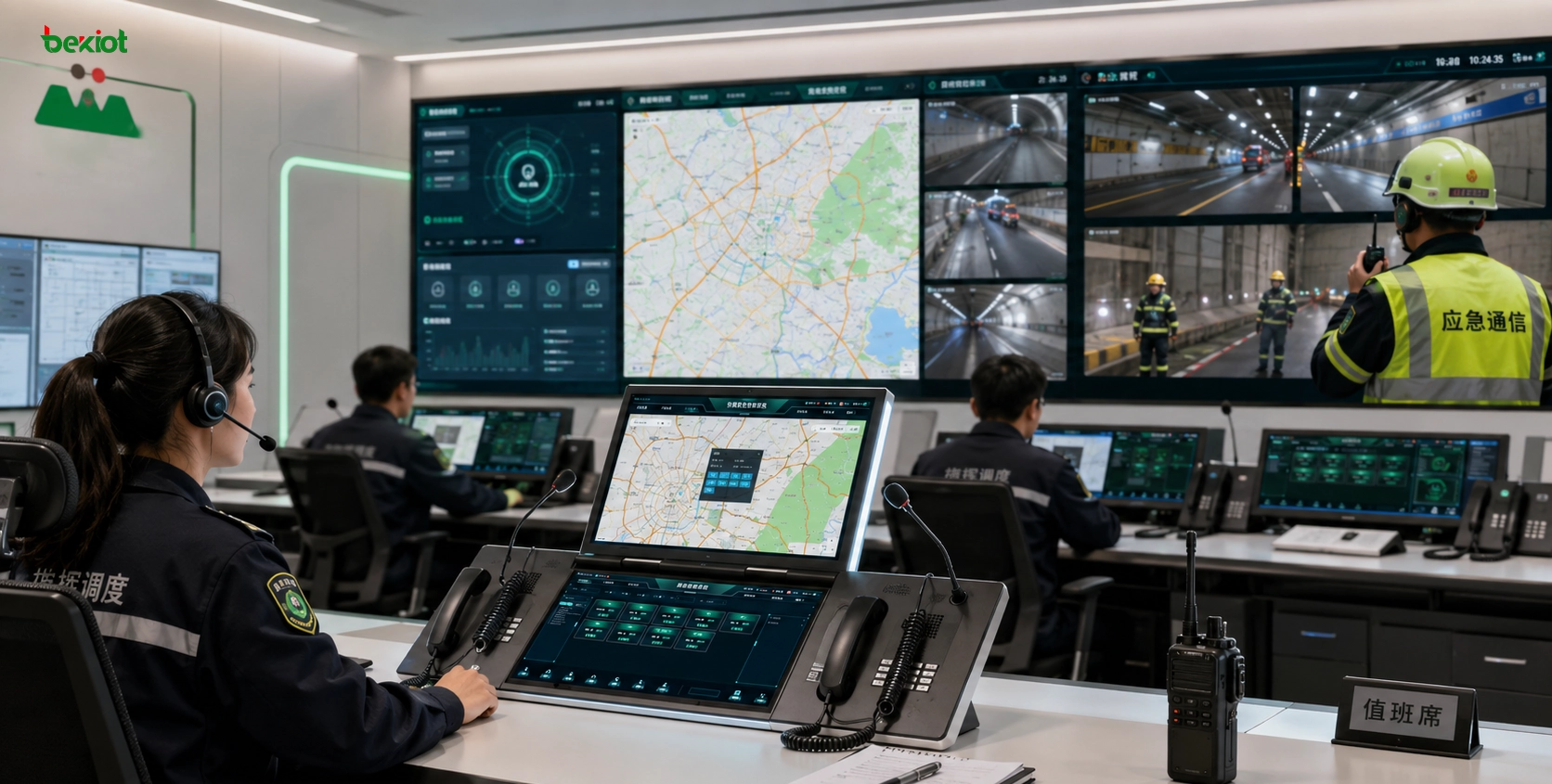

Capa del centro de mando posterior
El centro de mando posterior se conecta con el vehículo de mando mediante red pública, red privada, 4G/5G, satélite u otros enlaces de retorno disponibles. Una vez conectado, el centro de control puede participar en el despacho remoto, recibir actualizaciones de campo, apoyar la toma de decisiones y coordinar recursos adicionales cuando sea necesario.
Cómo la consola de despacho amplía la comunicación de radio del túnel
La consola de despacho de mando es el puente clave entre los usuarios de radio del túnel y el centro de mando. Recibe voz del sistema de radio autoorganizado de banda estrecha, gestiona llamadas y grupos, y reenvía la comunicación a la red de mando externa. De esta forma, los trabajadores del túnel ya no quedan limitados a un grupo de radio local aislado.
La consola puede admitir múltiples recursos de comunicación, incluidos radio de banda estrecha, push-to-talk de red pública, radio privada, voz IP, comunicación con el centro de mando y acceso de audio del lado de despacho. Esto ayuda a que diferentes equipos se comuniquen mediante un flujo coordinado en lugar de operar sistemas de comunicación separados.
Para la respuesta de emergencia, el valor es claro: los equipos de campo pueden informar incidentes con rapidez, el equipo de mando avanzado puede organizar acciones inmediatas y el centro de mando posterior puede proporcionar coordinación remota. Así se crea un proceso cerrado desde la detección del incidente hasta la decisión de mando y la ejecución en campo.
Capacidades básicas requeridas para la comunicación del campo al centro
Acceso multisistema
Los sitios de emergencia pueden utilizar distintos terminales de comunicación, incluidos radios de malla de banda estrecha, radios portátiles, radios vehiculares, intercomunicadores de red pública, teléfonos IP o terminales del centro de mando. Una consola de despacho flexible debe admitir acceso multisistema para coordinar diferentes recursos de comunicación desde una sola posición operativa.
Acoplamiento rápido de terminales
En escenarios de emergencia, la velocidad de despliegue es crítica. El acoplamiento de terminales permite conectar radios o dispositivos de acceso de comunicación directamente sin reconstruir el sistema original. Es adecuado para rescates temporales, accidentes de construcción, mantenimiento de túneles, respuesta a desastres y despliegue rápido de vehículos de mando.
Múltiples opciones de retorno
La comunicación de emergencia en túneles no debe depender de un único enlace. Una solución práctica puede usar 4G/5G, red privada, banda ancha cableada, microondas, satélite u otros enlaces disponibles según el entorno del sitio. Las múltiples opciones de retorno mejoran la resiliencia de la comunicación cuando un enlace se vuelve inestable.
Operación visual de despacho
Una consola de despacho debe ofrecer una interfaz clara para llamadas, llamadas de grupo, cambio de canales, monitoreo y coordinación de emergencia. Esto reduce la carga del operador y ayuda al equipo de mando avanzado a responder rápidamente dentro del vehículo de mando.
Despliegue móvil
La solución debe admitir movimiento rápido con un vehículo de mando. Esto es importante para rescate en túneles, accidentes en túneles de carretera, construcción subterránea, mantenimiento temporal, simulacros de emergencia y otros escenarios en los que la infraestructura de comunicación debe establecerse rápidamente cerca del lugar del incidente.
Dónde pueden aplicarse las consolas DSC de Becke Telcom
En proyectos que requieren una posición de mando avanzado más profesional, las consolas de despacho Becke Telcom Serie DSC pueden utilizarse como parte de la configuración del vehículo de mando o de una sala de control fija. Por ejemplo, la consola de despacho DSC-BD215S de doble auricular es adecuada para operadores que necesitan posiciones de llamada separadas o manejo de dos canales, mientras que la consola DSC-238 de doble pantalla es adecuada para despacho visual, monitoreo multisistema y operación de estilo sala de control.
Estas consolas pueden considerarse cuando la comunicación de radio del túnel debe extenderse a una plataforma de mando más amplia, un sistema de despacho IP, un flujo de respuesta de emergencia o un entorno de coordinación de múltiples equipos. La selección del producto debe depender del número de operadores, los recursos de comunicación, los requisitos de pantalla y el flujo de despacho del proyecto.
Un buen diseño de comunicación en túneles no solo debe resolver la cobertura interna, sino también asegurar que la voz de campo, el mando avanzado y la toma de decisiones posterior estén conectados en una cadena fiable.
Valor operativo para sitios de emergencia e industriales
Romper el aislamiento de comunicación
Al conectar el sistema de radio de banda estrecha dentro del túnel con el sistema de mando externo, la solución resuelve el problema común del aislamiento de comunicación. Los usuarios de campo pueden seguir usando radios adecuados para el entorno del túnel, mientras que el vehículo de mando y el centro de control obtienen acceso al mismo flujo de comunicación.
Mejorar la eficiencia del mando
La estructura de tres niveles forma un flujo claro: ejecución de campo, mando avanzado y apoyo de decisión posterior. Esto reduce la demora causada por la retransmisión manual de mensajes y permite al personal de mando coordinar personas, equipos, grupos de rescate y recursos de mantenimiento con mayor eficiencia.
Apoyar el despliegue rápido de emergencia
Como el vehículo de mando y la consola de despacho pueden desplegarse cerca de la entrada del túnel, el sistema puede instalarse rápidamente para incidentes temporales. Es adecuado para respuesta de rescate, simulacros de emergencia, protección de construcción, gestión de accidentes y apoyo operativo de corto plazo.
Proteger la inversión existente en comunicación
La solución no requiere reemplazar por completo las radios de banda estrecha o los terminales de campo existentes. En su lugar, crea una capa de interconexión entre el sistema del túnel y el sistema de mando. Esto ayuda a reducir el coste de actualización y mantiene hábitos de operación familiares para el personal de campo.
Escenarios de aplicación típicos
La comunicación de emergencia en túneles se aplica ampliamente a túneles de carretera, túneles ferroviarios, tramos de construcción de metro, galerías técnicas subterráneas, minas, túneles hidroeléctricos, galerías municipales, estacionamientos subterráneos y grandes espacios industriales subterráneos. Estos sitios suelen requerir comunicación de voz estable, respuesta rápida de mando y coordinación entre equipos internos y salas de control externas.
En rescate de emergencia, el sistema ayuda a los equipos de rescate a comunicarse a través de áreas cerradas e informar condiciones al vehículo de mando avanzado. En construcción y mantenimiento de túneles, apoya la programación diaria, la supervisión de seguridad, la coordinación de equipos y la respuesta a accidentes. En la gestión de galerías subterráneas, ayuda a los operadores a coordinar inspección, mantenimiento, seguridad y manejo de emergencias.
Planificación de despliegue y notas de ingeniería
Antes del despliegue, los ingenieros deben evaluar la longitud del túnel, la estructura, los puntos de giro, las secciones con pendiente, los materiales de construcción, las zonas ciegas de radio, la disponibilidad de energía, la ubicación de estacionamiento del vehículo de mando y las condiciones de la red de retorno. Estos factores afectan directamente la ubicación de nodos, el rendimiento de repetición, la calidad de voz y la estabilidad de comunicación.
El equipo del proyecto también debe definir la matriz de comunicación. No todos los usuarios necesitan acceso a todos los grupos. El diseño debe aclarar qué equipos del túnel pueden hablar entre sí, qué grupos serán monitoreados por el vehículo de mando avanzado, qué llamadas deben escalarse al centro de mando posterior y cómo se manejará la prioridad de emergencia.
Las pruebas son esenciales antes del uso formal. La claridad de voz, el retardo de repetición, el comportamiento de llamadas de grupo, la operación de la consola de despacho, la estabilidad de 4G/5G o red privada, el respaldo satelital, la redundancia de energía y los procedimientos del operador deben verificarse en condiciones de campo realistas.
Posibilidades de expansión a largo plazo
Una vez establecida la cadena de comunicación de voz, la misma arquitectura puede ampliarse para admitir videovigilancia, posicionamiento GIS, enlace de alarmas de emergencia, grabación, registro de eventos, megafonía pública e integración con plataformas de mando. Esto permite que el sistema evolucione desde un simple puente de voz hacia una plataforma más amplia de mando de emergencia y conciencia situacional.
Para organizaciones que gestionan múltiples túneles o sitios subterráneos, la arquitectura también puede estandarizarse. Un centro de despacho unificado puede conectar varios sistemas de campo, vehículos de mando y equipos locales de respuesta, ayudando a construir un modelo repetible de comunicación de emergencia en diferentes proyectos.
Conclusión
Una solución de comunicación de emergencia en túneles debe conectar más que a las personas dentro del túnel. Debe enlazar al equipo de campo, el vehículo de mando avanzado y el centro de mando posterior en una cadena de comunicación estable. Al combinar cobertura de radio autoorganizada de banda estrecha, acceso desde vehículo de mando, transmisión multienlace y una consola de despacho, la solución puede resolver el aislamiento de comunicación y mejorar la coordinación de emergencia.
Para rescate en túneles, construcción subterránea, gestión de galerías técnicas y respuesta de emergencia industrial, esta arquitectura ofrece un fuerte valor práctico. Admite despliegue rápido, acceso multisistema, despacho fiable y expansión futura hacia video, alarmas, grabación y plataformas de mando unificadas.
FAQ
¿Por qué es difícil la comunicación en túneles?
La comunicación en túneles es difícil porque las estructuras cerradas, las largas distancias, las curvas, el hormigón, las capas de roca y las condiciones subterráneas pueden bloquear o debilitar las señales inalámbricas. Una red autoorganizada de banda estrecha basada en repetición puede mejorar la cobertura interna de voz.
¿Cuál es el papel del vehículo de mando?
El vehículo de mando actúa como punto de mando avanzado cerca de la entrada del túnel. Conecta el sistema de radio del túnel con el centro de mando externo y permite al personal de mando en sitio coordinar a los equipos de campo con mayor eficiencia.
¿Puede el sistema funcionar sin cambiar las radios existentes?
En muchos proyectos, sí. Los métodos de acoplamiento de terminales y acceso de audio pueden conectar radios existentes o sistemas de comunicación de banda estrecha a una consola de despacho sin reemplazar todo el sistema de comunicación de campo.
¿Qué enlaces pueden usarse entre el vehículo de mando y el centro de control?
Según el entorno del proyecto, el sistema puede usar 4G/5G, red privada, banda ancha cableada, microondas, satélite u otros enlaces de transmisión disponibles para conectar el vehículo de mando con el centro de mando remoto.
