Llamadas de radio a teléfono: DTMF, SIP y control PTT

Las llamadas de radio a teléfono requieren señalización de destino compatible, interconexión mediante pasarela o red, rutas telefónicas autorizadas y control PTT. La captura DTMF, el establecimiento SIP, los límites del canal compartido y la liberación determinan el flujo.

Becke Telcom

Llamadas de radio a teléfono: DTMF, SIP y control PTT

Una radio bidireccional normalmente se comunica con otra radio en un canal o grupo de conversación. Un teléfono funciona de otro modo: el usuario introduce un número, el sistema de conmutación lo interpreta y la red establece una llamada punto a punto. Conectar ambos métodos exige, por tanto, más que unir sus interfaces de audio.

Una radio solo puede llamar a un número si el sistema desplegado admite selección de destino, una ruta telefónica autorizada y control coordinado del turno de habla. Algunas redes ofrecen interconexión telefónica dentro de su infraestructura de radio; otras requieren una pasarela compatible y una plataforma telefónica. DTMF a SIP es un posible flujo de integración, no una capacidad incorporada en todas las radios o pasarelas RoIP.

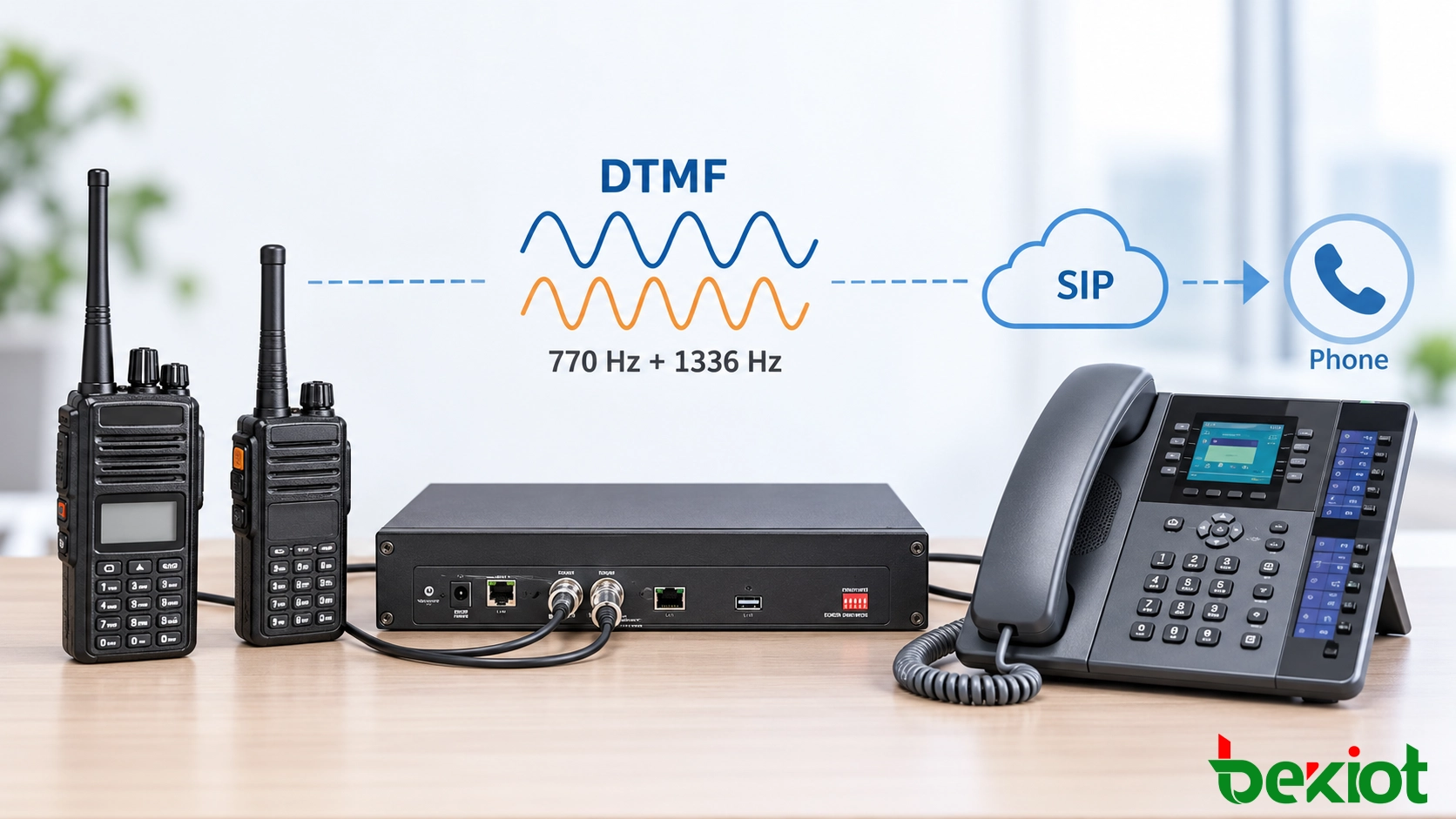

Ilustración conceptual de radios, pasarela y teléfono con el par DTMF del dígito 5
Esquema conceptual de radio a teléfono. Los equipos representados no constituyen una combinación de compatibilidad verificada; la marcación DTMF y el acceso telefónico requieren las funciones concretas descritas a continuación.

La marcación comienza con la señalización

Antes de considerar pasarelas o redes IP, conviene entender qué hace realmente la marcación. No crea directamente una ruta de voz. Su primera función es indicar al sistema de comunicación el destino al que desea llegar el llamante.

Las primeras redes telefónicas dependían de operadores que conectaban manualmente las llamadas. Después, los teléfonos de disco introdujeron la marcación por pulsos, en la que cada dígito se representaba mediante un número determinado de interrupciones eléctricas. Marcar 5, por ejemplo, generaba cinco pulsos que la central contaba e interpretaba.

La señalización multifrecuencia de doble tono, conocida como DTMF, representa cada tecla mediante dos frecuencias simultáneas: una del grupo de frecuencias bajas y otra del grupo de altas.

Por ejemplo, el dígito 5 utiliza 770 Hz y 1336 Hz, como muestra ITU-T Q.23 (11/1988), sección 6 y figura 1/Q.23. Esto define el par de tonos; detectarlo de forma fiable en una ruta de radio concreta depende todavía de niveles de audio, distorsión, temporización e implementación receptora.

La telefonía IP moderna utiliza SIP para establecer llamadas, pero DTMF sigue siendo importante en muchos sistemas. En una aplicación de radio a teléfono, puede enlazar el teclado de la radio con el entorno de numeración telefónica. La radio genera los dígitos, el sistema de integración los detecta y después se utilizan para crear la llamada SIP requerida.

Dos entornos de radio exigen enfoques distintos

No todos los sistemas de radio necesitan la misma arquitectura. La primera decisión es identificar si la infraestructura ya admite interconexión telefónica o si debe añadirse externamente.

Redes de radio troncalizadas

Algunas redes digitales troncalizadas admiten interconexión telefónica mediante su infraestructura de conmutación. La disponibilidad depende de la interfaz de red, el servicio habilitado, las funciones del terminal y los permisos del operador. Un nombre tecnológico como TETRA o DMR no acredita por sí solo que una instalación concreta permita llamadas telefónicas.

Cuando se implementa el servicio, el terminal puede enviar el destino con la señalización admitida por la red de radio, y la infraestructura gestiona la conexión telefónica. No necesita usar DTMF audible en el enlace radioeléctrico. Consulte la documentación real de red y terminal antes de decidir si hace falta otra pasarela.

Sistemas de radio convencionales

Un canal convencional normalmente no dispone por sí mismo de conmutación telefónica. Una radio base o móvil conectada puede suministrar audio y control a un sistema de integración, o un repetidor equipado adecuadamente puede ofrecer su propia interfaz telefónica. Ni un teclado ni una conexión de audio por sí solos proporcionan acceso telefónico.

Si se utiliza una pasarela externa de radio a SIP, debe corresponderse con la interfaz de audio y control documentada de la radio. La pasarela o aplicación desplegada también debe admitir la lógica de marcación, gestión de llamadas SIP y comportamiento PTT requeridos. Algunas pasarelas solo transportan audio o llaman a un destino fijo; la capacidad RoIP genérica no garantiza marcar números arbitrarios.

Una integración compatible puede conservar las frecuencias de radio y gran parte del flujo de campo existente. Aun así exige revisar la carga de canales compartidos, los permisos y los procedimientos de usuario; el acceso telefónico puede introducir conversaciones más largas y nuevas formas de ocupar el recurso de radio.

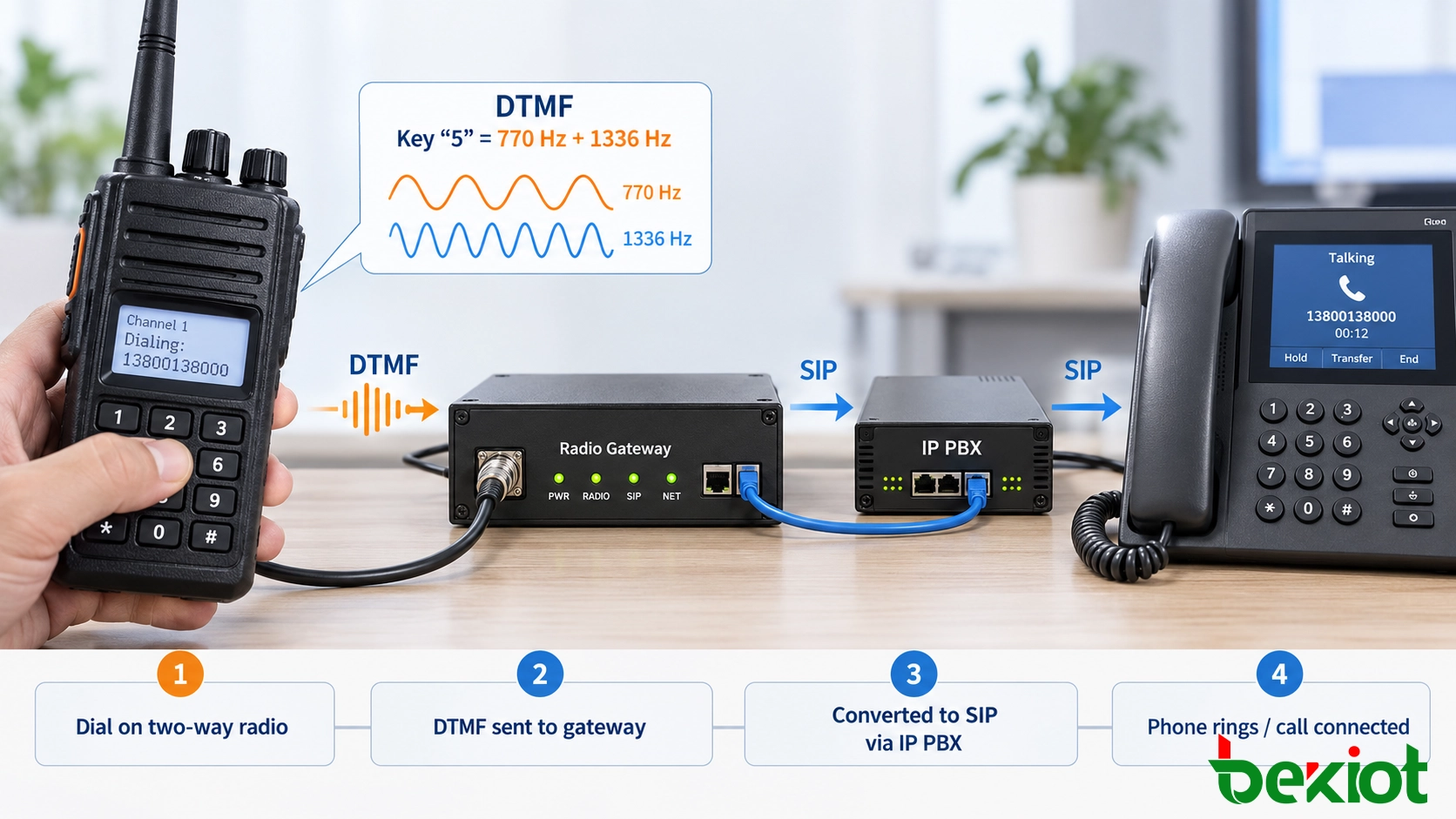

Ilustración de la ruta de marcación DTMF desde una radio hacia una pasarela, IP PBX y teléfono
La pasarela o aplicación recoge los dígitos e inicia la señalización SIP; la PBX dirige la llamada. El diagrama no es una instrucción de cableado, y el número mostrado es ilustrativo y no debe marcarse.

Qué debe admitir el terminal de radio

Poder conectar audio de radio a una plataforma telefónica no significa automáticamente que toda radio pueda marcar cualquier número. El terminal debe ofrecer al usuario un método práctico para enviar información de destino.

Para el ejemplo convencional de DTMF en banda que sigue, se necesitan dos capacidades en la interfaz de usuario de radio:

  • Introducción de números: el usuario necesita un teclado u otra interfaz que permita introducir el número de destino.

  • Transmisión DTMF: la radio debe generar tonos DTMF detectables por el sistema de integración.

Incluso con ambas capacidades, la marcación variable solo es posible si el sistema receptor puede recoger y validar los dígitos, reconocer el procedimiento de marcación e iniciar una llamada permitida. En una interconexión digital nativa, compruebe en cambio sus requisitos de introducción de destino y señalización.

Una radio sin teclado numérico puede participar mediante un destino predefinido admitido, una línea directa o una interconexión establecida por el despachador. Una tecla programada solo inicia una llamada si el terminal y el sistema receptor implementan ese disparador. No debe suponerse que una pulsación normal de PTT inicia una llamada telefónica.

Esta distinción importa en el diseño. Un proyecto no debe especificar marcación radio-teléfono sin restricciones si los terminales reales de campo no admiten la interacción de usuario necesaria.

De dígitos DTMF a una llamada SIP

El siguiente diseño ilustra una llamada a una extensión de oficina desde una radio convencional mediante una pasarela que admite expresamente la captura de dígitos DTMF. Las etapas SIP siguen RFC 3261, secciones 13 y 15; la sintaxis de marcación radio, los permisos y la asignación PTT son responsabilidades de implementación.

  1. Solicitar acceso e introducir el destino. El usuario sigue el procedimiento de acceso configurado y envía dígitos por el recurso de radio permitido. Todo prefijo, tecla de finalización o tiempo máximo entre dígitos debe ajustarse al diseño desplegado.

  2. Recoger y autorizar el número. La pasarela o aplicación detecta la secuencia, rechaza solicitudes incompletas o no permitidas y asigna el destino aceptado al plan de marcación telefónico.

  3. Iniciar la llamada telefónica. Un agente de usuario SIP envía INVITE a la plataforma configurada. Las rutas y los permisos de troncales determinan si el número es accesible.

  4. Presentar el progreso de llamada. Los estados de llamada, ocupado, denegado y sin respuesta necesitan información utilizable en el lado de radio; los códigos SIP solos no constituyen una interfaz audible.

  5. Establecer medios y alternar turnos. Tras la aceptación, se completa el intercambio SIP y los medios negociados transportan voz. La integración controla el sentido de transmisión/recepción mientras los usuarios siguen el procedimiento PTT acordado.

  6. Liberar la llamada. Un comando definido de colgado en radio, el colgado telefónico o un tiempo de espera configurado termina la sesión y libera el canal. Soltar PTT termina una transmisión, pero no necesariamente la llamada telefónica.

Para el operador, el proceso puede parecer una llamada normal: introducir el número, esperar la conexión y hablar. Técnicamente, se coordinan en segundo plano varios procesos diferentes de señalización y medios.

Por qué controlar los turnos es más complejo que marcar

Establecer la llamada SIP es solo parte del problema. Los usuarios de radio y teléfono normalmente no se comunican del mismo modo.

Una conversación telefónica suele ser dúplex completo: ambos participantes transmiten y reciben audio simultáneamente. Un canal de radio convencional suele ser semidúplex: una parte transmite mientras la otra escucha, y el sentido cambia según la operación PTT.

Por tanto, la capa de integración debe controlar cuándo se transmite el audio telefónico al canal de radio y cuándo se permite a la radio transmitir de vuelta al usuario telefónico.

La pasarela necesita un método explícito para activar el transmisor y determinar cuándo está activa la recepción. Una salida física PTT controla la transmisión; COR/COS o una interfaz digital compatible puede informar de actividad de recepción. VOX o la detección de actividad de voz pueden inferirla del audio cuando el diseño lo permite, pero deben probarse ruido, pausas y sílabas recortadas. Son funciones diferentes de entrada y control, no garantías intercambiables de alternancia correcta.

La temporización correcta importa. Mantener activado el transmisor toda la llamada puede impedir responder a los usuarios de campo. Una activación o liberación lenta puede recortar voz, y el habla simultánea de radio y teléfono necesita una regla de arbitraje definida. El establecimiento SIP estándar no aporta un control universal del turno de radio. Pruebe los mecanismos reales de silencio, PTT del lado telefónico, VOX o control del despachador, incluida una liberación segura al fallar la conexión IP.

Por ello, la calidad de audio no debe ser el único criterio de éxito de la integración. El control de turnos, el retardo de conmutación y los procedimientos del usuario son igual de importantes.

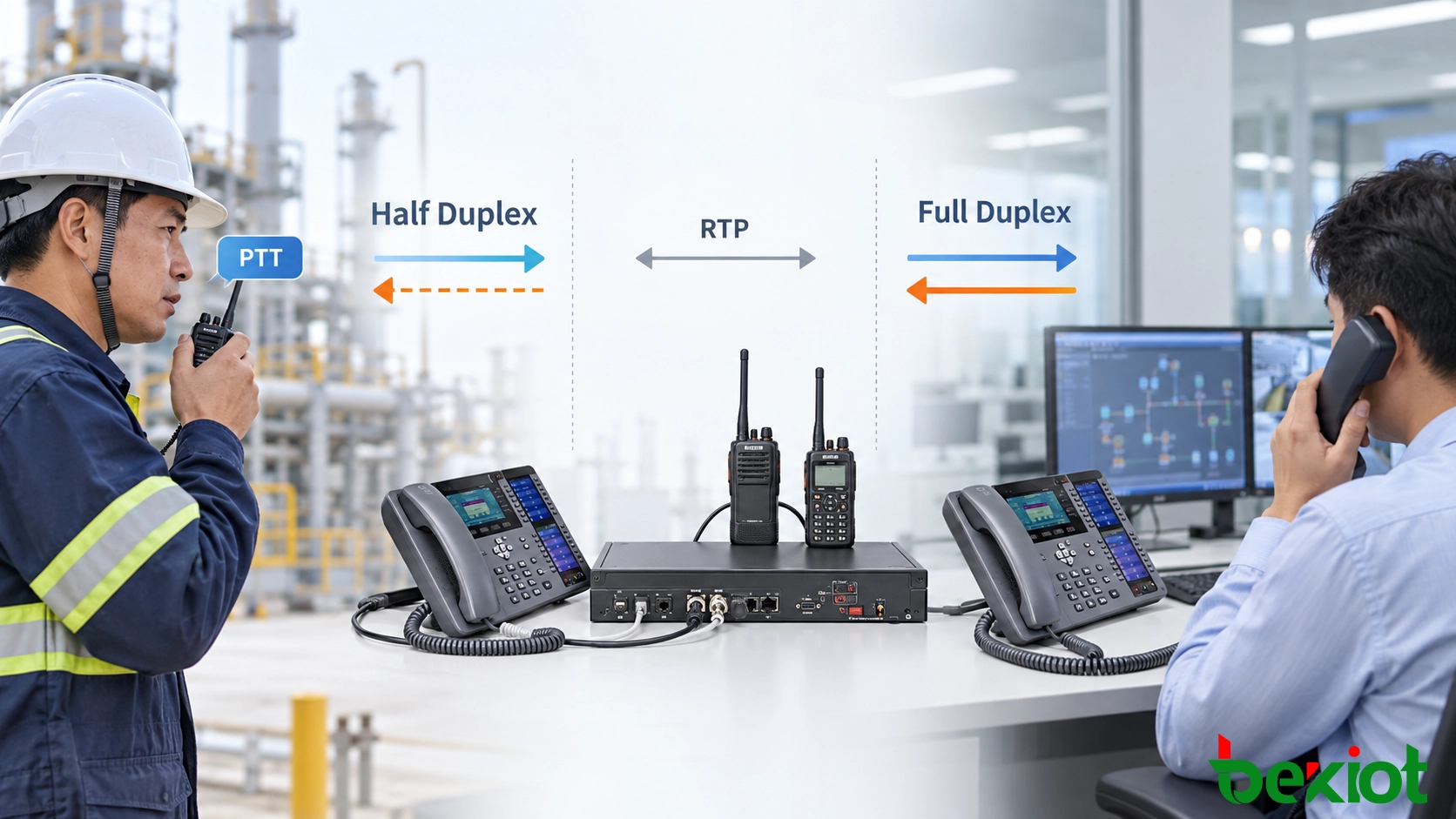

Ilustración que compara una conversación de radio PTT con audio telefónico mediante una pasarela
La conversación de radio sigue necesitando turnos controlados. RTP transporta medios; no resuelve por sí solo transmisiones en competencia ni proporciona un control PTT universal.

El sentido de llamada puede diseñarse según el flujo de trabajo

Permitir técnicamente que una radio de campo introduzca cualquier número no implica que sea el mejor método operativo. En muchos entornos industriales y de mando, el personal utiliza radios porque la comunicación debe seguir siendo rápida y sencilla.

Pedir al operador que active la función correcta, introduzca varios dígitos, espere el establecimiento y después gestione PTT puede añadir pasos innecesarios. Por ello, el sentido de llamada debe elegirse según el flujo operativo real.

Por ejemplo, un equipo de mantenimiento quizá solo necesite una extensión de control. En ese caso, una línea directa predefinida puede ser más eficiente que la marcación libre. Un despachador, en cambio, puede necesitar acceso telefónico a varios canales y beneficiarse de extensiones de canal definidas en la IP PBX.

El acceso de teléfono a radio suele resultar especialmente práctico. Un usuario de oficina marca una extensión asignada a un recurso de radio; el sistema establece la conexión con el canal requerido sin exigir que el usuario de campo marque nada.

Según el soporte verificado del terminal, la pasarela y la plataforma, el proyecto puede elegir entre estos flujos:

  • marcación desde el teclado de radio hacia destinos telefónicos autorizados;

  • llamada a línea directa con una tecla desde terminales de radio seleccionados;

  • extensiones telefónicas asignadas a canales de radio individuales;

  • interconexión de radio y teléfono controlada por el despachador;

  • rutas de emergencia predefinidas para situaciones operativas críticas.

El objetivo no es hacer que una radio se comporte exactamente como un teléfono, sino proporcionar el camino práctico más corto hacia la persona o el recurso que necesita el usuario.

Los canales compartidos cambian el significado de una llamada

La privacidad es otra consideración importante. Una llamada suele entenderse como comunicación entre dos terminales. Un canal convencional de radio es un recurso compartido.

Si el audio telefónico se transmite por un canal convencional, otras radios que lo escuchan también pueden recibir la conversación. Del mismo modo, otras transmisiones recibidas en el canal pueden entrar en la llamada telefónica conectada.

Esto no es necesariamente un fallo. En mantenimiento, seguridad o respuesta de emergencia, la conciencia de grupo puede ser útil. Sin embargo, debe considerarse cuando la conversación contiene información sensible o personal.

Las funciones digitales de llamada individual pueden limitar los destinatarios, pero no acreditan por sí solas comunicación telefónica privada o cifrada de extremo a extremo. En el límite de una pasarela de audio también pueden perderse identidad de unidad, indicadores de emergencia, ubicación, contexto de cifrado o información de prioridad. Confirme cada función requerida por separado; una llamada de voz satisfactoria solo demuestra ese camino de voz.

Los permisos de numeración deben diseñarse junto con el acceso a canales. El plan de comunicaciones de radio en campo debe indicar qué recursos operativos pueden interconectarse. La PBX puede ver solo la cuenta de pasarela, no al usuario individual de radio. No trate una secuencia audible de acceso DTMF como autenticación fuerte. Restrinja destinos telefónicos, acceso entrante y recursos de radio con controles compatibles con el sistema real, y verifique llamadas permitidas y denegadas.

Planifique la solución antes del despliegue

Un proyecto de radio a teléfono debe comenzar por el flujo de comunicación, no por dispositivos individuales. El equipo de ingeniería debe comprender primero qué se espera que consigan los usuarios.

Entre las preguntas importantes están:

  • ¿Qué usuarios de radio necesitan iniciar llamadas telefónicas?

  • ¿Sus radios tienen teclado numérico?

  • ¿Los terminales generan señalización DTMF utilizable?

  • ¿Deben marcar cualquier número o solo destinos predefinidos?

  • ¿Qué canales necesitan acceso telefónico?

  • ¿El sistema de radio existente ya admite interconexión telefónica?

  • ¿Las llamadas permanecerán dentro de la IP PBX o llegarán a redes externas?

  • ¿Cómo deben funcionar el control PTT y la detección de actividad de radio?

  • ¿El audio telefónico debe estar disponible para todo un canal o solo usuarios seleccionados?

También deben evaluarse las condiciones de red. La señalización SIP y los medios RTP dependen del camino IP entre el punto de integración y la plataforma. Latencia excesiva, pérdida de paquetes o conectividad inestable pueden afectar el establecimiento, la voz y la temporización del control de turnos.

Antes de la puesta en servicio, pruebe ambos sentidos con los terminales y versiones de software reales. Incluya dígitos incompletos o repetidos, números denegados, ocupado y sin respuesta, conmutación PTT, recorte de la primera palabra, habla simultánea, liberación, canales ocupados e interrupción de red. Una llamada fallida o abandonada no debe dejar activado el transmisor ni ocupar indefinidamente la ruta telefónica. Registre qué funciones digitales cruzan la interfaz y cuáles no están disponibles.

El resultado debe ser un método natural para usuarios de campo y oficina. Un sistema conectado técnicamente no basta si el procedimiento sigue siendo demasiado complicado para el uso diario.

Preguntas frecuentes

¿Puede una radio llamar a un teléfono móvil externo?

Solo si funciona el flujo de llamada por radio y la plataforma conectada tiene una ruta autorizada hacia ese número. El acceso a números públicos de emergencia, la ubicación del llamante y la devolución de llamadas requieren validación aparte con el servicio y la autoridad correspondientes; una llamada saliente normal no prueba idoneidad para llamadas de emergencia.

¿Puede un canal de radio tener una extensión SIP compartida por varias radios?

Si la pasarela y el plan de marcación lo admiten, una extensión puede representar un canal o recurso de conversación seleccionado. Las radios que reciben ese recurso pueden oír el mismo audio telefónico. No es una extensión privada independiente para cada radio, y un recurso RF compartido no proporciona conversaciones simultáneas independientes solo por añadir más números.

¿Pueden grabarse las llamadas de radio a teléfono?

Solo si un recurso de grabación compatible recibe los medios necesarios y está autorizado. Pruebe la captura en ambos sentidos y la información disponible de canal, llamante y tiempo. El sistema puede identificar la pasarela en vez de la persona que habla por radio; la conservación y los accesos siguen la política aplicable.

¿DTMF siempre se transmite como tonos audibles?

No. En un tramo IP de medios establecido, RFC 4733, secciones 2 y 3, define cargas RTP telephone-event para eventos de dígitos. Esto es distinto de la señalización de llamadas SIP y requiere negociación y tratamiento compatibles. Recoger dígitos iniciales de radio para crear INVITE es una tarea diferente de retransmitir pulsaciones durante una llamada existente.

¿Soltar PTT cuelga la llamada telefónica?

Normalmente solo termina la transmisión de radio actual. El usuario necesita la acción de liberación definida por la implementación; también deben asignarse correctamente el colgado telefónico, la falta de respuesta y los tiempos de espera. Incluya una prueba de llamada abandonada para que un usuario que desaparece o una conexión fallida no bloquee el recurso.
