En una instalación industrial, la comunicación rara vez se produce en una sola dirección. Una sala de control puede necesitar dirigirse a toda una zona de producción, mientras que un técnico situado en una estación de bombeo, la entrada de un túnel o una plataforma de carga puede necesitar llamar de inmediato al operador.
Esa combinación cambia el proceso de selección. Un sistema diseñado únicamente en torno a la cobertura de altavoces puede dejar a los trabajadores sin una vía práctica de respuesta. Un diseño basado únicamente en terminales de intercomunicación puede ofrecer buenas llamadas punto a punto, pero una comunicación deficiente a nivel de área.
La clave es tratar la megafonía y la intercomunicación como dos capas de comunicación que comparten parte de la misma infraestructura, pero resuelven problemas operativos distintos. La selección de equipos resulta mucho más clara cuando las rutas de llamada, las zonas de megafonía y los puntos de acceso de intercomunicación se definen por separado.
1. Defina las rutas de comunicación antes de elegir equipos
La primera tarea es trazar cómo se desplaza realmente la comunicación por la instalación.
En lugar de comenzar por los altavoces, intercomunicadores o consolas de megafonía, enumere las situaciones operativas que requieren comunicación por voz. Cada situación debe identificar un origen, un destino y si se necesita una respuesta.
Las rutas habituales incluyen:
Sala de control a un intercomunicador de campo
Sala de control a una zona de producción
Sala de control a varias zonas de megafonía
Intercomunicador de campo a sala de control
Punto de llamada de emergencia a un operador predefinido
Supervisor a zonas de trabajo seleccionadas
Entrada de alarma a zonas de megafonía predefinidas
Un anuncio en un almacén y una llamada de mantenimiento pueden utilizar la misma red IP, pero no son el mismo evento de comunicación.
El mensaje del almacén es una comunicación de uno a muchos. La llamada de mantenimiento es una comunicación punto a punto o punto a grupo y normalmente necesita una vía de audio de retorno.
| Necesidad operativa | Tipo de comunicación | Terminal típico |
|---|---|---|
| Anuncio rutinario de zona | Uno a muchos | Micrófono de megafonía + altavoces |
| Solicitud de asistencia en campo | Bidireccional | Intercomunicador o teléfono industrial |
| Llamada de ayuda de emergencia | Ruta bidireccional predefinida | Estación de llamada de un solo botón |
| Instrucción desde la sala de control | Uno a uno o uno a zona | Consola de despacho o terminal de megafonía |
| Notificación de alarma | Uno a muchos automático | Interfaz de alarma + zonas de megafonía |
Este mapa de comunicaciones también evita un error de diseño habitual: seleccionar un único tipo de dispositivo e intentar que cumpla todas las funciones.
Un altavoz es adecuado para cubrir una zona. Un intercomunicador es adecuado para proporcionar una vía de respuesta a una persona. Un micrófono de megafonía es adecuado para dirigirse a grupos seleccionados. Una consola de sala de control puede coordinar varias de estas funciones al mismo tiempo.

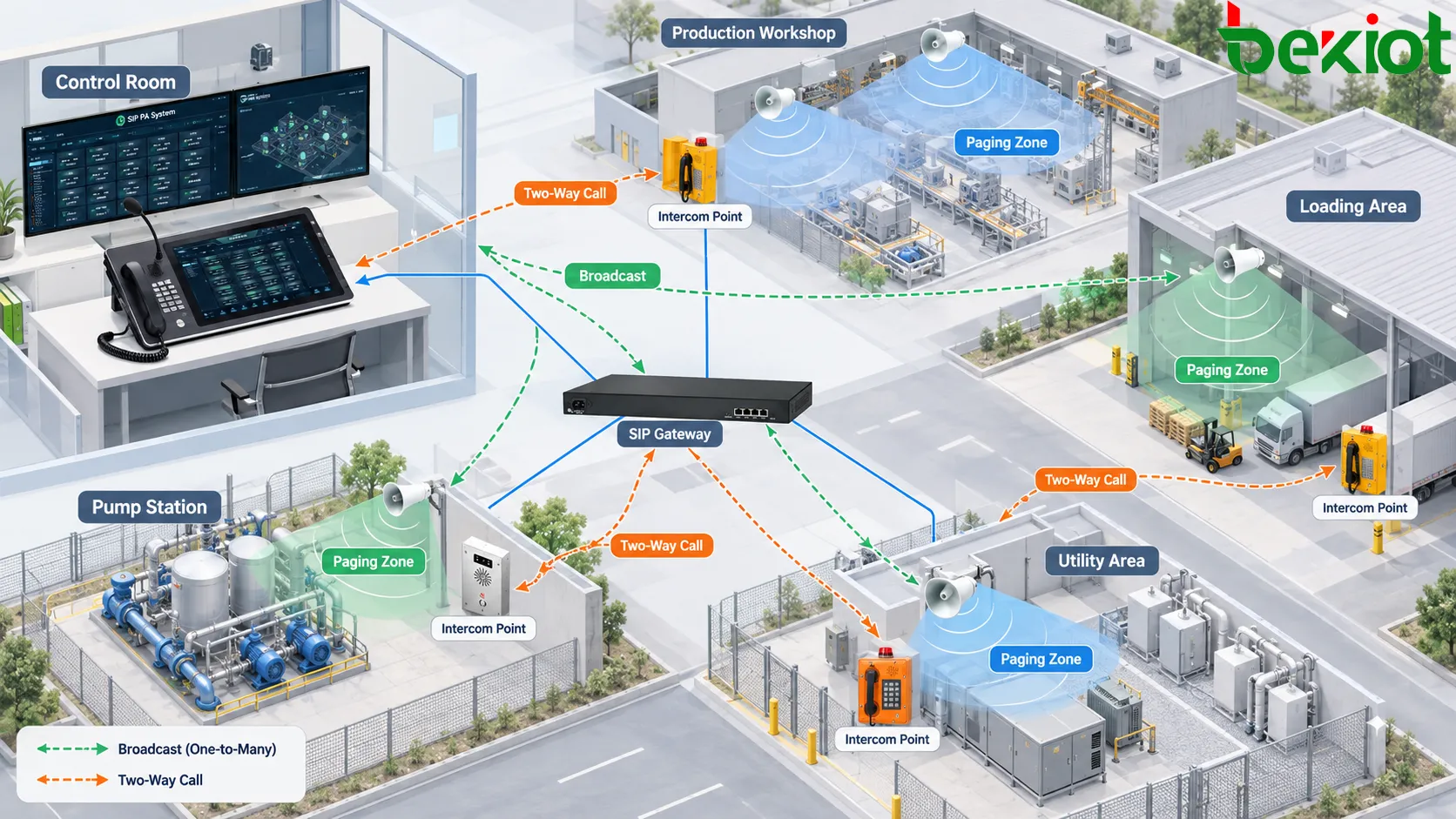

2. Las zonas de megafonía y los puntos de intercomunicación son diferentes
La cobertura de megafonía y el acceso a la intercomunicación deben planificarse como dos capas separadas.
Una zona de megafonía responde a esta pregunta:
¿En qué zona debe oírse este mensaje?
Un punto de intercomunicación responde a esta pregunta:
¿Dónde puede un trabajador iniciar o recibir una conversación bidireccional?
Estas dos preguntas rara vez dan como resultado la misma cantidad de equipos.
Una zona puede tener varios puntos de intercomunicación
Considere un taller de producción alargado. Todo el taller puede funcionar como una sola zona de megafonía porque los supervisores suelen dirigirse a todas las personas del área al mismo tiempo.
El mismo taller puede necesitar varios puntos de intercomunicación, porque los trabajadores situados en extremos opuestos del edificio no deberían tener que recorrer una gran distancia para informar de una avería o contactar con la sala de control.
Por tanto, una sola zona operativa podría contener:
1 zona de megafonía
6 altavoces de bocina
3 intercomunicadores de campo
Las tres cantidades responden a objetivos distintos y no deben forzarse a una relación uno a uno.
Varias zonas pueden compartir un operador
La disposición opuesta también es habitual.
Las zonas de producción, carga y servicios auxiliares pueden funcionar como zonas de megafonía separadas, mientras que las llamadas procedentes de las tres se enrutan al mismo operador de la sala de control.
Por tanto, el operador necesita ver tanto quién llama como desde qué ubicación se origina la llamada, mientras que los controles de megafonía deben seguir organizados por zonas.
Esta distinción es especialmente importante en instalaciones industriales grandes, donde la cobertura de altavoces puede ser densa, pero los puntos de intercomunicación solo necesitan instalarse en puestos de trabajo estratégicos, accesos, estaciones de equipos o ubicaciones de emergencia.
3. Asigne el terminal adecuado a cada función
Una vez definidas las rutas de comunicación y los puntos de acceso, pueden seleccionarse los tipos de terminal según su función.
El objetivo no es instalar el dispositivo más capaz en todas partes, sino proporcionar a cada ubicación la interfaz necesaria para la tarea que se realiza allí.
| Terminal | Función principal | Ubicación típica |
|---|---|---|
| Altavoz de bocina | Anuncio de amplia cobertura | Planta exterior, taller, zona de carga |
| Altavoz IP | Megafonía por red | Interiores o entornos IP distribuidos |
| Intercomunicador SIP | Comunicación bidireccional de campo | Entradas, puestos de trabajo, zonas de producción |
| Teléfono industrial | Llamada de voz directa | Ubicaciones ruidosas, exigentes o expuestas |
| Estación de llamada | Llamada predefinida rápida | Puntos de emergencia o asistencia |
| Micrófono de megafonía | Selección de zonas y megafonía en directo | Puesto de seguridad o posición de control local |
| Consola de despacho | Coordinación de múltiples recursos | Sala de control principal |
El entorno sigue siendo importante
La función de comunicación es lo primero, pero el entorno de instalación determina qué versión del terminal puede desempeñarla de forma fiable.
Compruebe condiciones como:
Instalación interior o exterior
Exposición al polvo y al agua
Rango de temperatura
Corrosión
Vibraciones e impactos mecánicos
Ruido de fondo
Guantes de protección o protección auditiva
Clasificación de zona peligrosa cuando corresponda
Un intercomunicador SIP estándar puede ser adecuado para una sala técnica interior, pero no para una zona de proceso expuesta. Un dispositivo resistente a la intemperie puede funcionar en exteriores y aun así no contar con la certificación exigida para una ubicación peligrosa clasificada.
Por tanto, la protección ambiental y la certificación para zonas peligrosas deben comprobarse por separado.
Mantenga sencilla la operación en campo
Los usuarios industriales suelen necesitar menos controles, no más.
Un trabajador que informa de una avería quizá solo necesite un botón que contacte con el operador correcto. Una estación de mantenimiento puede beneficiarse de un auricular porque mantiene el micrófono cerca del usuario. Un puesto de seguridad puede necesitar varias teclas, selección de zonas e historial de llamadas.
La interfaz debe adaptarse a la tarea y no al conjunto máximo de funciones que el dispositivo pueda ofrecer.

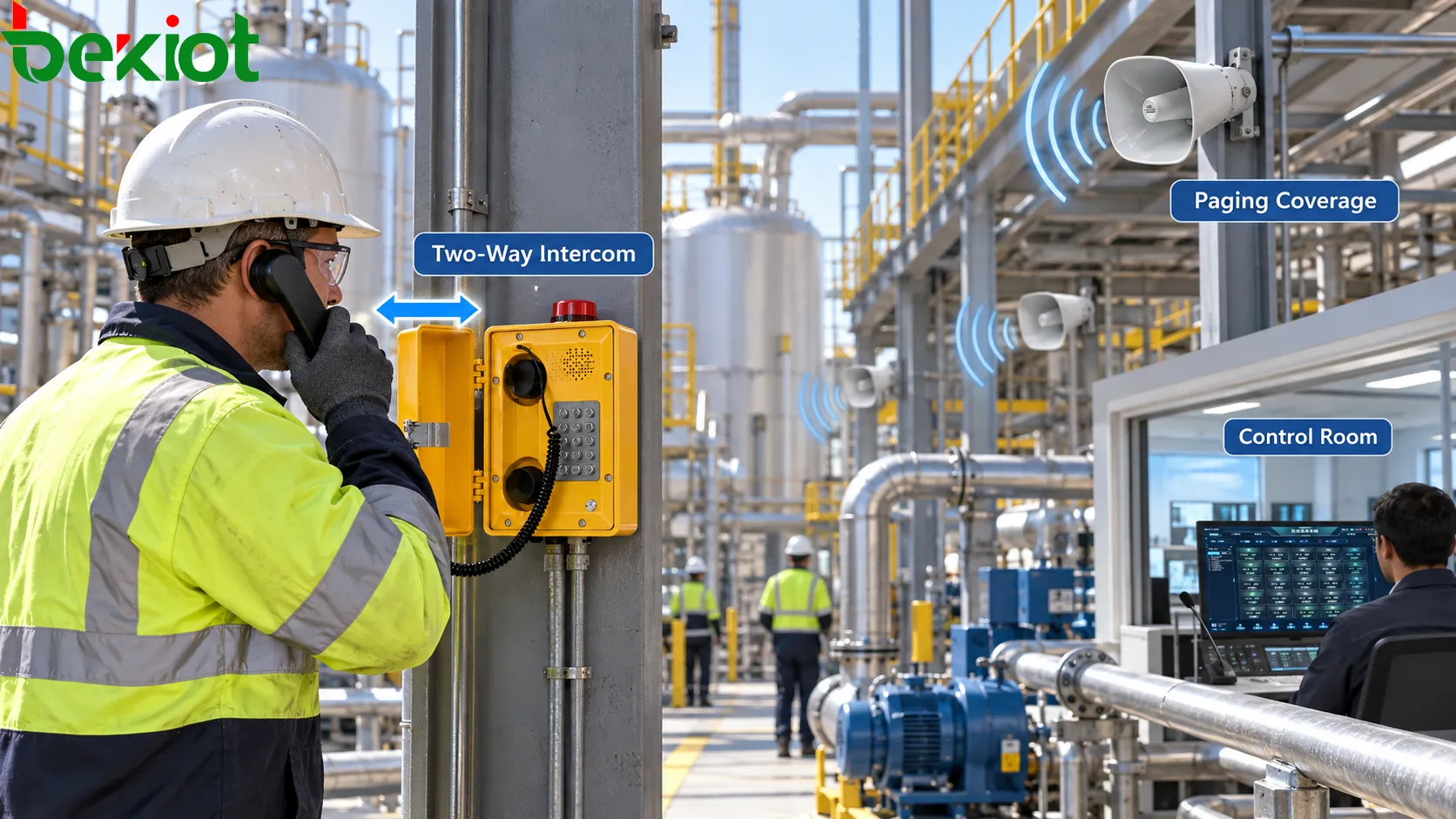

4. El audio de megafonía y el audio de intercomunicación requieren diseños distintos
Una de las diferencias más importantes en un sistema industrial de intercomunicación y megafonía es la dirección del audio.
La megafonía suele funcionar desde una fuente hacia muchos oyentes:
Sala de control → zona de megafonía → varios trabajadores
La comunicación por intercomunicador debe funcionar en ambos sentidos:
Trabajador de campo ↔ operador de la sala de control
Por tanto, una instalación puede tener una cobertura de megafonía aceptable y, aun así, ofrecer una comunicación por intercomunicador deficiente.
La megafonía depende de la cobertura
En megafonía, el diseño debe centrarse en conseguir que el habla sea inteligible en toda la zona requerida.
Las principales variables incluyen:
Ubicación de los altavoces
Dirección de los altavoces
Solapamiento de cobertura
Obstrucciones
Ruido de fondo
Reverberación
Límites de las zonas de megafonía
Aumentar la potencia del amplificador no mejora automáticamente la inteligibilidad. Varios altavoces correctamente colocados suelen proporcionar una cobertura más uniforme que un solo dispositivo funcionando a una potencia mucho mayor.
La intercomunicación depende de la vía de retorno
En un intercomunicador de campo, el lado del micrófono pasa a ser igual de importante.
El operador debe poder entender a la persona situada junto al terminal incluso cuando haya maquinaria, vehículos o equipos de ventilación funcionando a su alrededor.
Entre los factores importantes se incluyen:
Distancia al micrófono
Dirección del micrófono
Ruido local que entra en el micrófono
Control de eco
Uso con auricular frente a manos libres
Funcionamiento semidúplex o dúplex completo
Por eso, un dispositivo que funciona bien como terminal de megafonía no debe considerarse automáticamente un sustituto de un intercomunicador dedicado.
La prueba final no consiste en comprobar si ambos dispositivos producen sonido. Consiste en verificar si un anuncio se entiende en toda la zona requerida y si el trabajador de campo y el operador pueden entenderse mutuamente en ambos sentidos.
5. Enrutamiento SIP y megafonía de grupo
Cuando la intercomunicación y la megafonía comparten una infraestructura SIP/IP, el sistema debe admitir diferentes patrones de comunicación sin hacer innecesariamente compleja la arquitectura de red.
Una llamada punto a punto puede seguir esta ruta:
Intercomunicador de campo → red IP → servidor SIP → consola de la sala de control
Un anuncio de grupo puede seguir esta ruta:
Micrófono de megafonía → plataforma de megafonía → zona seleccionada → múltiples terminales de audio IP
Un mensaje activado por alarma puede añadir otra ruta:
Entrada de alarma → plataforma de comunicaciones → regla de prioridad → zonas de megafonía predefinidas
No considere SIP como una prueba completa de compatibilidad
Dos dispositivos pueden admitir SIP y, aun así, comportarse de forma diferente dentro de un sistema completo de megafonía e intercomunicación.
Antes de la compra, verifique las funciones que realmente importan para el flujo operativo:
Llamadas SIP punto a punto
Grupos de megafonía
Multidifusión cuando se utilice
Enrutamiento de llamadas
Compatibilidad de códecs
Acciones DTMF o de teclas programables
Interfaces de alarma y relé
Grabación
Registro y recuperación de dispositivos
Elija la megafonía de grupo según la escala
Los grupos pequeños pueden gestionarse mediante sesiones SIP individuales, mientras que las instalaciones de megafonía IP más grandes pueden utilizar multidifusión u otro método de distribución compatible con la plataforma.
El método adecuado depende del número de terminales, la capacidad del servidor, la topología de red y el comportamiento de megafonía requerido por el proyecto.
Si se utiliza multidifusión, la red debe configurarse deliberadamente para transportar el tráfico multicast necesario, en lugar de suponer que todos los conmutadores y segmentos enrutados lo transmitirán correctamente.
Conecte los sistemas existentes en lugar de sustituirlo todo
Muchas instalaciones industriales ya disponen de amplificadores analógicos, circuitos de altavoces, equipos PBX, sistemas de radio o interfaces de alarma.
Un nuevo sistema de intercomunicación y megafonía no siempre exige sustituir por completo esos activos.
Cuando resulte apropiado, pueden utilizarse pasarelas e interfaces de sistema para conectar equipos PA existentes, infraestructura SIP, recursos de radio y sistemas de sala de control. El requisito importante es definir la ruta real de señalización y audio, en lugar de confiar en una afirmación genérica de que los sistemas pueden “integrarse”.
Solución relacionada: Sistema de megafonía e intercomunicación
6. Prioridad, conmutación por fallo y aceptación
La decisión final de selección debe probarse en situaciones en las que se produzcan varios eventos de comunicación al mismo tiempo o una parte del sistema deje de estar disponible.
El funcionamiento normal por sí solo no demuestra si el diseño combinado de megafonía e intercomunicación es práctico.
Defina qué comunicación tiene prioridad
Puede haber una llamada de intercomunicación de campo activa cuando se inicia una llamada de megafonía de mayor prioridad. Puede estar reproduciéndose un anuncio rutinario cuando se activa un mensaje de emergencia. Dos operadores pueden intentar utilizar zonas que se solapan.
El comportamiento esperado debe definirse antes de la puesta en servicio.
Un proyecto puede diferenciar entre:
Anuncios rutinarios
Megafonía operativa en directo
Megafonía prioritaria
Anuncios de emergencia
Llamadas normales de campo
Llamadas de emergencia de campo
El orden exacto depende del proyecto. Lo importante es que los operadores sepan qué comunicación puede interrumpir a otra y qué sucede con la sesión de menor prioridad.
Pruebe los fallos por ruta de comunicación
En lugar de preguntar únicamente si el sistema es redundante, pruebe qué ocurre con cada ruta de comunicación.
Por ejemplo:
Si un intercomunicador de campo pierde alimentación, ¿continúa la megafonía de zona?
Si falla un amplificador de megafonía, ¿pueden las llamadas de los intercomunicadores de campo seguir llegando a la sala de control?
Si se interrumpe un segmento de red, ¿qué zonas y puntos de llamada resultan afectados?
Si la posición principal del operador no está disponible, ¿a dónde se enrutan las llamadas de campo?
Si el servidor SIP se reinicia, ¿cómo vuelven a registrarse los terminales?
Este enfoque muestra el impacto operativo real de un fallo en lugar de tratar la redundancia como una única característica del equipo.

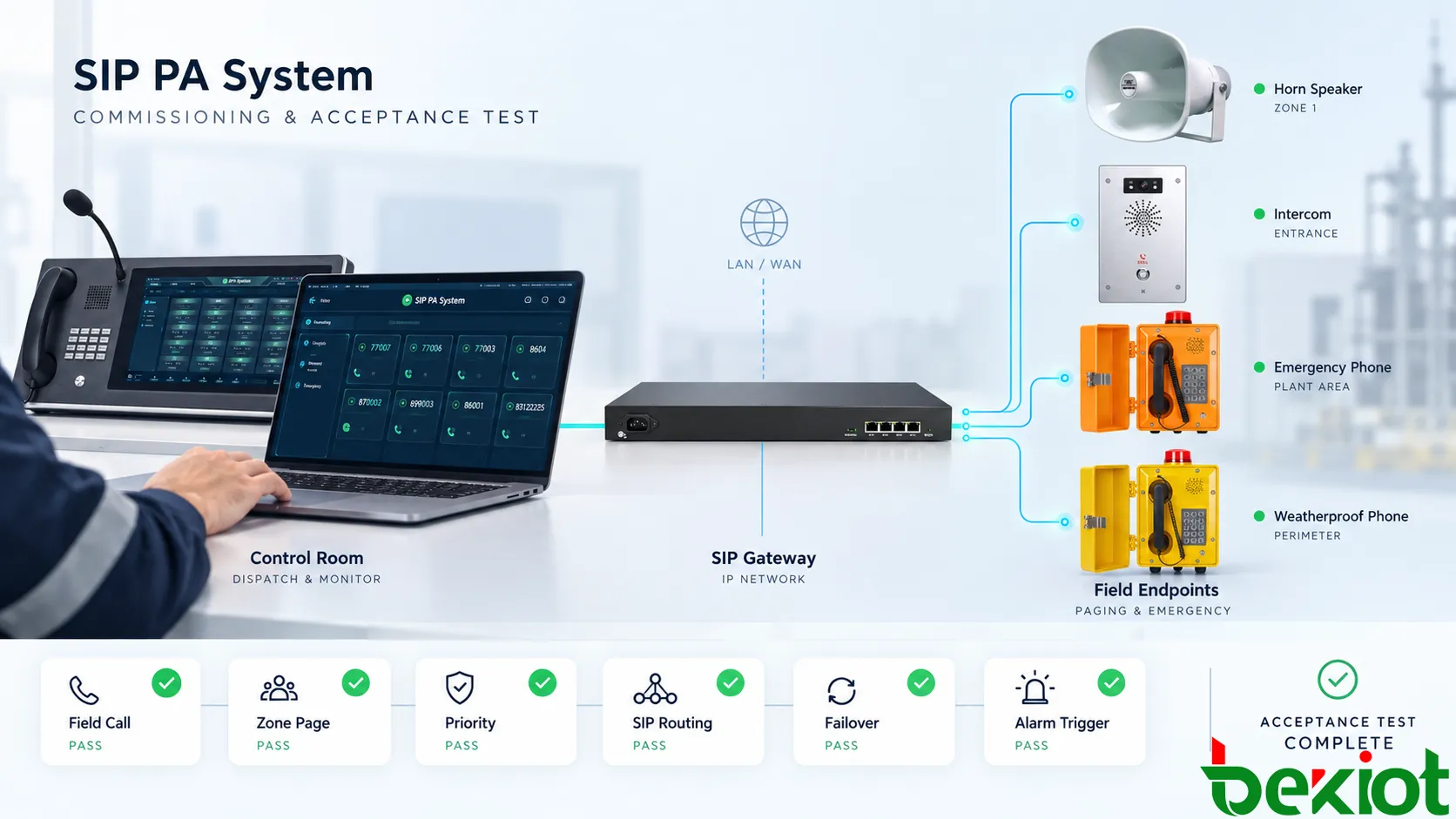

La aceptación debe reproducir el uso real
La puesta en servicio debe probar flujos de trabajo completos de extremo a extremo.
| Prueba de aceptación | Verificar |
|---|---|
| Llamada de campo a sala de control | Destino correcto, audio en ambos sentidos y pasos de operación utilizables |
| Megafonía de una sola zona | Solo la zona seleccionada recibe el mensaje |
| Megafonía multizona | Todas las zonas seleccionadas reciben audio sincronizado e inteligible |
| Megafonía durante una llamada activa | El comportamiento de prioridad configurado se produce correctamente |
| Llamada de emergencia | El operador correcto o el destino de respaldo recibe la llamada |
| Megafonía activada por alarma | La entrada, el enrutamiento, la prioridad y la salida en campo funcionan según lo configurado |
| Interrupción de red | Las zonas y terminales realmente afectados coinciden con el diseño de resiliencia |
Probar estos escenarios combinados proporciona un resultado de aceptación mucho más claro que comprobar individualmente altavoces e intercomunicadores uno por uno.
7. Preguntas frecuentes sobre sistemas industriales de intercomunicación y megafonía
¿Debe cada zona de megafonía tener un intercomunicador?
No. Las zonas de megafonía se basan en dónde deben oírse los mensajes, mientras que los puntos de intercomunicación se basan en dónde las personas necesitan acceso a comunicación bidireccional. Una zona puede contener varios puntos de intercomunicación, o una zona cubierta por muchos altavoces puede necesitar solo un punto de llamada de campo.
¿Pueden la megafonía y la intercomunicación utilizar la misma red IP?
Sí. Los intercomunicadores SIP, terminales de megafonía, servidores y terminales de audio IP pueden compartir la infraestructura de red cuando el ancho de banda, la QoS, el comportamiento multicast cuando corresponda, el diseño de VLAN, la continuidad de alimentación y las rutas de fallo se planifican para la carga de comunicaciones requerida.
¿Un altavoz IP es lo mismo que un intercomunicador SIP?
No necesariamente. Algunos altavoces IP incluyen micrófonos o funciones de llamada SIP, pero un intercomunicador dedicado puede ofrecer una posición de micrófono, una interfaz de usuario y un comportamiento de audio bidireccional más adecuados. La selección debe seguir la tarea de comunicación y no solo el protocolo admitido por el dispositivo.
¿Cuándo debe utilizarse un teléfono industrial en lugar de un intercomunicador manos libres?
Un auricular puede ser útil cuando los usuarios necesitan mantener el micrófono cerca de la boca, cuando el ruido ambiental es elevado o cuando se requiere una comunicación más privada. Los intercomunicadores manos libres pueden resultar más prácticos en lugares donde son más importantes la operación rápida y la comunicación abierta.
¿Puede conectarse un sistema PA analógico existente a un nuevo sistema de intercomunicación SIP?
Con frecuencia, sí. Una pasarela de megafonía o una interfaz de sistema adecuada puede conectar amplificadores y circuitos de altavoces existentes a una plataforma de comunicaciones IP, siempre que se admitan las funciones necesarias de enrutamiento de audio, señalización, prioridad y supervisión.
Un sistema industrial de intercomunicación y megafonía bien diseñado no trata la megafonía y la comunicación bidireccional como la misma función. Las coordina.
Las zonas de megafonía determinan dónde se oyen las instrucciones. Los puntos de intercomunicación determinan dónde puede responder el personal. El enrutamiento SIP conecta esos terminales con los operadores y grupos correctos, mientras que las reglas de prioridad determinan cómo se comporta el sistema cuando se solapan eventos de comunicación.
