Un sistema de intercomunicación para ascensores es una solución crítica de comunicación de emergencia para edificios, comunidades residenciales, complejos comerciales, hospitales, hoteles, campus e instalaciones de transporte. Cuando los pasajeros quedan atrapados en un ascensor o necesitan asistencia urgente, el sistema ofrece un canal de voz directo entre la cabina, la sala de máquinas, la parte superior del ascensor, el foso, la sala de control de la propiedad, el centro de seguridad o el centro de servicios en la nube.

Los sistemas tradicionales de intercomunicación para ascensores suelen basarse en comunicación analógica de dos hilos o cuatro hilos. Pueden cubrir las llamadas de emergencia básicas, pero presentan limitaciones en calidad de audio, gestión remota, enlace de video, integración de sistemas y operación centralizada. Una solución de intercomunicación de ascensor basada en SIP actualiza el sistema analógico original a una plataforma de red IP, conservando en la medida de lo posible el cableado y los dispositivos existentes.

Para edificios inteligentes y comunidades inteligentes modernas, el intercomunicador del ascensor no debería funcionar como un teléfono de emergencia aislado. Debe integrarse con IP PBX, plataformas de comunicación SIP, videovigilancia, megafonía, control de acceso, alarma contra incendios, intercomunicación de estacionamiento, puntos de ayuda de emergencia y sistemas de despacho visual. Así se crea una plataforma unificada de comunicación y gestión de seguridad para el servicio diario, la respuesta ante emergencias y la operación a largo plazo.

Contexto del Proyecto

La comunicación de emergencia en ascensores es una función de seguridad obligatoria en muchos edificios. En los proyectos tradicionales, la intercomunicación del ascensor se implementa principalmente mediante sistemas analógicos de dos hilos o cuatro hilos. La cabina, la sala de máquinas, la parte superior y el foso pueden comunicarse entre sí, pero es difícil conectar estos sistemas con redes IP modernas, plataformas de seguridad, gestión en la nube y centros de despacho remotos.

En proyectos de renovación, sustituir todos los dispositivos de comunicación del ascensor puede aumentar la dificultad de construcción y el coste del proyecto. Recablear el hueco del ascensor, cambiar el sistema original de intercomunicación o reconstruir el enlace de comunicación puede afectar la entrega y el mantenimiento. Por ello, un método más práctico consiste en conservar el sistema analógico original de cuatro partes y utilizar una pasarela SIP de intercomunicación para ascensores que lo conecte con la plataforma de comunicación IP.

Esta solución está diseñada para llamadas de emergencia de ascensores, servicio de propiedad, enlace de video, procesamiento de alarmas, notificación por megafonía y gestión centralizada. Permite que el sistema de intercomunicación existente del ascensor forme parte de una red más amplia de comunicación de seguridad del edificio.

Descripción General de la Solución

El sistema SIP de intercomunicación para ascensores utiliza una pasarela IP de dos hilos o cuatro hilos para conectar los dispositivos analógicos originales con la plataforma de comunicación SIP. Se pueden conservar el intercomunicador de cabina, el teléfono de sala de máquinas, el teléfono de la parte superior y el teléfono del foso. A través de la pasarela, estos dispositivos pueden comunicarse con el centro de control, la sala de seguridad, la oficina de administración, la consola de despacho o el centro de servicios en la nube.

Cuando cualquier punto de intercomunicación del ascensor activa una llamada, la señal es convertida por la pasarela SIP del ascensor y enviada al centro de control mediante LAN, WAN o red dedicada. El operador puede contestar, hablar con el pasajero o el personal de mantenimiento, identificar la ubicación del ascensor, comprobar la cámara vinculada y coordinar las acciones de rescate.

El sistema también puede asociar los puntos de intercomunicación con cámaras IP. Cuando se activa una llamada o alarma, el centro de control puede mostrar automáticamente la imagen de video correspondiente, ayudando a los operadores a verificar la situación dentro o alrededor del ascensor. Esto mejora la eficiencia de respuesta y reduce el riesgo de información omitida.

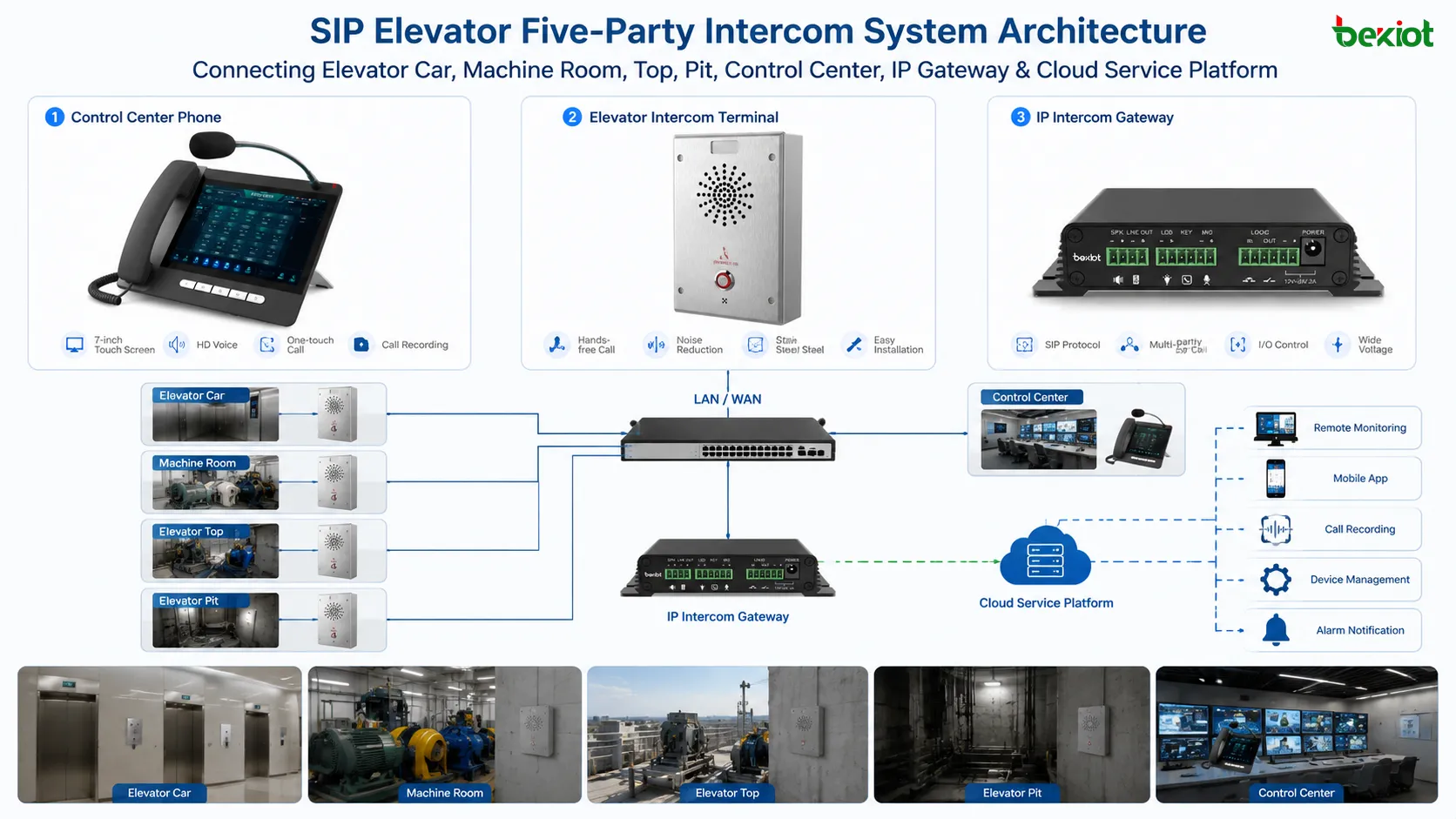

Arquitectura del Sistema

Pasarela SIP de Intercomunicación de Cinco Partes para Ascensores

La pasarela SIP de intercomunicación de cinco partes para ascensores es el dispositivo clave para la renovación e integración del sistema. Se conecta al sistema original de dos hilos o cuatro hilos y convierte las señales analógicas de intercomunicación en señales de comunicación SIP. A través de la pasarela, el sistema original puede conectarse con un IP PBX, servidor SIP, plataforma IMS, consola de despacho o plataforma de comunicación en la nube.

La pasarela ayuda a reducir el coste de reconstrucción porque puede conservar el cableado y los terminales originales del ascensor. Es adecuada para renovación de comunidades antiguas, actualización de edificios comerciales, mejora de seguridad en hoteles, gestión de instalaciones hospitalarias y proyectos de propiedad con múltiples edificios.

Intercomunicación en Cabina, Sala de Máquinas, Parte Superior y Foso

El sistema admite la comunicación entre la cabina, la sala de máquinas, la parte superior, el foso y el centro de control. Cuando un pasajero presiona el botón de emergencia dentro de la cabina, la llamada puede enviarse al centro de monitoreo o a la sala de guardia de la propiedad. Cuando el personal de mantenimiento trabaja en la sala de máquinas, en la parte superior o en el foso, también puede comunicarse con el centro de control para coordinarse.

Esta estructura de comunicación de cinco partes mejora la atención de emergencias, la coordinación del mantenimiento y la gestión de seguridad del ascensor. Es especialmente útil durante fallas del ascensor, rescate de pasajeros, inspección de equipos y mantenimiento diario.

Servidor SIP y Plataforma IP PBX

El servidor SIP o la plataforma IP PBX gestiona el registro de terminales, enrutamiento de llamadas, numeración de extensiones, transferencia de llamadas, timbrado en grupo, grabación e interconexión del sistema. Las llamadas de intercomunicación del ascensor pueden enrutarse a un teléfono de sala de control, consola de despacho visual, oficina de administración, sala de seguridad, departamento técnico, extensión móvil o número externo mediante una pasarela.

Como el sistema se basa en el protocolo SIP estándar, puede integrarse con IP PBX convencionales, IMS, sistemas telefónicos VoIP, teléfonos SIP, plataformas de despacho y sistemas de comunicación de terceros. Esto hace que el sistema sea más abierto y escalable para futuras ampliaciones de comunicación del edificio.

Centro de Control y Consola de Despacho Visual

El centro de control recibe llamadas de emergencia del ascensor, muestra el estado de los terminales, gestiona colas de llamadas, coordina operadores y procesa eventos de alarma. En comunidades grandes o complejos comerciales, se pueden desplegar varias consolas en el centro de monitoreo, sala de seguridad, oficina de administración y centro de servicios en la nube.

La consola de despacho visual puede admitir llamada con un clic, visualización de estado de terminales, enlace de video, control de megafonía, grabación de llamadas, procesamiento de alarmas y coordinación de conferencias. Los operadores pueden gestionar intercomunicación de ascensores, intercomunicación de estacionamiento, puntos de ayuda públicos, intercomunicación de control de acceso y megafonía de emergencia desde una interfaz unificada.

Enlace con Videovigilancia

La pasarela de intercomunicación del ascensor puede vincularse con cámaras IP específicas. Cuando se activa una llamada o alarma, el centro de control puede mostrar automáticamente la imagen de la cámara relacionada. Esto permite al operador verificar si hay pasajeros atrapados, si la cabina presenta anomalías o si el personal de mantenimiento necesita apoyo.

El enlace de video es importante para la respuesta ante emergencias porque la comunicación de voz por sí sola puede no proporcionar información suficiente. Al combinar intercomunicación SIP y monitoreo de video, el centro de control puede tomar decisiones más rápidas y precisas.

Funciones Principales del Sistema

Comunicación SIP de Cinco Partes para Ascensores

El sistema conecta la cabina, la sala de máquinas, la parte superior, el foso y el centro de control en una red SIP unificada. El intercomunicador analógico original de cuatro partes puede conservarse y extenderse al centro de control mediante la pasarela SIP del ascensor.

Este diseño ayuda a los equipos de propiedad a lograr comunicación de cinco partes sin reemplazar por completo la infraestructura original de intercomunicación del ascensor. Es adecuado tanto para proyectos nuevos como para proyectos de renovación.

Compatibilidad de Retrofit de Dos Hilos y Cuatro Hilos

La solución admite escenarios de renovación de intercomunicación de ascensores de dos hilos o cuatro hilos. Al utilizar una pasarela SIP de intercomunicación para ascensores, los dispositivos analógicos existentes pueden conectarse a la red IP. Esto reduce el trabajo de recableado, baja el coste de construcción y acorta el tiempo de implementación.

Para comunidades residenciales antiguas, edificios comerciales, hoteles, hospitales e instalaciones públicas, este método de renovación es más práctico que reemplazar todo el sistema de comunicación del ascensor.

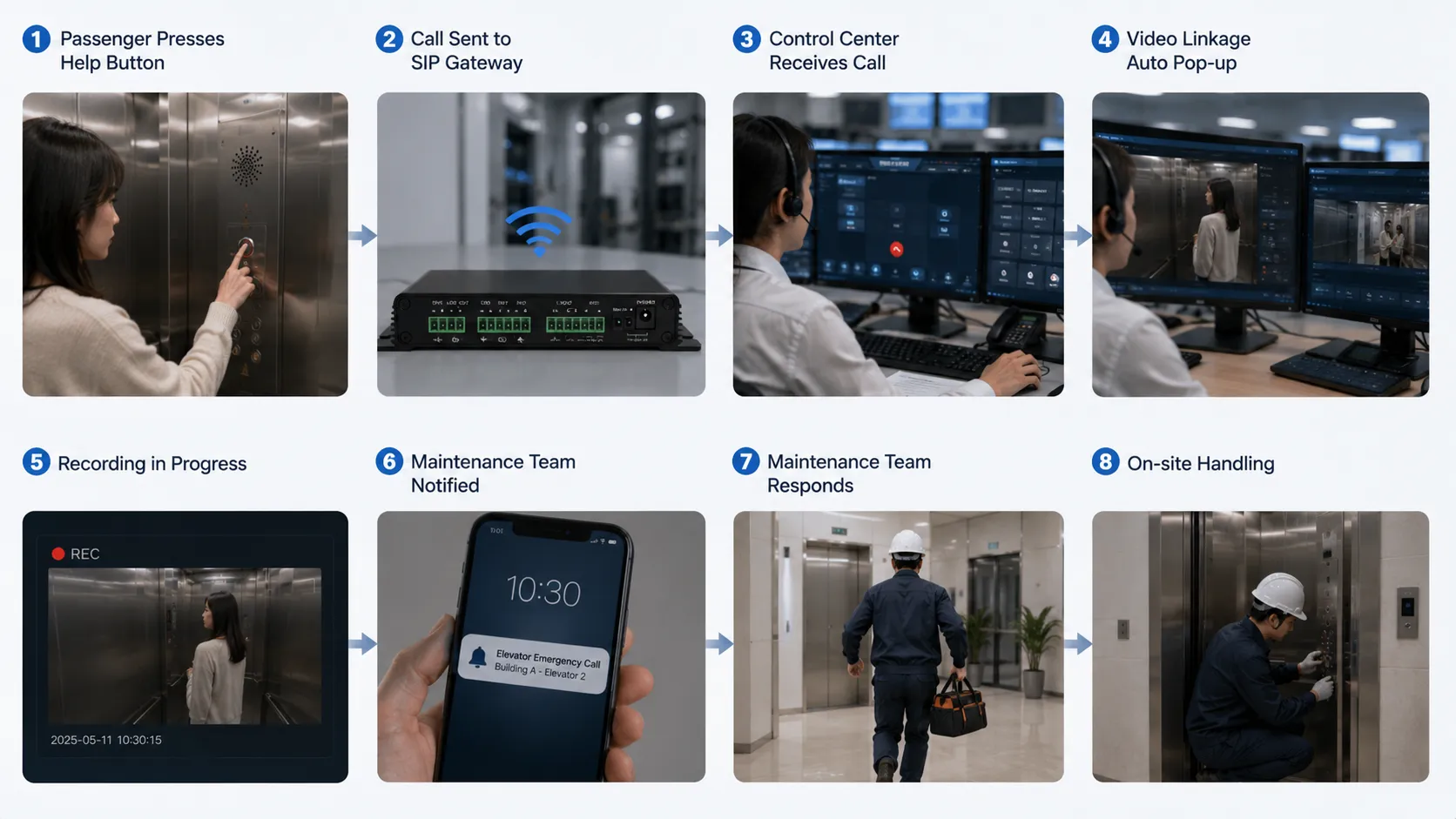

Llamada de Emergencia con un Toque

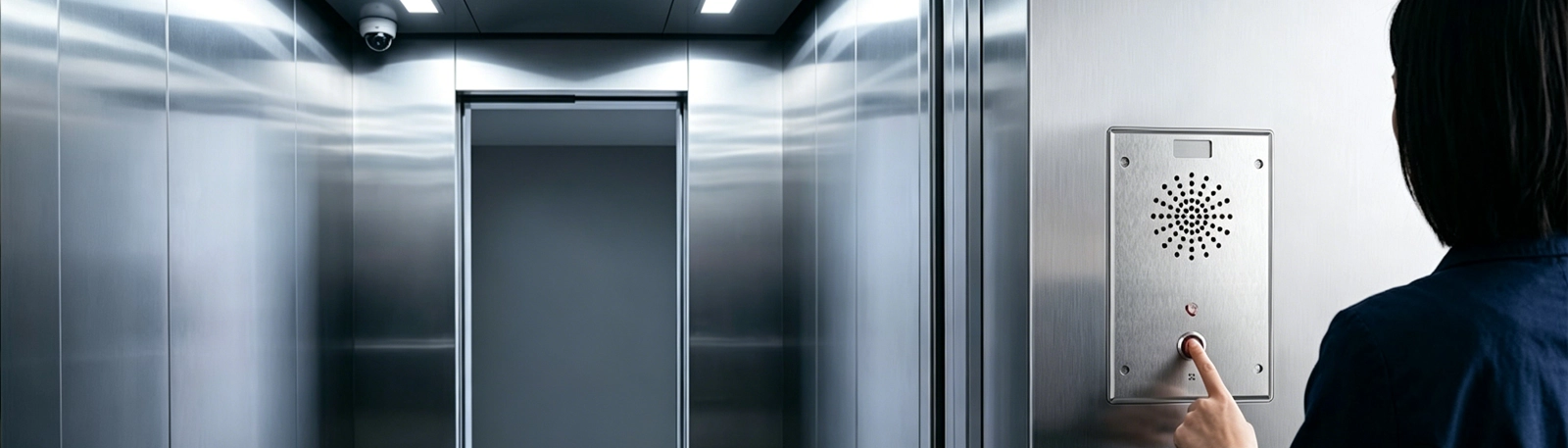

Los pasajeros pueden presionar el botón de emergencia dentro de la cabina para llamar al centro de control, sala de seguridad, oficina de administración o centro de servicios en la nube. El sistema puede mostrar la información del ascensor que llama, enrutar la llamada al operador correcto y admitir una respuesta rápida durante fallas del ascensor o incidentes con pasajeros atrapados.

Si el primer operador está ocupado o no responde, la llamada puede transferirse a otra extensión, otra consola de control, un teléfono de guardia o un móvil según la configuración del proyecto.

Transferencia de Llamadas y Comunicación Multilínea

El sistema puede admitir transferencia por ocupado, transferencia por no respuesta, transferencia por horario y transferencia manual. Esto ayuda a garantizar que las llamadas de emergencia no se pierdan cuando la sala de seguridad está ocupada, el operador está ausente o el primer punto de respuesta no está disponible.

En sitios grandes, el sistema puede admitir múltiples llamadas simultáneas. Diferentes terminales de intercomunicación de ascensor, puntos de ayuda públicos, intercomunicadores de estacionamiento y terminales de control de acceso pueden comunicarse con el centro de control al mismo tiempo sin afectarse entre sí.

Modo de Intercomunicación sin Conexión

En algunos escenarios de despliegue, si el servidor SIP falla o la plataforma de red no está disponible temporalmente, el sistema puede admitir llamada IP directa o comunicación de respaldo entre dispositivos específicos. Esto ayuda a mantener la capacidad básica de comunicación durante excepciones del sistema.

La intercomunicación sin conexión mejora la fiabilidad del sistema y es especialmente valiosa en proyectos de comunicación de emergencia donde la continuidad del servicio es importante.

Comunicación de Voz de Alta Calidad

El sistema puede admitir voz de banda ancha, cancelación de eco y transmisión estable de audio SIP para mejorar la claridad de la comunicación. En comparación con sistemas analógicos o inalámbricos tradicionales de ascensor, la comunicación basada en SIP puede ofrecer mejor calidad de audio, mayor estabilidad del sistema y una gestión centralizada más sencilla.

El audio bidireccional claro ayuda a los operadores a tranquilizar a los pasajeros atrapados, confirmar la situación y guiar a los equipos de mantenimiento durante la respuesta de emergencia.

Enlace de Video y Verificación Visual

Cada pasarela o terminal de intercomunicación del ascensor puede asociarse con una cámara IP específica. Cuando se produce una llamada de emergencia o una alarma, el centro de control puede abrir automáticamente la imagen de video relacionada. Los operadores pueden ver la cabina, el vestíbulo del ascensor o un punto de monitoreo cercano mientras hablan con la persona que llama.

Esta función admite verificación visual, toma de decisiones más rápida y mejor trazabilidad del evento. Es adecuada para comunidades inteligentes, edificios comerciales, hoteles, hospitales, centros comerciales e instalaciones de transporte.

Grabación de Llamadas y Trazabilidad de Eventos

El sistema puede grabar llamadas de intercomunicación y conservar registros de eventos. Los registros pueden incluir hora de llamada, ubicación del terminal, operador que respondió, duración, tipo de alarma, video vinculado y resultado del manejo. Estos registros respaldan revisión de seguridad, seguimiento de mantenimiento, evaluación operativa y conservación de evidencias.

Para gestión de propiedades y operación de seguridad pública, la grabación y la trazabilidad ayudan a estandarizar los procedimientos de respuesta ante emergencias.

Megafonía y Notificación de Emergencia

El sistema de intercomunicación del ascensor puede integrarse con el sistema de megafonía del edificio. El centro de control puede realizar anuncios por zonas, difusión de emergencia, difusión programada, música ambiental o mensajes de voz en áreas seleccionadas.

En escenarios de comunidad inteligente, la misma plataforma puede admitir intercomunicación de ascensor, megafonía de pasillos, megafonía de estacionamiento, difusión en puntos de ayuda exteriores y notificación de emergencia.

Enlace de Alarmas y Flujo de Respuesta

El sistema puede conectarse con alarmas de emergencia, alarmas contra incendios, sensores de humo, control de acceso, sistemas de estacionamiento y sistemas de gestión del edificio. Cuando se activa una alarma, la plataforma puede generar un evento, mostrar la ubicación, abrir el video vinculado, notificar a operadores e iniciar el flujo de respuesta.

Esto transforma la comunicación del ascensor de un sistema de voz único en una plataforma completa de respuesta de seguridad.

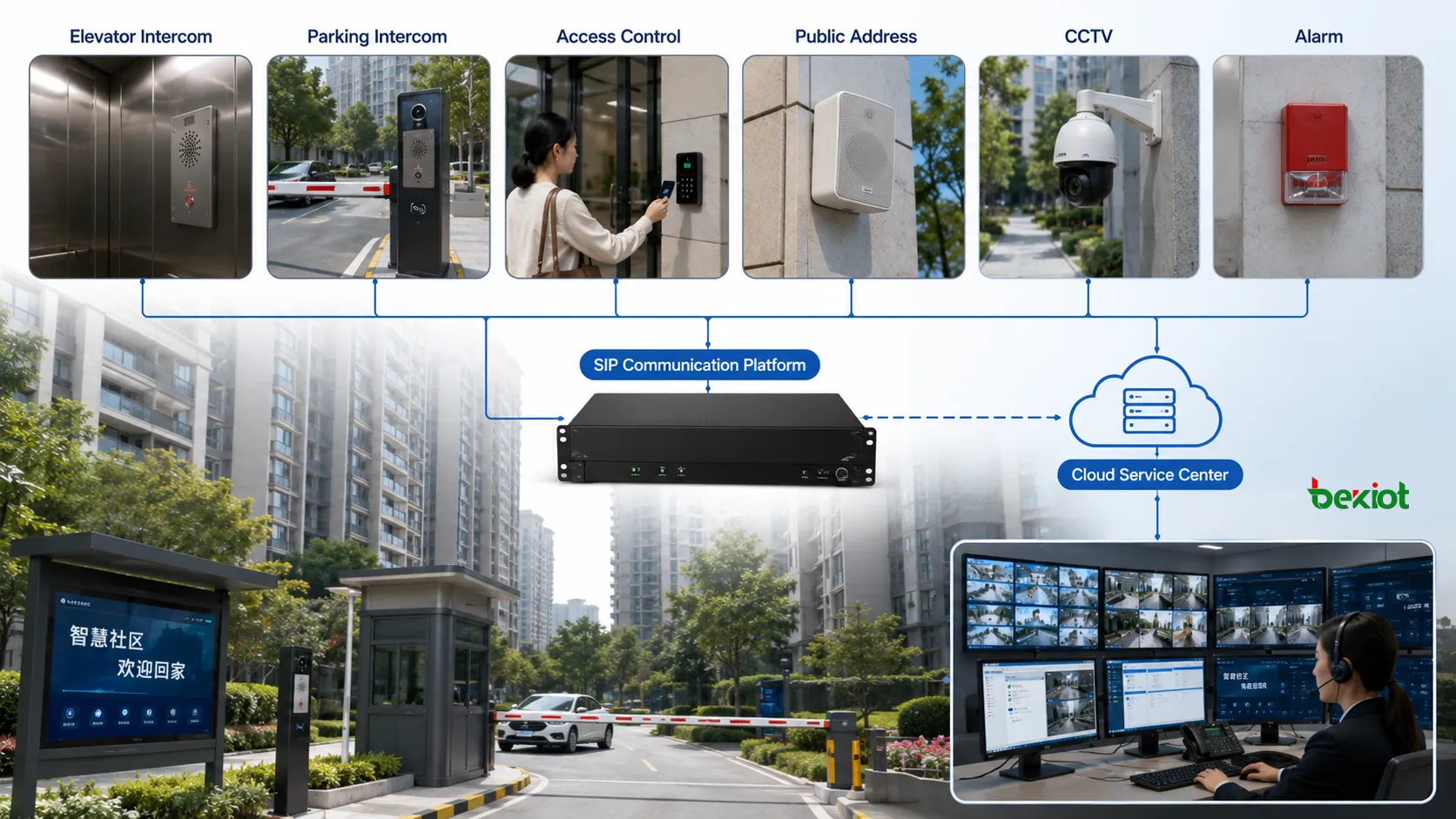

Comunicación Integrada para Comunidades Inteligentes

En una comunidad inteligente o complejo de edificios, la intercomunicación del ascensor puede integrarse con múltiples subsistemas, incluidos sistemas de monitoreo, sistemas telefónicos, intercomunicación de estacionamiento, megafonía, control de acceso, puntos de ayuda de emergencia, PBX en la nube, redes IMS de operadores y redes de seguridad dedicadas.

A través de esta integración, el centro de gestión de la propiedad puede usar una sola plataforma para gestionar llamadas de servicio diario, llamadas de emergencia, enlace de video, respuesta a alarmas, notificación por megafonía, asistencia de control de acceso y coordinación de mantenimiento. Esto mejora la eficiencia de gestión y reduce el coste de operar múltiples sistemas aislados.

Un sistema moderno de intercomunicación para ascensores no solo debe resolver el problema de llamadas de emergencia dentro del ascensor. También debe convertirse en una parte integrada de la seguridad del edificio, el servicio de propiedad, la verificación por video y la gestión de respuesta ante emergencias.

Escenarios de Aplicación Típicos

Comunidades Residenciales Inteligentes

En comunidades residenciales, el sistema puede conectar intercomunicación de ascensor, intercomunicación de entrada al edificio, unidades interiores, intercomunicación de estacionamiento, puntos de ayuda exteriores, megafonía pública y salas de control de la propiedad. Los residentes pueden solicitar asistencia mediante botones de emergencia del ascensor, terminales de intercomunicación en áreas públicas o dispositivos de control de acceso.

El centro de propiedad puede contestar llamadas, ver video vinculado, abrir puertas de forma remota, transferir llamadas, difundir notificaciones y coordinar al personal de seguridad desde una sola plataforma.

Edificios Comerciales y Torres de Oficinas

Los edificios comerciales suelen tener muchos ascensores, alto flujo de pasajeros y varios equipos de gestión. El sistema permite que pasajeros, personal de seguridad, equipos técnicos y operadores de propiedad se comuniquen rápidamente durante fallas del ascensor o eventos de servicio.

El sistema puede integrarse con monitoreo del edificio, teléfonos IP, control de acceso, alarma contra incendios y megafonía para respaldar la operación de seguridad centralizada.

Hoteles y Apartamentos con Servicios

En hoteles y apartamentos con servicios, la comunicación de emergencia del ascensor está estrechamente relacionada con la experiencia y la seguridad del huésped. Las llamadas desde las cabinas pueden enrutarse a recepción, sala de seguridad, gerente de guardia o equipo técnico.

El enlace de video y la grabación de llamadas ayudan al personal del hotel a verificar incidentes rápidamente, responder de manera profesional y conservar registros de servicio.

Hospitales e Instalaciones Sanitarias

Los hospitales requieren comunicación fiable 24/7 para pacientes, visitantes, médicos, enfermeros y equipos de mantenimiento. Las llamadas de intercomunicación de ascensor pueden conectarse con centros de seguridad, estaciones de enfermería, oficinas de instalaciones y salas de control de emergencia.

El sistema también puede admitir notificación por megafonía y enlace de alarmas para mejorar la gestión de seguridad hospitalaria durante emergencias.

Centros Comerciales y Edificios Públicos

Centros comerciales, recintos feriales, edificios gubernamentales, escuelas e instalaciones públicas necesitan respuesta rápida ante asistencia a pasajeros, llamadas de emergencia y fallas de equipos. La intercomunicación del ascensor puede trabajar con CCTV, puntos de ayuda, megafonía y plataformas de despacho de seguridad para crear un sistema unificado de servicio y seguridad.

Centros de Transporte

Aeropuertos, estaciones ferroviarias, estaciones de metro, terminales de autobuses y estacionamientos suelen requerir monitoreo centralizado de numerosos ascensores y puntos de asistencia pública. Un sistema SIP de intercomunicación para ascensores puede conectar estos puntos con un centro de mando y admitir enlace de video, notificación por megafonía y respuesta multioperador.

Métodos de Despliegue

Despliegue Basado en LAN

Para edificios individuales o comunidades locales, la pasarela SIP de intercomunicación del ascensor puede conectarse a la red local. El centro de control, servidor SIP, cámaras IP, consola de despacho y dispositivos de gestión pueden operar dentro de la misma LAN. Este despliegue es simple, estable y adecuado para la mayoría de proyectos de edificios.

Despliegue WAN y Entre Redes

Para comunidades grandes, edificios distribuidos o grupos de propiedades, el sistema puede desplegarse a través de diferentes segmentos de red, routers o redes de área amplia. La comunicación SIP y la gestión de plataforma permiten que varios edificios se conecten a un centro de monitoreo centralizado o centro de servicios en la nube.

Despliegue de Centro de Servicios en la Nube

Para grupos de propiedad y proyectos multisitio, los eventos de intercomunicación del ascensor pueden conectarse a un centro de servicios en la nube. El centro en la nube puede admitir contestación centralizada, registros de llamadas, estado de dispositivos, procesamiento de alarmas, mantenimiento remoto y operación unificada.

Despliegue de Retrofit de Sistemas Existentes

Para edificios existentes con sistemas analógicos de intercomunicación de dos hilos o cuatro hilos, la pasarela SIP del ascensor puede instalarse para conectar el sistema original con la plataforma de comunicación IP. Este método conserva el sistema original en la medida de lo posible y habilita comunicación SIP, enlace de video, grabación y despacho centralizado.

Ventajas del Sistema

Retrofit Sencillo

La solución puede utilizar el cableado existente de intercomunicación del ascensor y la infraestructura de red del edificio. Reduce la necesidad de recableado a gran escala y hace más práctica la actualización de intercomunicadores antiguos.

Menor Coste de Construcción

Al conservar los dispositivos originales de dos hilos o cuatro hilos y añadir una pasarela SIP, el proyecto puede reducir costes de sustitución de hardware, cableado e instalación.

Integración SIP Estándar

El sistema se basa en comunicación SIP estándar y puede conectarse con IP PBX, IMS, teléfonos SIP, consolas de despacho, plataformas PBX en la nube y sistemas de comunicación de terceros.

Gestión Unificada de Plataforma

La intercomunicación de ascensores, intercomunicación de estacionamiento, intercomunicación de control de acceso, puntos públicos de ayuda, alarmas de emergencia, videovigilancia y megafonía pública pueden gestionarse desde una sola plataforma.

Enlace de Video y Alarmas

Las llamadas de emergencia pueden vincularse con cámaras y eventos de alarma, permitiendo que los operadores vean la situación en el sitio mientras se comunican con pasajeros o personal de campo.

Mantenimiento Remoto

La plataforma puede admitir gestión remota de dispositivos, monitoreo de estado, registros de llamadas y configuración del sistema. Esto reduce la carga de mantenimiento y mejora la eficiencia operativa a largo plazo.

Expansión del Negocio

La intercomunicación del ascensor suele ser una aplicación de seguridad requerida. Una vez desplegada la plataforma de comunicación SIP, puede ampliarse a intercomunicación de edificios, megafonía, asistencia de estacionamiento, puntos de ayuda de emergencia, control de acceso, enlace de alarmas y operación de comunidades inteligentes.

Integración de Soluciones Becke Telcom

Becke Telcom puede proporcionar productos de comunicación basados en SIP y opciones de integración para comunicación de emergencia de ascensores, salas de control de propiedad, sistemas IP PBX, plataformas de despacho, megafonía, enlace de alarmas y gestión de seguridad del edificio. Para proyectos que requieren retrofit de intercomunicación de dos hilos o cuatro hilos, comunicación SIP, enlace de video y gestión centralizada, las soluciones de Becke Telcom ayudan a conectar la intercomunicación del ascensor con flujos de comunicación más amplios del edificio.

La solución puede adaptarse a comunidades residenciales, edificios comerciales, hoteles, hospitales, campus, centros de transporte y parques industriales. Puede trabajar junto con teléfonos SIP, cajas de llamada de emergencia, teléfonos industriales, pasarelas de megafonía, sistemas CCTV, control de acceso, sistemas de alarma y plataformas de comando y despacho.

Conclusión

Un sistema de intercomunicación para ascensores no debería permanecer como un teléfono analógico de emergencia independiente. Mediante una pasarela SIP de intercomunicación de cinco partes, los sistemas existentes de dos hilos o cuatro hilos pueden actualizarse a una plataforma IP, visual, gestionable e integrada.

Esta solución conserva el valor de la infraestructura original de intercomunicación del ascensor y añade comunicación SIP, llamadas al centro de control, enlace de video, integración de alarmas, notificación por megafonía, grabación, transferencia de llamadas, intercomunicación sin conexión y gestión centralizada. Para edificios inteligentes y comunidades inteligentes, ofrece una vía práctica hacia una operación de ascensores más segura y un servicio de propiedad más eficiente.
