El despacho basado en mapas es un método visual de mando y comunicación que sitúa personas, dispositivos, alarmas, cámaras, terminales, zonas de megafonía, vehículos y recursos de campo sobre un mapa digital. En lugar de depender solo de listas, números o pantallas separadas, el operador puede ver dónde ocurre un evento, qué recursos están cerca y qué canal de comunicación conviene usar.

En la práctica, este enfoque une conciencia de ubicación y control de comunicación. El operador no solo recibe una alarma o una llamada; ve la posición del evento en un mapa GIS, plano de sitio, mapa de planta, diagrama de túnel o esquema de campus. Desde la misma interfaz puede llamar a un intercom SIP, contactar un teléfono de emergencia, abrir una cámara cercana, activar una zona de megafonía, avisar a un equipo o registrar la respuesta.

Se utiliza en plantas industriales, transporte, túneles, galerías técnicas, aeropuertos, puertos, campus, hospitales, sitios energéticos, plataformas de seguridad pública, centros de seguridad y redes de emergencia. Cuando muchos terminales y recursos están distribuidos en áreas grandes o complejas, convertirlos en objetos visibles del mapa ayuda a responder más rápido y con mejor comprensión situacional.

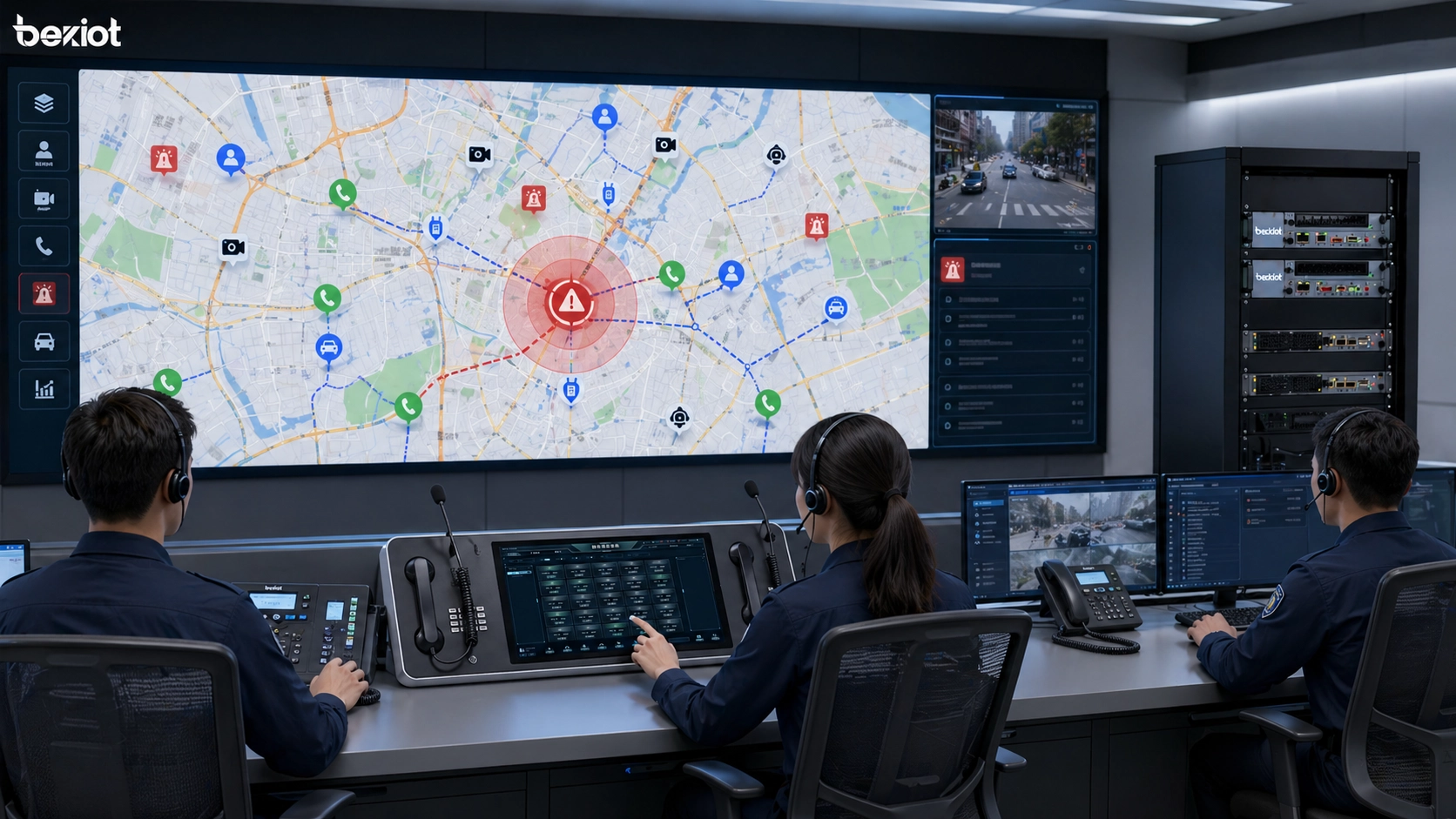

¿Qué es el despacho basado en mapas?

Definición y sentido principal

Es un modelo de despacho que usa el mapa como vista operativa principal para ubicar incidentes, supervisar recursos y coordinar comunicaciones. El mapa puede ser GIS, plano de edificio, diseño de estación, sección de túnel, campus o dibujo industrial personalizado; lo esencial es que la acción se organiza por ubicación.

Su sentido central es el mando espacial. Un sistema tradicional suele partir de un número, una lista de dispositivos, un grupo o un registro; el despacho basado en mapas parte de la pregunta: dónde está ocurriendo. Al conocer la ubicación, el operador entiende los recursos próximos y elige una respuesta adecuada.

No es una simple pantalla cartográfica. Un sistema real permite actuar desde el mapa: llamar, emitir avisos, monitorizar, reconocer, escalar, enlazar vídeo, comprobar estado de dispositivos y coordinar la respuesta.

El despacho basado en mapas convierte la ubicación en un punto de control operativo, no solo en una referencia visual.

Por qué la ubicación importa en el despacho

El despacho suele ser sensible al tiempo. Cuando aparece una alarma, una llamada, una avería o una emergencia, la sala de control necesita saber qué ocurrió, dónde ocurrió y qué recursos cercanos pueden utilizarse. La ubicación afecta al tiempo de respuesta, a la selección de recursos, al juicio de riesgo y a la prioridad de comunicación.

En una instalación grande, dos nombres de dispositivos aparentemente parecidos pueden representar escenarios muy distintos: una sección de túnel, una sala técnica o una entrada pública. Una lista no siempre muestra esa diferencia con claridad; un mapa permite entender la relación espacial de inmediato.

Por eso este modelo es especialmente valioso cuando el trazado físico es complejo, los recursos están repartidos y la respuesta rápida depende de comprender bien la escena.

Cómo funciona el despacho basado en mapas

Mapeo de recursos y modelado del sitio

El primer paso es mapear recursos. El sistema debe conocer la posición de cada dispositivo, persona, zona, punto de alarma, cámara, altavoz, puerta, sala, vehículo o terminal de emergencia. Esos datos pueden venir de coordenadas GIS, configuración manual, planos, mapas de planta, hitos de túnel, números de zona o sistemas de posicionamiento.

Una vez mapeados, los recursos se muestran como iconos, etiquetas, capas, zonas o marcadores de estado. El operador puede buscar, filtrar, ampliar, seleccionar capas y centrarse en tipos concretos, como teléfonos de emergencia, terminales fuera de línea, cámaras próximas al evento o zonas de megafonía.

Así, la información de activos deja de ser estática y se convierte en objetos operativos. En lugar de consultar una hoja y luego otro sistema para ver el estado, el operador puede encontrar y operar el recurso directamente en el mapa.

Activación de eventos y respuesta enlazada

Cuando ocurre un evento, el sistema lo asocia con un punto o área del mapa. Puede ser un botón SOS, una llamada de intercom SIP, una alarma, un dispositivo sin conexión o un evento de analítica de vídeo. La plataforma muestra la ubicación y puede resaltar recursos cercanos.

El operador responde mediante acciones enlazadas: llamar al terminal más próximo, abrir una cámara, emitir un aviso a una zona, contactar personal de campo, escalar a otro puesto, reconocer la alarma y registrar el proceso.

Este flujo convierte el despacho en una respuesta al incidente basada en ubicación. El evento deja de ser una línea de registro y pasa a ser una escena visible con recursos y opciones de actuación.

El valor real aparece cuando el evento, su ubicación y los recursos disponibles se muestran juntos.

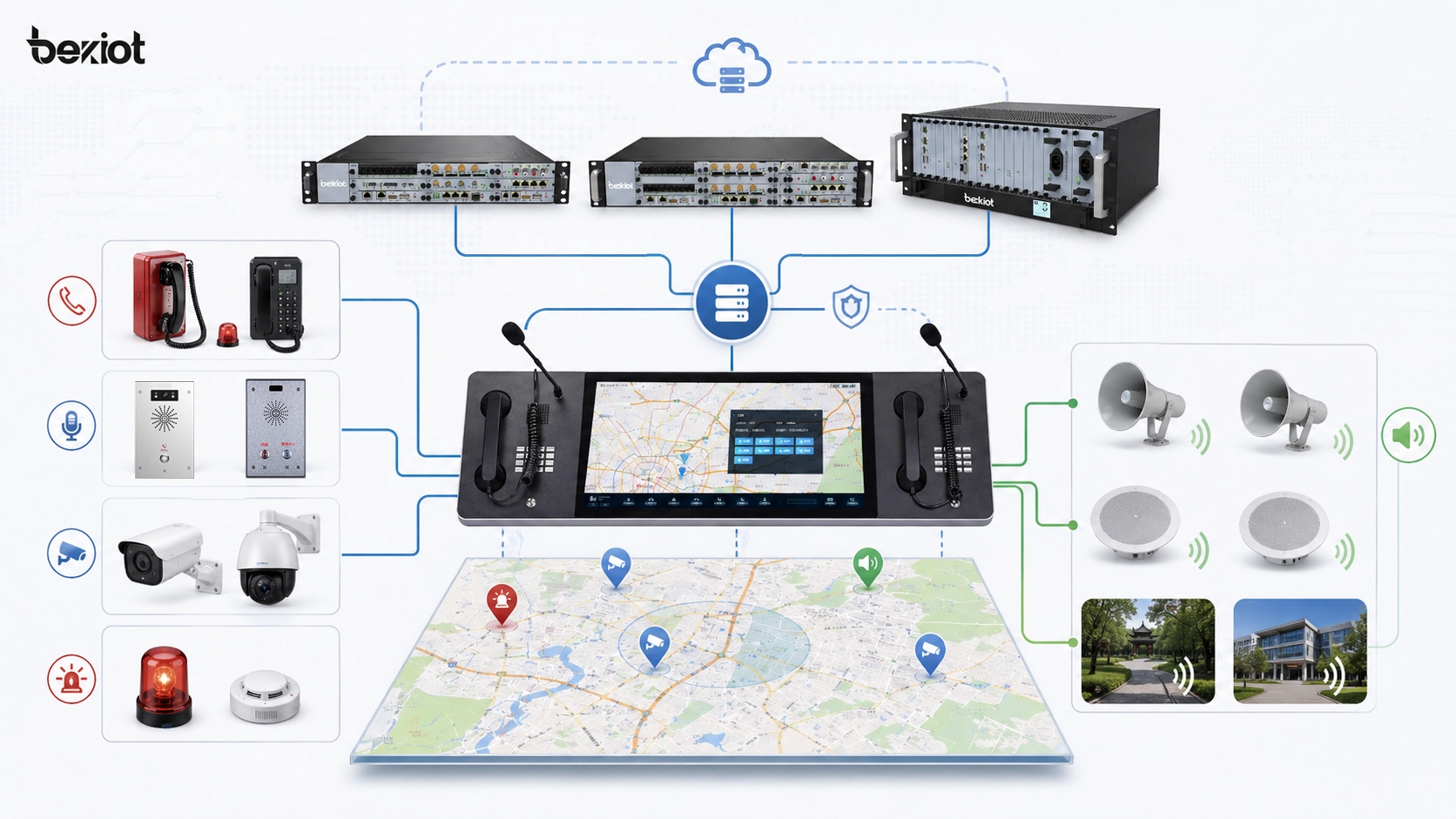

Funciones principales del despacho basado en mapas

Gestión visual de ubicaciones

La gestión visual de ubicaciones es la función más importante. El operador ve la distribución de terminales, puntos de emergencia, cámaras, personal, zonas de megafonía, accesos, vehículos y áreas de riesgo. Es mucho más intuitivo que gestionar grandes cantidades de recursos solo con listas.

En túneles, fábricas, campus, nodos de transporte, puertos, minas y grandes instalaciones, las relaciones espaciales influyen directamente en la eficiencia. El operador puede necesitar saber qué intercom está más cerca de una alarma, qué cámara cubre la misma zona, qué puesto está disponible y qué zona debe recibir el aviso.

El mapa responde estas preguntas mostrando de forma clara la relación física entre recursos y eventos.

Estado en tiempo real de dispositivos y recursos

El mapa es más útil cuando muestra estado en tiempo real. Un icono puede indicar en línea, fuera de línea, ocupado, inactivo, en alarma, en mantenimiento, llamada activa, fallo o no registrado. El personal o los puestos pueden mostrar disponible, ocupado, fuera de servicio o gestionando un incidente.

Esta capa es crítica porque un dispositivo visible no siempre es utilizable. Si un teléfono de emergencia está fuera de línea, un intercom SIP está ocupado o un amplificador falla, el operador debe elegir otra ruta. El estado en tiempo real convierte el mapa en una vista operativa viva.

En comunicación de emergencia, saber qué recurso está disponible puede ser tan importante como saber dónde está instalado.

Capacidades funcionales

Llamadas, intercomunicación y megafonía desde el mapa

En este sistema, los dispositivos del mapa se convierten en puntos de operación. El operador puede pulsar un teléfono de emergencia, intercom SIP, teléfono industrial, consola o endpoint de voz para llamar, iniciar talkback, transferir, monitorizar o crear conferencia según permisos.

La megafonía también puede manejarse desde el mapa. Se puede seleccionar una planta, sección de túnel, área de producción, zona de andén, bloque de almacén o zona de campus y enviar un anuncio en vivo o un mensaje grabado.

Al conectar llamada, intercom y megafonía con objetos del mapa, el despacho trabaja por ubicación y no por memoria de extensiones, IDs o códigos de zona.

Enlace de vídeo, alarmas y comunicación

El despacho basado en mapas suele integrarse con videovigilancia y alarmas. Cuando se activa una llamada o alarma, la plataforma muestra cámaras cercanas, puntos relacionados, accesos asociados o terminales enlazados para confirmar la escena.

La vinculación de alarmas permite asociar incendios, intrusión, fallos de equipos, sensores ambientales, llamadas SOS, eventos de puerta y avisos de salud del sistema con posiciones del mapa.

Así, el mapa deja de ser solo interfaz de comunicación y se convierte en una capa visual de gestión de incidentes entre varios sistemas.

Valor del sistema

Respuesta más rápida y ruta de decisión más corta

Sin una vista de mapa, el operador puede leer la alarma, buscar el dispositivo, identificar su ubicación, abrir vídeo en otro sistema, localizar la zona de megafonía y contactar al personal. Cada paso consume tiempo.

Un sistema basado en mapa acorta esa ruta. El evento aparece con contexto, los recursos cercanos son visibles y el operador puede abrir vídeo, llamar, emitir avisos y asignar acciones desde el mismo entorno.

En sitios grandes, ahorrar unos segundos al ubicar y entender un incidente puede mejorar claramente la respuesta.

Menor carga cognitiva para el operador

Los sitios complejos pueden incluir cientos o miles de dispositivos, zonas, extensiones, cámaras, alarmas y usuarios. Si todo debe conectarse mentalmente por nombres y números, la carga aumenta mucho. El mapa reduce esa carga mostrando relaciones espaciales.

El operador ve qué recursos rodean el incidente, qué equipos están en línea, qué área debe recibir megafonía y qué ruta funcionará mejor. Esto ayuda tanto a expertos como a personal nuevo o equipos temporales de emergencia.

Un buen sistema no solo debe ser potente; también debe entenderse bajo presión.

El despacho basado en mapas simplifica la información de campo al convertirla en relaciones operativas visibles.

Arquitectura de red

Capa de mapa, capa de comunicación y capa de servicio

Una arquitectura completa suele incluir capa de mapa, comunicación y servicio. La capa de mapa muestra GIS, planos, plantas, túneles, zonas y puntos de dispositivo. La capa de comunicación conecta servidores SIP, IP PBX, servidores de despacho, pasarelas, intercoms, megafonía y troncales.

La capa de servicio gestiona flujos de eventos, permisos, reglas de alarma, registros, grabaciones, tareas, estado, informes e integración. El mapa muestra dónde están los recursos, la comunicación permite actuar y el servicio aporta estructura, autoridad y trazabilidad.

Por eso no es solo una interfaz gráfica, sino una combinación de datos cartográficos, voz, estado de dispositivos, lógica de eventos y flujo operativo.

Papel de SIP y la comunicación IP

SIP e IP suelen ser bases importantes. Intercoms SIP, teléfonos IP, teléfonos industriales, teléfonos de emergencia, consolas, pasarelas de audio y terminales de megafonía IP pueden representarse como recursos del mapa.

La arquitectura IP facilita la integración. Los endpoints comparten estado de red, registro, eventos, logs e información de control con la plataforma, y se enlazan mejor con vídeo, alarmas, accesos y monitorización.

De este modo, el despacho basado en mapas se convierte en una capa operativa unificada para recursos de comunicación IP.

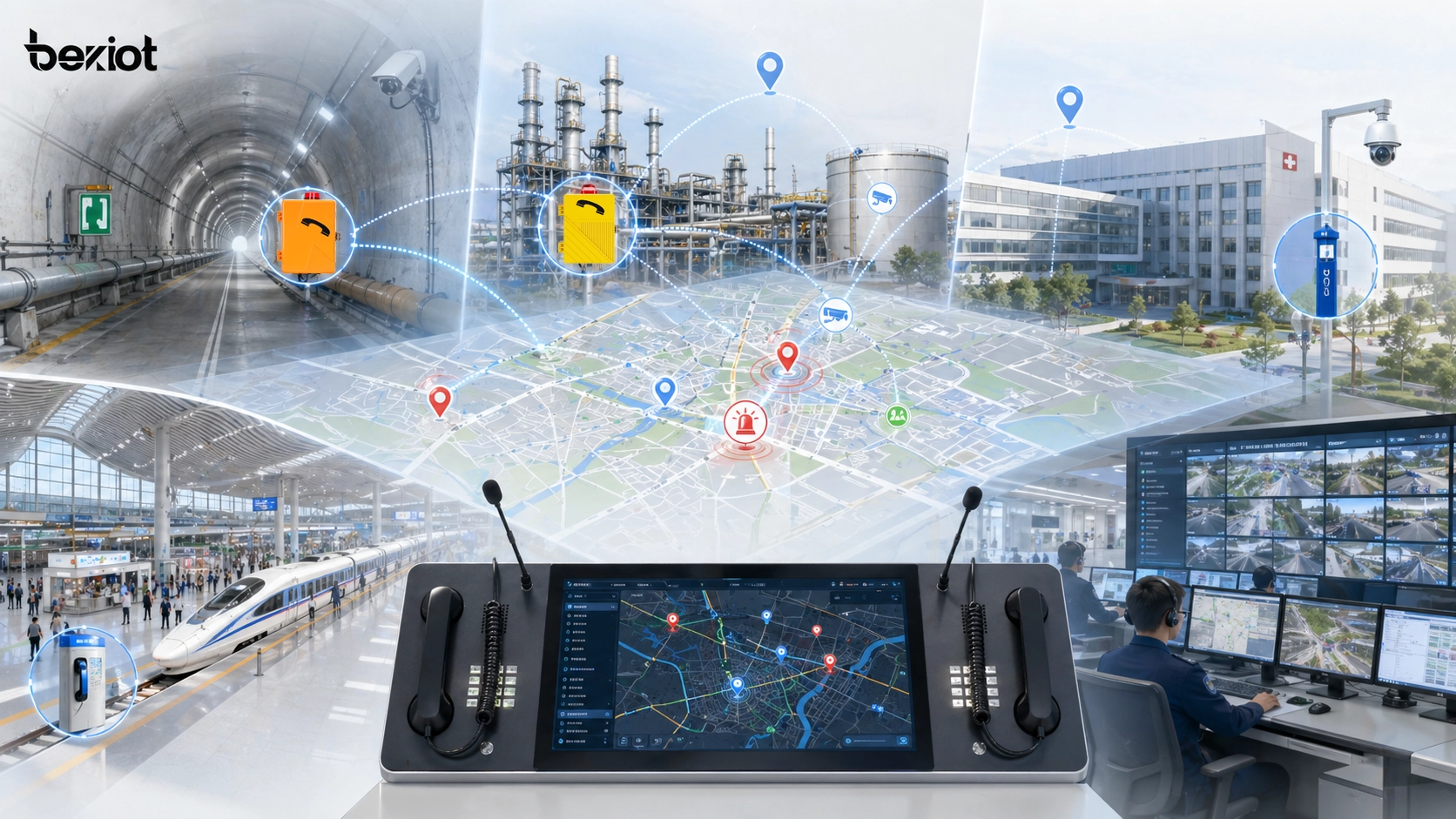

Aplicaciones típicas

Túneles, galerías técnicas e infraestructura de transporte

Túneles, galerías, autopistas, ferrocarriles, metro y hubs de transporte son escenarios sólidos porque los activos se distribuyen por rutas, secciones, andenes, salas y áreas de servicio.

Ante un incidente, el operador identifica la sección, contacta el terminal más cercano, visualiza cámaras relacionadas y emite avisos a la zona correspondiente, algo más eficiente que una lista de dispositivos.

En infraestructura de transporte, el despacho basado en mapas convierte la comunicación en un proceso de respuesta espacial.

Parques industriales, energía y minería

Parques industriales, refinerías, plantas eléctricas, minas, metalurgia y grandes fábricas tienen zonas complejas, ruido, riesgos y personal distribuido. El mapa puede mostrar teléfonos de campo, intercoms SIP, zonas PA, cámaras, alarmas y puestos de guardia.

Si aparece un evento anormal, la sala de control comprueba la ubicación, verifica recursos cercanos, contacta personal y envía instrucciones a la zona de megafonía seleccionada.

En estos entornos, el sistema apoya tanto la coordinación diaria como la respuesta crítica para la seguridad.

Campus, hospitales, edificios públicos y centros de seguridad

Campus, hospitales, edificios públicos, parques inteligentes, complejos comerciales y centros de seguridad pueden gestionar puntos de ayuda, entradas, cámaras, patrullas, zonas de megafonía, accesos y terminales de emergencia en el mapa.

Cuando alguien pulsa un botón o activa una alarma, el centro ve de inmediato la posición, habla con el usuario, abre vídeo cercano, notifica seguridad y guía el área afectada.

También sirve para asistencia a visitantes, operación de instalaciones, patrullaje y coordinación diaria de seguridad.

Análisis de la aplicación GIS de Becke Telcom

De terminales de campo a respuesta visual

En proyectos de Becke Telcom, el despacho basado en mapas conecta terminales de voz de campo con un flujo visual de sala de control. Teléfonos industriales, intercoms SIP, teléfonos SOS, endpoints de megafonía IP, consolas y plataformas unificadas pueden verse y operarse desde el mapa.

En un túnel o galería técnica, el mapa puede mostrar cada teléfono de emergencia, bocina, cámara, punto de alarma y área de servicio. Cuando un terminal SOS llama, el operador ve la ubicación, abre cámara cercana, habla con el usuario y emite instrucciones a la sección.

El valor práctico es pasar de “un dispositivo llama” a “esta ubicación requiere respuesta, estos recursos están cerca y esta acción debe ejecutarse”.

Útil para comunicación industrial multisistema

Muchos despliegues tipo Becke Telcom combinan sitios distribuidos, condiciones duras, voz de emergencia y varios subsistemas. Energía, química, túneles, estaciones, puertos, campus y seguridad pública requieren voz, megafonía, alarmas, vídeo y despacho juntos.

El mapa coloca intercoms SIP, teléfonos robustos, terminales de emergencia, zonas PA, cámaras y alarmas en una interfaz espacial. El operador localiza primero el evento y luego elige la acción de comunicación.

La integración resulta lógica: los terminales de campo aportan entrada de voz y la interfaz de mapa aporta valor de ubicación y respuesta operativa.

Consideraciones de despliegue

Definir escala y capas adecuadas

Un buen proyecto empieza por definir la escala correcta. Algunos requieren GIS urbano; otros, mapa de campus, planta, sección de túnel, puerto o área industrial.

Las capas son igual de importantes. Poca información debilita el mapa; demasiada lo vuelve confuso. El sistema debe permitir mostrar u ocultar dispositivos, alarmas, cámaras, zonas, personal, vehículos y mantenimiento.

No se trata de poner todos los iconos posibles, sino de mostrar la información operativa correcta en el momento correcto.

Verificar ubicación y estado de dispositivos

El valor depende de datos precisos. Si un punto está mal ubicado, una cámara enlaza el área equivocada o el estado es antiguo, el operador puede decidir mal.

El equipo debe probar todo el flujo: evento a mapa, punto a llamada, ubicación a vídeo, área a megafonía y cierre a registro. Una interfaz bonita no basta si la cadena operativa falla.

En comunicación de emergencia, la precisión y la fiabilidad de enlace importan más que la apariencia.

El sistema funciona bien cuando datos de mapa, estado de dispositivos y acciones de comunicación siguen siendo exactos en condiciones reales.

Consejos de mantenimiento y gestión

Mantener datos de mapa sincronizados

Los sitios cambian: se añaden, mueven, sustituyen o renombran dispositivos; cambian salas, zonas y cámaras. Si el mapa no se actualiza, se separa de la realidad.

El equipo debe mantener sincronizados inventario, puntos de mapa, nombres, zonas y configuración. Recursos críticos como SOS, teléfonos de emergencia, consolas, megafonía y alarmas deben revisarse con regularidad.

El valor a largo plazo depende de que el mapa siga reflejando el entorno real.

Usar registros para mejorar la respuesta

El sistema genera registros de llamadas, alarmas, megafonía, acciones del operador, eventos, vídeo y tiempos de respuesta. Estos datos ayudan a comprender el uso y mejorar el flujo.

Los registros pueden revelar zonas con más incidentes, terminales muy usados, dispositivos con caídas repetidas, áreas con respuesta lenta o procesos demasiado manuales.

Así, el despacho basado en mapas es una herramienta de respuesta en vivo y también de mejora operativa a largo plazo.

Conclusión

El despacho basado en mapas combina mapas, estado de dispositivos, terminales, alarmas, vídeo, zonas de megafonía, personal y flujos en una sola interfaz operativa. Su valor es mostrar dónde ocurre un evento y qué recursos sirven para responder.

Sus funciones incluyen gestión visual, estado en tiempo real, llamadas desde mapa, control SIP, megafonía por área, vídeo, alarmas, filtros y registros. Se usa en túneles, transporte, industria, energía, campus, hospitales, seguridad pública y grandes instalaciones.

En soluciones relacionadas con Becke Telcom, organiza intercoms SIP, teléfonos industriales, terminales de emergencia, megafonía, consolas y recursos de alarma-vídeo en una arquitectura de respuesta más clara.

FAQ

¿Qué es el despacho basado en mapas en términos sencillos?

Es un método que muestra personas, dispositivos, alarmas, cámaras, terminales y recursos en un mapa digital. Los operadores localizan incidentes y manejan recursos desde el mapa.

Ayuda a responder más rápido porque ubicación, estado y acción están unidos en una interfaz.

¿Cuáles son sus funciones principales?

Incluye GIS, ubicación de dispositivos, estado en tiempo real, posicionamiento de alarmas, vídeo, llamadas desde mapa, control SIP, megafonía, filtros, permisos y registros.

Estas funciones ayudan a comprender el campo y coordinar comunicación con más precisión.

¿Dónde se usa habitualmente?

Se usa en túneles, galerías, estaciones, plantas industriales, energía, minas, campus, hospitales, instalaciones públicas, centros de emergencia y salas de seguridad.

Es más valioso cuando muchos recursos distribuidos deben gestionarse por ubicación.
