China Mobile HeDuiJiang es un servicio público de Push-to-Talk over Cellular. Utiliza redes de operadores móviles y terminales inteligentes dedicados para ofrecer comunicación grupal de amplia cobertura. Frente a una red de radio privada tradicional, este tipo de comunicación PoC es más fácil de desplegar, requiere menos infraestructura radioeléctrica dedicada y resulta atractivo para equipos de campo, patrullas, servicios públicos y grupos temporales de proyecto.
Sin embargo, las plataformas públicas PoC suelen operar como servicios cerrados. Están pensadas para comunicación de terminal a terminal dentro del ecosistema del operador, no para una personalización profunda ni para integrarse directamente con plataformas de despacho de terceros. En proyectos de emergencia, despacho industrial, seguridad pública, servicios públicos, transporte y seguridad, los usuarios todavía necesitan conectar terminales PoC con sistemas de despacho unificado, teléfonos IP, consolas SIP, canales de radio privada y otros recursos de comunicación.
Por qué se necesita la integración en proyectos de despacho
El intercomunicador PoC es cómodo para usuarios móviles porque depende de redes de datos celulares y servicios en la nube. El personal de campo puede pulsar la tecla PTT y hablar con los miembros del mismo grupo sin construir una red privada de repetidores. Por eso resulta útil para coordinación de trabajo en áreas amplias, equipos temporales, logística, patrullas de seguridad, servicios municipales y apoyo de emergencia.
La limitación aparece cuando el proyecto exige comunicación entre sistemas. Un centro de mando puede usar ya una plataforma de despacho, teléfonos SIP, servidores de grabación, canales de radio privada, vídeo, alarmas, mapas GIS y consolas de operador. Si la plataforma PoC permanece aislada, los despachadores no pueden llamar, supervisar, grabar ni coordinar fácilmente a esos usuarios PoC desde el sistema central.
Por esta razón, el requisito real no es solo “usar intercomunicación PoC”. La necesidad práctica es convertir PoC en parte de un flujo de comunicación convergente. Los operadores deben poder hablar con grupos PoC, recibir voz de usuarios de campo, puentear recursos de radio pública y privada y gestionar las acciones de respuesta desde la misma interfaz de despacho.
El papel práctico de una pasarela RoIP

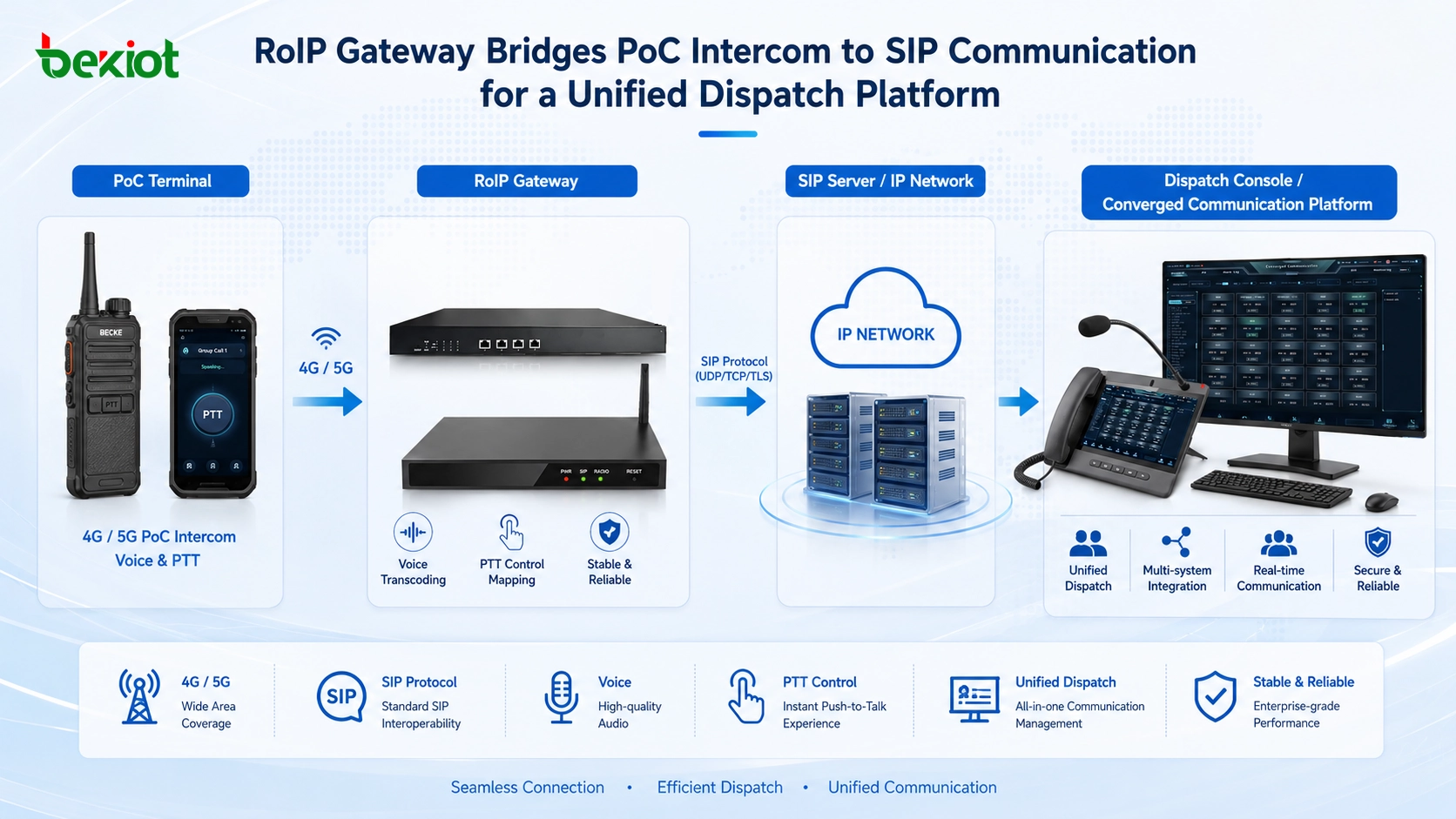

Una pasarela RoIP ofrece un método práctico para conectar terminales PoC públicos con sistemas de mando y despacho. En esta solución, el terminal PoC se conecta a la pasarela mediante una interfaz de cable dedicada. La pasarela recibe señales de voz y control del terminal y luego convierte la comunicación en recursos de voz SIP o basados en IP.
El artículo original describe una conexión de hardware típica mediante un conector aeronáutico de 9 pines. A través de este conector, la pasarela RoIP se comunica con el terminal PoC, recibe entrada y salida de audio, gestiona el control PTT y convierte el audio de intercomunicación del lado del terminal en comunicación SIP. Después, el sistema de despacho puede llamar al puerto correspondiente de la pasarela y comunicarse con el grupo PoC.
Este enfoque evita tener que modificar la plataforma pública PoC. En lugar de exigir al operador que abra interfaces de integración profundas, la pasarela trabaja en la capa de acceso del terminal. Convierte un terminal PoC físico en un canal de comunicación IP accesible para el despacho.
Solución relacionada: /roip/
Cómo funciona la conexión
El principio de funcionamiento es directo. La pasarela RoIP se conecta a un terminal PoC mediante un cable compatible. El terminal permanece registrado en el grupo PoC del operador, mientras la pasarela se conecta al sistema de despacho como dispositivo de voz SIP o IP.
Cuando el despachador necesita hablar con el grupo PoC, la consola de despacho llama al número de puerto asignado a la pasarela RoIP. Una vez establecida la llamada, la pasarela activa automáticamente el terminal PoC y transmite la voz del despachador al grupo. Los usuarios de campo escuchan al despachador igual que a otro usuario del mismo grupo.
La comunicación también funciona en sentido inverso. Cuando un miembro del grupo PoC habla, la pasarela RoIP recibe la voz del lado del terminal y la envía al sistema de despacho. El terminal de despacho IP, el teléfono SIP o la consola de mando pueden escuchar el audio del grupo PoC en tiempo real.
Componentes típicos del sistema
Una solución de acceso completa suele incluir el terminal PoC, un cable compatible, una pasarela RoIP, una red IP, un servidor SIP o plataforma de despacho y cobertura del servicio PoC del operador. El terminal PoC se encarga de comunicarse con el grupo público, mientras la pasarela se ocupa de la conversión de protocolo y audio.
El sistema de despacho no necesita comprender la lógica interna de la plataforma PoC. Solo debe gestionar el puerto de la pasarela como un recurso de comunicación llamable. Esto simplifica la integración y permite que las plataformas de despacho existentes se comuniquen con usuarios PoC del operador.
| Elemento del sistema | Función principal | Notas de despliegue |
|---|---|---|
| Terminal PoC | Conecta con el grupo de intercomunicación de red pública | Requiere cobertura del operador y una cuenta PoC activa |
| Cable de conexión personalizado | Une audio y pines de control del terminal con la pasarela | Debe coincidir con el modelo de terminal y la definición de interfaz |
| Pasarela RoIP | Convierte voz del terminal y control PTT en comunicación IP/SIP | Cada puerto suele mapearse a un recurso de despacho o número SIP |
| Sistema de mando y despacho | Proporciona control de llamadas, operación de despacho, grabación y comunicación grupal | Puede llamar al puerto de la pasarela para alcanzar el grupo PoC |
| Red IP | Transporta voz y señalización entre pasarela y plataforma de despacho | Debe ofrecer conectividad LAN/WAN estable y planificación QoS adecuada |
Puente entre grupos de radio pública y privada
El mismo método también puede usarse para puentear intercomunicación pública PoC con radio privada. En algunos proyectos, los usuarios ya disponen de sistemas VHF, UHF, PDT, DMR u otros canales trunking. Al mismo tiempo, otro grupo puede usar terminales PoC públicos porque trabaja en un área más amplia o no tiene acceso a la red privada.

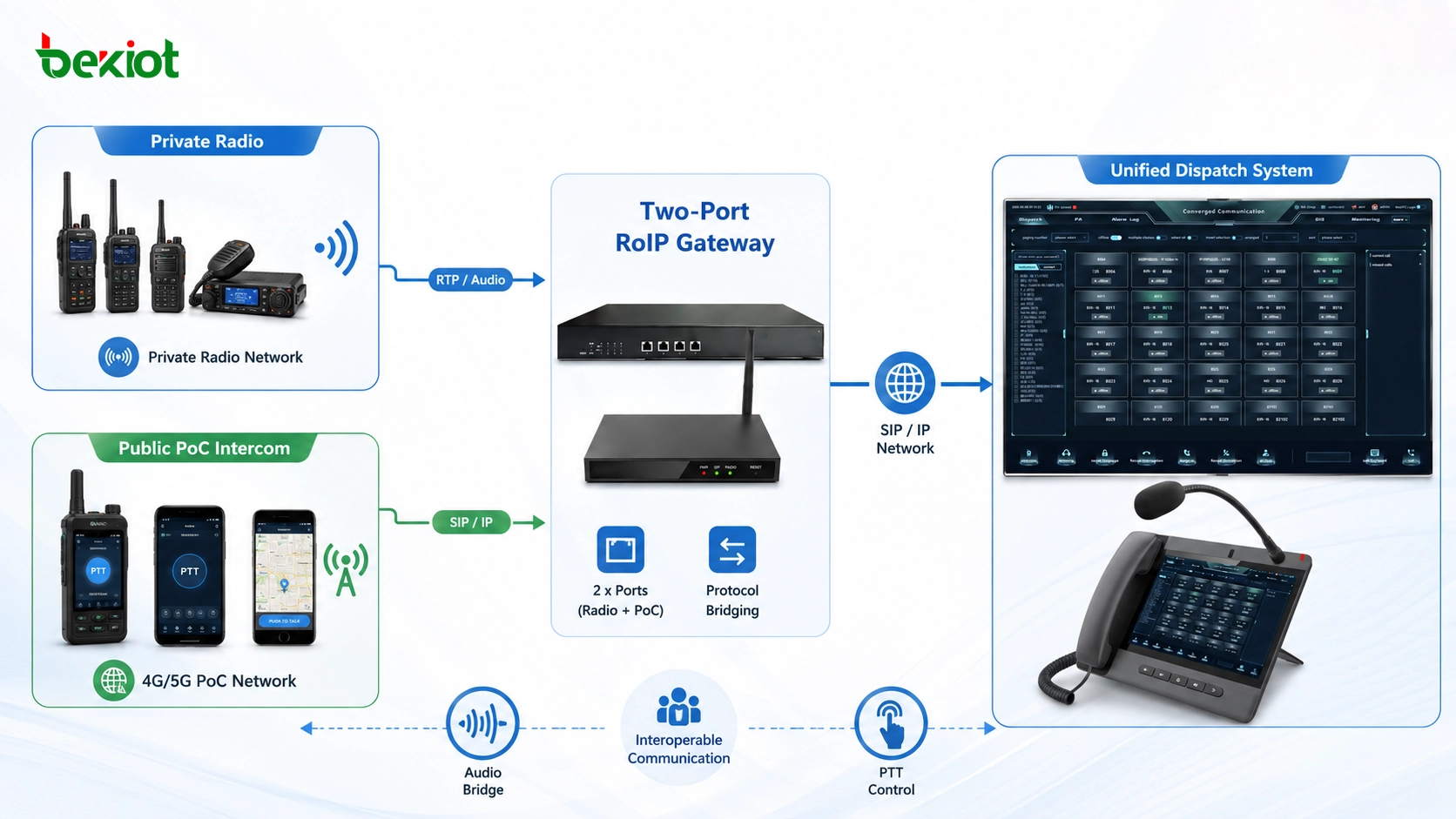

Una pasarela RoIP de dos puertos permite un modelo de puente simple y útil. Un puerto se conecta a un terminal de radio privada y el otro a un terminal PoC público. Después de configurar los parámetros en la pasarela o la plataforma de despacho, los dos grupos de radio pueden comunicarse sin cambiar los hábitos de los usuarios.
En este modelo, los usuarios de radio privada siguen usando sus radios existentes, mientras los usuarios PoC siguen usando sus terminales públicos. La pasarela gestiona la conversión de audio y control entre sistemas. Esto es especialmente útil para respuesta de emergencia, seguridad pública, soporte industrial, eventos temporales y proyectos donde varios sistemas deben trabajar juntos.
Flujo operativo en el centro de despacho
Desde el punto de vista del despachador, el flujo debe ser sencillo. El centro de mando no necesita operar manualmente el terminal PoC cada vez. El despachador selecciona o llama al puerto de la pasarela desde la consola. Una vez conectado, la pasarela activa el canal PoC correspondiente y crea una ruta de voz entre el sistema de despacho y el grupo PoC.
Este modelo operativo es adecuado para salas de guardia y centros de mando porque mantiene el proceso similar a una llamada normal de despacho. El operador no necesita sostener otro terminal PoC, cambiar entre sistemas ni retransmitir mensajes manualmente entre grupos.
Combinada con una plataforma de comunicación convergente, la misma interfaz de despacho también puede gestionar teléfonos SIP, teléfonos industriales, radios privadas, canales RoIP, puntos de llamada de emergencia, sistemas de megafonía y recursos de grabación. El sistema de comunicación convergente de Becke Telcom puede considerarse en proyectos que necesitan despacho de voz entre redes, integración de radio y un flujo de mando unificado.
Arquitectura de red para despliegue en campo
Una arquitectura típica incluye el terminal PoC público en un lado y la red de mando y despacho en el otro. El terminal PoC se comunica con la plataforma del operador mediante la red móvil. La pasarela RoIP se conecta localmente al terminal por cable y se enlaza hacia la plataforma de despacho mediante red IP.
En proyectos de un solo canal, un puerto de la pasarela puede corresponder a un grupo PoC. En proyectos mayores, varios puertos pueden conectar distintos terminales PoC, canales de radio privada o grupos especiales. El sistema de despacho puede asignar estos recursos a departamentos, tipos de incidente, puestos de guardia o flujos de respuesta.
Al diseñar la red, los ingenieros deben confirmar la planificación de direcciones IP, el registro SIP, el mapeo de puertos, los códecs de audio, la temporización PTT, la latencia de red, los requisitos de grabación y la estrategia de conmutación por fallo. Aunque el principio de acceso es simple, la fiabilidad del proyecto depende de una configuración y pruebas cuidadosas.
Beneficios para proyectos de comunicación convergente
El mayor beneficio es la interoperabilidad. Una plataforma pública PoC cerrada puede conectarse a un sistema de despacho sin reconstruir todo el sistema de comunicaciones. Esto ayuda a proteger la inversión en terminales existentes y mejora el control del centro de mando.
El segundo beneficio es la implementación sencilla. Mediante acceso por pasarela y cables personalizados, el proyecto puede adaptarse a distintos terminales PoC y modelos de radio privada. Esto reduce la necesidad de personalización a nivel de plataforma y facilita el despliegue en campo.
El tercer beneficio es la coherencia operativa. Los despachadores pueden manejar usuarios PoC, usuarios de radio privada y usuarios de voz IP desde una sola plataforma. Esto mejora la eficiencia de respuesta, reduce la retransmisión manual y facilita la gestión de registros de comunicación.
| Necesidad de aplicación | Solución basada en pasarela | Valor del proyecto |
|---|---|---|
| Conectar usuarios PoC al centro de despacho | Mapear el terminal PoC a un puerto de pasarela RoIP | La consola puede llamar y hablar con el grupo PoC |
| Puentear intercomunicación privada y pública | Usar dos puertos para radio privada y terminal PoC | Diferentes grupos pueden comunicarse sin cambiar terminales |
| Integrar plataforma PoC cerrada | Acceder mediante interfaz de audio y control del terminal | Reduce la dependencia de API de plataforma |
| Simplificar despliegue en campo | Usar cables personalizados y configuración de puertos | Se adapta a varios modelos y entornos |
| Mejorar la gestión de despacho | Encaminar audio a un sistema unificado | Soporta operación centralizada, grabación y coordinación de incidentes |
Consideraciones de ingeniería
Antes del despliegue, los ingenieros deben confirmar el modelo exacto de terminal PoC, la definición del conector, los niveles de entrada y salida de audio, el método de control PTT, la cantidad de puertos de la pasarela, el modo de registro SIP y la compatibilidad con la plataforma de despacho. Diferentes terminales pueden requerir cables personalizados distintos, por lo que la verificación de interfaz es importante.
El ajuste de audio también es necesario. Si la ganancia de entrada es demasiado alta, el lado de despacho puede escuchar distorsión. Si la ganancia de salida es demasiado baja, los usuarios de campo quizá no oigan con claridad al despachador. Deben probarse ambos sentidos de comunicación, de despacho a PoC y de PoC a despacho.
La temporización PTT debe probarse cuidadosamente. Algunos terminales necesitan un breve tiempo de activación antes de transmitir audio. Si la pasarela abre el audio demasiado rápido, la primera sílaba puede cortarse; si el retardo es excesivo, la experiencia se vuelve lenta. Una configuración adecuada mejora la operación natural.
Dónde resulta útil esta solución
Esta solución es adecuada para centros de mando de emergencia, gestión urbana, operaciones de transporte, parques industriales, sitios energéticos, despacho de seguridad, soporte a eventos temporales, coordinación de servicios públicos, mantenimiento de utilidades y proyectos que ya usan terminales PoC públicos pero necesitan integración con el centro de mando.
También es adecuada para entornos de comunicación híbridos. Por ejemplo, un equipo de emergencia puede usar radios privadas dentro de un sitio local, mientras los equipos de apoyo externos usan terminales PoC en un área más amplia. Una pasarela RoIP puede conectar ambos lados para que el centro de mando los coordine desde un solo sistema de despacho.
En muchos proyectos reales, el valor principal no está solo en la pasarela. Está en hacer que recursos de comunicación aislados puedan usarse dentro de un flujo de mando coordinado. Cuando PoC, radio privada, voz SIP y terminales de despacho trabajan juntos, el centro de mando obtiene una estructura de comunicación más clara y controlable.
Conclusión
Conectar China Mobile HeDuiJiang o servicios PoC similares a un sistema de despacho es práctico cuando se usa una pasarela RoIP como puente de acceso. La pasarela se conecta al terminal PoC mediante una interfaz dedicada, recibe voz y control PTT, convierte la comunicación en voz SIP o IP y permite que el sistema de despacho llame y hable con el grupo PoC.
El mismo método también puede puentear grupos de radio privada y PoC pública. Con una pasarela RoIP de dos puertos, un puerto puede conectarse a un terminal de radio privada y el otro a un terminal PoC, permitiendo que dos grupos originalmente separados interoperaren. Esto proporciona un método simple, flexible y adecuado para proyectos que necesitan resolver el acceso de plataformas públicas PoC cerradas en sistemas convergentes.
Preguntas frecuentes
¿Una pasarela RoIP requiere cambios en la plataforma pública PoC?
Normalmente no. El método basado en pasarela trabaja mediante acceso de voz y control del lado del terminal. No depende de una modificación profunda de la plataforma PoC en la nube, por lo que es más fácil de desplegar.
¿Puede una pasarela conectar varios grupos PoC?
Sí, si la pasarela tiene varios puertos y cada puerto se conecta a un terminal o canal PoC separado. Cada terminal puede permanecer en un grupo distinto, y el sistema de despacho puede administrarlos como recursos de comunicación diferentes.
¿Qué debe verificarse antes de fabricar un cable personalizado?
Los ingenieros deben confirmar el tipo de conector, la definición de pines, los niveles de audio de entrada y salida, los pines de control PTT, la referencia de tierra y si el terminal necesita detección especial de accesorios. Un cableado incorrecto puede causar mala calidad de audio o fallo de transmisión.
¿Pueden hablar al mismo tiempo usuarios PoC y usuarios de radio privada?
Pueden interoperar a través de la pasarela, pero el comportamiento real depende de los sistemas de radio involucrados. Muchos sistemas PTT son semidúplex, por lo que el orden de habla, la temporización PTT y la lógica de control de la pasarela deben probarse antes del despliegue formal.
¿Esta solución es adecuada para aplicaciones de mando de emergencia?
Sí, pero debe probarse en condiciones reales de operación. Los proyectos de emergencia deben verificar disponibilidad de red, claridad de audio, estabilidad de la pasarela, respaldo de energía, grabación, permisos de despacho y métodos alternativos de comunicación.
