La corriente de bucle es la corriente eléctrica que circula por un circuito cerrado cuando un dispositivo, una línea, un sensor o un terminal completa el camino. En sistemas de comunicación y control se usa para indicar el estado de una línea, alimentar equipos de campo, transmitir valores analógicos, supervisar circuitos o confirmar que una ruta eléctrica está activa.
El término aparece en varias áreas prácticas. En telefonía analógica, la corriente circula por la línea de abonado cuando el teléfono se descuelga, lo que permite a la central, al PBX o a la pasarela detectar que la línea está en uso. En instrumentación industrial, un lazo de 4–20 mA transporta valores de medición desde sensores hacia controladores. En sistemas de alarma y seguridad, la corriente de bucle ayuda a supervisar si un circuito está normal, abierto, en cortocircuito o disparado.

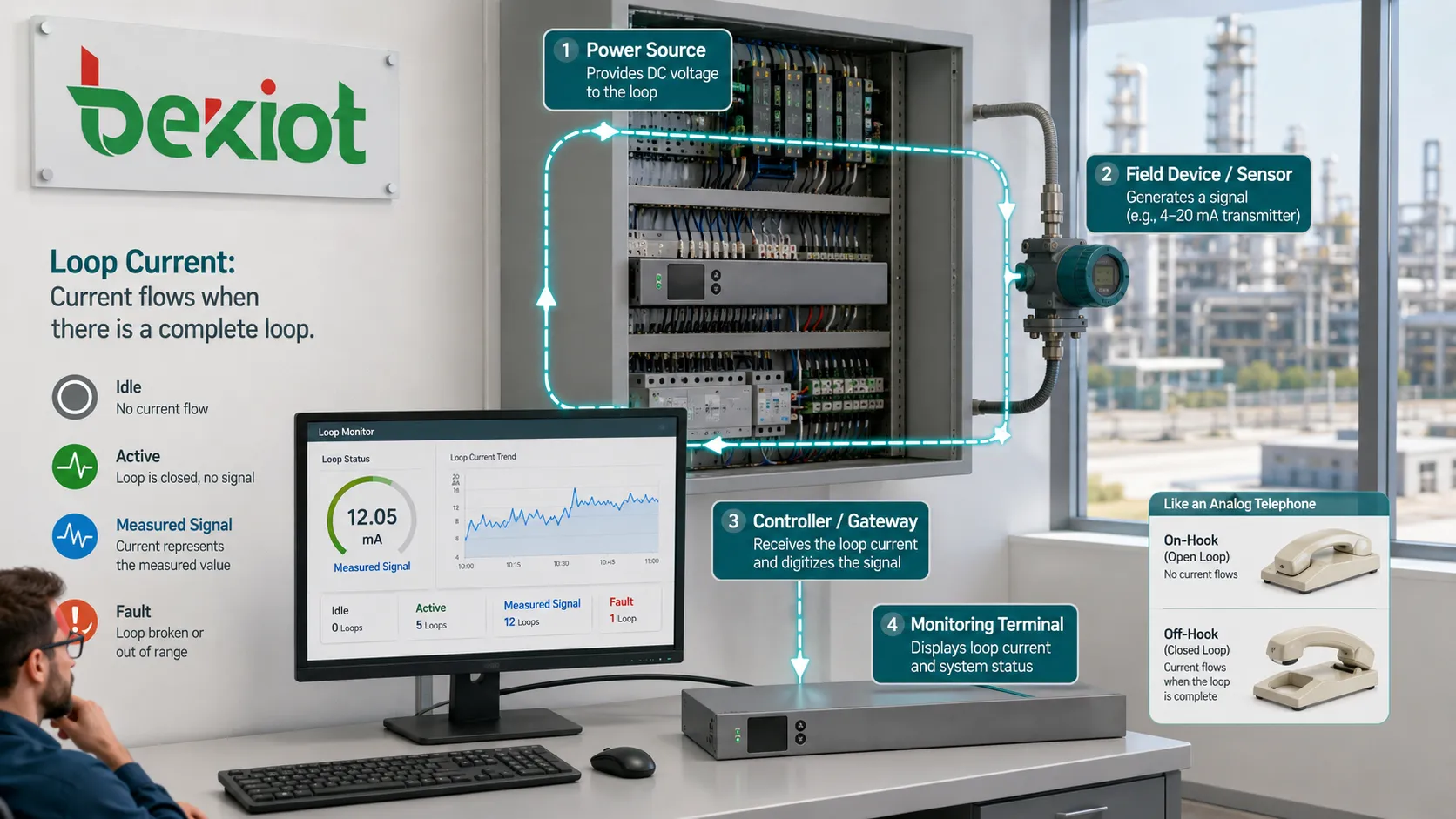

Un camino cerrado que transmite significado
La corriente eléctrica solo fluye cuando existe un camino completo. Este principio simple se vuelve útil porque la presencia, ausencia o valor de la corriente puede representar información. Un equipo puede saber si una línea está inactiva, activa, fallada o transportando una señal medida al observar el comportamiento de la corriente.
En sistemas telefónicos analógicos, la línea suele estar inactiva cuando el auricular está colgado. Al levantarlo, el circuito se cierra y la corriente fluye por la línea. Ese cambio informa a la central, al PBX o a la pasarela analógica que el usuario solicita servicio; entonces el sistema puede entregar tono, aceptar dígitos, enrutar la llamada y supervisar su estado.
En sistemas industriales y de edificios, la misma idea básica se usa de otra manera. Un sensor puede regular la corriente del lazo para representar temperatura, presión, nivel, caudal, posición o concentración de gas. Un panel de control puede vigilar esa corriente para confirmar que el cableado de campo está intacto. La corriente se convierte a la vez en magnitud eléctrica y señal de estado del sistema.
Cómo se activa el circuito
Fuente de alimentación
Un lazo necesita una fuente de energía eléctrica. En telefonía puede provenir de una tarjeta de línea de central, un puerto PBX, un adaptador telefónico analógico o una interfaz de pasarela. En instrumentación industrial puede provenir de una fuente de lazo, una tarjeta de entrada del controlador, un acondicionador de señal o una fuente para transmisor.
La tensión disponible debe ser suficiente para impulsar la corriente requerida por todo el lazo, incluyendo resistencia del cable, carga del dispositivo, componentes de protección y circuito de entrada. Si la fuente es débil, el lazo puede volverse inestable o fallar en tendidos largos.
Carga y dispositivo de campo
El dispositivo conectado controla o consume parte de la energía del lazo. Un teléfono, un terminal analógico, un transmisor de sensor, una entrada de relé, un contacto de alarma o un instrumento de medición puede formar parte del lazo. Su impedancia y su electrónica interna afectan la forma en que fluye la corriente.
Por ejemplo, un teléfono analógico cambia la condición de línea al descolgarse. Un transmisor de 4–20 mA cambia el valor de corriente según la variable de proceso medida. Un lazo de alarma cambia de estado cuando un contacto abre o cierra.
Camino de retorno
El retorno completa el circuito. Si el conductor está roto, desconectado, corroído o mal terminado, la corriente no puede circular normalmente. Esto puede verse como ausencia de tono, lectura de sensor fallida, alarma de lazo abierto o dispositivo de campo fuera de línea.
Como los sistemas de lazo dependen de la continuidad, la calidad del cableado es crítica. Bornes flojos, conectores oxidados, aislamiento dañado, entrada de agua y empalmes deficientes pueden crear fallas intermitentes difíciles de diagnosticar.
Entrada de monitoreo
El lado receptor detecta la corriente, la caída de tensión o el cambio de estado. Un PBX detecta corriente de descolgado. Una entrada analógica de PLC convierte la corriente en valor de medición. Un panel de alarma evalúa si el circuito está normal o anormal.
La entrada debe coincidir con el tipo de lazo. Conectar un sensor de lazo de corriente al rango equivocado, invertir la polaridad o superar la carga admisible puede causar lecturas incorrectas o daños en el equipo.
Formas comunes en sistemas reales
Lazos de abonado telefónico
En la telefonía analógica tradicional, la corriente de bucle es esencial para la supervisión de línea. Con el teléfono colgado, el circuito no toma la corriente normal de conversación. Al levantar el auricular, el lazo se cierra y la corriente fluye; la central o el PBX detecta la condición e inicia el procesamiento de la llamada.
El mismo principio sigue siendo relevante cuando teléfonos analógicos se conectan a pasarelas VoIP, ATA, teléfonos de ascensor, teléfonos de emergencia, teléfonos de hotel, fax o puertos PBX heredados. Aunque la red principal sea IP, el puerto analógico aún depende del comportamiento del lazo.
Instrumentación de 4–20mA
El lazo de corriente de 4–20 mA se usa ampliamente en medición industrial. Un transmisor envía una corriente proporcional al valor medido; normalmente 4 mA representa el extremo inferior del rango y 20 mA el extremo superior.
Este método se valora porque las señales de corriente son menos sensibles a la caída de tensión en cables largos que las señales de tensión. También permite detectar fallas, ya que una lectura cercana a 0 mA puede indicar circuito abierto, transmisor fallado o problema de cableado, no una medición baja válida.
Circuitos de supervisión de alarmas
Los paneles de alarma y sistemas de seguridad pueden usar lazos supervisados para detectar circuitos abiertos, cortos, estado normal o condiciones de alarma. Resistencias de fin de línea, umbrales de corriente y supervisión de entrada ayudan al panel a diferenciar un disparo real de una falla de cableado.
Esto es importante en seguridad, incendio, llamadas de emergencia, control de acceso y monitoreo de instalaciones, donde se debe conocer la integridad del cableado antes de una emergencia.
Lazos de control y relé
Los circuitos de control usan corriente de bucle para energizar relés, activar entradas, accionar indicadores o confirmar rutas de mando. En sistemas simples, un interruptor cierra el lazo y una carga se enciende; en sistemas complejos, el estado del lazo puede ser leído por controladores y software.
Estos lazos son comunes en máquinas industriales, automatización de edificios, control de bombas, tableros de iluminación y circuitos de señalización de campo.
Por qué resulta útil en la implementación
Un beneficio práctico es la simplicidad. Un lazo puede transportar alimentación y señal de forma directa, reducir conductores y hacer más comprensible el cableado de campo. En muchos sistemas analógicos e industriales, la corriente misma es el mensaje.
Otro beneficio es la supervisión. El sistema puede detectar si un circuito está activo, inactivo, desconectado, en cortocircuito o fuera del rango esperado. Esto ayuda a los técnicos a localizar fallas de línea y a los operadores a saber si los equipos de campo están sanos.
La señalización basada en corriente también puede funcionar bien a distancia si se diseña correctamente. En instrumentación, los lazos toleran mejor la caída de tensión del cable que muchas señales de tensión. En telefonía, la supervisión de bucle permitió a las centrales administrar millones de líneas mediante estados eléctricos simples.
El valor de la corriente de bucle es convertir la continuidad eléctrica en información operativa: activo, inactivo, medido, fallado, disparado o supervisado.
Factores de diseño antes de instalar
Presupuesto de tensión
La fuente del lazo debe entregar suficiente tensión para todo el circuito. Los diseñadores deben considerar longitud de cable, resistencia del conductor, caída de tensión del dispositivo, carga de entrada, protecciones y efectos de temperatura.
Si el presupuesto de tensión es insuficiente, el circuito puede funcionar en banco pero fallar después de instalarse porque el tendido real es más largo o la carga conectada es mayor.
Rango de corriente
El rango esperado debe coincidir con el equipo receptor. Un puerto telefónico, entrada analógica, entrada de relé, panel de alarma o receptor de sensor puede esperar un comportamiento de corriente distinto.
Usar un rango equivocado puede generar estados falsos, lecturas inexactas o daños electrónicos. La documentación del proyecto debe indicar los valores normales, de alarma, de falla y máximos.
Polaridad
Algunos lazos son sensibles a la polaridad, sobre todo si emplean electrónica activa, diodos, protectores contra sobretensión o transmisores alimentados. La polaridad invertida puede impedir el funcionamiento o producir lecturas inestables.
La polaridad debe comprobarse durante la puesta en marcha. El cableado por colores ayuda, pero la verificación en campo sigue siendo necesaria porque los pares pueden extenderse o empalmarse en varios lugares.
Resistencia del cable
Los tendidos largos añaden resistencia. En un lazo de corriente, esa resistencia crea caída de tensión. Si la fuente no puede superarla, el lazo quizá no alcance la corriente requerida.
Conductores de mayor sección, rutas más cortas, tensión de alimentación adecuada y correcta selección de carga de entrada mejoran la fiabilidad a distancia.
Aislamiento y puesta a tierra
La puesta a tierra y el aislamiento afectan el ruido y la seguridad. En sitios industriales, diferencias de potencial de tierra pueden crear caminos de corriente no deseados. En comunicaciones, una mala tierra puede introducir zumbido, ruido o riesgo de sobretensión.
En instalaciones severas o de larga distancia pueden requerirse módulos de aislamiento, protectores contra sobretensión, unión equipotencial correcta y terminación cuidadosa de pantallas.

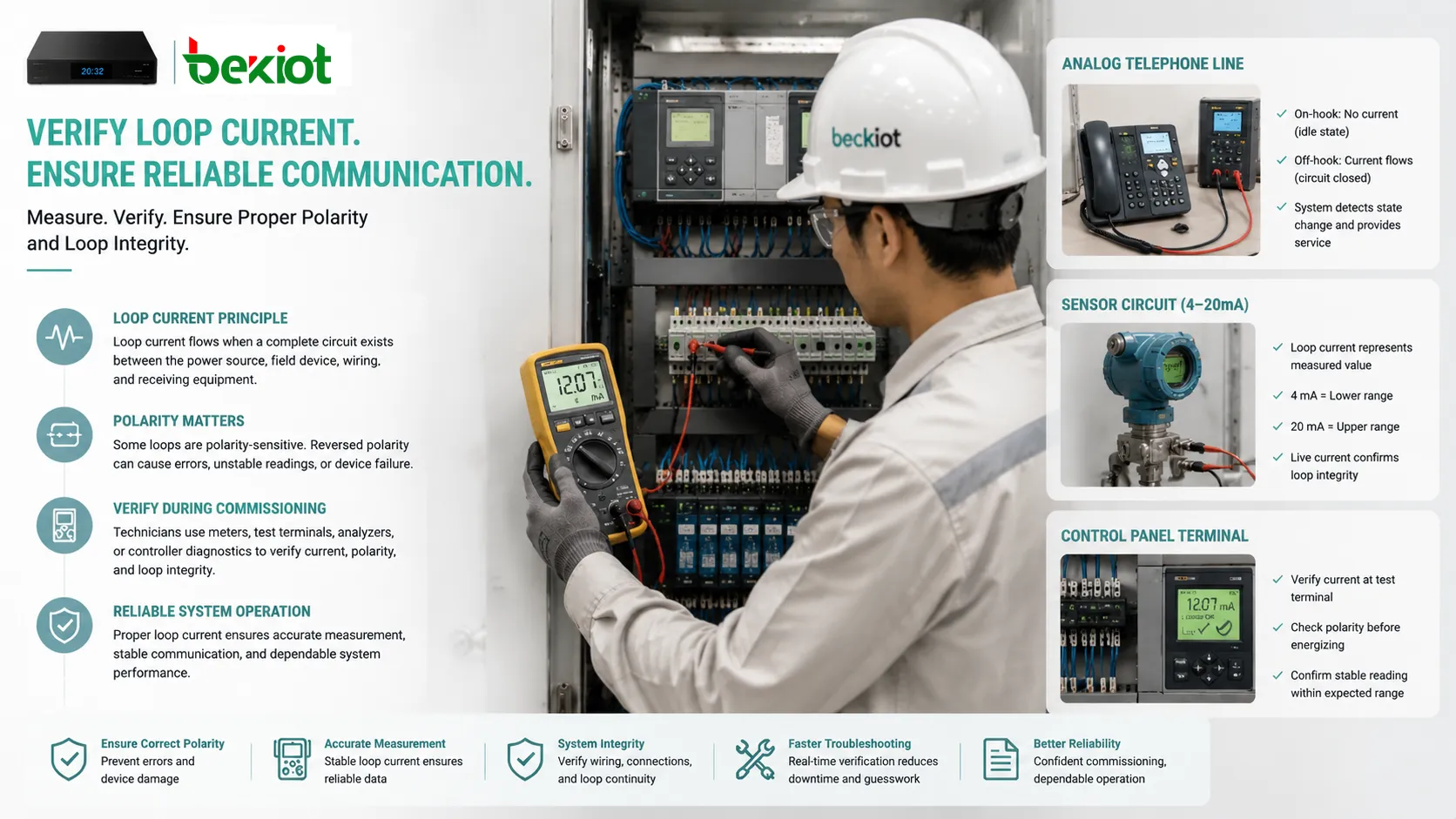

Consejos de mantenimiento para operación estable
Medir con carga real
La corriente debe medirse con el dispositivo conectado y funcionando en condiciones reales. Un circuito puede parecer normal desconectado, pero fallar cuando el equipo de campo consume corriente.
En líneas telefónicas se puede revisar tensión en colgado, corriente en descolgado, timbrado y resistencia de línea. En lazos de instrumentación se comprueba corriente en cero, medio rango y escala completa.
Revisar bornes y empalmes
Bornes flojos o corroídos son causas frecuentes de problemas intermitentes. Vibración, humedad, polvo, cambios de temperatura y mala mano de obra debilitan gradualmente las conexiones.
El mantenimiento debe incluir inspección física, no solo diagnósticos de software. Bornes firmes, superficies limpias y cajas protegidas aumentan la fiabilidad a largo plazo.
Buscar humedad y fugas
La entrada de agua puede generar corriente de fuga, corrosión, lecturas falsas o comportamiento inestable. Equipos exteriores, cables subterráneos, fosos de ascensor, pisos de planta y ambientes costeros son especialmente vulnerables.
Envolventes selladas, prensaestopas, bucles de goteo, drenaje, bornes resistentes a la corrosión e inspecciones periódicas reducen las fallas por humedad.
Verificar calibración
En sistemas de medición, la corriente debe corresponder al valor físico correcto. Una señal de 12 mA representa el punto medio solo si el escalado del transmisor y del controlador coincide.
Después de sustituir sensores, controladores o tarjetas analógicas, deben revisarse escalado y calibración. Un escalado incorrecto puede hacer que una señal sana parezca errónea.
Revisar umbrales de falla
Algunos sistemas definen umbrales para circuito abierto, corto, estado normal, alarma o falla de sensor. Si están mal configurados, el sistema puede omitir fallas o generar alarmas molestas.
Los umbrales deben coincidir con la hoja de datos del dispositivo, las condiciones del cable, el diseño de resistencia de fin de línea y el comportamiento de entrada del panel.

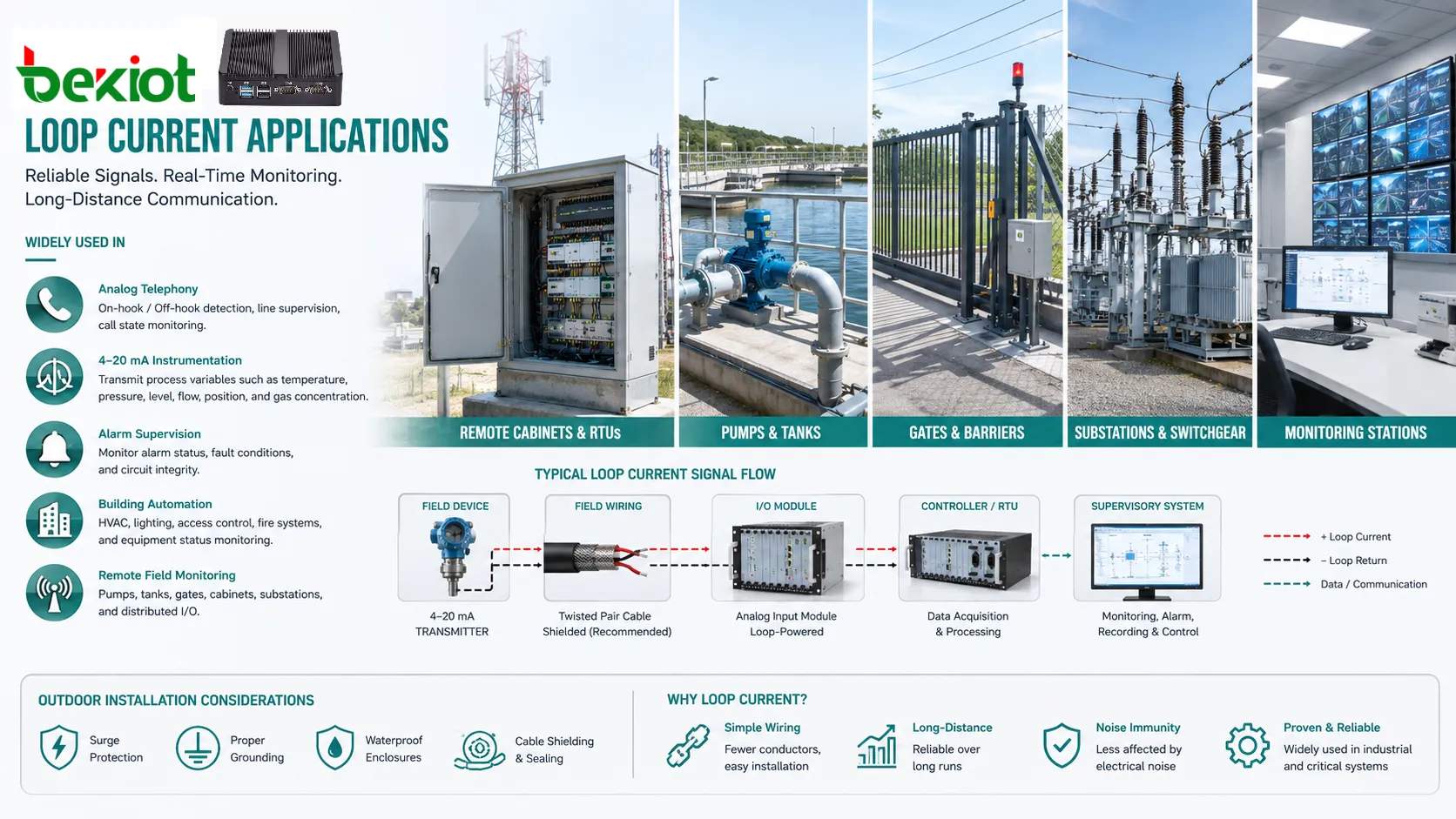

Aplicaciones en distintos sistemas
Telefonía analógica
Los sistemas telefónicos usan corriente de bucle para detectar estados colgado y descolgado. Así los puertos PBX, líneas de central, pasarelas analógicas y ATA saben cuándo empieza o termina una llamada.
También es relevante al diagnosticar teléfonos analógicos, fax, teléfonos de ascensor, emergencia, hotel y antiguas interfaces de línea. Corriente baja puede causar operación débil; corriente anormal puede indicar fallas de cableado o equipo.
Control de procesos industriales
En fábricas, servicios públicos, plantas químicas, tratamiento de agua y energía, los lazos miden presión, temperatura, caudal, nivel, posición de válvula y concentración de gas.
La tecnología sigue siendo común porque es simple, robusta y compatible con muchos PLC, DCS, registradores y transmisores de campo.
Automatización de edificios
Los edificios pueden usar lazos para sensores HVAC, transductores de presión, retroalimentación de compuertas, nivel de tanques, estado de bombas y monitoreo energético.
Un diseño fiable ayuda a recibir mediciones estables y reduce llamadas de mantenimiento falsas causadas por ruido de cableado o escalado incorrecto.
Sistemas de seguridad y alarma
Los circuitos supervisados en incendio, seguridad, detección de gas, control de acceso y monitoreo de emergencia usan el comportamiento del lazo para identificar normalidad, alarma, apertura o corto.
Requieren instalación cuidadosa, porque una falla de cableado puede parecer una alarma real o esconder una alarma real si la supervisión está mal diseñada.
Dispositivos remotos de campo
Bombas, tanques, compuertas, armarios, subestaciones y estaciones de monitoreo remotas pueden usar señales de lazo porque el cableado es simple y funciona a larga distancia si se diseña bien.
En exteriores son especialmente importantes la protección contra sobretensión, puesta a tierra, sellado contra agua y blindaje del cable.
Síntomas comunes de falla
Sin corriente
La ausencia de corriente suele indicar circuito abierto, dispositivo desconectado, conductor roto, fuente fallada, fusible fundido, cableado invertido o terminal incorrecto. En telefonía puede verse como falta de detección de descolgado o de tono; en instrumentación, como lectura cero o de falla.
El primer paso es revisar fuente de alimentación, continuidad, polaridad y ruta física de cableado.
Corriente demasiado baja
La corriente baja puede deberse a resistencia excesiva del cable, tensión débil, carga de entrada alta, dispositivo de campo degradado, mal contacto de bornes o daño parcial del conductor.
Puede aparecer solo en tendidos largos o cuando el dispositivo alcanza cierta condición de operación.
Corriente demasiado alta
La corriente alta puede indicar cortocircuito, cableado incorrecto, tipo de dispositivo equivocado, transmisor fallado, resistencia puenteada o entrada dañada. Debe investigarse pronto porque puede dañar equipos.
Fuentes limitadas en corriente y fusibles de protección reducen el riesgo de daños graves.
Lecturas inestables
La corriente fluctuante puede venir de bornes flojos, ruido eléctrico, mal blindaje, humedad, sensores fallados, alimentación inestable o lazos de tierra. También puede ocurrir si el proceso medido cambia rápidamente.
Los técnicos deben separar variación real del proceso de inestabilidad eléctrica comprobando la señal en varios puntos del lazo.
Indicación de estado falsa
Los sistemas de alarma o telefonía pueden mostrar estados incorrectos si umbrales, resistencias, polaridad o características del dispositivo no coinciden con el diseño de entrada. En lazos supervisados, una resistencia de fin de línea mal ubicada es un problema común.
Revisar el diagrama de cableado y medir los valores reales de corriente suele identificar la discrepancia.
Los problemas de corriente de bucle suelen ser físicos antes que lógicos. Conviene revisar cables, bornes, polaridad, humedad y capacidad de alimentación antes de asumir una falla de software.
Lista de verificación de despliegue
Empiece definiendo el propósito del lazo. Un lazo telefónico, de sensor, de supervisión de alarma y de control por relé no comparten el mismo rango ni el mismo diagnóstico.
Confirme fuente, rango esperado, resistencia máxima del lazo, longitud de cable, sección del conductor, carga de entrada, polaridad y protecciones antes de instalar.
Etiquete claramente los terminales de campo con número de lazo, tipo de señal, polaridad, nombre del dispositivo y destino. Una buena etiqueta reduce errores y acelera el mantenimiento.
Mida y registre valores base durante la puesta en marcha. Corriente normal, de falla, de alarma y rango operativo deben documentarse cuando aplique.
Proteja circuitos exteriores y largos con protección contra sobretensión, puesta a tierra, blindaje y sellado. Las condiciones de campo suelen decidir la fiabilidad a largo plazo más que el concepto de lazo.
Operación a largo plazo y documentación
Los sistemas de lazo suelen operar durante años. Para mantenerlos confiables, el equipo de mantenimiento debe actualizar planos de cableado, calibraciones, mediciones, hojas de datos, listas de terminales e historial de fallas.
Cuando se reemplaza un equipo de campo, debe compararse con el diseño original del lazo. Un transmisor puede requerir otra tensión, una pasarela telefónica puede entregar otra corriente de línea y un panel de alarma puede usar otros umbrales.
Después de cambios, se debe volver a probar el lazo en condiciones normales y de falla. Un circuito aparentemente conectado puede no informar el estado correcto si cambiaron umbrales, escalado u orden de cableado.
FAQ
¿Se puede medir la corriente de bucle con un multímetro normal?
Sí, si el medidor admite el rango requerido y se conecta correctamente en serie con el lazo. Una conexión incorrecta puede interrumpir el circuito o dañar el medidor.
¿Por qué un lazo de 4–20mA empieza en 4mA y no en 0mA?
El cero vivo de 4 mA ayuda a distinguir una lectura mínima válida de un circuito abierto, cable roto, transmisor fallado o pérdida de alimentación.
¿Qué significa una corriente baja en una línea telefónica analógica?
Puede indicar cable largo, alta resistencia de línea, salida débil de la tarjeta, malas conexiones, cableado dañado o un dispositivo que consume menos corriente de la esperada.
¿Pueden dos dispositivos compartir un mismo lazo?
Solo si el lazo fue diseñado para ello. Algunos lazos admiten dispositivos en serie o indicadores alimentados por lazo, pero cada elemento aumenta la caída de tensión y puede afectar la precisión.
¿Qué debe revisarse después de cambiar un transmisor de campo?
Revise polaridad, tensión de lazo, rango de corriente, escalado, calibración, carga de entrada, puesta a tierra, conexión de pantalla y si el controlador lee el valor esperado en todo el rango.
